求胜利LCF电路图

hifi369 · 发表于 2018-10-29 19:37:57

hifi369 · 发表于 2018-10-29 19:40:09

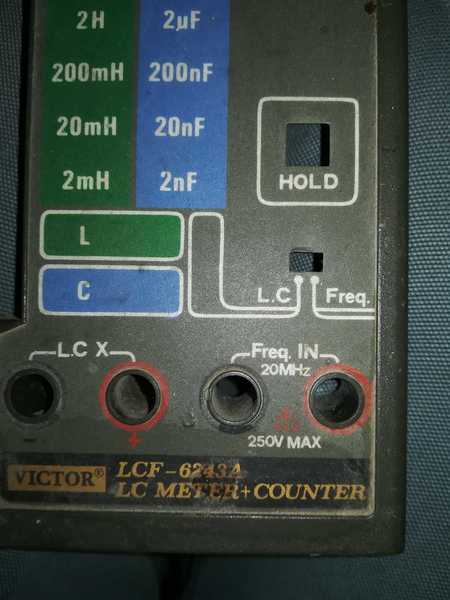

你收到一个胜利LCF6243电容电感频率表，有负数显示，测试元件没变化，想修一修，求一份图纸。

43545 · 发表于 2018-10-29 19:49:32

hifi369 发表于 2018-10-29 19:40
你收到一个胜利LCF6243电容电感频率表，有负数显示，测试元件没变化，想修一修，求一份图纸。 ...

查062 358这种器件

hifi369 · 发表于 2018-10-29 20:10:03

43545 发表于 2018-10-29 19:49
查062 358这种器件

多谢版主，关键没有思路，不知从何查起

糊涂周 · 发表于 2018-10-30 12:32:12

给你个电路图，原理是一样的，参考一下。首先确定7106正常再进行下一步

hifi369 · 发表于 2018-10-30 19:47:57

糊涂周发表于 2018-10-30 12:32
给你个电路图，原理是一样的，参考一下。首先确定7106正常再进行下一步

看到过这图，完全不同，A/D转换也不是7106
