优利德UT658 USB测试仪 拆解

snowrose2000

刷单来的UT658 USB测试仪。
之前淘宝好像最便宜的时候20几块钱包邮吧？

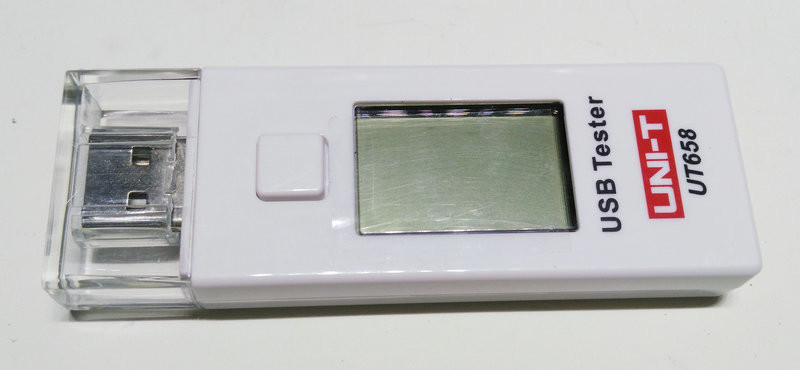

外形还是挺漂亮的。正面一个四方形的按键。不过这按键有点太高了。

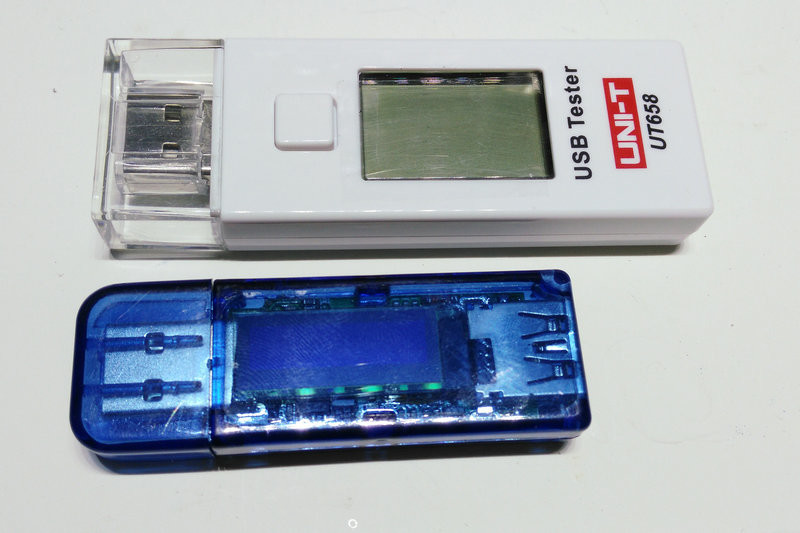

和睿登的对比一下。个头还是很大的。。。

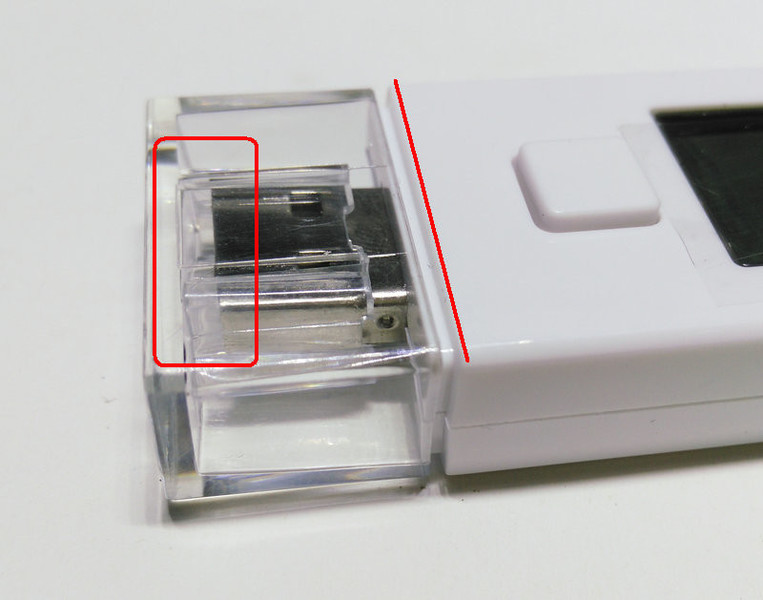

USB盖子怎么也盖不紧。使用有条缝。

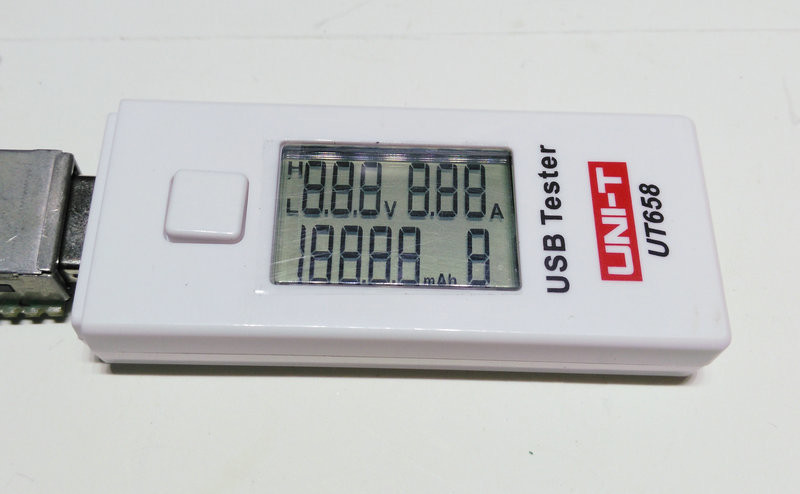

通电，满显自检。

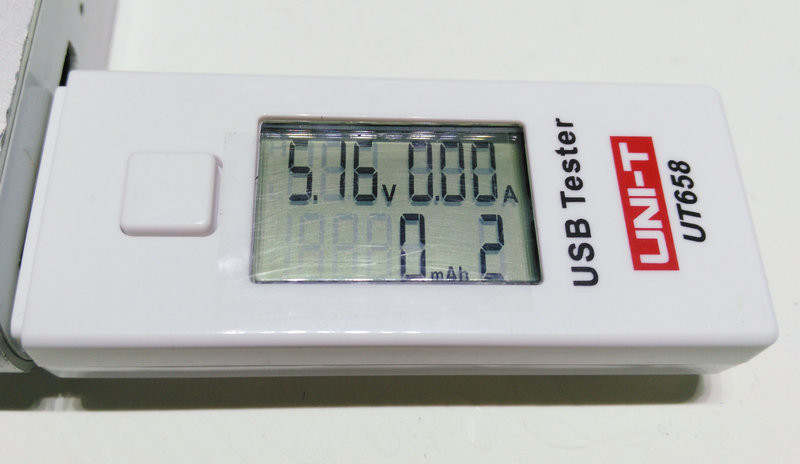

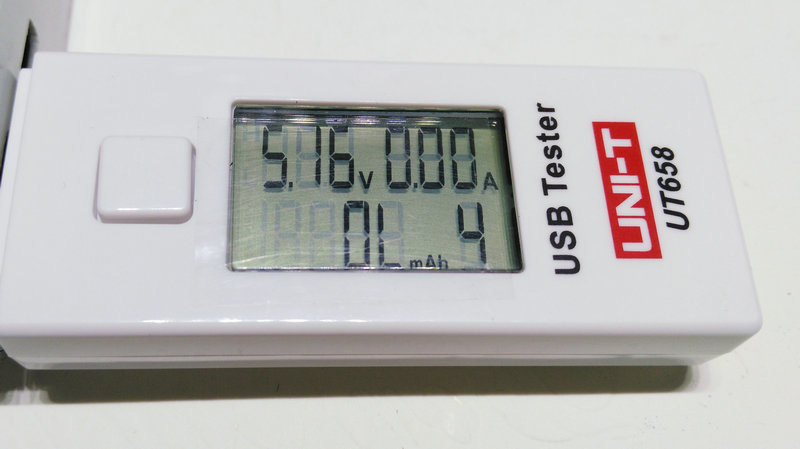

液晶屏显示效果还是不错的。

短按按键，切换容量记忆组。共9组。
长按清零。

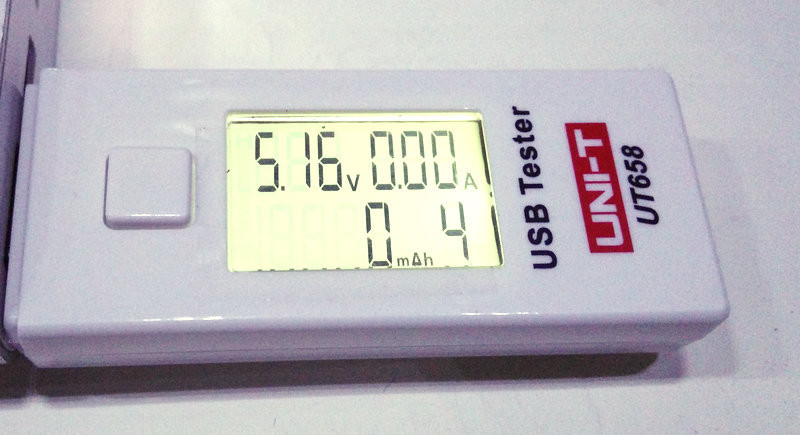

自带白色背光。常亮状态。

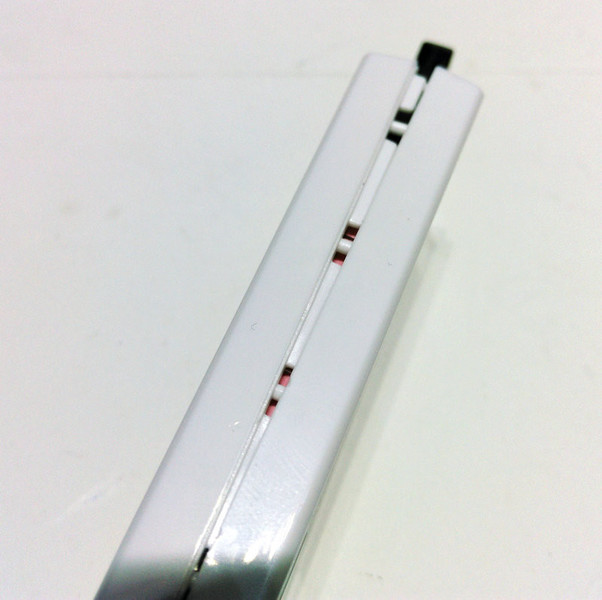

外壳上没螺丝，只有卡扣。

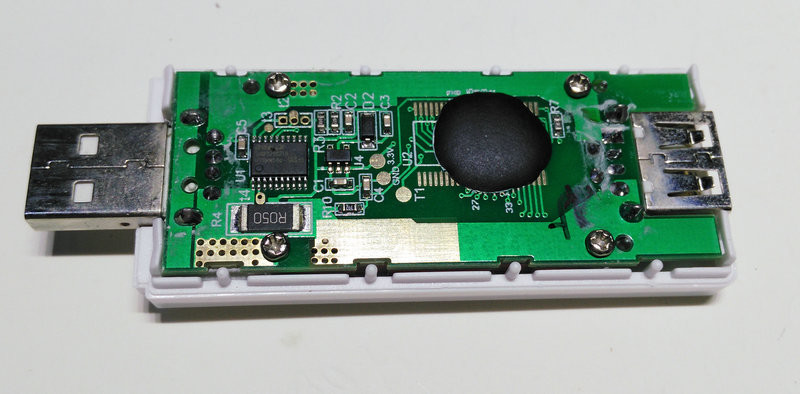

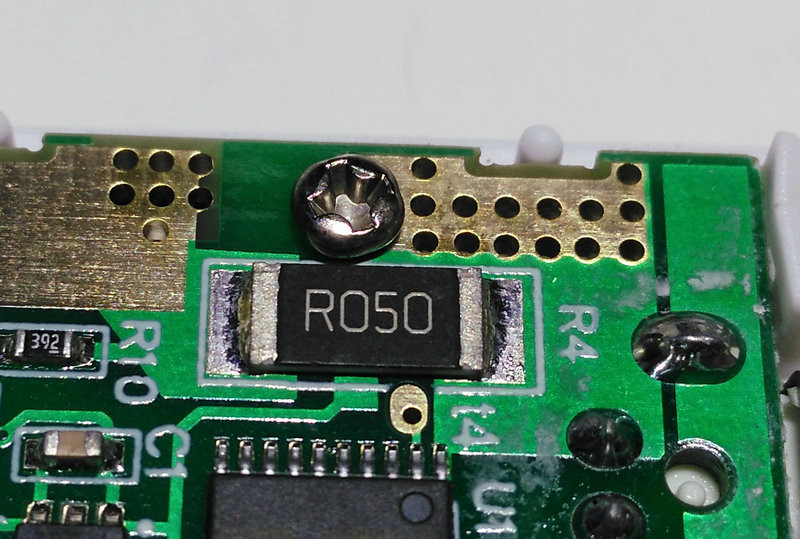

0.05欧取样电阻。

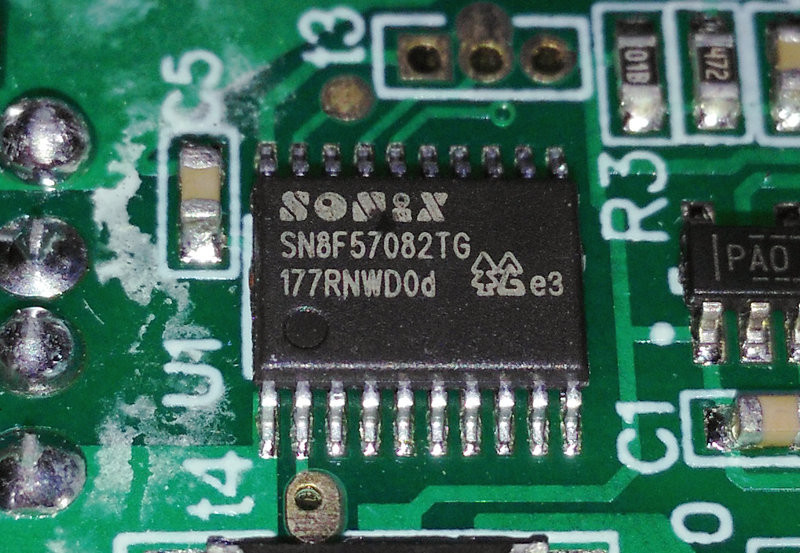

单片机为松翰SN8F57082

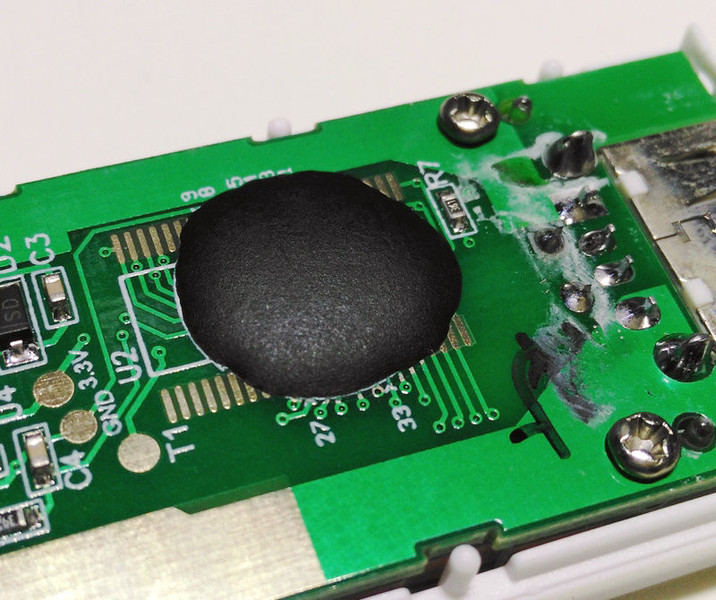

液晶屏牛屎驱动。

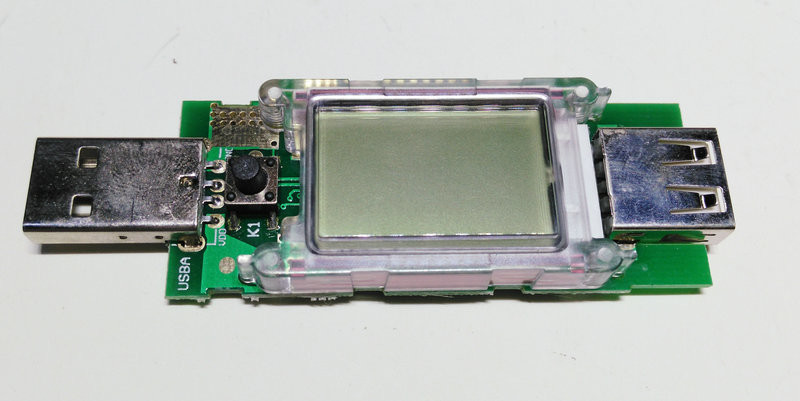

正面液晶屏还有个独立的固定架，连保护罩一起。

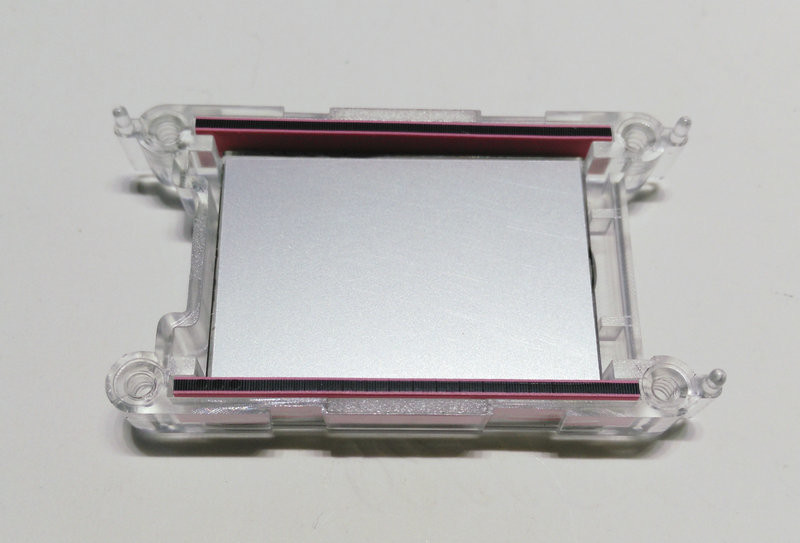

液晶屏上下双排导电胶。

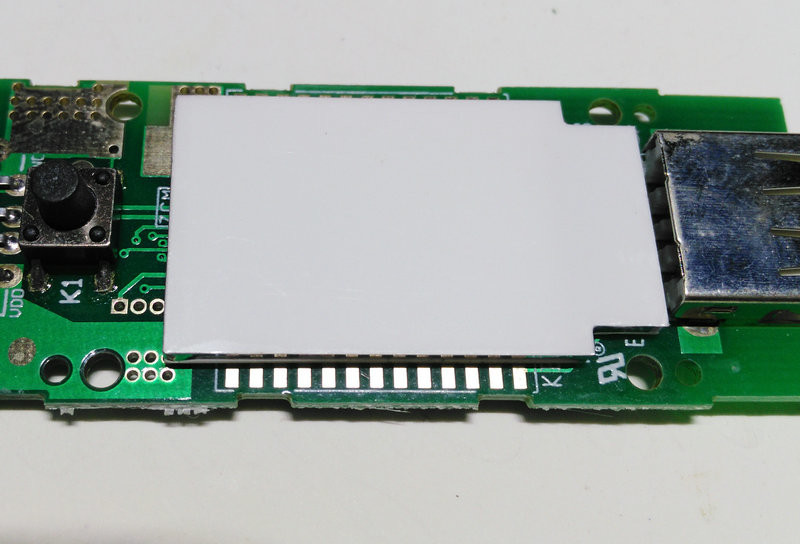

背光板。

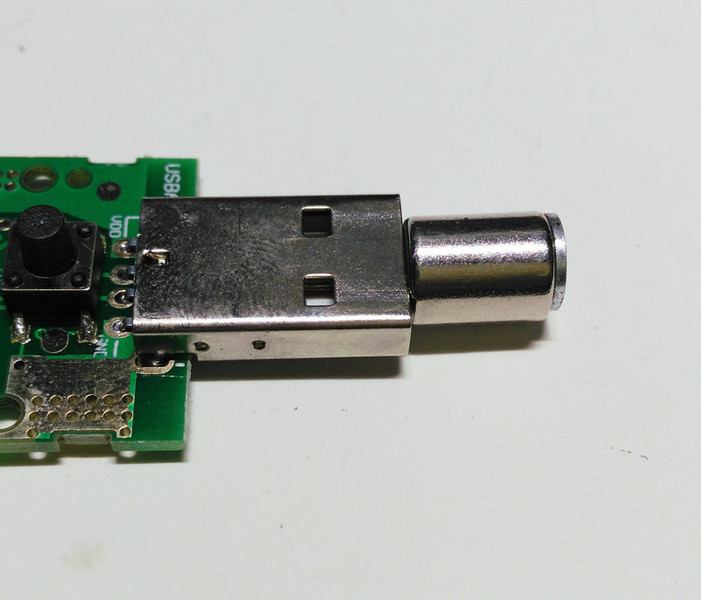

铁皮USB公头。

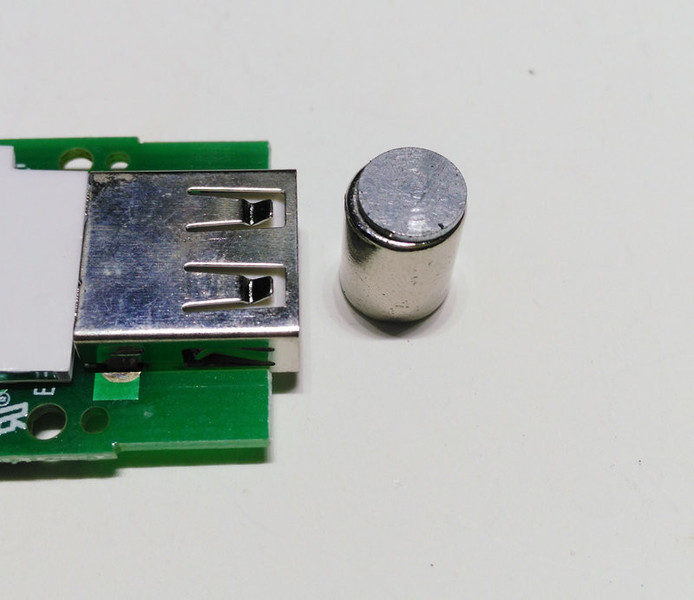

母口

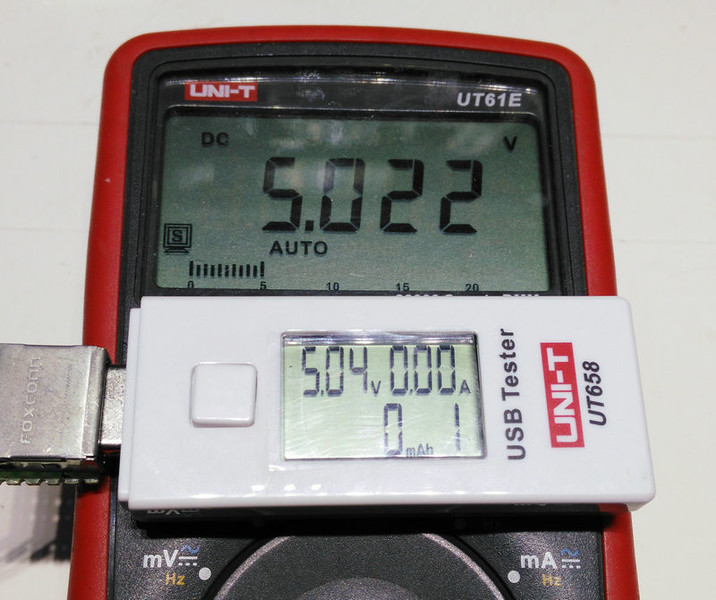

电压对比。

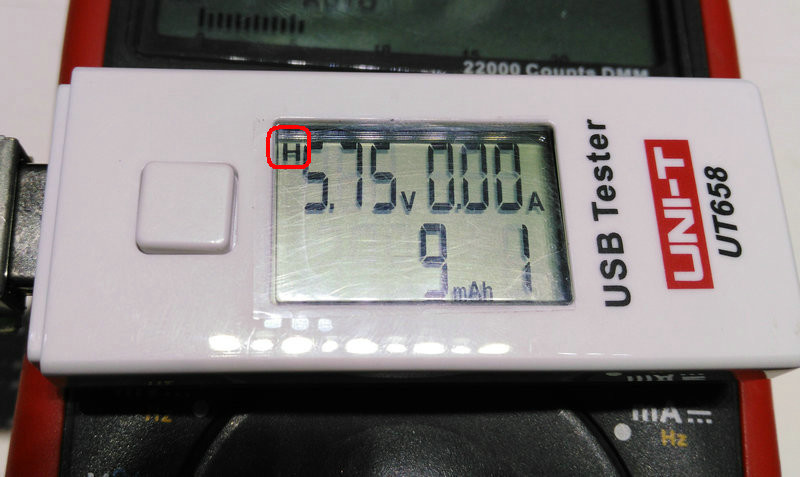

电压超过5.6V的时候会显示H标记。

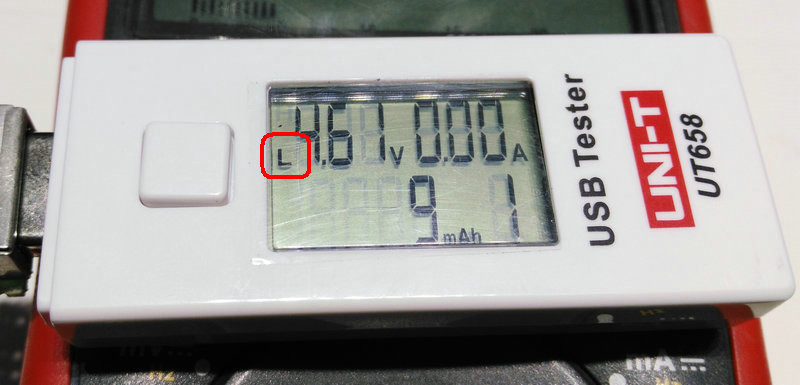

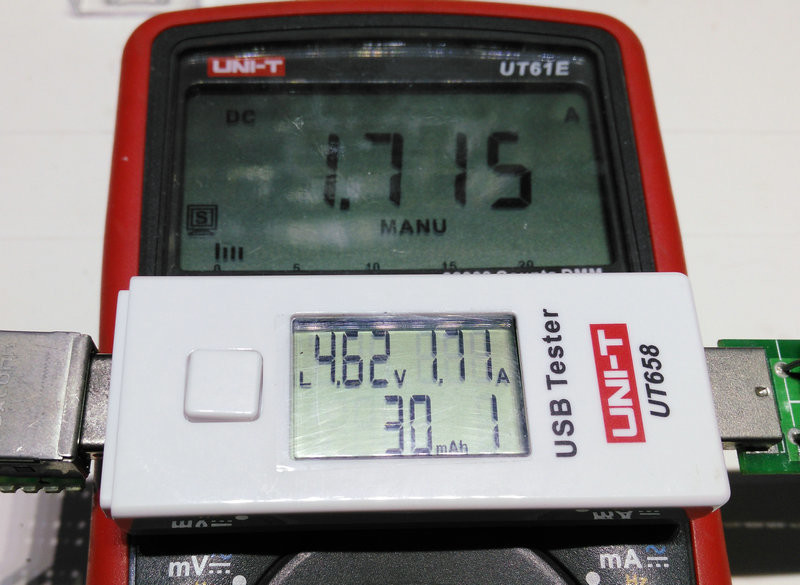

4.6V左右显示低电压L标志。

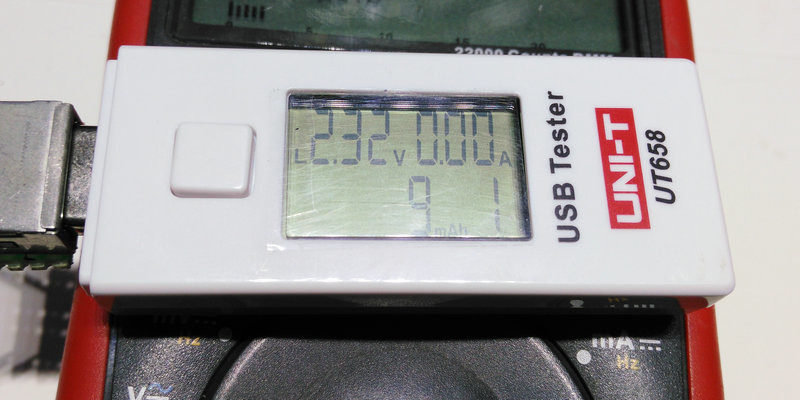

电压2.32V的时候仍有显示。

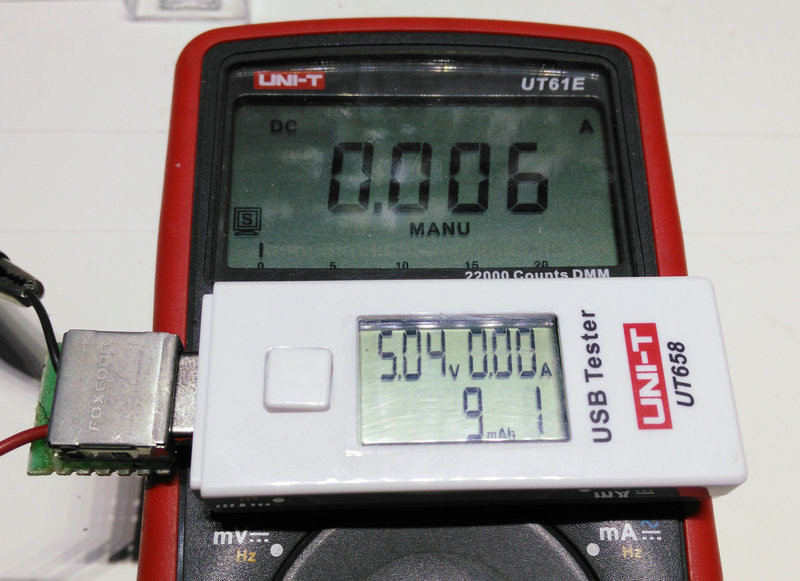

自身工作电流6ma

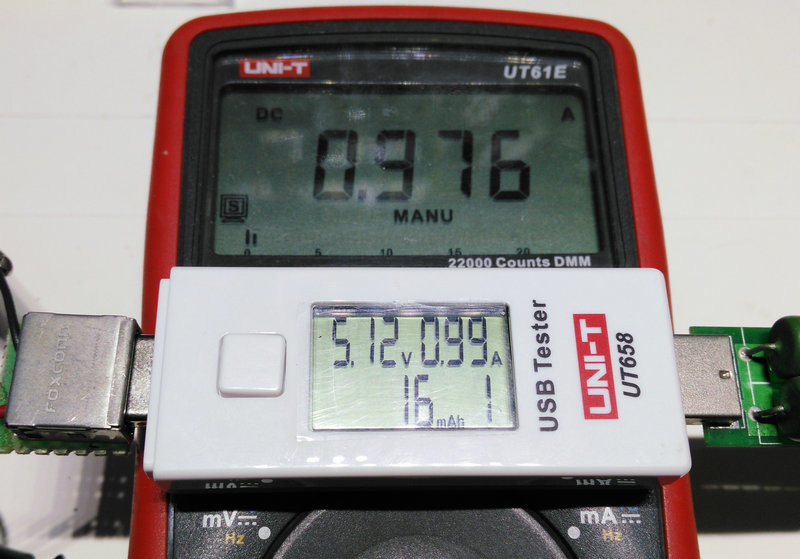

电流对比。

勇闯沙滩

现在的小电子电器太多了，多数实用性不大，匆匆来匆匆走了。

老李爱维修

这个跟我常用的白尾巴功能一样的，但是白尾巴的插线容易拆断。

snowrose2000

勇闯沙滩 发表于 2018-11-6 08:30
现在的小电子电器太多了，多数实用性不大，匆匆来匆匆走了。

USB测试仪还是很实用的。最基本的，检测数据线，充电头很方便。除此之外对于手机尾插，小板的检测也是非常方便。

dgpower

导电橡胶的差评。时间长了容易接触不良

snowrose2000

dgpower 发表于 2018-11-10 22:19
导电橡胶的差评。时间长了容易接触不良

导电胶还差评啊。。。
那斑马纸呢

dgpower

snowrose2000 发表于 2018-11-10 23:07
导电胶还差评啊。。。
那斑马纸呢

斑马纸至少还自带胶水。不行要烙铁熨一下凑合过

喜欢就好

谢谢楼主拆机分享！
