[拆机] 拆修一个0~500v5A的电源

[复制链接]
发表在  2018-11-16 16:41:56  来自手机  | 显示全部楼层 | 阅读模式
博览中心
物品类别: 电源_充电器
年代: 2000年或以后

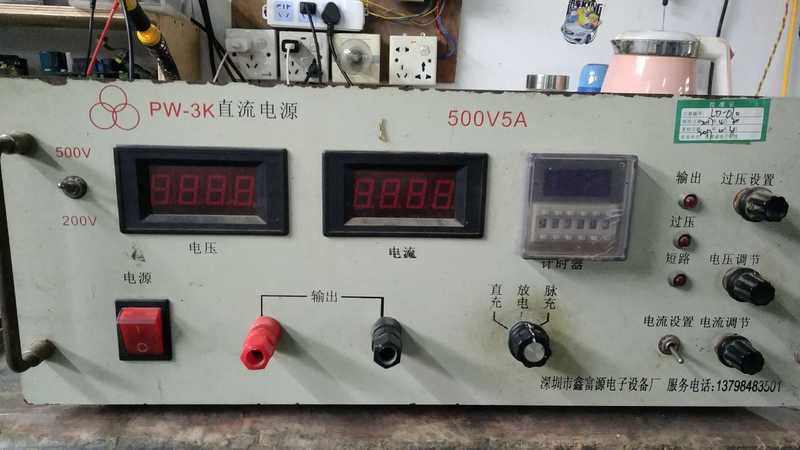

故障机,修复时顺手拍了几张图 IMG_20181116_102245.jpg 这电源给电解电容充电的。

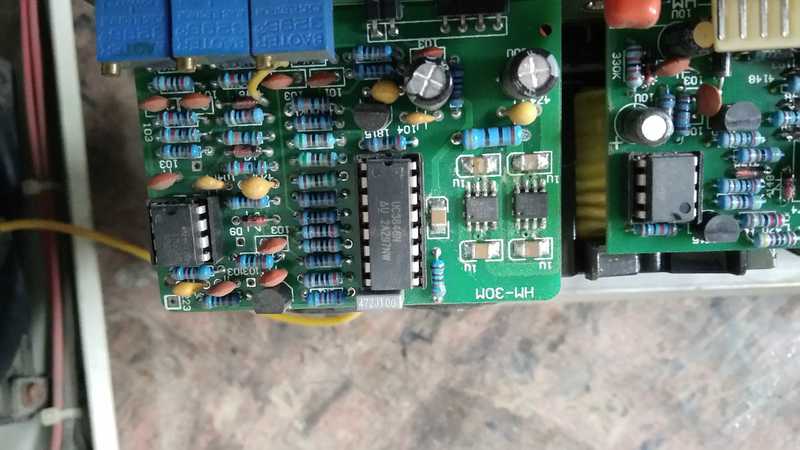

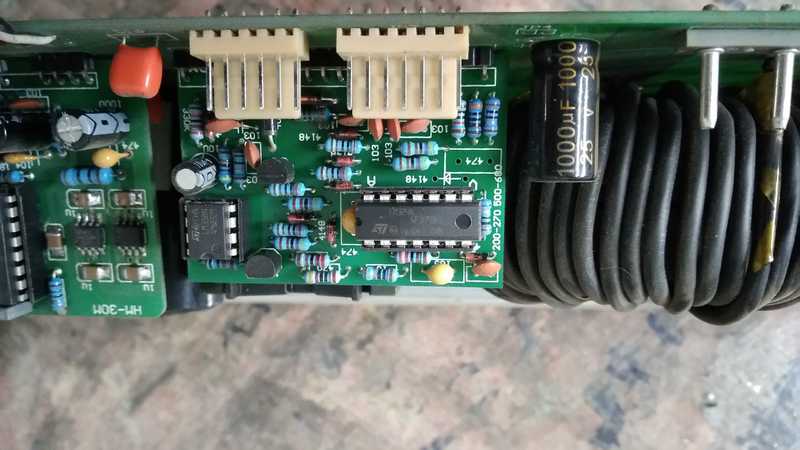

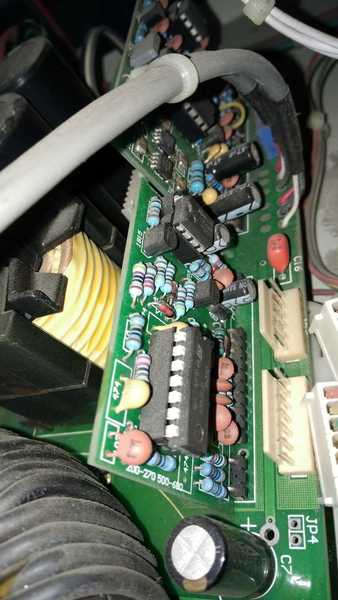

IMG_20181116_102302.jpg UC3846驱动方案。

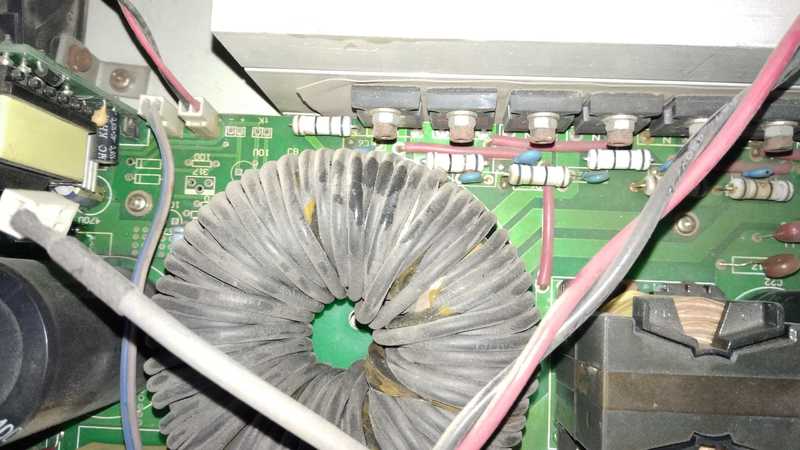

IMG_20181116_102314.jpg 这个是主高频变压器。

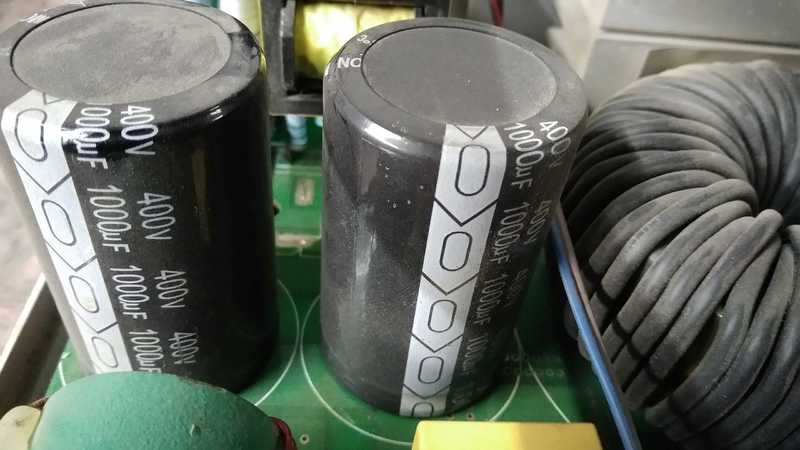

IMG_20181116_102323.jpg 两个储能滤波电容。

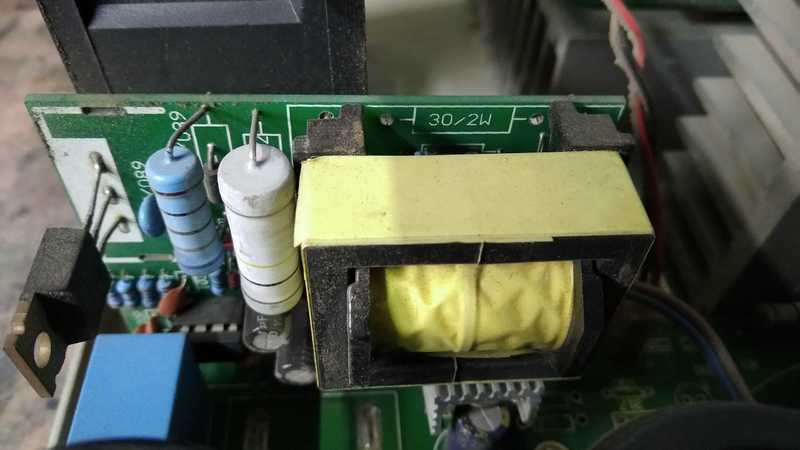

IMG_20181116_102334.jpg 辅助电源,给表头,pwm芯片供电。

IMG_20181116_103233.jpg IMG_20181116_103239.jpg

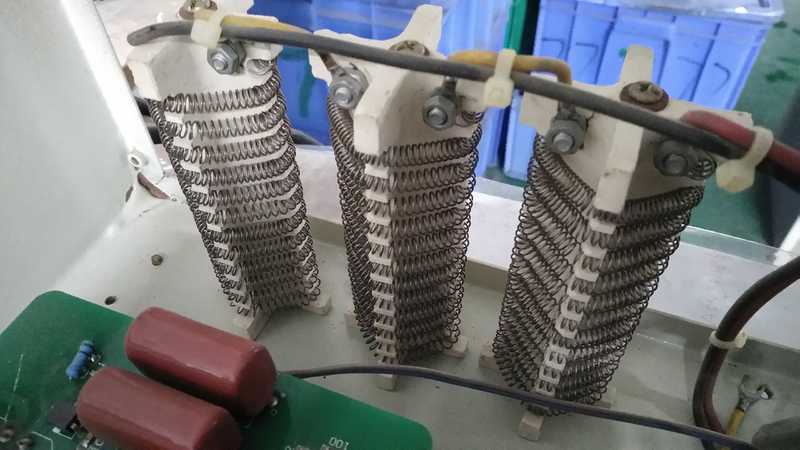

IMG_20181116_102349.jpg 这个是放电电阻,

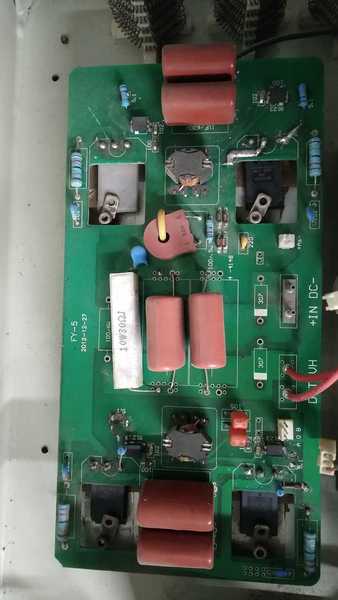

IMG_20181116_102342.jpg 这个是后驱动板吧。

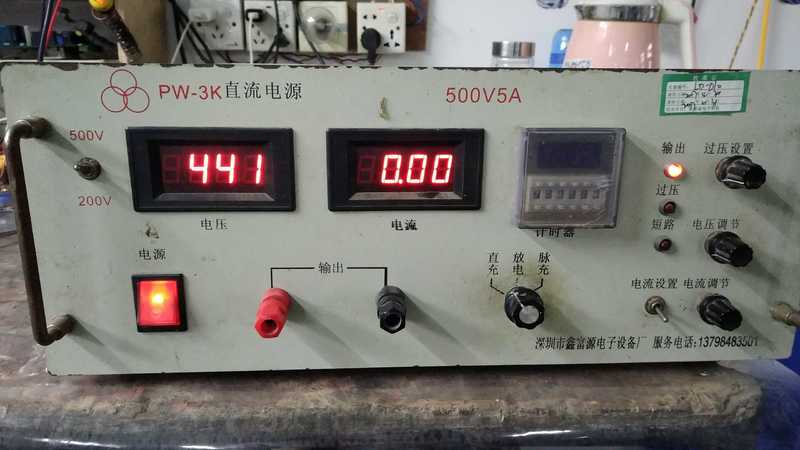

IMG_20181116_104410.jpg 电压最高调到500伏,电流5A


发表于 2018-11-16 16:54:41  | 显示全部楼层
400V1000uf的电容一般设备上很少见!
发表于 2018-11-16 17:09:01  来自手机  | 显示全部楼层
巍巍兴安 发表于 2018-11-16 16:54
400V1000uf的电容一般设备上很少见!

工业电器上面用的多。
发表于 2018-11-16 18:03:21  | 显示全部楼层
这电源,估计我搬起来都吃力,这么大个。
发表于 2018-11-16 18:35:12  | 显示全部楼层
500V,一不留神要电击啊。
发表于 2018-11-16 20:27:26  来自手机  | 显示全部楼层
43545 发表于 2018-11-16 18:03
这电源,估计我搬起来都吃力,这么大个。

这电源很轻的,我们这有那种工频变压器的能调700伏的,很重。
发表于 2018-11-17 09:34:48  | 显示全部楼层
开关电源,一般不重,线性电源才重。
发表于 2018-11-17 09:44:54  | 显示全部楼层
那电炉丝是干嘛的????
发表于 2018-11-17 14:42:33  来自手机  | 显示全部楼层
atz123 发表于 2018-11-17 09:44
那电炉丝是干嘛的????

放电用的200欧姆。因为充电好的电容要进设备测试它特性。
发表于 2018-11-17 18:05:42  | 显示全部楼层
很不错的开关电源
