[仪器仪表相关] 普彩P06S功率计盒子DIY

[复制链接]
发表在  2018-11-26 09:42:12  | 显示全部楼层 | 阅读模式
本帖最后由 巍巍兴安 于 2018-11-26 18:27 编辑

普彩P06S-20电力监测仪(功率计)没有插脚要接线使用,感觉很不方便。

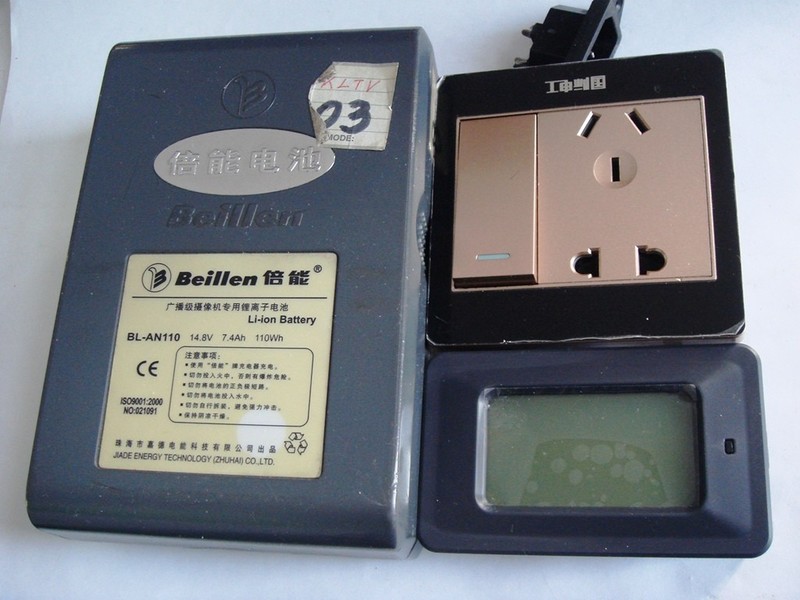

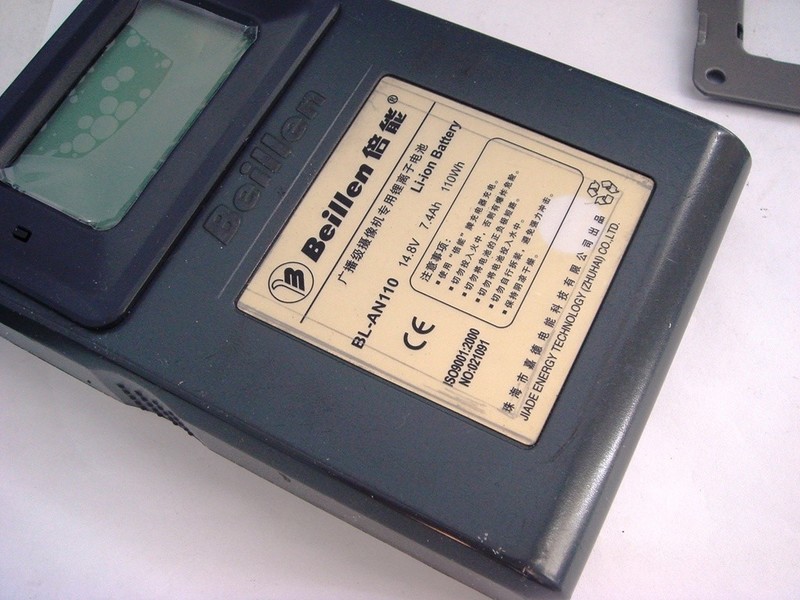

大概15×10×3cm的合适外壳不好找,想用塑料板加工但太麻烦。这里使用倍能电池的外壳试试

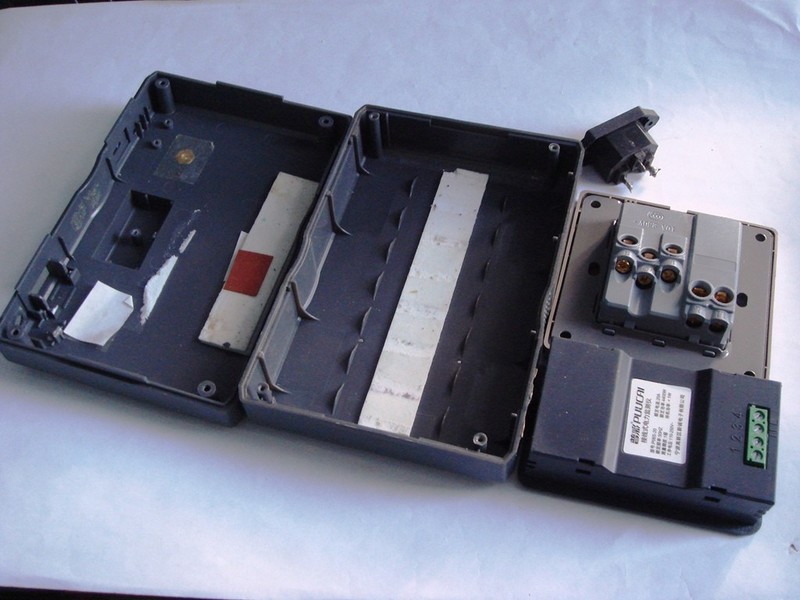

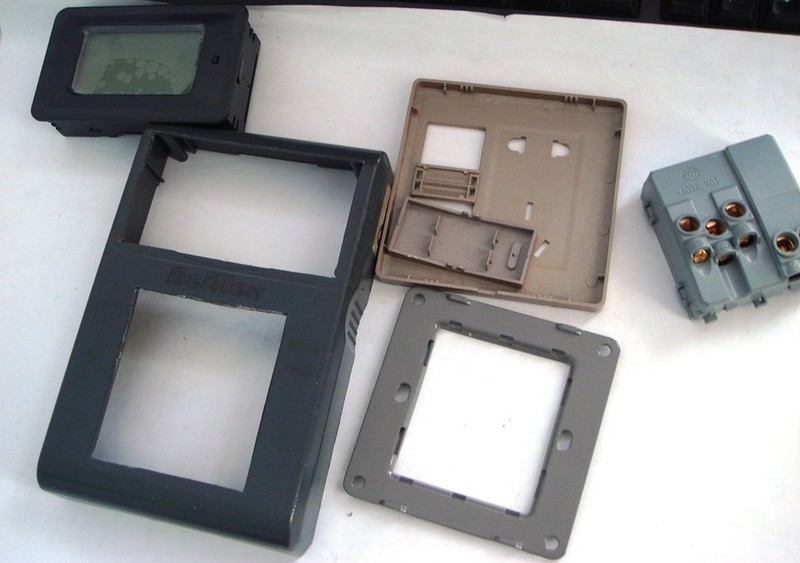

电池盒前后两部分
后壳不规则就摒弃了

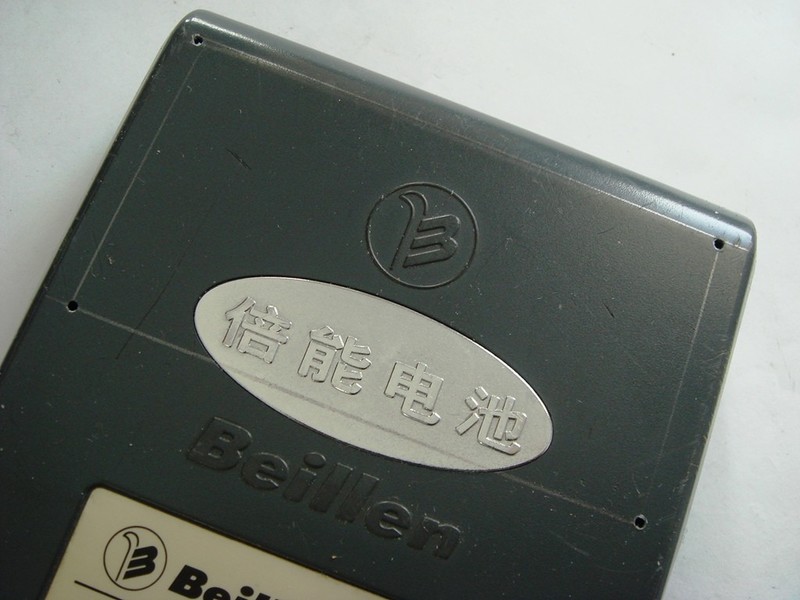

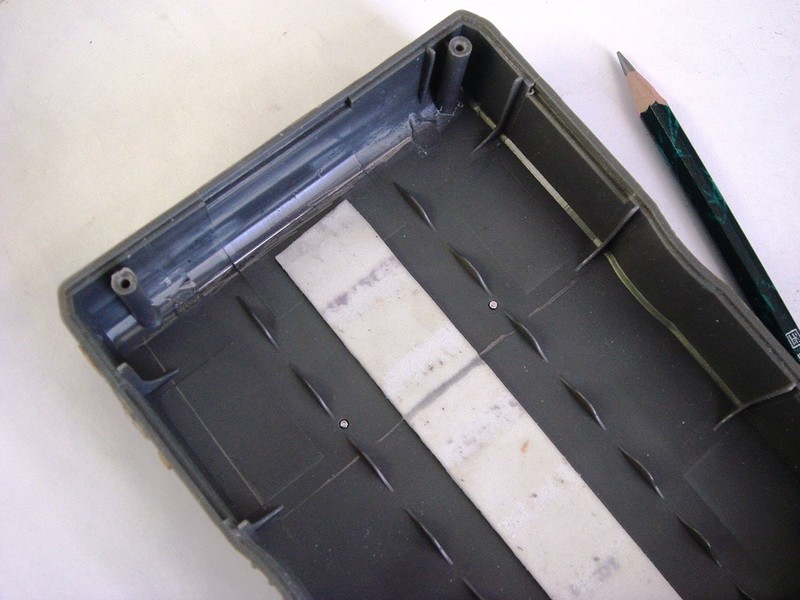

划线
打孔定位

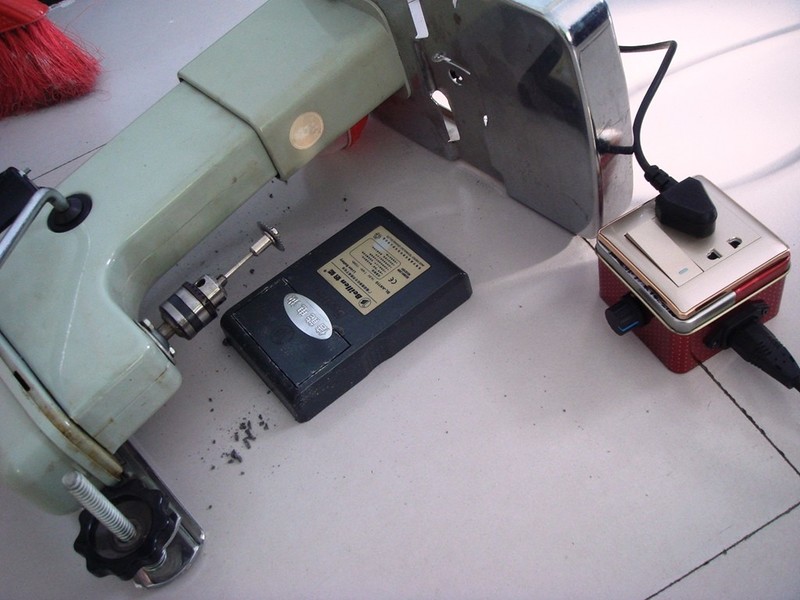

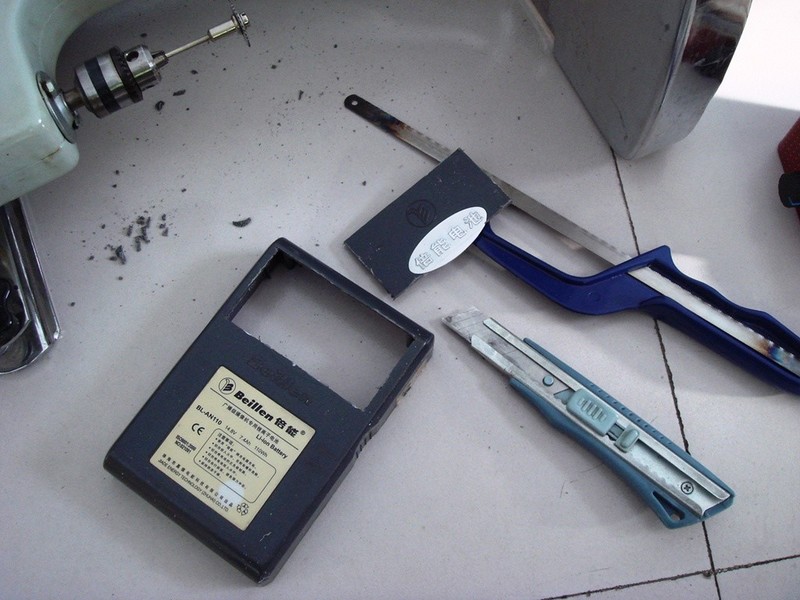

小圆锯切割
加工清理

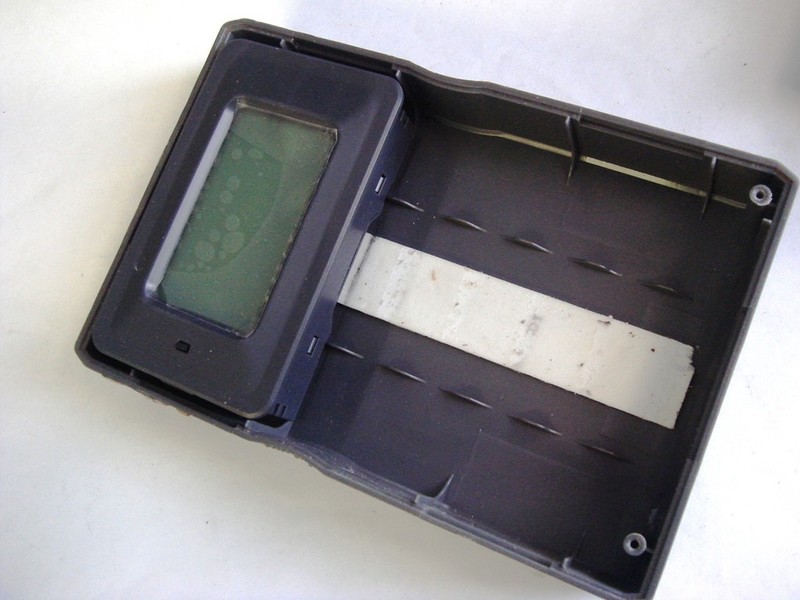

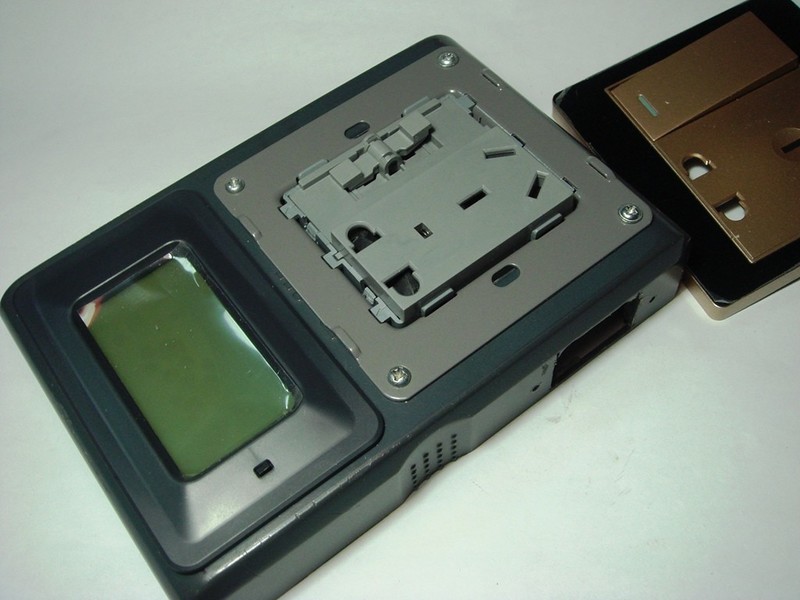

安装普彩P06S-20

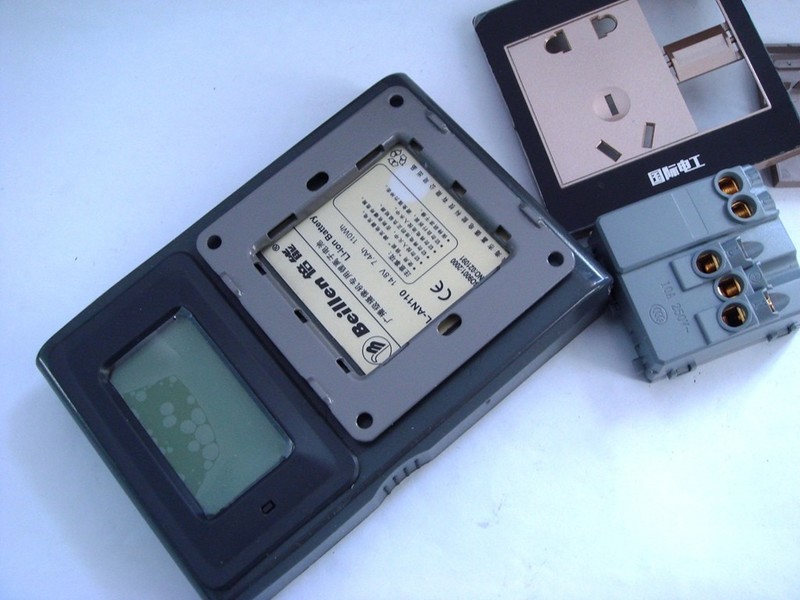

五孔插座定位
五孔插座开口

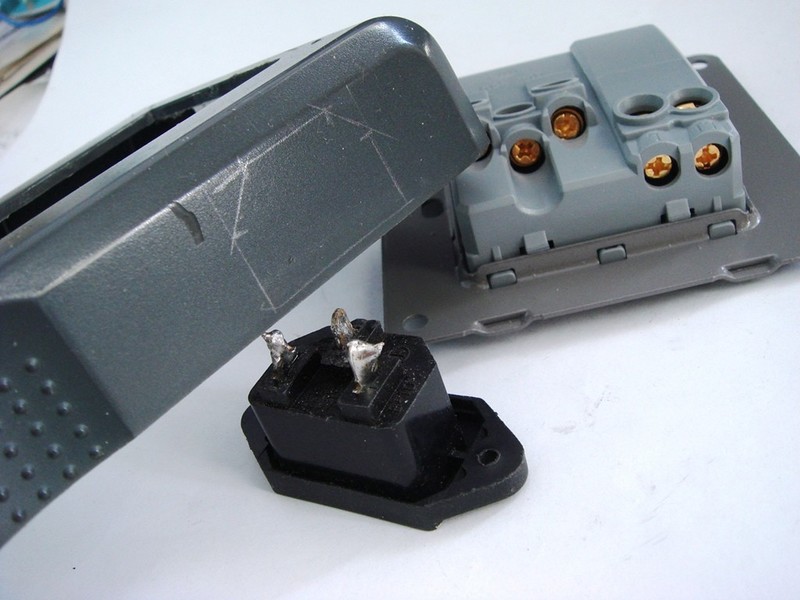

电源输入插座定位

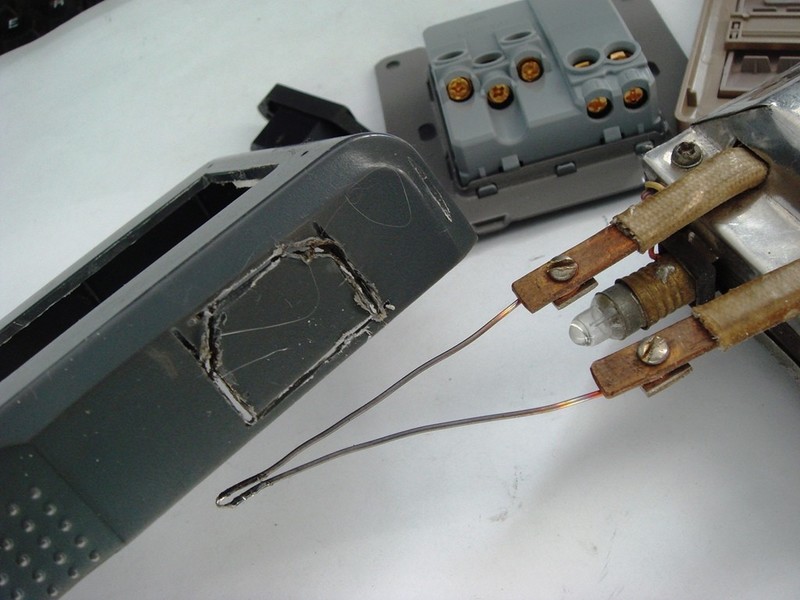

小圆锯切割后并烙铁热烫

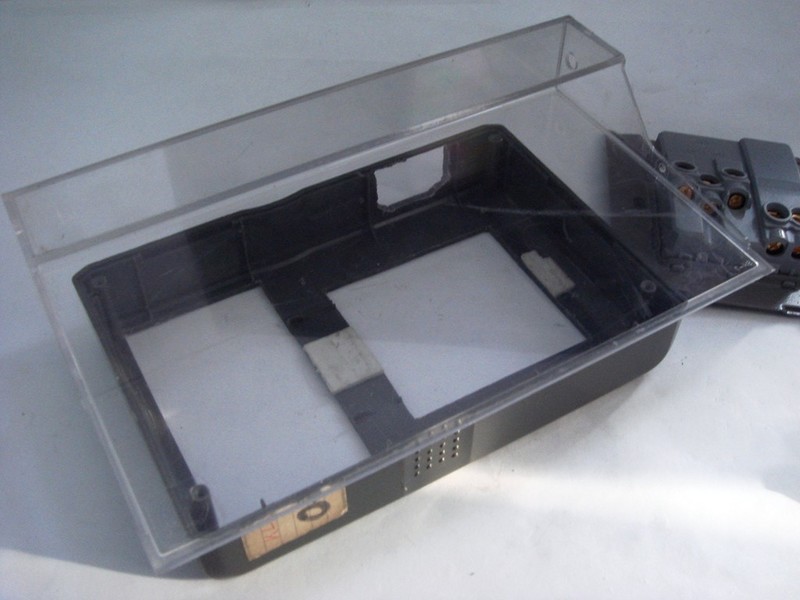

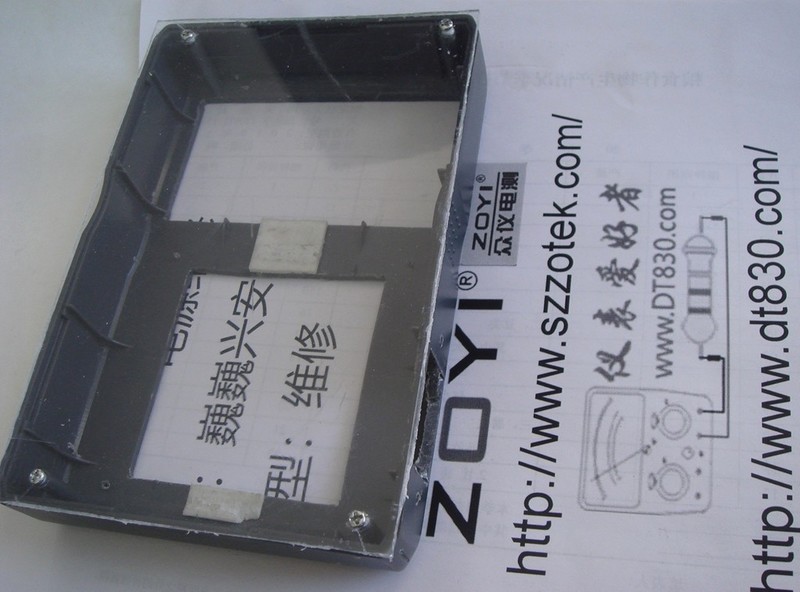

用录像带的盒子加工后盖
大概就是这样了,之后边角还要打磨处理
螺丝固定五孔插座

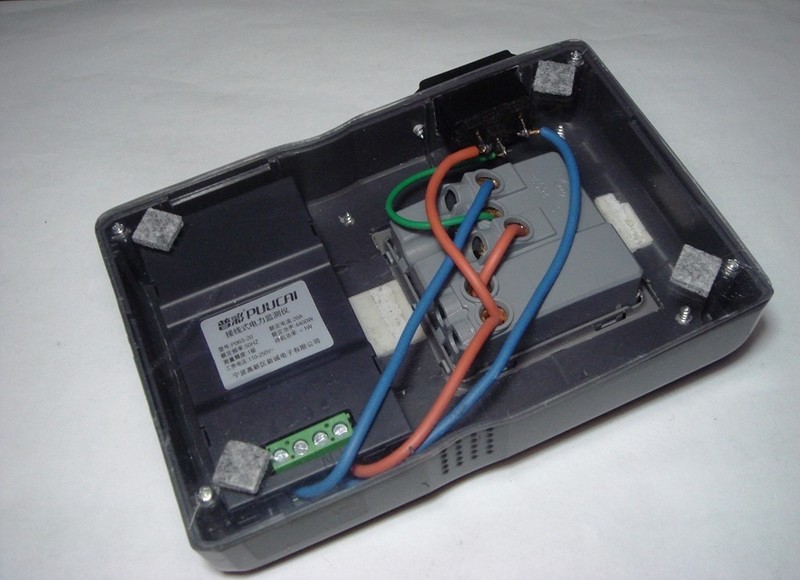

接线后固定后盖,家具的垫脚粘上看看如何

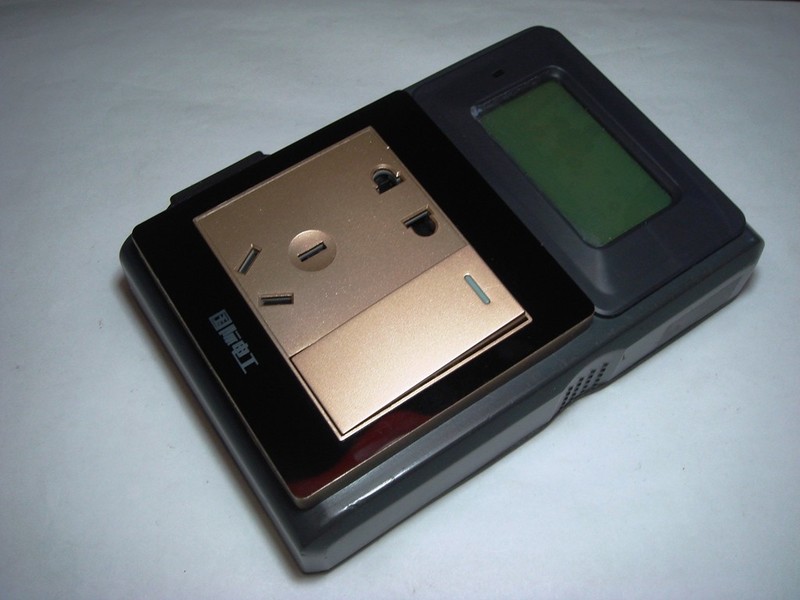

正面

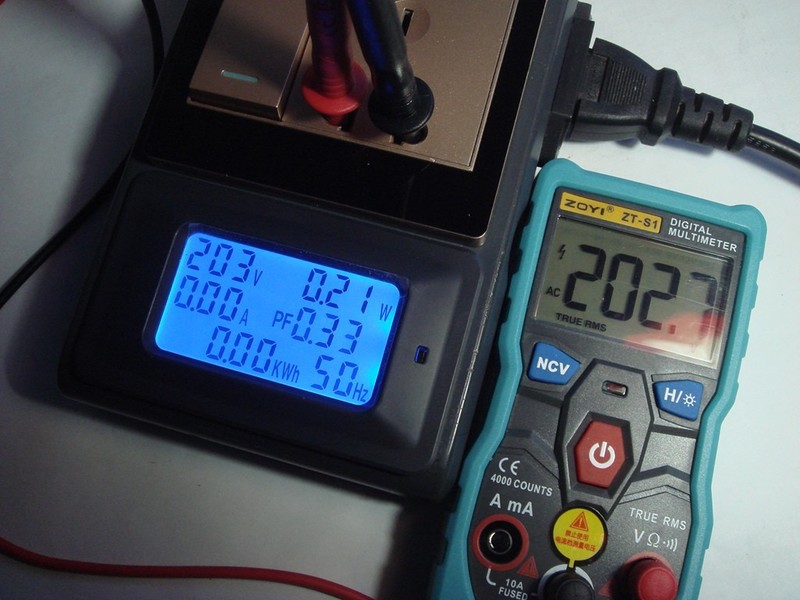

ZT-S1万用表电压测试对比,发现ZT-S1万用表的内阻比较低----显示功耗0.21W

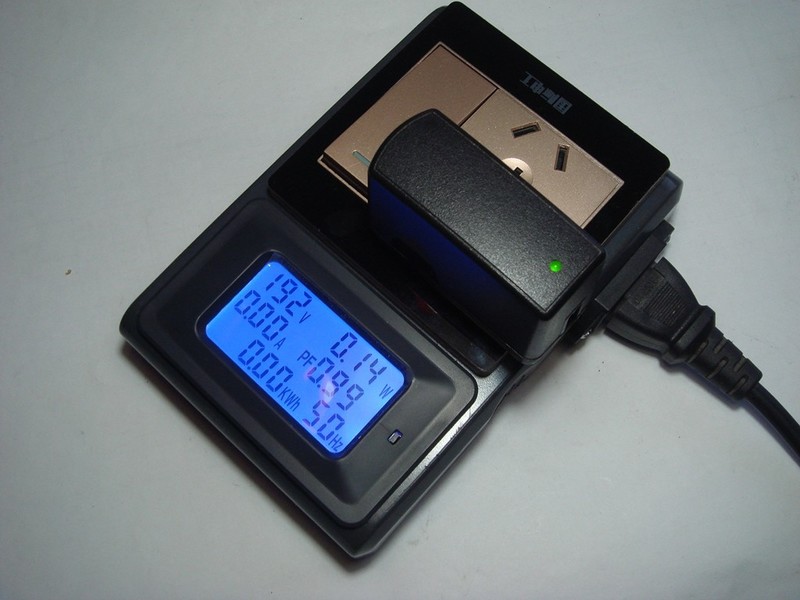

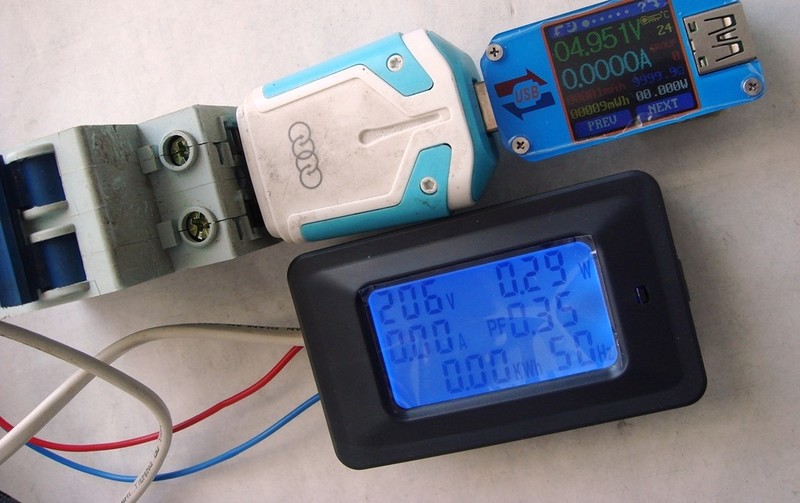

这个充电头空载刚0.14W

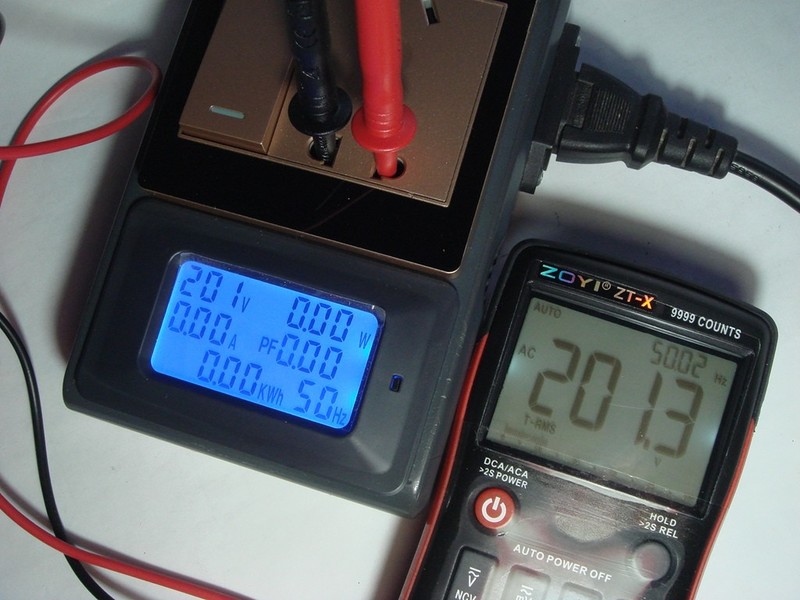

看ZT-X的0.00W,内阻是很高的

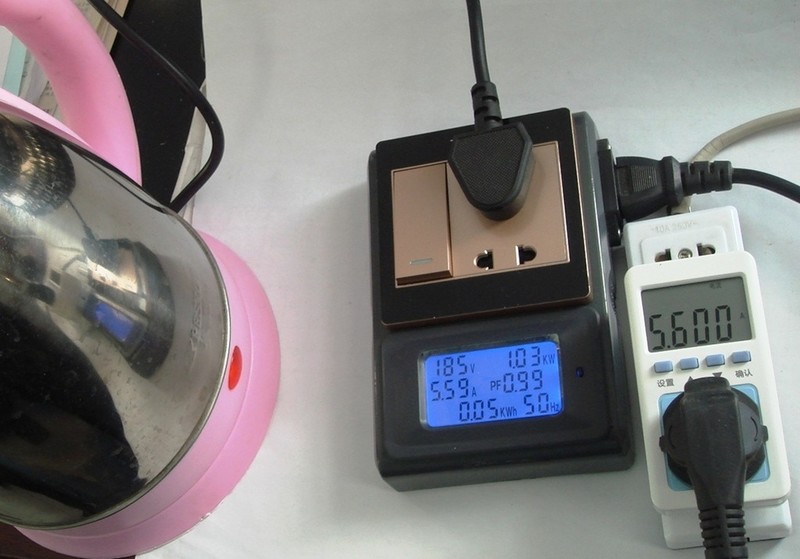

电水壶电流5.6A左右,功率1.03kw。市电压太低了!

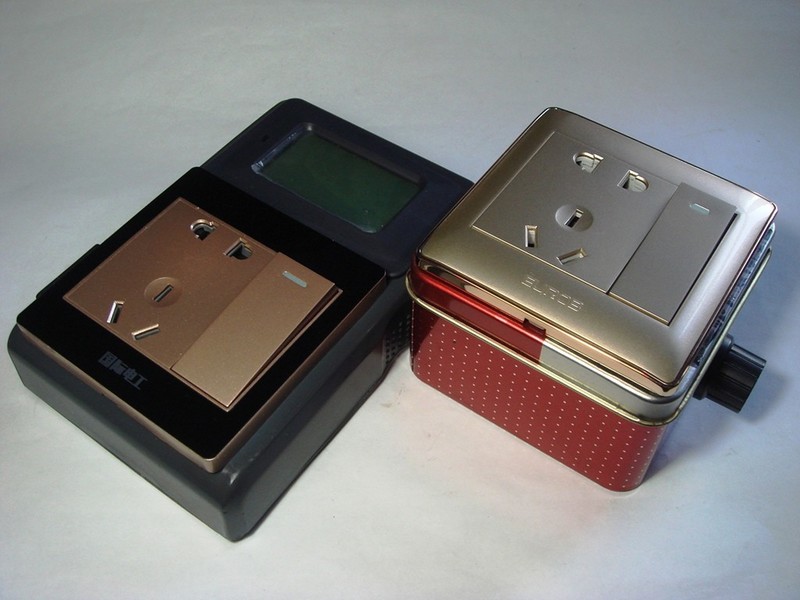

与调速盒子留个影(调速盒子见:http://www.dt830.com/forum.php?mod=viewthread&tid=2559

发表于 2018-11-26 10:26:41  | 显示全部楼层
你们的市电很低,185V,我们正常情况不会有这么低的,一般都在220~240之间。
发表于 2018-11-26 10:37:41  | 显示全部楼层
这个模块好用不?也想入一个
发表于 2018-11-26 10:59:50  | 显示全部楼层
atz123 发表于 2018-11-26 10:37
这个模块好用不?也想入一个

一屏显示六个参数,很方便。感觉精度也不错的。
发表于 2018-11-26 11:01:26  | 显示全部楼层
光速飞行 发表于 2018-11-26 10:26
你们的市电很低,185V,我们正常情况不会有这么低的,一般都在220~240之间。 ...

这是办公室的电压,很不稳定。家里的在230V左右比较稳定。
发表于 2018-11-26 13:25:25  | 显示全部楼层
巍巍兴安 发表于 2018-11-26 11:01
这是办公室的电压,很不稳定。家里的在230V左右比较稳定。

应该单位电压更好才是。
发表于 2018-11-26 14:27:58  | 显示全部楼层
光速飞行 发表于 2018-11-26 13:25
应该单位电压更好才是。

市电三相入户后电压高低不等,或是负载不平衡导致的吧
发表于 2018-11-26 15:30:20  | 显示全部楼层
本帖最后由 光速飞行 于 2018-11-26 15:37 编辑
巍巍兴安 发表于 2018-11-26 14:27
市电三相入户后电压高低不等,或是负载不平衡导致的吧

电房电压不会差这么多的,差太多就是缺相,就出故障了。电压太低一般就是变压器容量小,应该要更换变压器。农村都是普遍变压器容量小,电压低,供电公司知道农村的电没赚钱,很少去考虑去更换更大容量的变压器。正所为无利不起早。
发表于 2018-12-1 10:25:18  | 显示全部楼层
小圆锯挺有特色。来多几张高清图?好像使用电动缝纫机改的吧?
发表于 2018-12-1 11:07:33  | 显示全部楼层
dgpower 发表于 2018-12-1 10:25
小圆锯挺有特色。来多几张高清图?好像使用电动缝纫机改的吧?

就是电动装订机,没有改动。看视频调速盒子DIY里有 ----http://www.dt830.com/forum.php?mod=viewthread&tid=2559
