基准电阻制作，大家来发表一下建议

Yob

不会做PCB，只能表示支持了~
好像不同元件温度特性也不一样，这个季节南北室温温差大，感觉选料的时候需要选温度特性好的，或者标注测量温度

zlmimg

1：建议使用MELF晶圆电阻，众仪万用表也有用到，精度可以达到±1‰，缺点就是价格有点小贵。
2：电阻值有些不要选整数，比如说5Ω，50Ω等很难买，可以选5.1Ω，51Ω。

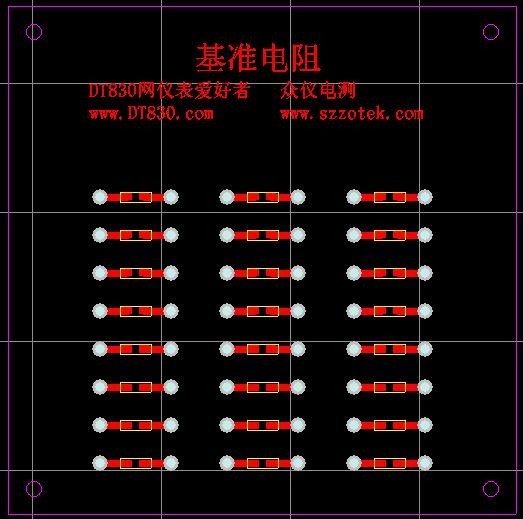

3：我可以画PCB

光速飞行

zlmimg 发表于 2018-11-28 09:38
1：建议使用MELF晶圆电阻，众仪万用表也有用到，精度可以达到±1‰，缺点就是价格有点小贵。
2：电阻值有些 ...

用来验证电阻档位线性的电阻阻值一定要准确，否则没意义，电阻准了，测量就会刀刀压线，指针表能刀刀压线的表表头线性就非常好（有钱都买不到的表），数字表有摸拟条的也看得清清楚楚（这样的表就非常准确，精度很高）能达到这样精度的表，表中之精品。

43545

zlmimg 发表于 2018-11-28 09:38
1：建议使用MELF晶圆电阻，众仪万用表也有用到，精度可以达到±1‰，缺点就是价格有点小贵。
2：电阻值有些 ...

谢了，不用这种方案了，针太多，用另一种方案，有外壳，将电阻装在A31-K2头子上，A31-K2装在外壳上。
如果用晶圆或贴片电阻，就得做PCB板，大概和你那图一样，只是排针换成一个4mm的孔。


确定阻值
1R
10R
50R *
500R *
100R
990R
1K
5K *
9.1K
10k
50K *
91K
100k
500K *
1M
10M

veteran

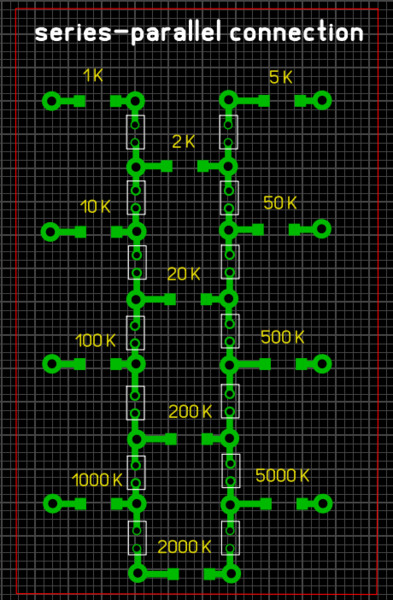

这种排列感觉更实用！12只电阻 外加几只短路帽（起码两只） 就可变换多种阻值！更适合DIY。
根据自己的需求，具体阻值任由自己爱好设置摆弄。也可有意无意减小R+于R-相对误差 。


愚见！

43545

veteran 发表于 2018-11-29 10:58
这种排列感觉更实用！12只电阻 外加几只短路帽（起码两只） 就可变换多种阻值！更适合DIY。
根据自己的需求 ...

有点意思，打算用外壳 + 香蕉头 作为输出，更方便使用。

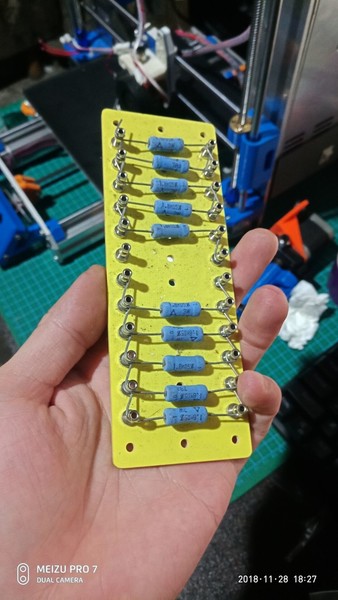

下面这个不用PCB
