谁有龙威PS-303可调电源原理图?

[复制链接]
发表于 2018-12-6 21:35:54 来自手机 | 显示全部楼层 |阅读模式
提问咨询
提问类别: 电源
提问行为: 资料_数据_电路图
标签: 龙威PS-303

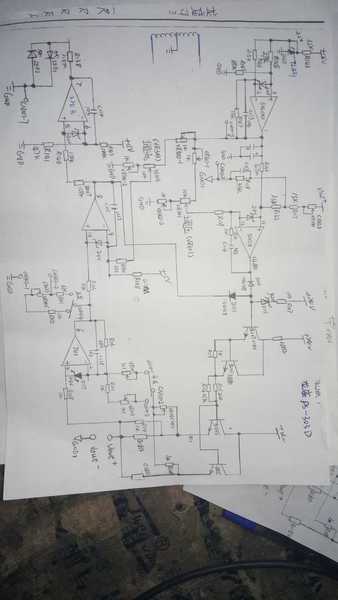

这电源朋友拿给我修的,废品站淘来的。好多电阻引脚全锈断完,辩别电阻可能有误,现在全换上去,调整管不工作,LM324无输出 微信图片_20181206220438.jpg 如果给741的2脚 一个高电平,就能可调电压了,这图是自已画的,有部分没有画出来。
 楼主| 发表于 2018-12-6 22:08:11 | 显示全部楼层
自已画的难免有出错,所以想找下这个电源的原理图对比下,看下哪里出错
发表于 2018-12-7 12:15:19 | 显示全部楼层
类似的电源修过,你看下负电源是否正常,记得是个稳压管产生的。
 楼主| 发表于 2018-12-7 15:18:02 来自手机 | 显示全部楼层
糊涂周 发表于 2018-12-7 12:15
类似的电源修过,你看下负电源是否正常,记得是个稳压管产生的。

正负15伏正常的。
 楼主| 发表于 2018-12-9 18:34:26 来自手机 | 显示全部楼层
糊涂周 发表于 2018-12-7 12:15
类似的电源修过,你看下负电源是否正常,记得是个稳压管产生的。

拆腾了三天,终于搞好,泪奔啊。
发表于 2018-12-10 00:23:32 | 显示全部楼层
怎么找到的?什么问题?分享一下
 楼主| 发表于 2018-12-10 08:05:42 来自手机 | 显示全部楼层
糊涂周 发表于 2018-12-10 00:23
怎么找到的?什么问题?分享一下

R148的阻值有问题,本来是4.7M我换了一个4.7k
 楼主| 发表于 2018-12-10 08:13:31 来自手机 | 显示全部楼层
糊涂周 发表于 2018-12-10 00:23
怎么找到的?什么问题?分享一下

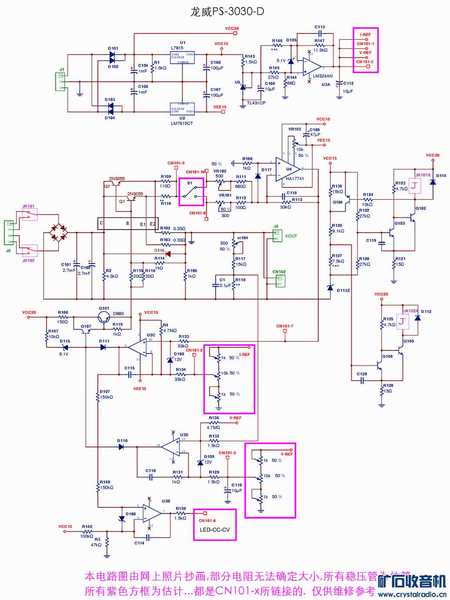

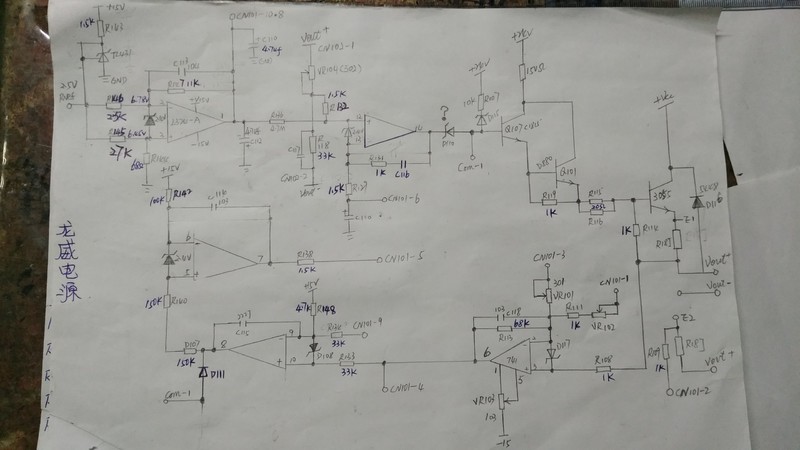

mmexport1544311899341.jpg 在矿坛找到了图和自己对比了下发现到问题,就是R148阻值有误。 IMG_20181210_081216.jpg

发表于 2018-12-10 18:47:17 | 显示全部楼层
修理还得有资料,能起到事半功倍的作用。
