ZT08测试电流

ekommade

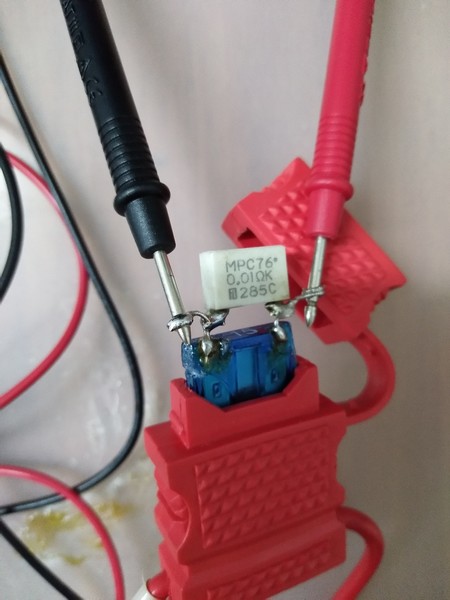

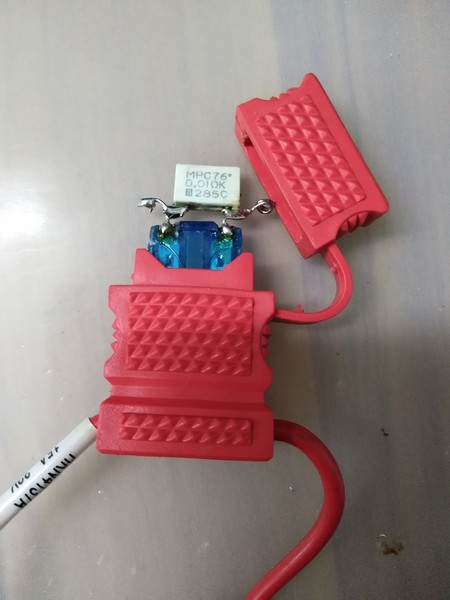

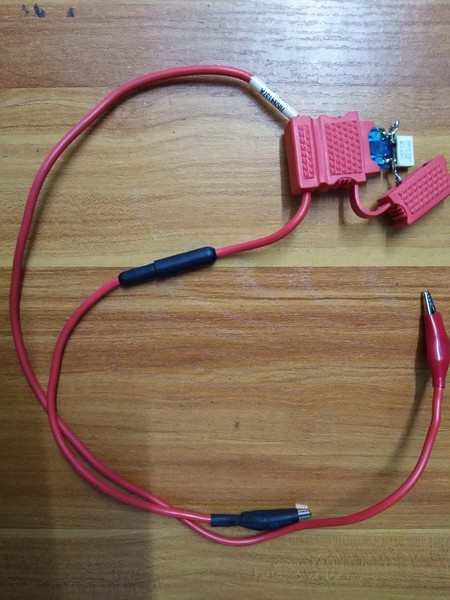

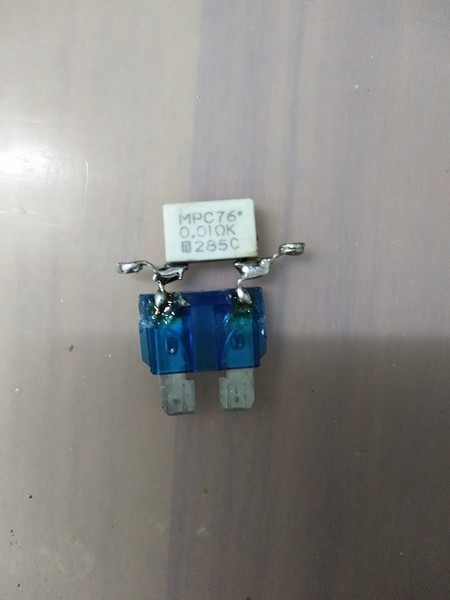

         众仪的ZT08卡片式万用表体积小巧，重量轻，外出维修或者购买元件时携带非常方便。遗憾的是此表没有电流档，在有些需要测试电流的场合的确不方便，一直在琢磨着怎样增加个电流档。最近有个朋友说要测一下他那辆车一部分电路的电流，那么测量电流就要断开电路，而测量汽车电路的电流，最简单的方法就是拔掉保险丝，把电流表串联进去。但是这些保险丝插槽有点深，用鳄鱼夹不行，接表笔也容易接触不良，这时这位朋友就突发奇想了：“何不找个保险丝把它烧断，然后在两端焊个电阻测电压呢”。想想也对啊，是个好办法！但是这个电流取样电阻的阻值精度要高一点，还要是整数倍的，这样读数才直观方便。于是翻箱倒柜找材料，最后在一个废弃的USB电流表里找到一个白色的陶瓷电阻，阻值是0.01欧姆的，嘿，就是它了，再找一条带汽车保险丝的线，两个鳄鱼夹，一条测量电流的取样器就DIY成功了！话不多说，上图......................

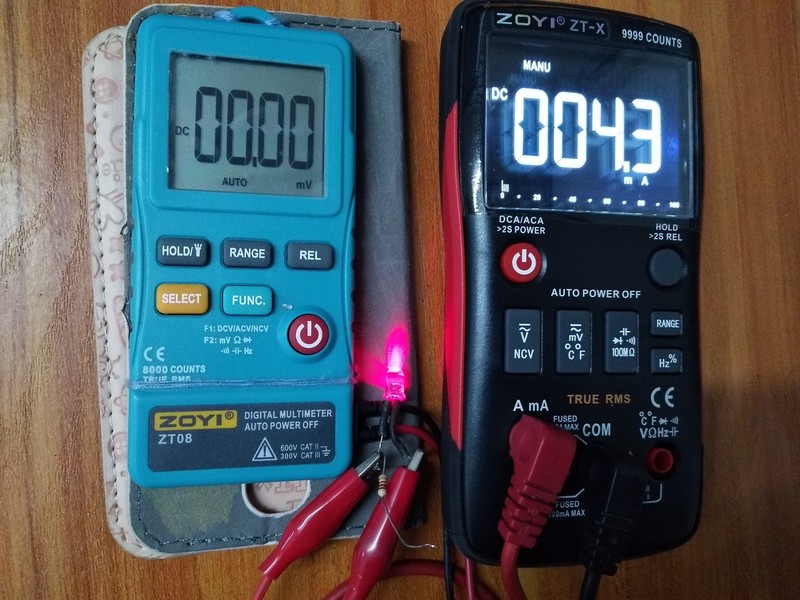

测量5毫安电流对比

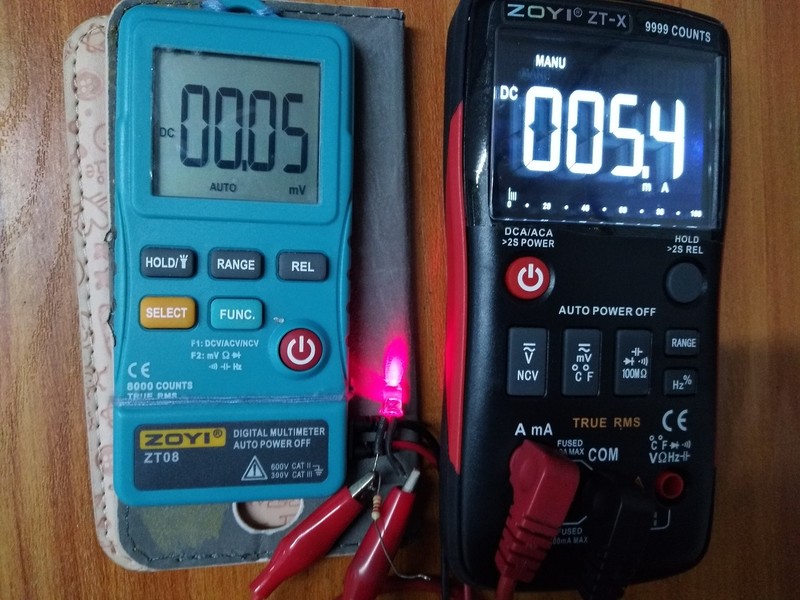

测量低于5毫安电流时无法显示了

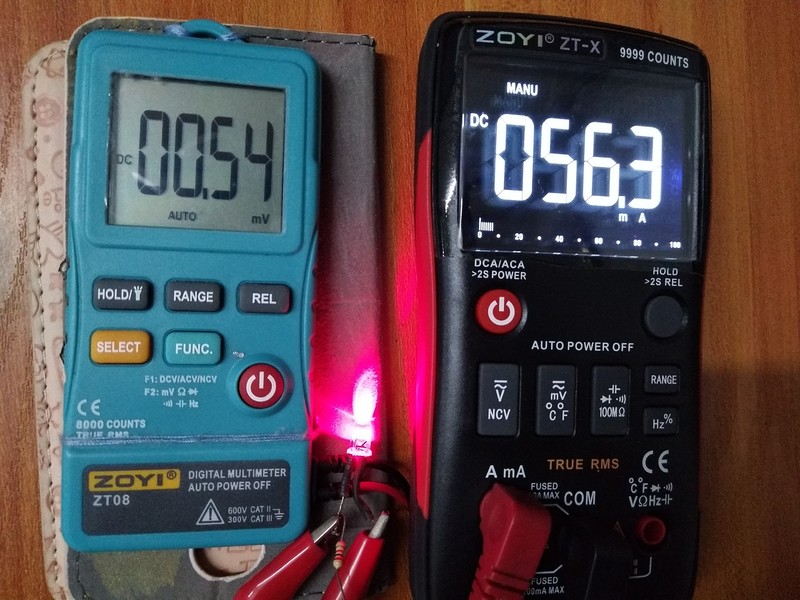

测量56毫安电流对比

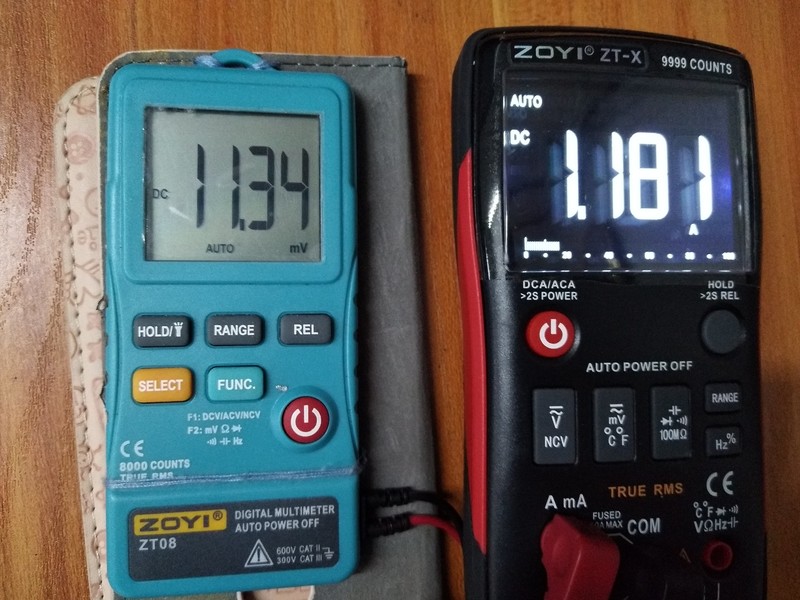

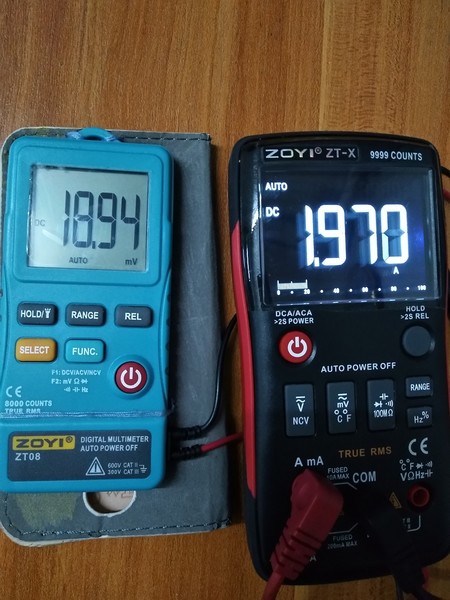

测量1.1安电流对比

        这个时候我的ZT08就派上用场了，因为此表有毫伏档，而且分辨率可以达到0.01毫伏，算一算当显示0.01毫伏的时候正好是一毫安电流，那么理论上用zt08配合这个取样电阻可以测量最低限1毫安的电流了，这在平时日常应用已经差不多了，一般很少测量微安级的电流的，由于这个电阻是从一个量程为5安的USB电流表拆下来的，那么保守一点测量上限为5A, 也不小了，我在实际测试时通过5安的电流达一分钟，此电阻也是微温，估计短时测10A电流也可以。至于准确性，就要看ZT08毫伏档的精度了。
       结果令人满意！这个测压降法换算电流的方法很不错，采用这个0.01欧姆的电阻使读数也比较直观，乘以倍率即可，与ZT-X的电流档对比，误差很小，但是理论上可以测到一毫安电流的，实测低于5毫安的电流已无法显示。感谢朋友的构思，在实际测试汽车电流的时候方便使用，把车上的保险丝拔掉插上取样电阻用ZT08毫伏档测电压就可以，要测其他电器设备的电流时把取样电阻插回红线上的插槽，用2只鳄鱼夹串联进被测电路即可。从此，要外出测量电流的时候，不必专门带上沉甸甸的大表，ZT08往口袋一放，再带一条取样线就行，呵呵！
       上面只是对直流电流的测量，至于交流电流的测量是否可行，暂时还未进行对比。

kyhwhb

印象中陶瓷水泥电阻精度多数都不高吧

散淡021

楼主好思路
我开始也是为工具箱里的卡片表做的伴侣，后来维修定性在所有的表上都用它（用不烧表）。
所以老鸟们都喜欢219等高分辨率的玩具表（基本都是测电压估测电流）

人艰不拆

哈哈，好处是不怕疏忽烧表了，坏处稍微麻烦点

wgsd

和表内测电流原理一样，等同于把表内的检流电阻用外面的电阻替代了。在测电流时，人为的增加麻烦（接电阻），正因为这个麻烦，杜绝了用电流档后，不把表恢复到电压档带来的后患。最好养成习惯，测完电流马上把出表笔，防止下次误用。

ekommade

wgsd 发表于 2018-12-18 18:45
和表内测电流原理一样，等同于把表内的检流电阻用外面的电阻替代了。在测电流时，人为的增加麻烦（接电阻） ...

在使用其他手持表的时候，我都是直接用电流档，并有测完电流马上拔掉表笔的习惯，因为之前有过冒青烟爆表的教训，，不过我外出的时候喜欢带ZT08,工具包里其他工具已经很多了，带其他手持表又重又占地方，所以这才要DIY个取样电阻让ZT08来测电流

wgsd

ekommade 发表于 2018-12-19 10:07
在使用其他手持表的时候，我都是直接用电流档，并有测完电流马上拔掉表笔的习惯，因为之前有过冒青烟爆表 ...

卡片表外出随身是方便。

勇闯沙滩

散淡021 发表于 2018-12-18 14:55
楼主好思路
我开始也是为工具箱里的卡片表做的伴侣，后来维修定性在所有的表上都用它（用不烧表）。
所以老 ...

记得以前你说过做的这个伴侣，找不到了，应该很实际好用的，永不烧表很吸引人，再次分享下这个伴侣的具体做法与使用方法吧，谢谢分享。

散淡021

勇闯沙滩 发表于 2018-12-23 07:38
记得以前你说过做的这个伴侣，找不到了，应该很实际好用的，永不烧表很吸引人，再次分享下这个伴侣的具体 ...

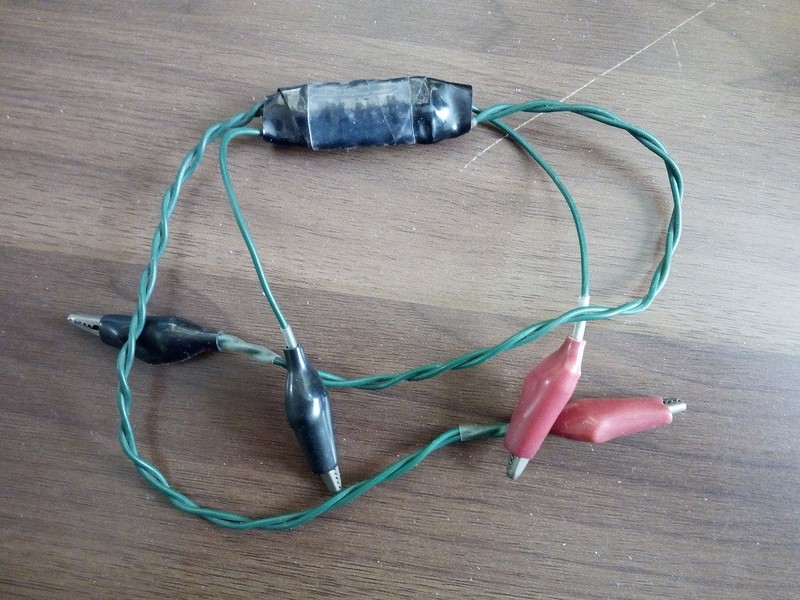

当年我出差工具盒里是个日置卡片表，就用个0.1欧10W线绕电阻二头接线，粗线接被测回路（如保险丝等等），细线接表电压档，

实际就是测电压估测电流，所以我喜欢109、111、219、X等表。

实际维修时，在线路板上就近找取样点，不一定是1、0.1、0.01欧整数，如同样的电路板相同二点都能定性，

219等表外人说它慢，我看它在DCV档很稳定，所以用它测开关电源D极电压，实际就是测开关变压器初级线圈的DCV压降来看直流电流的大小、变化，这样可判断电路是否起振工作，空载是否过流会烧开关场管等等问题（不测电流也能修好电源，但有时用时间长了烧管子）。低档玩具表我也只能这样用，高档表可用ACV档判断是否起振，但过流判断还是直接测D 极回路的电流，这里不方便，机器、人、表都不安全。

一个取样电阻，AC、DC都能估测，测电压是烧不了表的。

测电流尤其对外行或没资料的第三方维修，那可是最基本最主要的功夫（电脑城里的农民修笔记本就靠看开机启动电流变化来判断），
我不提倡外行玩电，但中国的实际就是这样，希望外行玩电后，赶紧加强学习。

109、219等高分辨率的玩具表，用熟了就是好工具，按上面的思路，实际对发热、质次等等方面开机用表马上可判断。

当然有钱，可开机但要等稳定后，用热像仪判断。

勇闯沙滩

散淡021 发表于 2018-12-23 08:22
当年我出差工具盒里是个日置卡片表，就用个0.1欧10W线绕电阻二头接线，粗线接被测回路（如保险丝等等）， ...

谢谢分享。就是这个。实践出真知活学活用的结晶，AC也能用更好，我也做个用用。
