EM15A数字万能表高清组合透视图

wanwenhao1

昨天发出了ZT219的高清图，发现朋友们对透视图很感兴趣，于是将EM15A数字万能表的透视图也发出来给大家共享。今天发的图在一个文件中，第二页是透视图，第一页是纯元件面图，第三页是透视后的纯走线镜像图。这样的排列，可以在第二页看透视图的基础上，往前翻页或者往后翻页，在不改变图形位置的情况下，分别看元件面和走线面的具体情况，很方便。我想跑某个电路板的原理图时，都是采用这种手段，比翻电路板实物还方便。

这个表是在*宝包邮15元买的，作炮灰表用。我已经将HOLD键改为开关机键；将蜂鸣器反向并联了一个二极管，消除蜂鸣器发声时，那高达60V的反向脉冲（我用示波表测试出来的数据）；将两节18650串联放在显示屏背面作为电源。暂时未测试万能表低压报警时的电池实际电压。

本来219的帖子也想贴上这样的文件，无赖文件刚好大于10M，不能上传，所以只能单个上传。有兴趣的朋友可以利用Adobo Bat软件，将那三个文件按照我说的顺序组合在一起，增加其对比阅读功能。

EM15A电路板透视组合.pdf (3.19 MB, 下载次数: 149)

2018-12-21 12:43 上传

点击文件名下载附件

有网友建议直接上传JPG图像，可能更便于对比，特补充如下：

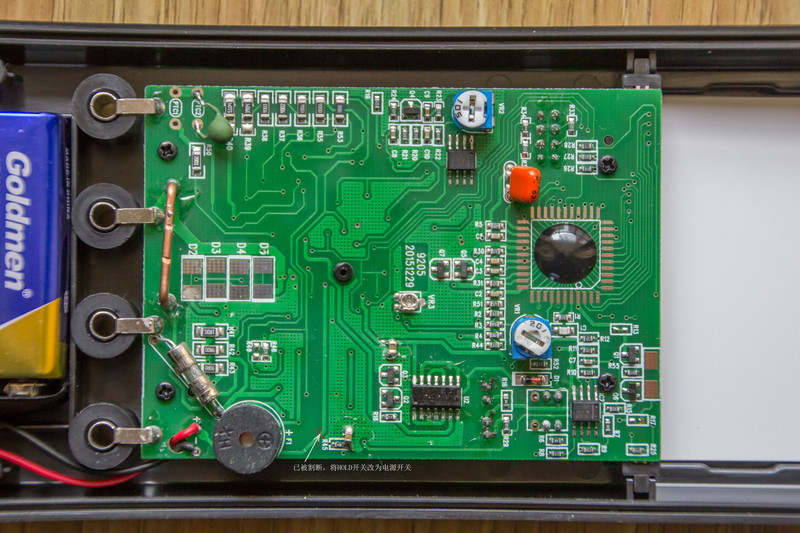

1、元件正面图

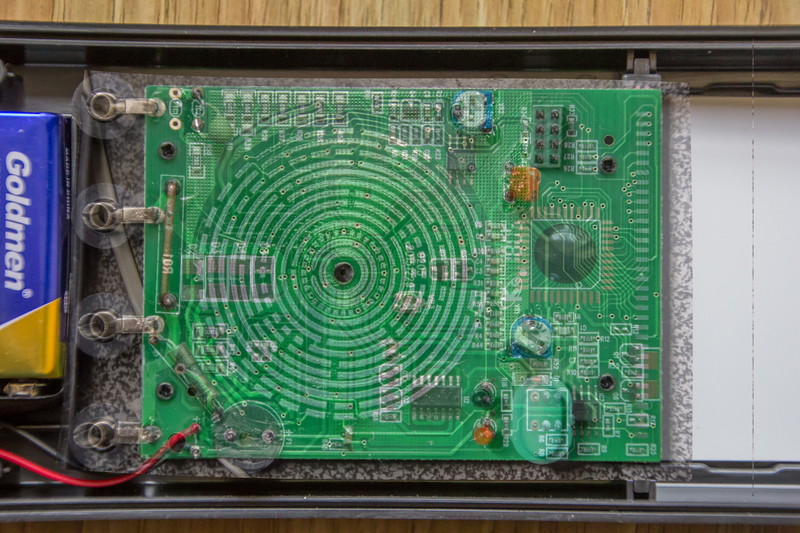

2、元件面透视图

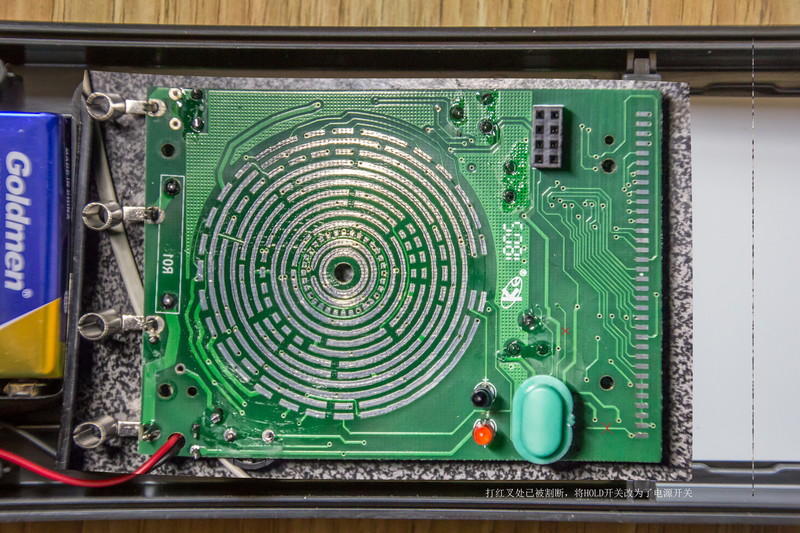

3、透视的走线图，与走线图实物上下反向

43545

不要存为PDF，电路板图用图片格式，大家更方便
