[仪器仪表相关] 做个土频率基准测试众仪万用表

[复制链接]
发表在  2018-12-27 16:16:13  | 显示全部楼层 | 阅读模式
本帖最后由 人艰不拆 于 2018-12-27 16:35 编辑

16mhz的有源晶振,用74hc4060分频

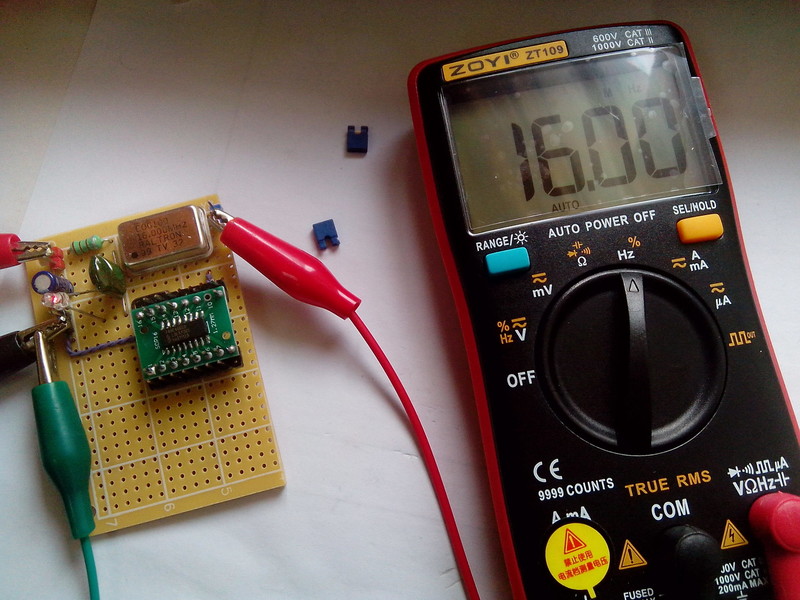

zt109标称10mhz,但是能测到16mhz

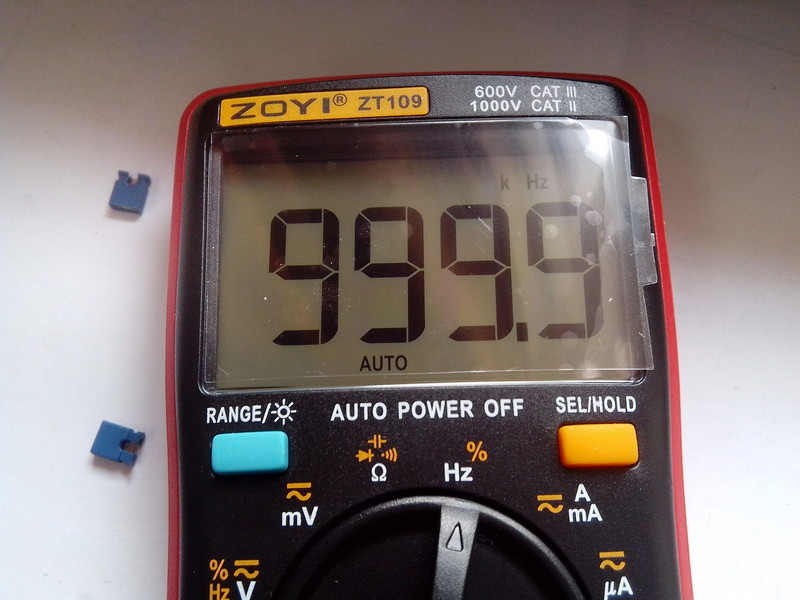

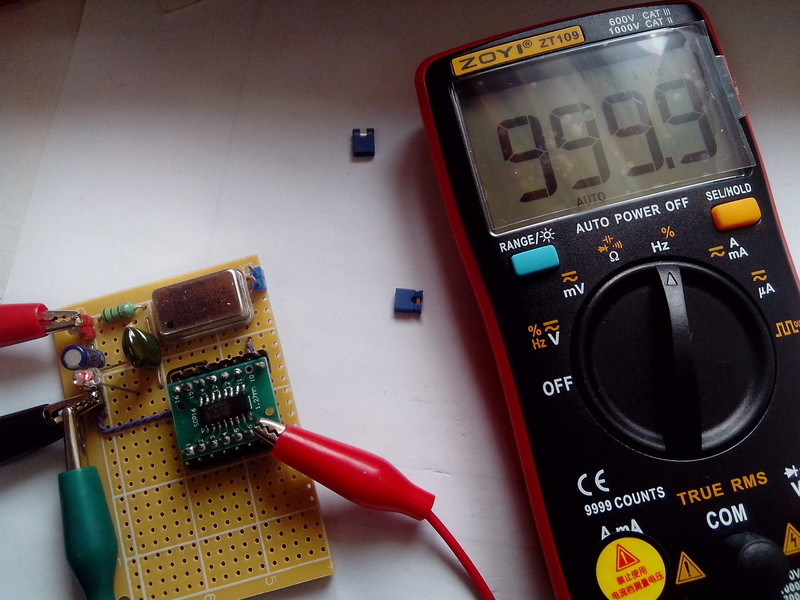

第一级16分频分成1mhz的频率,显示999.9Khz

差一点,哈哈,可能是999.999吧

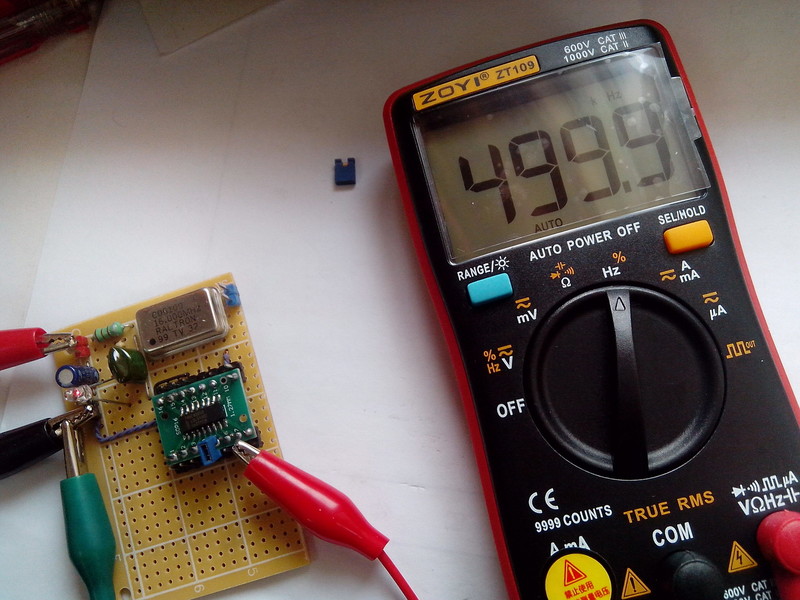

再2分频,成为500khz

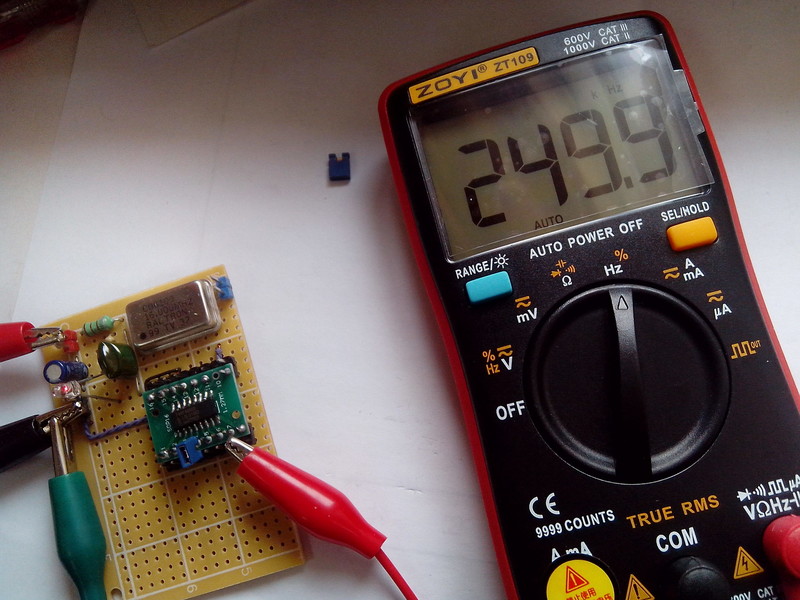

250khz

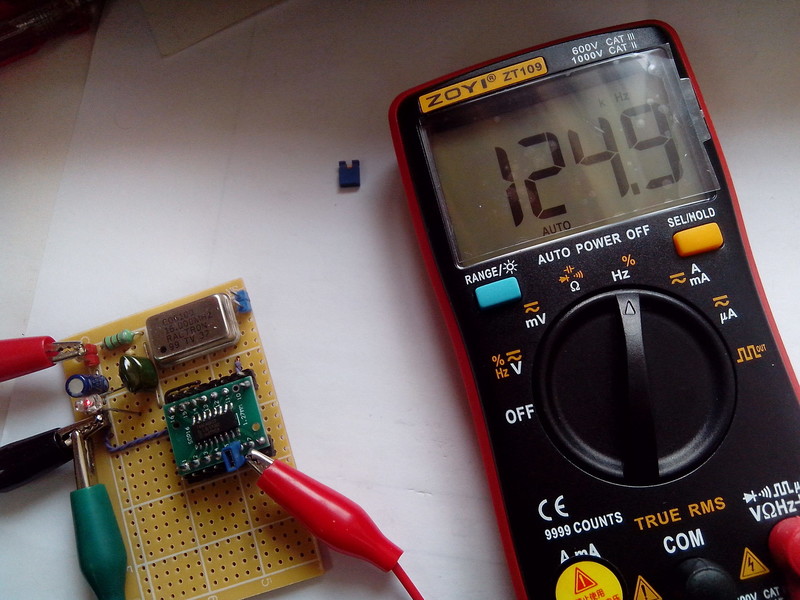

125khz

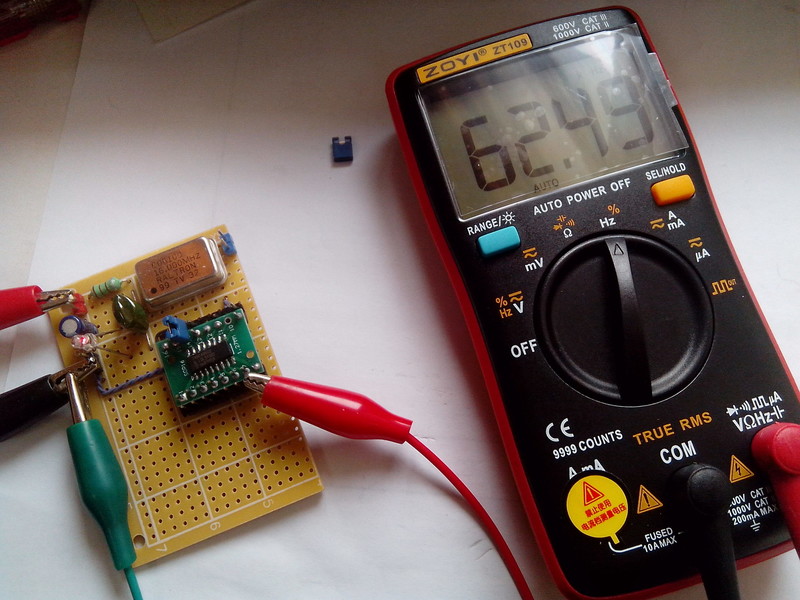

62.5khz

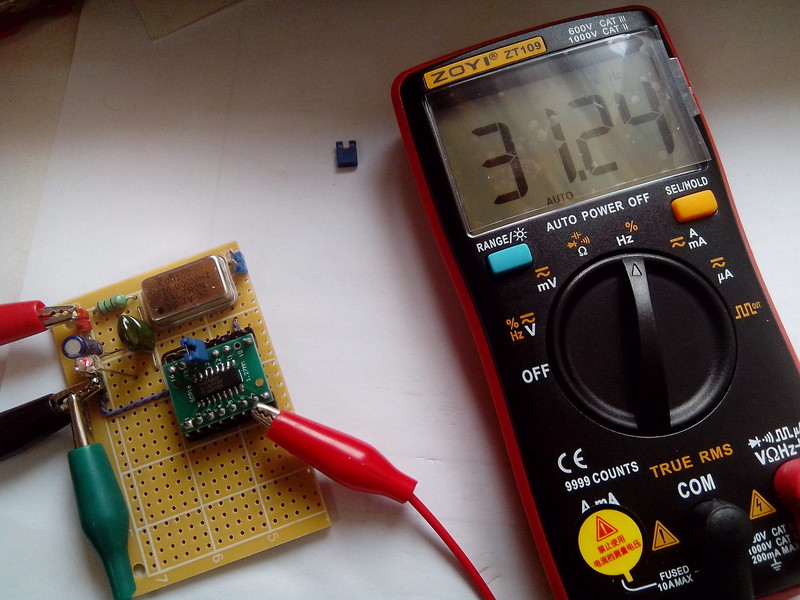

31.25khz

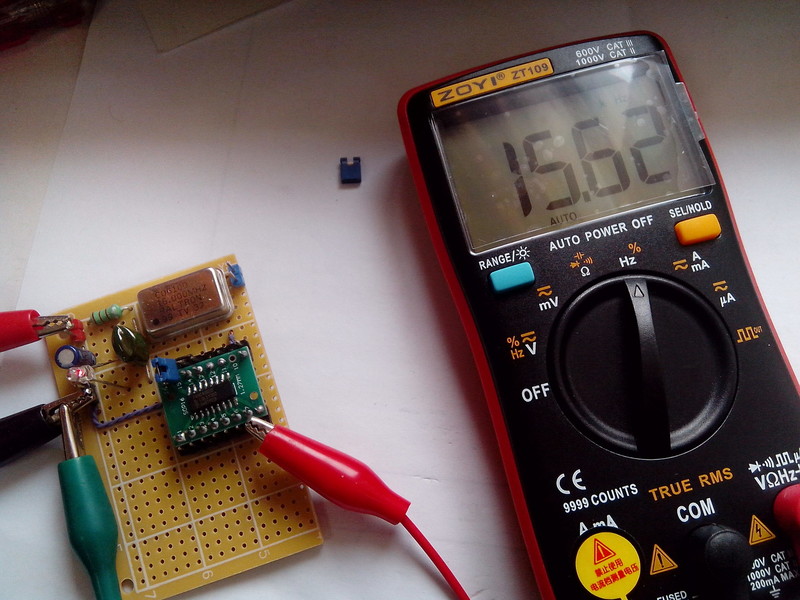

15.625khz

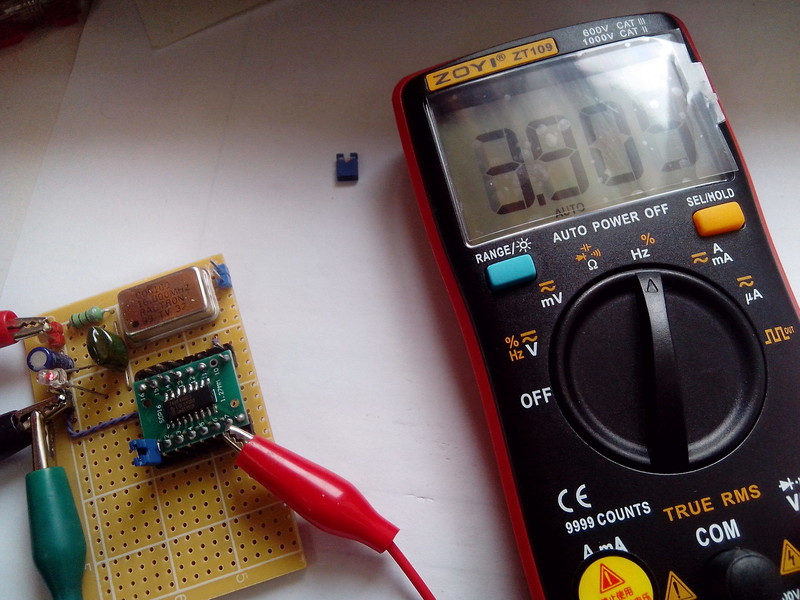

然后是有一级2分频空缺,直接4分频成为3.90625khz

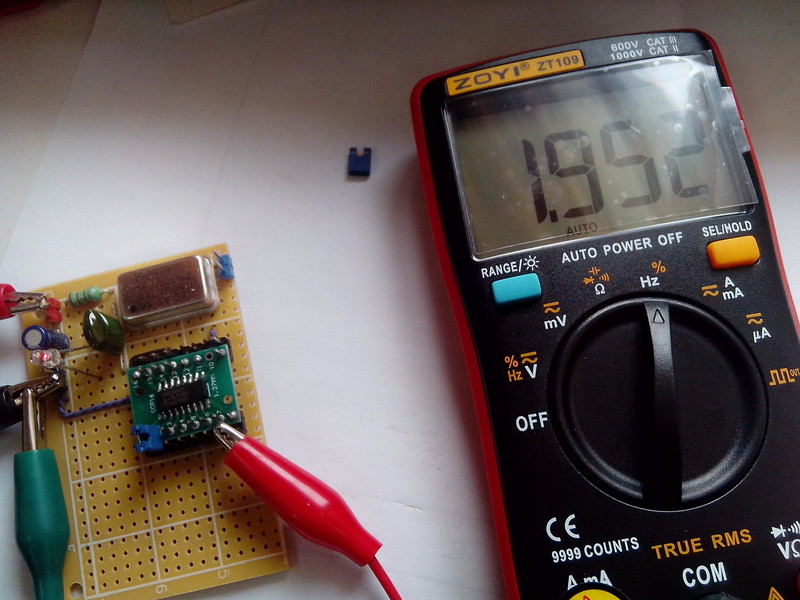

再2分频为1.953225khz

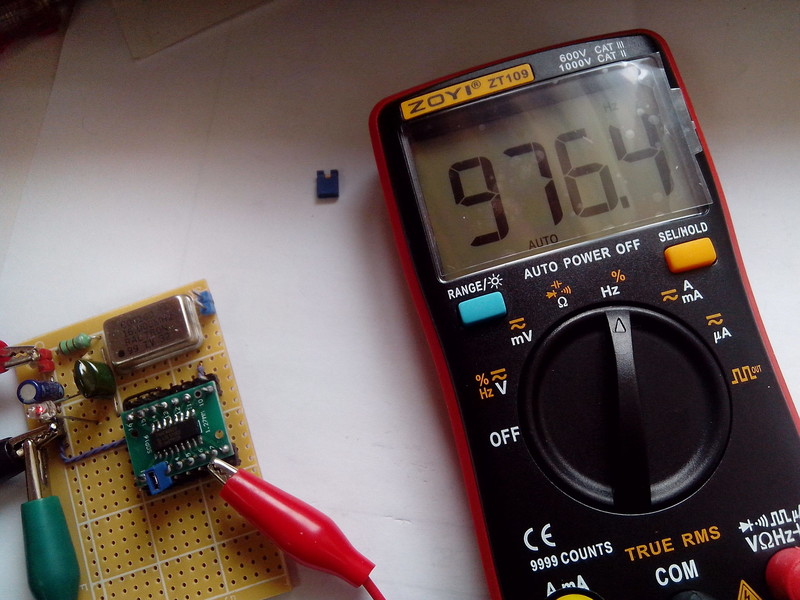

再2分频为0.9765625khz

大体上偏差不大,假设晶振准确,这个表的频率误差标称千分之一
基本不超过误差范围。

哈哈!









已有2人评分金钱 仪表币 理由
官修 + 36 + 60 神马都是浮云
43545 + 10 + 20 赞一个!

查看全部评分 总评分:金钱 +46  仪表币 +80

发表于 2018-12-27 16:49:40  | 显示全部楼层
这个可以有,不过不如单片机输出任意值,再倍频。
发表于 2018-12-27 16:59:28  | 显示全部楼层
大白兔 发表于 2018-12-27 16:49
这个可以有,不过不如单片机输出任意值,再倍频。

再倍频,好像不容易吧,有什么好方法么,不太了解
发表于 2018-12-27 17:58:45  | 显示全部楼层
正常晶振还是能保证5位精度的。校准后在6~7位,温补的可到7~8位。
发表于 2018-12-27 18:01:03  | 显示全部楼层
wgsd 发表于 2018-12-27 17:58
正常晶振还是能保证5位精度的。校准后在6~7位,温补的可到7~8位。

哈哈,多谢指点,没校准设备,就这样吧
发表于 2018-12-27 22:47:54  来自手机  | 显示全部楼层
降低幅值看看灵敏度如何
发表于 2018-12-27 22:49:33  来自手机  | 显示全部楼层
u盘12MHz晶振可以正常读数都是个挑战
发表于 2018-12-27 22:53:21  来自手机  | 显示全部楼层
另外,请使用原装表笔模拟正常使用时的测量方法,也就是一只手拿黑笔接地,另一只手拿红笔测量,看看还有没有读数
发表于 2018-12-28 08:01:58  来自手机  | 显示全部楼层
可以看得出众仪的万用表还是很准确的,
发表于 2018-12-28 08:10:12  | 显示全部楼层
锐意如风 发表于 2018-12-27 22:47
降低幅值看看灵敏度如何

哈哈,它好像有个幅值范围吧,具体没看,有空试试
