简单测试下众仪109的方波输出

人艰不拆

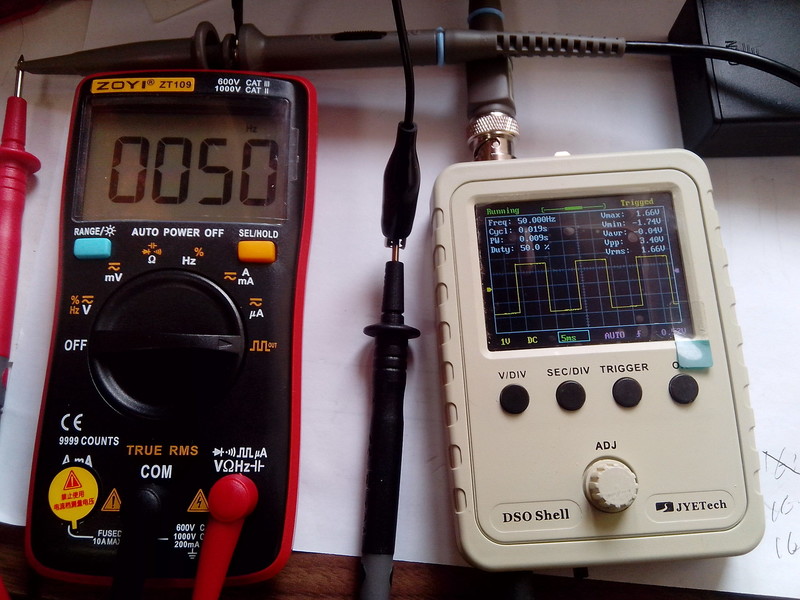

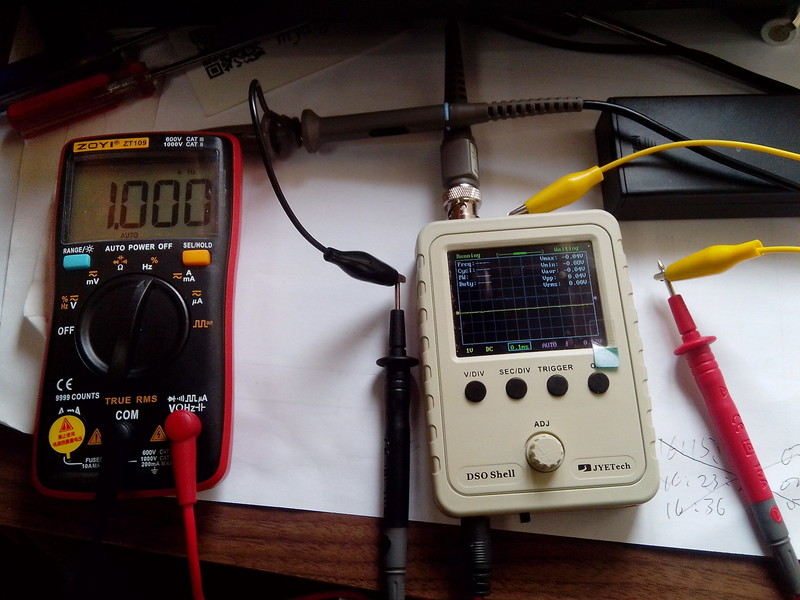

用我的玩具示波器看看众仪109的方波输出，这个示波器显示波形差点
，但是频率还比较准的

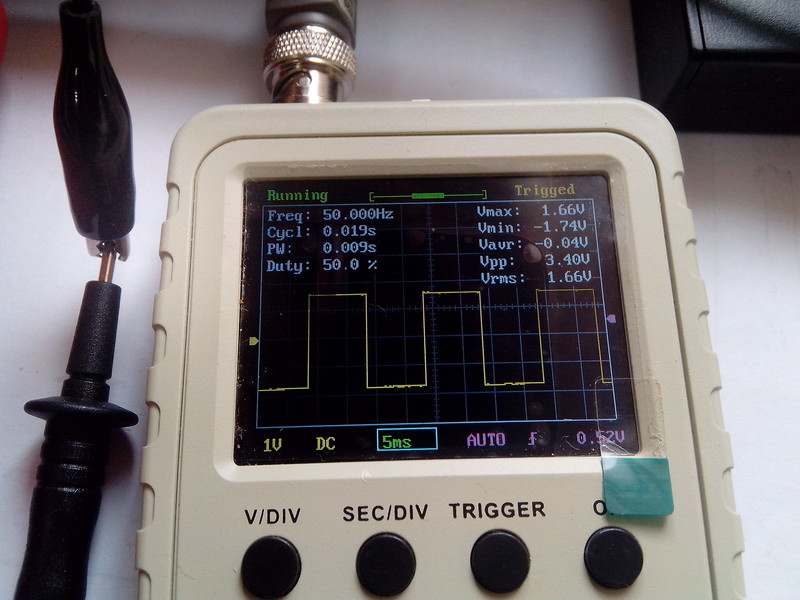

方波50hz，占比50%，这个不能调输出占比吧


频率没错，占比没错，幅值3.4v左右

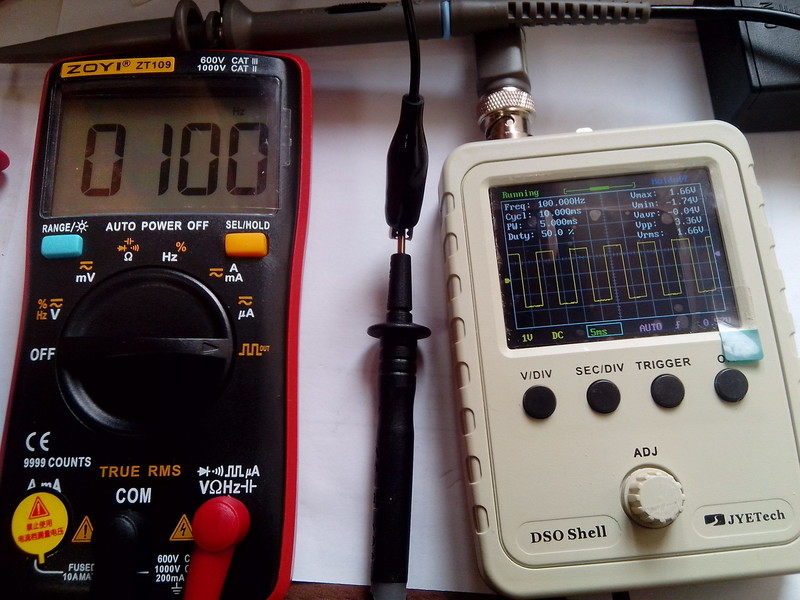

选100hz，也是很精准的，幅值3.36

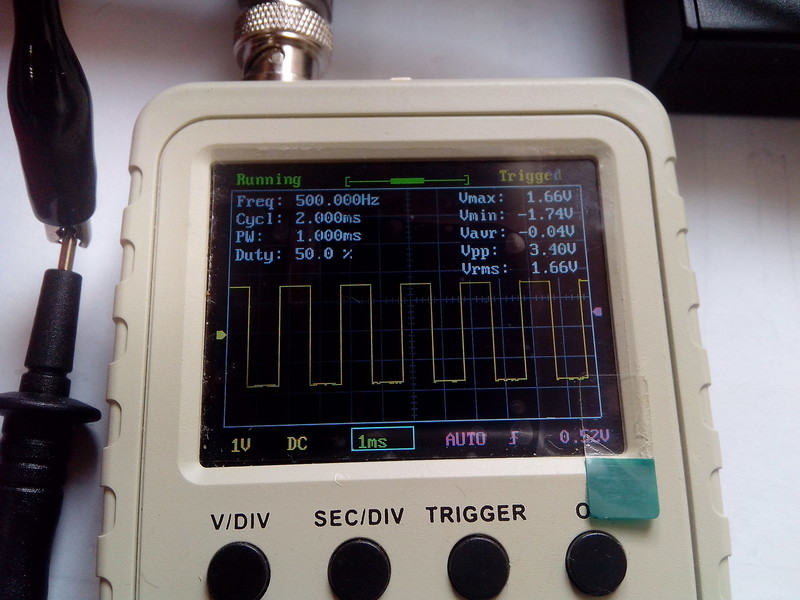

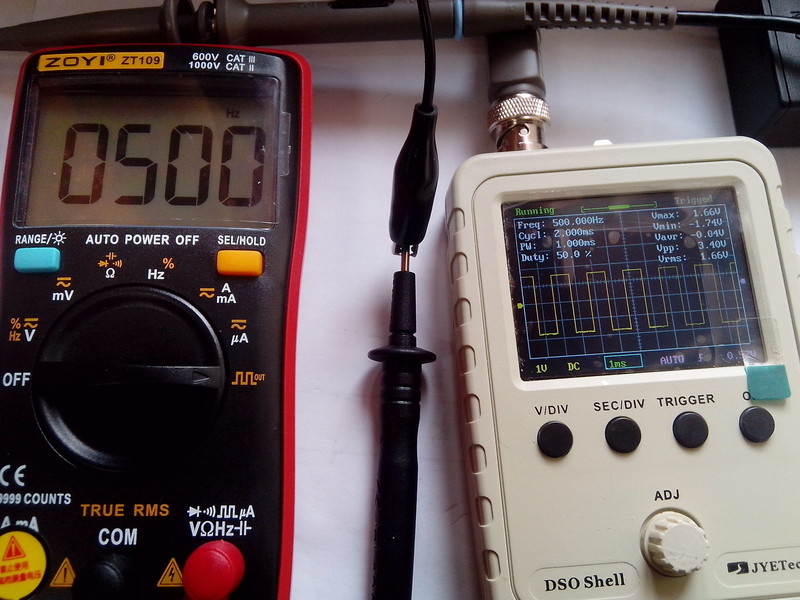

略去200，300,400，直接500hz，输出参数也可以


幅值也很稳定

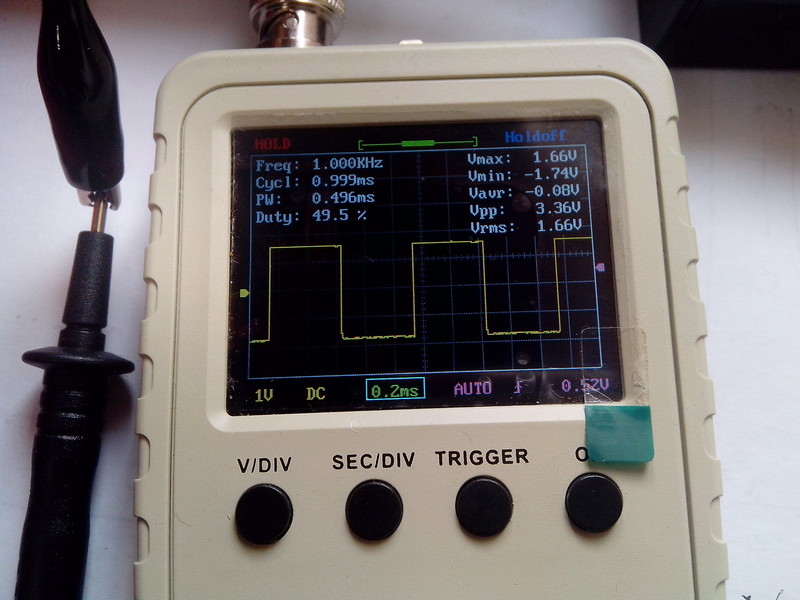

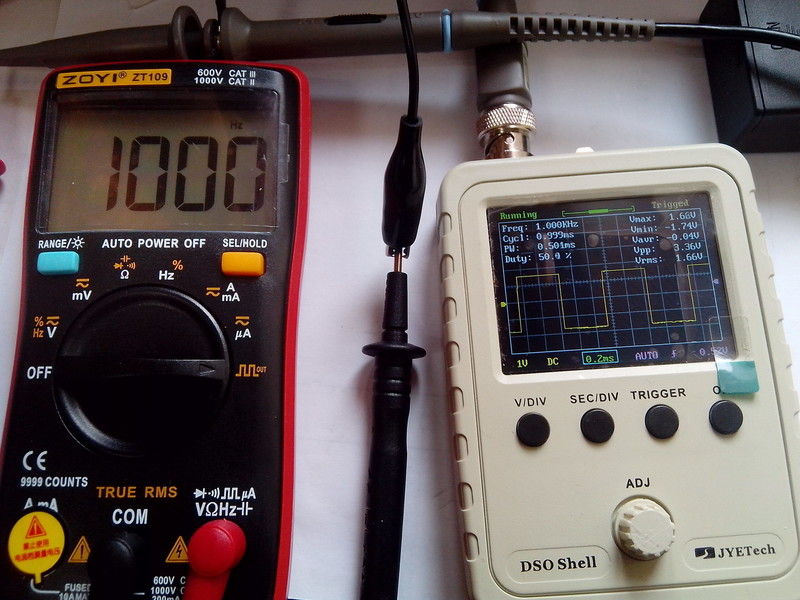

直接上1khz，


也不错，占比显示稍有差异

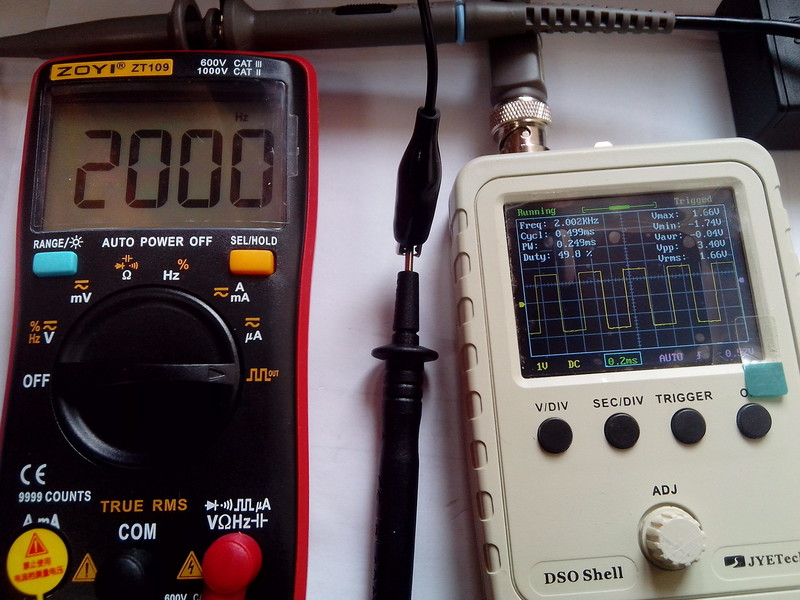

2000hz，显示稍有偏差

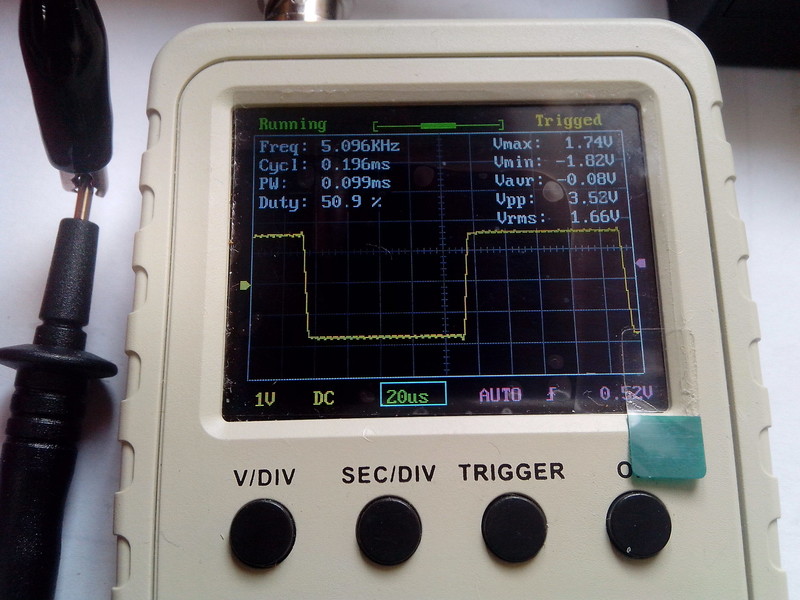

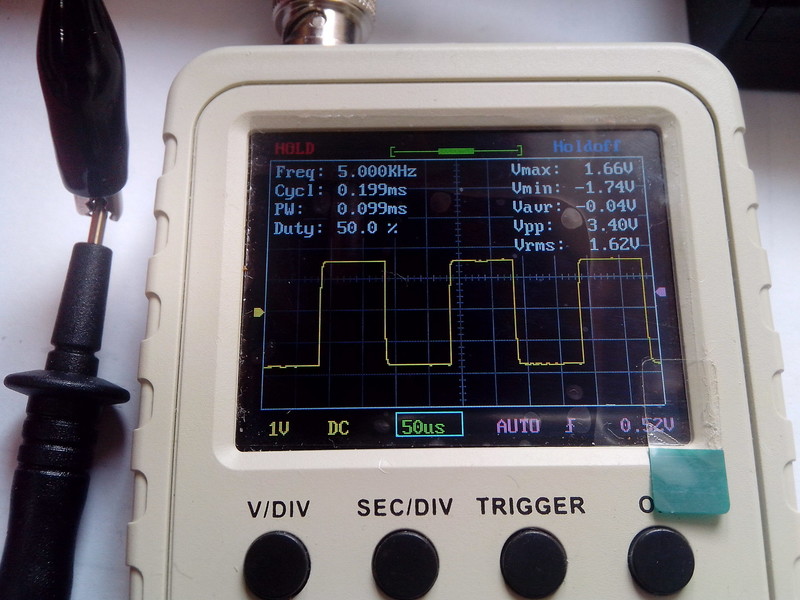

5000hz，显示频率稍有偏差

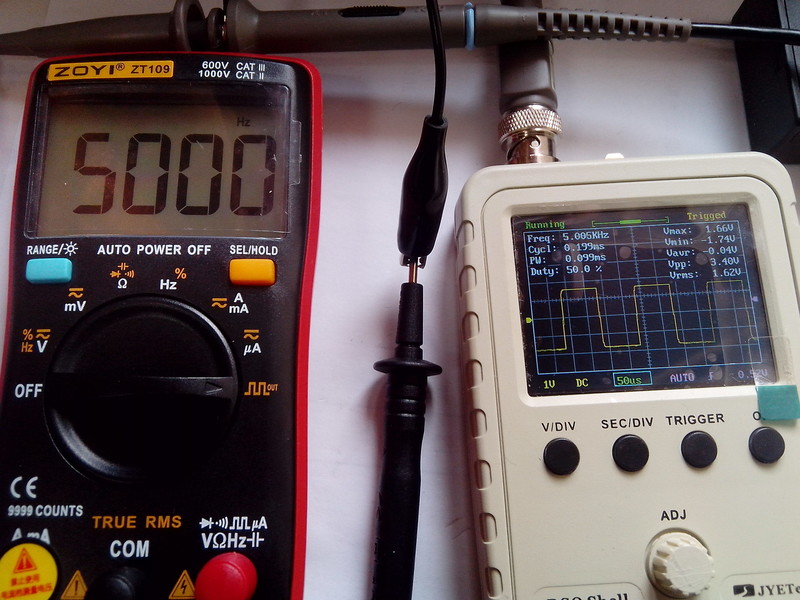

这张就正常了，可能示波器捕捉问题吧

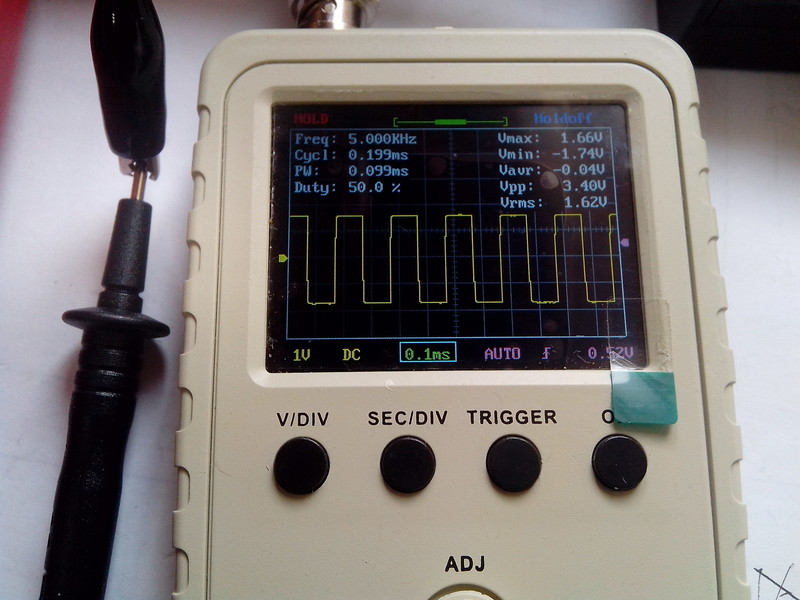

改变时基，测量就不准了，看看波形，上下沿有一些了，应该是示波器带宽问题


换回来


哈哈，似乎输出方波还可以，就是怎么不扩展到更高频率呢

下面是109测示波器的输出方波

fslichong

这个玩具示波器多少钱能造出来啊，有套件卖吗，带宽多大啊，感觉有意思

kyhwhb

带宽是1M的吧

人艰不拆

巍巍兴安 发表于 2018-12-29 07:46
带宽是1M的吧

最高实时取样率：1Msps
模拟频带宽度： 0 - 200KHz

人艰不拆

fslichong 发表于 2018-12-29 06:33
这个玩具示波器多少钱能造出来啊，有套件卖吗，带宽多大啊，感觉有意思
...

有套件，100多吧，我买的成品，模拟带宽200khz

散淡021

有好工具的人当它是玩具，确实也是玩具，

没有波波的，这160元的玩具也是玩具表的最佳伴侣，现在玩具表还是很实用的，就差波纹和高频交流。

人艰不拆

散淡021 发表于 2018-12-29 16:02
有好工具的人当它是玩具，确实也是玩具，

没有波波的，这160元的玩具也是玩具表的最佳伴侣，现在玩具表还 ...

哈哈，其实这玩具也不便宜，好处就是便携

散淡021

人艰不拆 发表于 2018-12-29 16:09
哈哈，其实这玩具也不便宜，好处就是便携

这类玩具价格在100左右，还是有实用价值的。

你这好像最小5毫伏，可以

问一声，是自动量程吗？（像普通示波器的连续改变不同信号（电路板上不同位子），不用再人工设置）

人艰不拆

散淡021 发表于 2018-12-29 16:54
这类玩具价格在100左右，还是有实用价值的。

你这好像最小5毫伏，可以

哦，你说的是示波器自动测量功能吧，哈哈，它这个应该不行吧，反正我没发现有这个功能，这个功能类似自动档万用表，我觉得手动也行，自动难免换来换去，而且它选择的档位也不一定就合适

散淡021

人艰不拆 发表于 2018-12-29 17:02
哦，你说的是示波器自动测量功能吧，哈哈，它这个应该不行吧，反正我没发现有这个功能，这个功能类似自动 ...

也是

100多元的，我要求太高，再看看也买台玩玩。
