搞个更高频率和范围的土时基测试众仪109的频率档

人艰不拆 · 发表于 2018-12-29 09:19:29

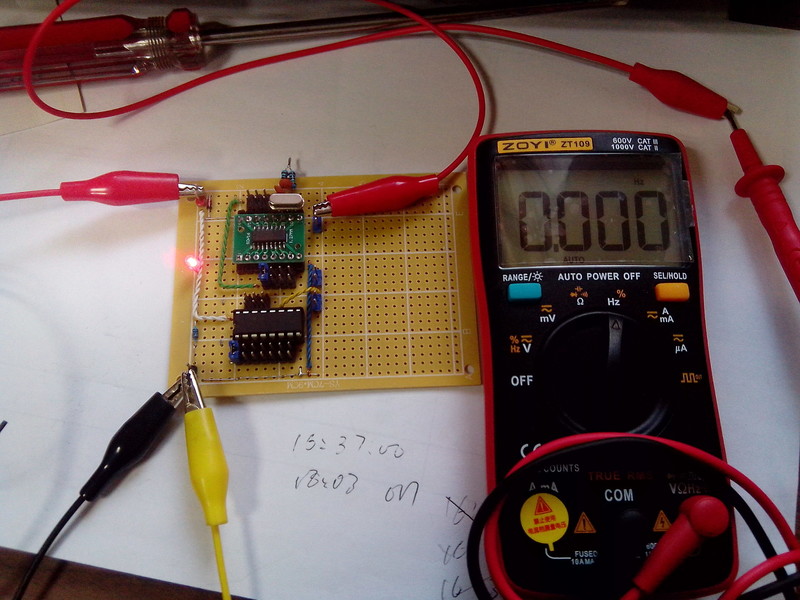

这次这个是32.768mhz的晶振，无源的，这个晶振便于分频！
由4060构成振荡及分频电路，再经另一个4060再分频，得到很宽的时基范围

109测不出32mhz的信号频率，我估计它的频率上限是20mhz吧

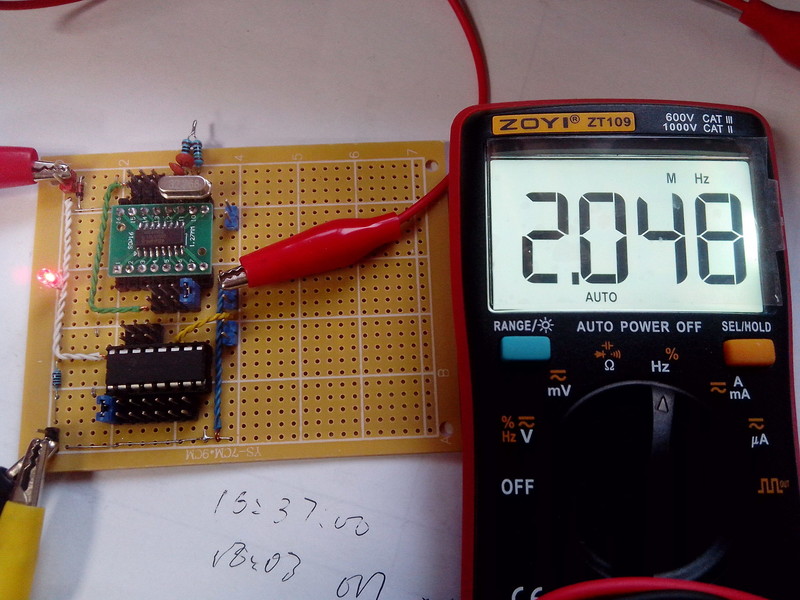

32.768m经4060分频得到2.048mhz,1.024mhz,512khz,

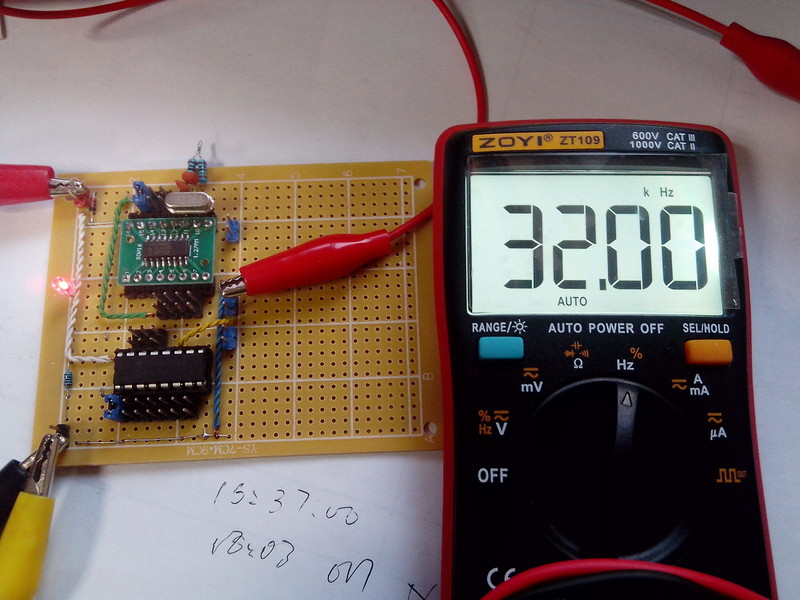

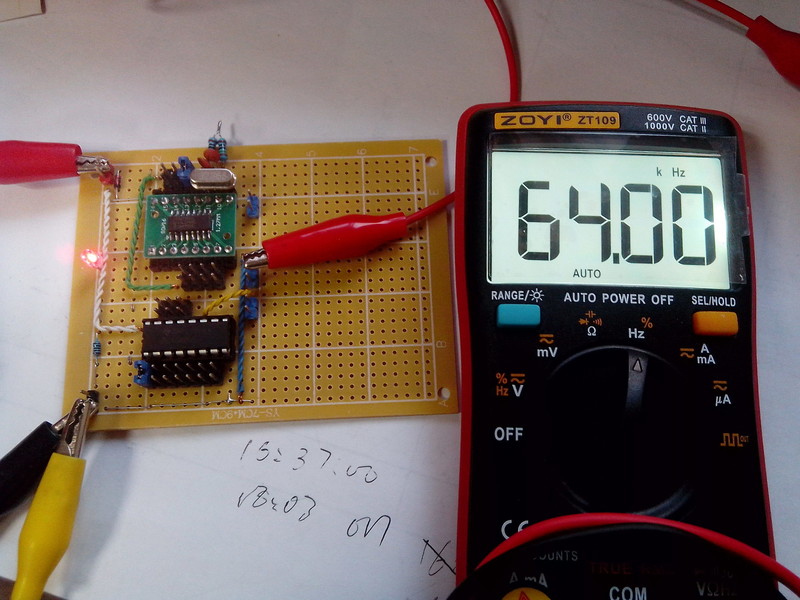

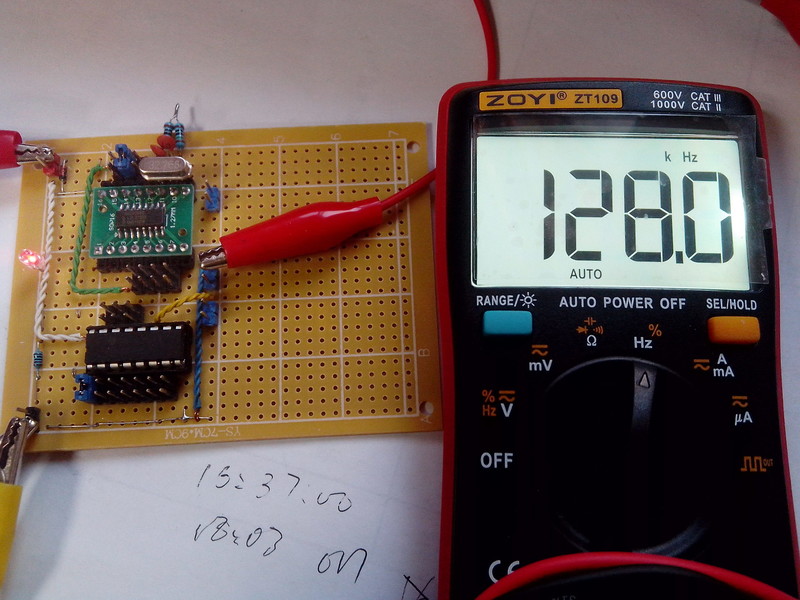

256khz,128khz,64khz,32khz,8khz,4khz,2khz
中间没有16khz,

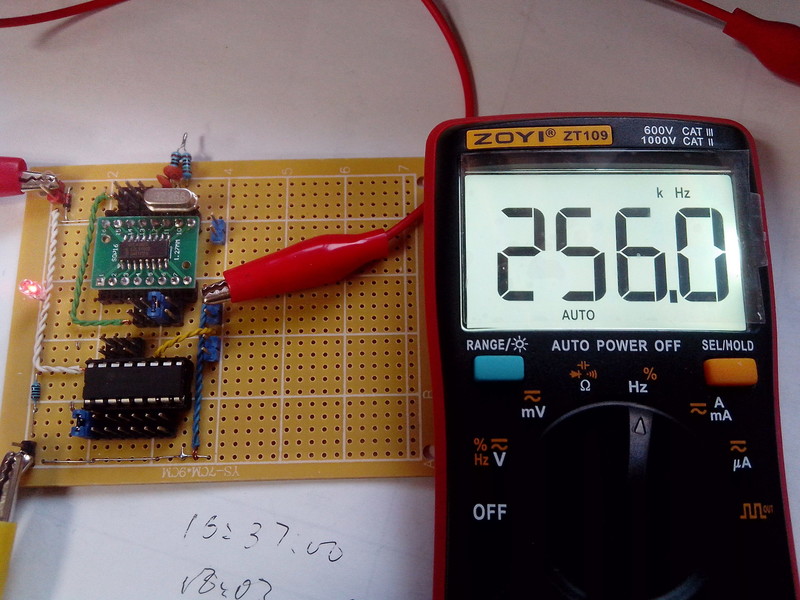

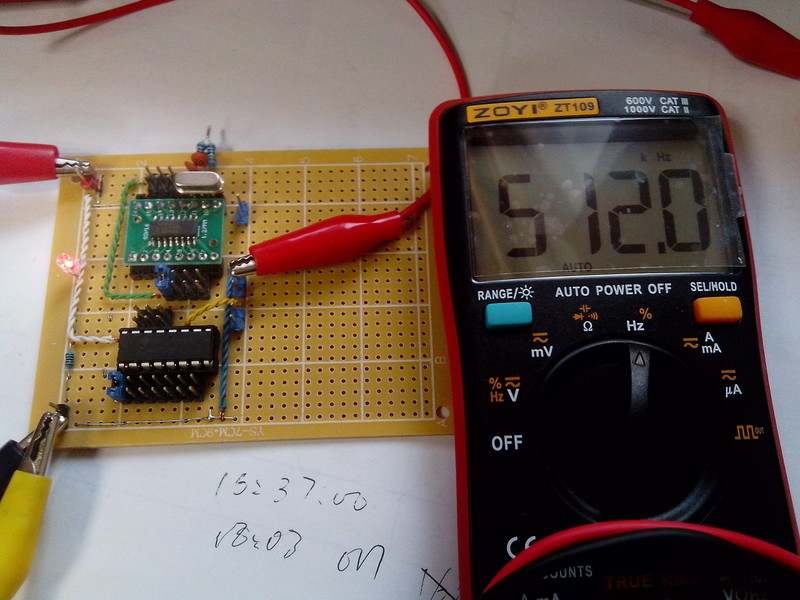

这是512khz,

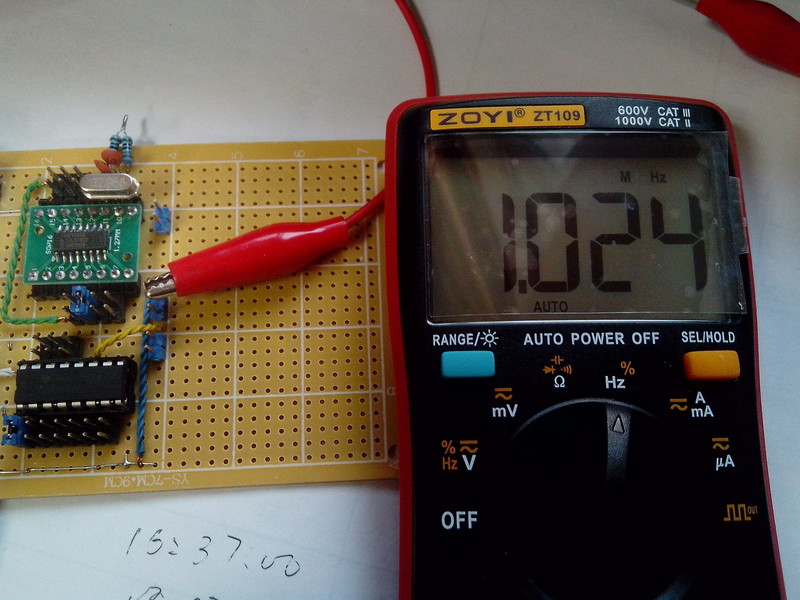

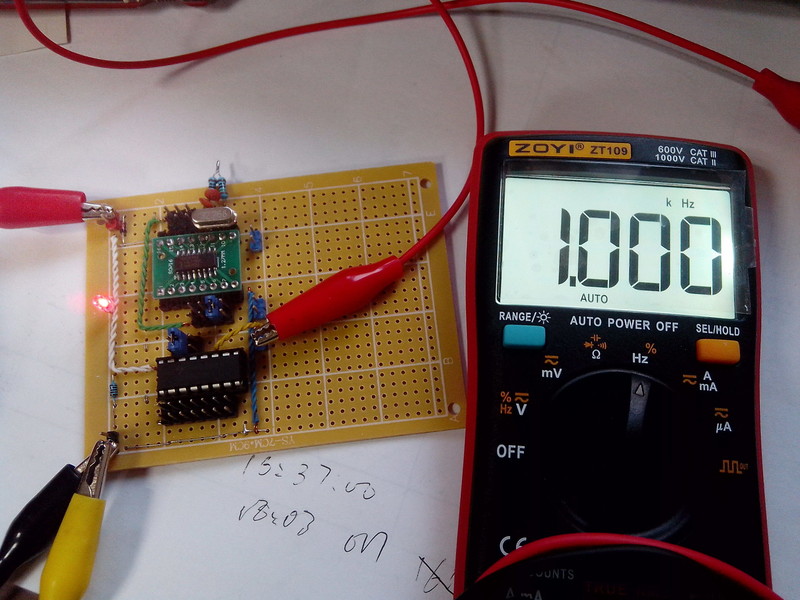

这是1.024mhz,

还是点亮屏幕看得清楚些

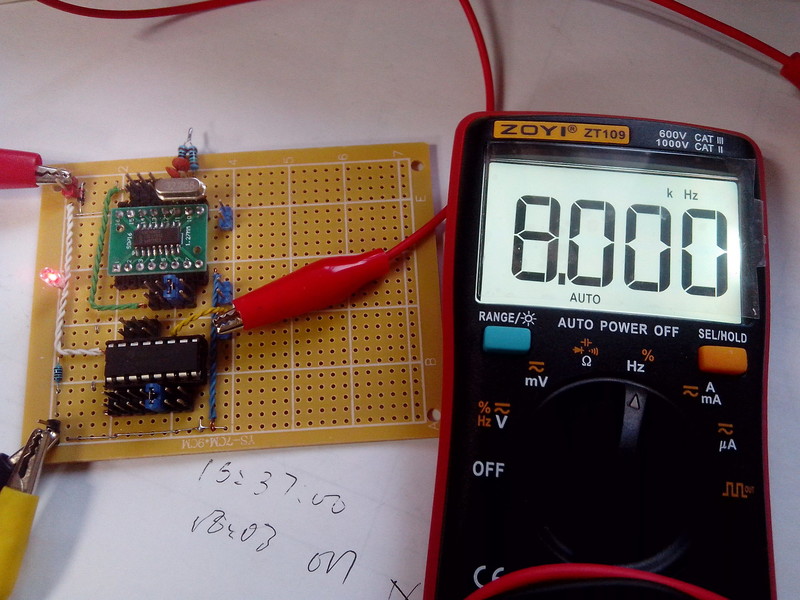

这个8khz信号，上面芯片也能输出，下面这个二级分频芯片也能输出

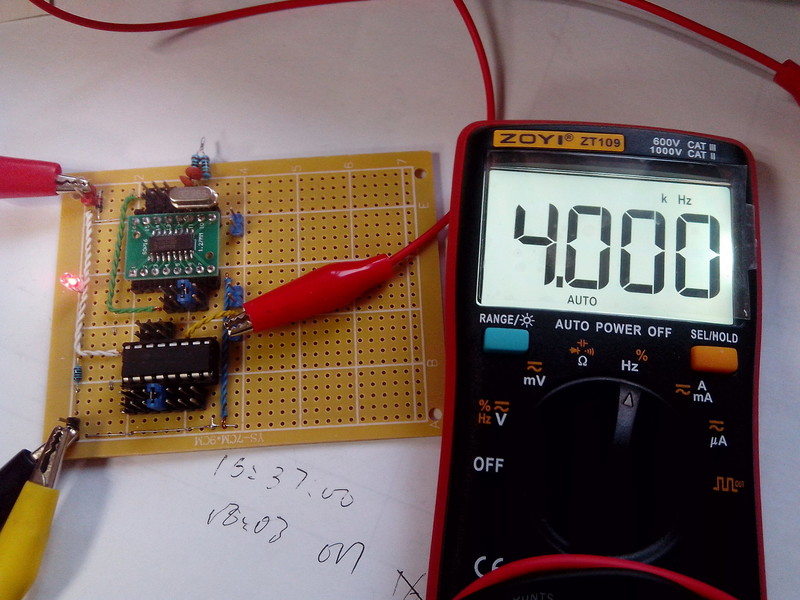

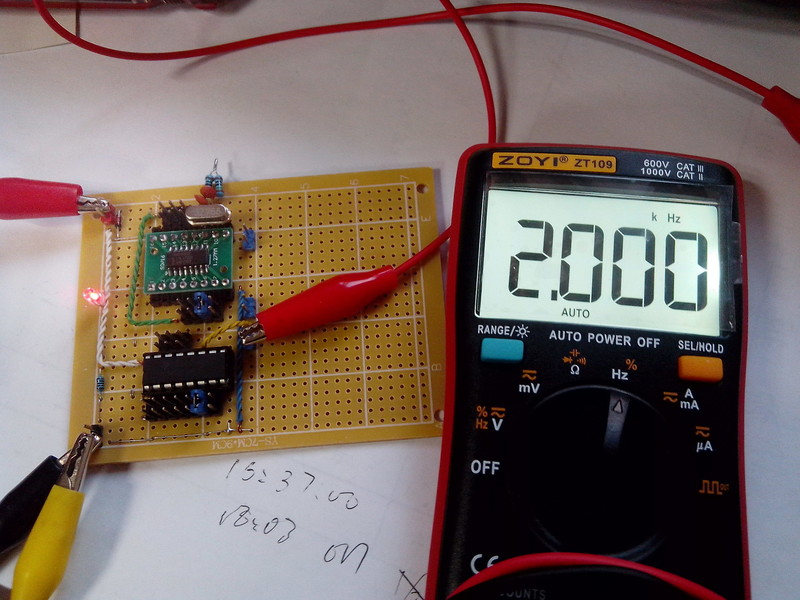

只要选对输入频率，8/4/2khz这几个频率就由下面芯片输出了

这样还能补上上面芯片缺失的16khz的频率

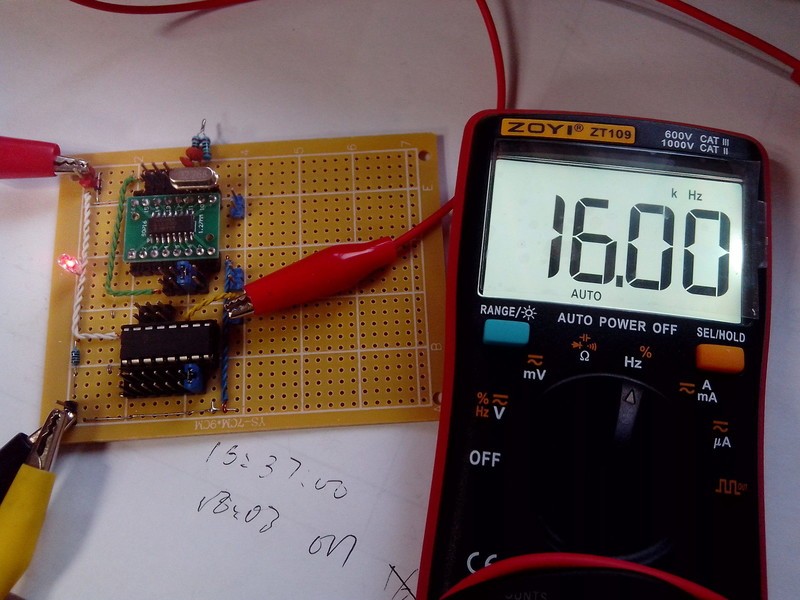

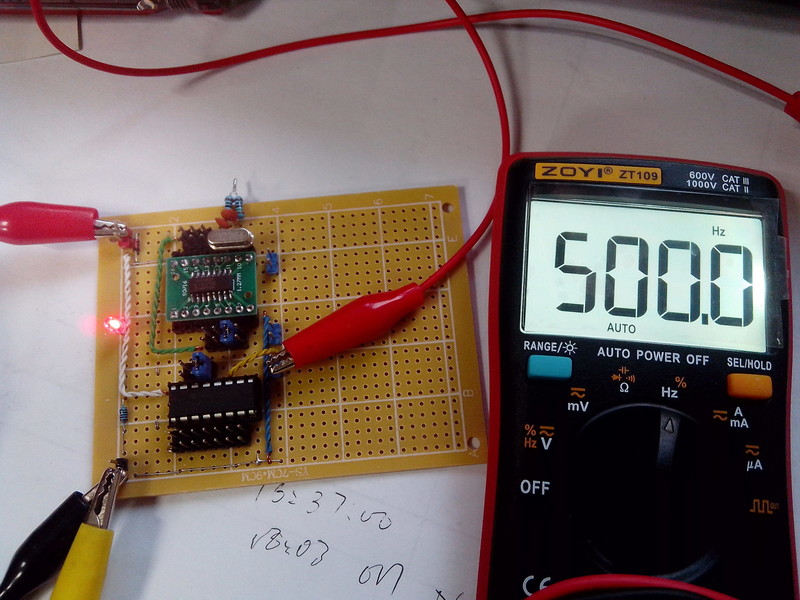

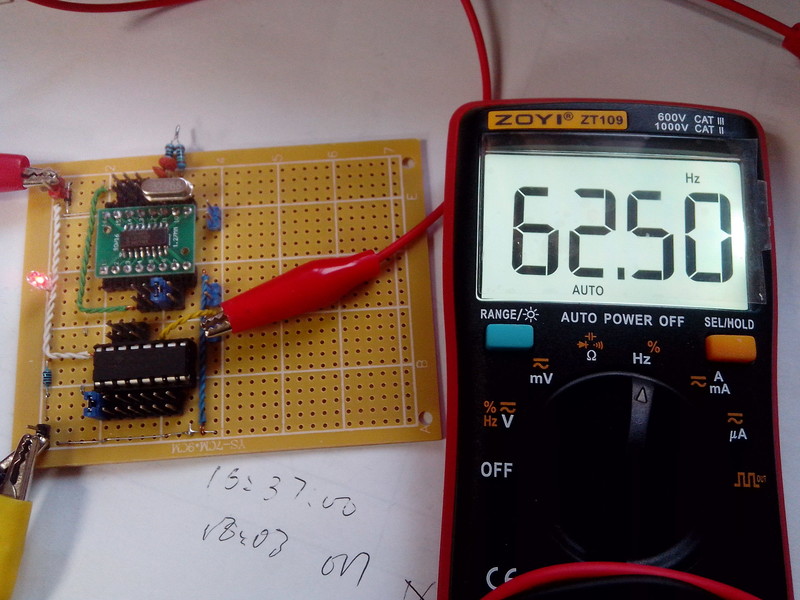

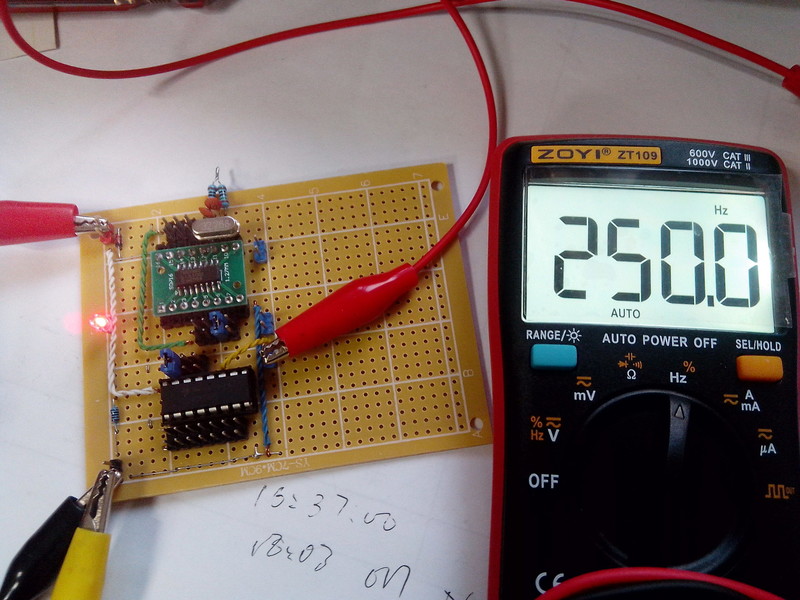

下面芯片承接上面的256khz信号输入，继续分频，得到16khz，
8khz，4khz，2khz，1khz，500hz，250hz，62.5hz，

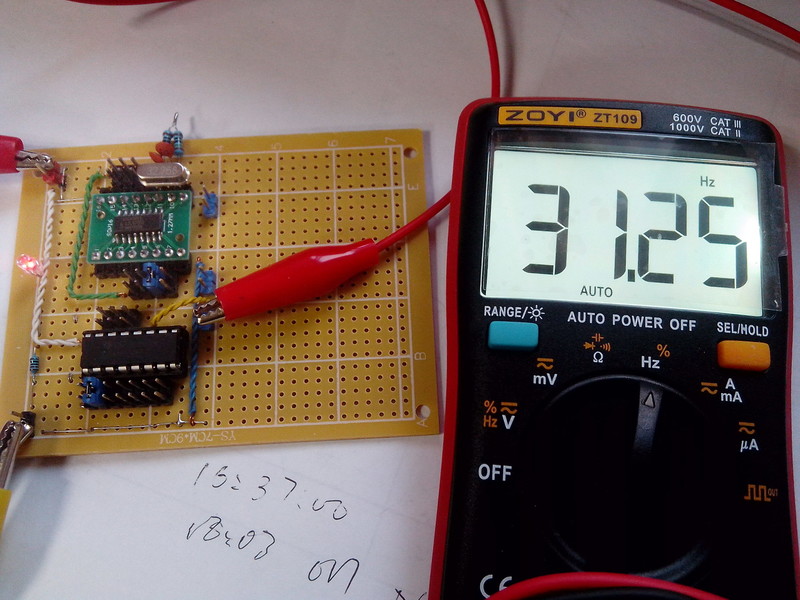

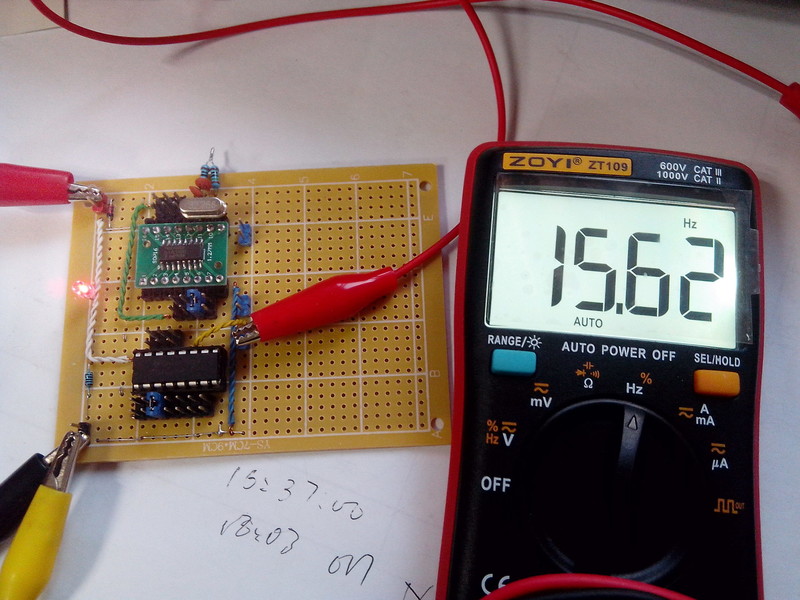

32.25hz，500hz，15.625hz

选择最低信号2k输入，可以分到1.953125hz的信号输出

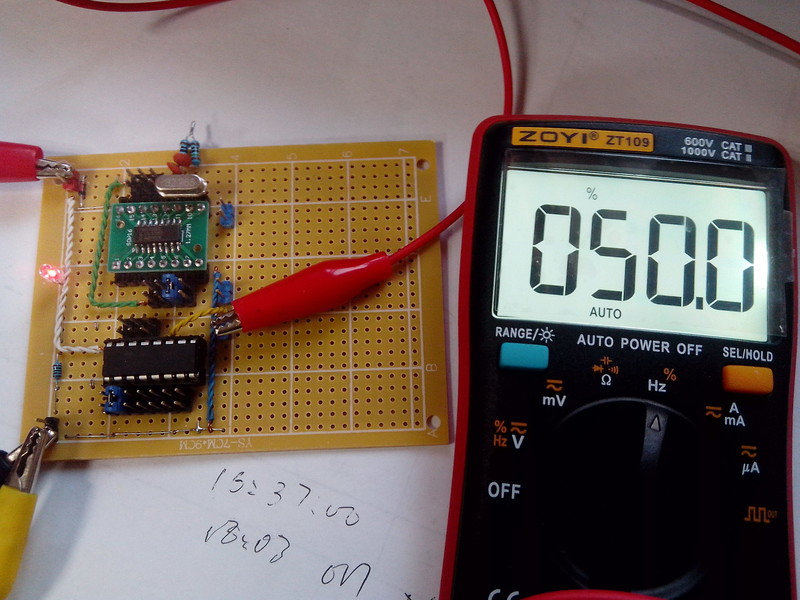

占比都是

wgsd · 发表于 2018-12-29 09:31:03

楼主用的什么4060，能工作到30多MHz的不易。

人艰不拆 · 发表于 2018-12-29 09:33:09

wgsd 发表于 2018-12-29 09:31
楼主用的什么4060，能工作到30多MHz的不易。

上面是74hc4060，下面是cd4060

wgsd · 发表于 2018-12-29 09:39:50

人艰不拆发表于 2018-12-29 09:33
上面是74hc4060，下面是cd4060

奥，74系列。

kyhwhb · 发表于 2018-12-29 10:05:30

原来还有32.768mhz的晶振,只见过32.768KHZ晶振。

人艰不拆 · 发表于 2018-12-29 10:14:32

巍巍兴安发表于 2018-12-29 10:05
原来还有32.768mhz的晶振,只见过32.768KHZ晶振。

哈哈，我原来也不知道，是买32.768k晶振买错了，给了这个，当时一点用处没有，可是现在竟然发挥作用了

锐意如风 · 发表于 2018-12-29 10:54:18

测量个u盘的12MHz差不多就知道它的上限

人艰不拆 · 发表于 2018-12-29 10:58:20

锐意如风发表于 2018-12-29 10:54
测量个u盘的12MHz差不多就知道它的上限

我试了能测到16mhz，12肯定没问题啊

wgsd · 发表于 2018-12-29 11:00:06

人艰不拆发表于 2018-12-29 10:14
哈哈，我原来也不知道，是买32.768k晶振买错了，给了这个，当时一点用处没有，可是现在竟然发挥作用了 ...

这个做时钟计时精度会高些。

ynqjzzh · 发表于 2018-12-29 11:03:31

前来支持，我一般用不到测量频率
