众仪M0到了，拆开看看

chen131578 · 发表于 2018-12-29 22:20:01

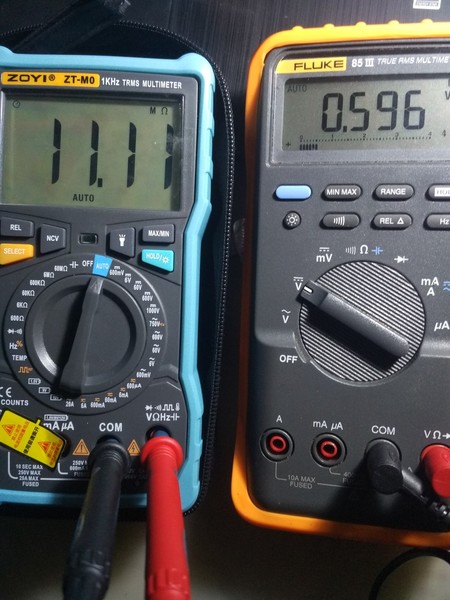

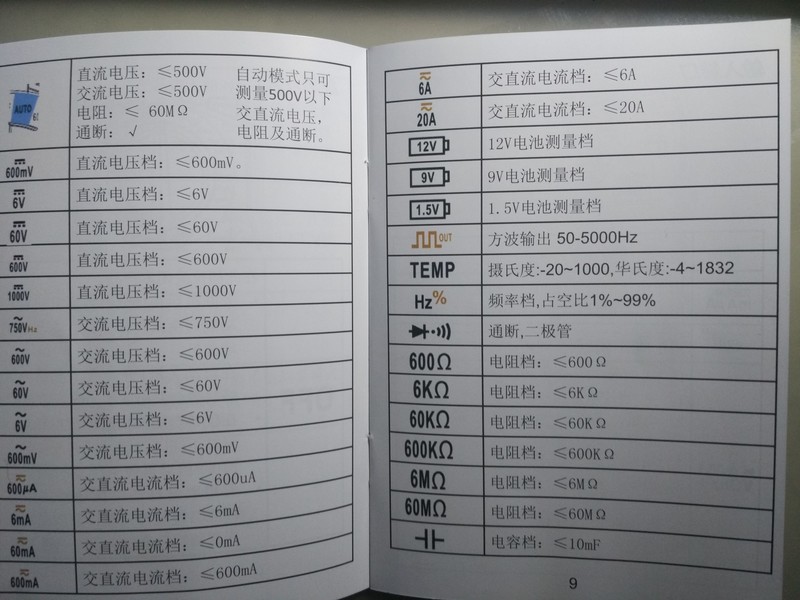

补充点图，以前估测AUTO档位功能，从说明书看出与S1一样：交直流电压、电阻和通断。机制和S1应该一样的，没看到电阻到电压的切换电压是多少，用电源

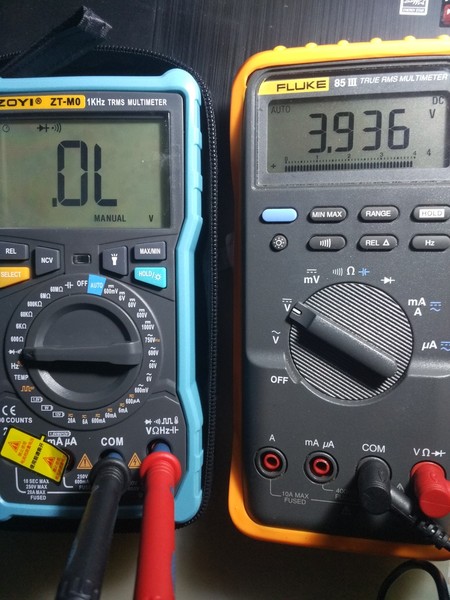

，试了下也是0.8V多点。二极管通断档开路电压4V，测LED方便了。

xo304 · 发表于 2018-12-30 01:22:38

作业写得好

fslichong · 发表于 2018-12-30 06:58:54

没猜到，没猜到这个居然不是自动档的，但不是自动档的表反应速度就应该比较快

kyhwhb · 发表于 2018-12-30 08:22:45

fslichong 发表于 2018-12-30 06:58
没猜到，没猜到这个居然不是自动档的，但不是自动档的表反应速度就应该比较快
...

那个AUTO档位不是很分明吗

kyhwhb · 发表于 2018-12-30 08:33:28

wgsd 发表于 2018-12-29 21:09
U2应该是3V稳压器。是这样的话，对整机精度和稳定性有明显提高。

可以看到是7130-1丝印，低功耗低压差三端稳压器。使用锂电池无压力！

wgsd · 发表于 2018-12-30 09:04:46

巍巍兴安发表于 2018-12-30 08:33
可以看到是7130-1丝印，低功耗低压差三端稳压器。使用锂电池无压力！

众议在前进，芯片对电源电压的敏感问题杜绝了。

散淡021 · 发表于 2018-12-30 09:06:27

谢谢分享！

应该是全手动档＋自动识别自动档（Ｓ１）　，估计是Ｓ１高级版，楼主看看自动识别档测电压是否是第一次特快，马上再测第二次就慢了？

勇闯沙滩 · 发表于 2018-12-30 09:29:48

拨盘的设计与各种老表一样的。表的三围挺大，干活还得这大点的。特喜欢这种4.5V电源的，可用各种锂电池改造。M1反显的比ZT-X电池耐用多了。

锐意如风 · 发表于 2018-12-30 09:40:21

三个鸡肋的电池测量挡就是凑数的，完全是画蛇添足

锐意如风 · 发表于 2018-12-30 09:45:39

只要不是3v供电的单片机架构万用表必须有低压差低功耗的ldo将电池4.5V或9v转换成单片机需要的3V工作电压，就算最便宜的几十块的表也都有，根本不算啥，这可不是什么独特设计。
