上次只是验证了zt109的电压毫伏档内阻远远大于10M欧姆，具体多少还不知道，
这次尝试测量一下看看

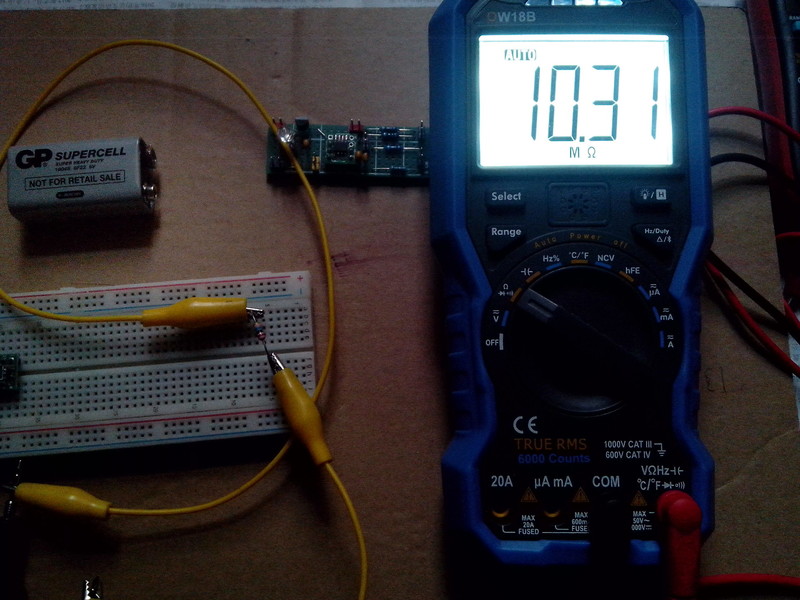

先测量对比电阻的阻值，是10.3M欧姆
(614.04 KB, 下载次数: 2)

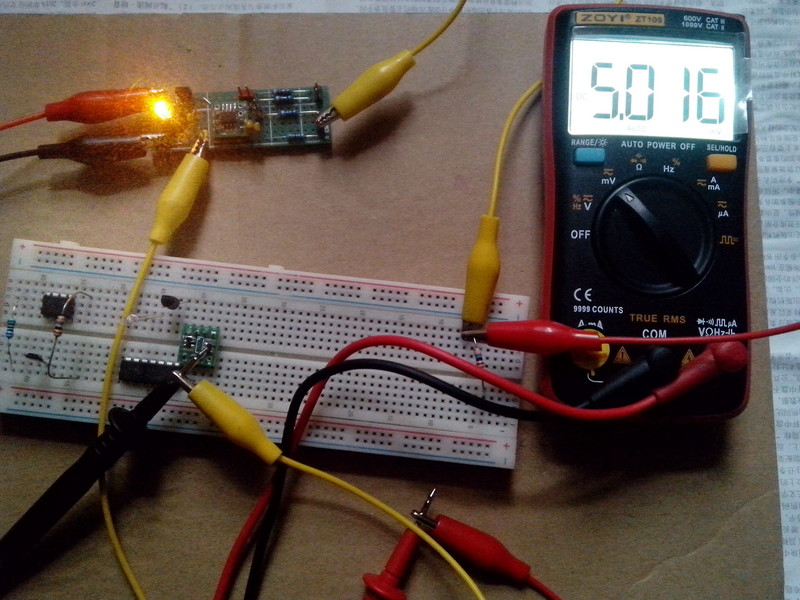

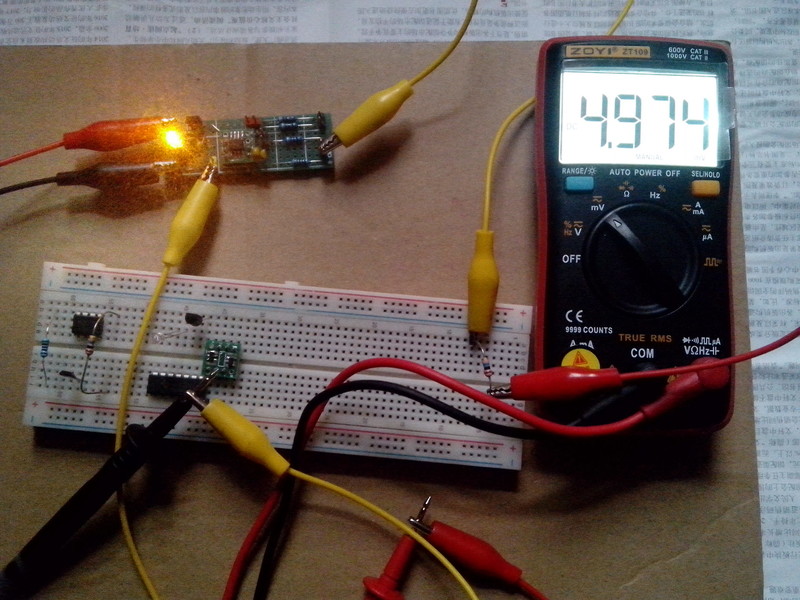

用基准供电，电压便于调整，且相对稳定，先测v档内阻
基准输出5v，都是概算，
(694.33 KB, 下载次数: 6)

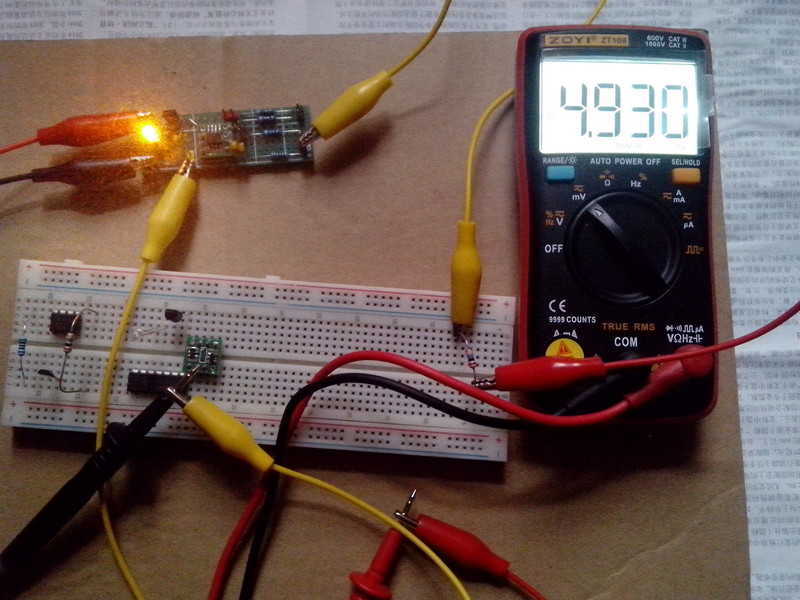

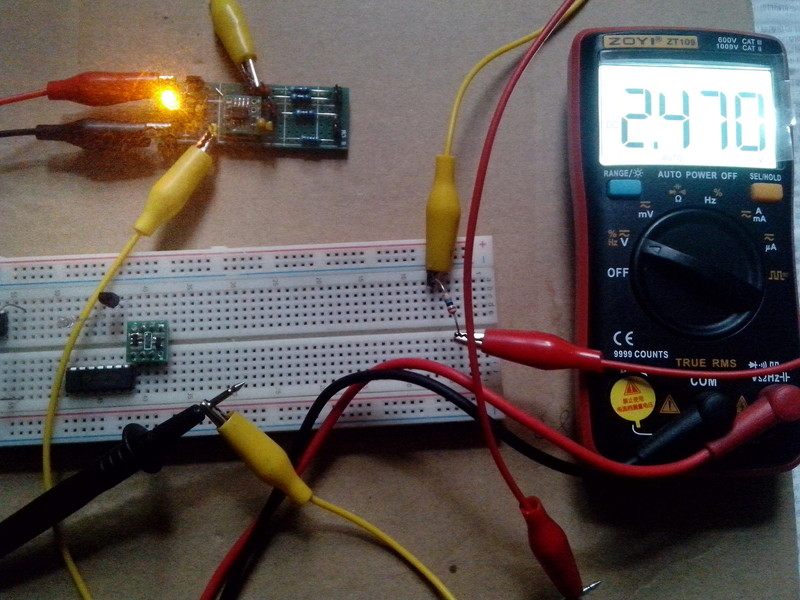

zt109上电压是2.47v，接近总电压一半，稍小些，而对比电阻是10.3M
比10M稍大，说明V档内阻基本就是10M无疑
(692.98 KB, 下载次数: 4)

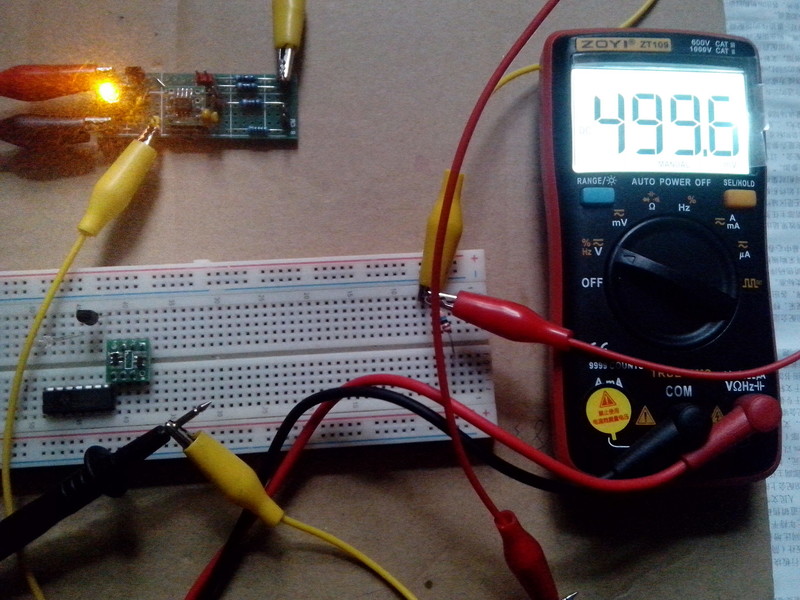

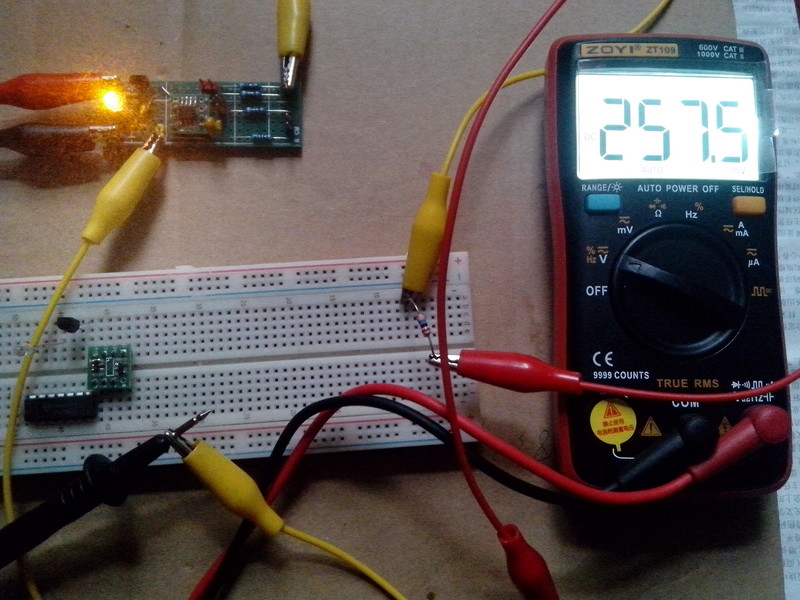

但是这张图就不好解释了，这是基准输出500mv，
zt109上电压应该小于250mv一些，但是结果却大了
可能某些因素干扰吧，也没重复试验
(686.73 KB, 下载次数: 7)
上图的总电压
(687.73 KB, 下载次数: 6)

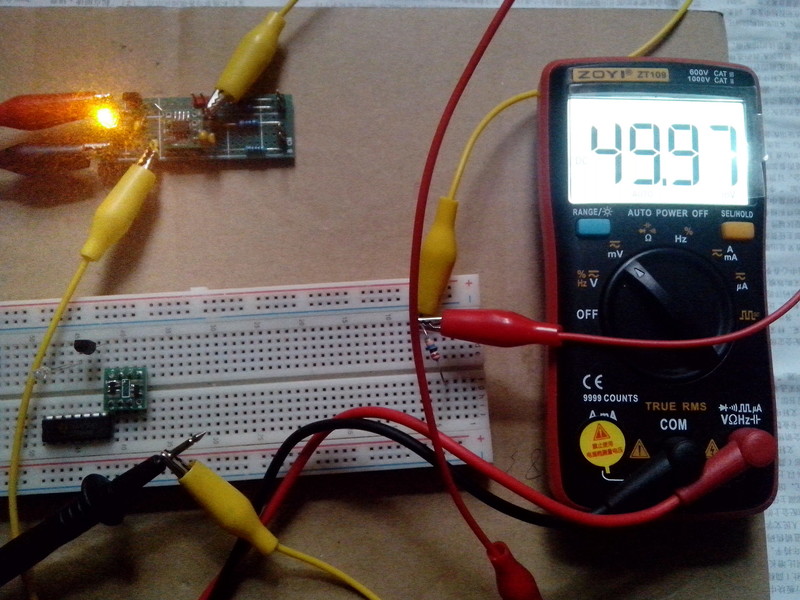

用mv档，输出总电压50mv
(681.65 KB, 下载次数: 6)

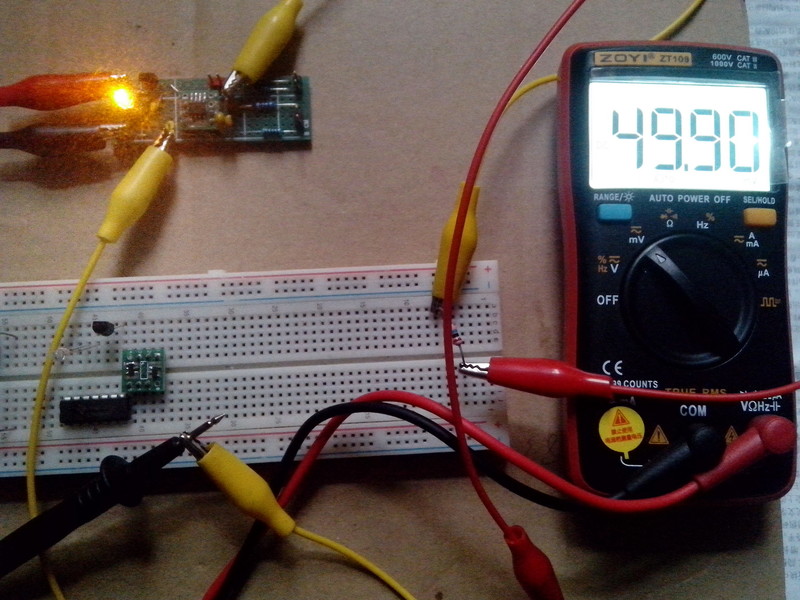

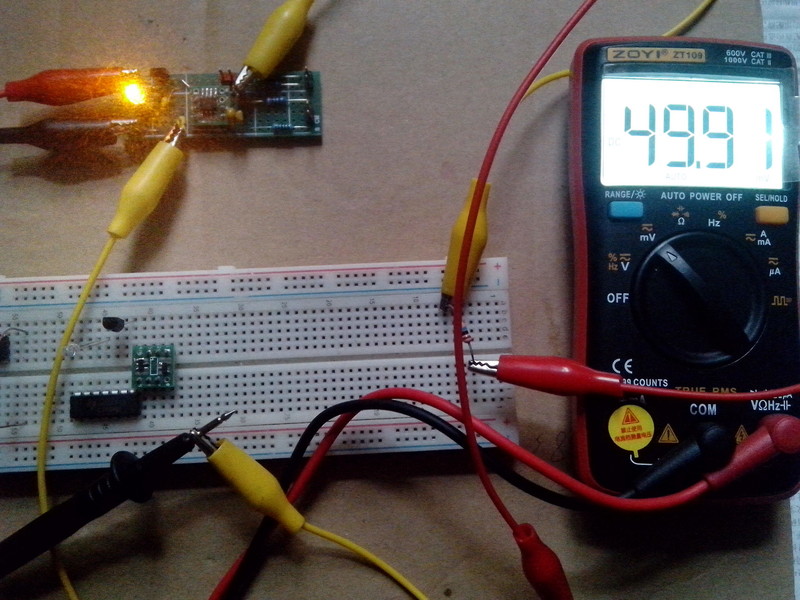

zt109上分压49.9mv，不是很稳定的，人体的移动都会干扰它的显示结果
特别是冬天，静电相对大，就算平均49.9mv吧

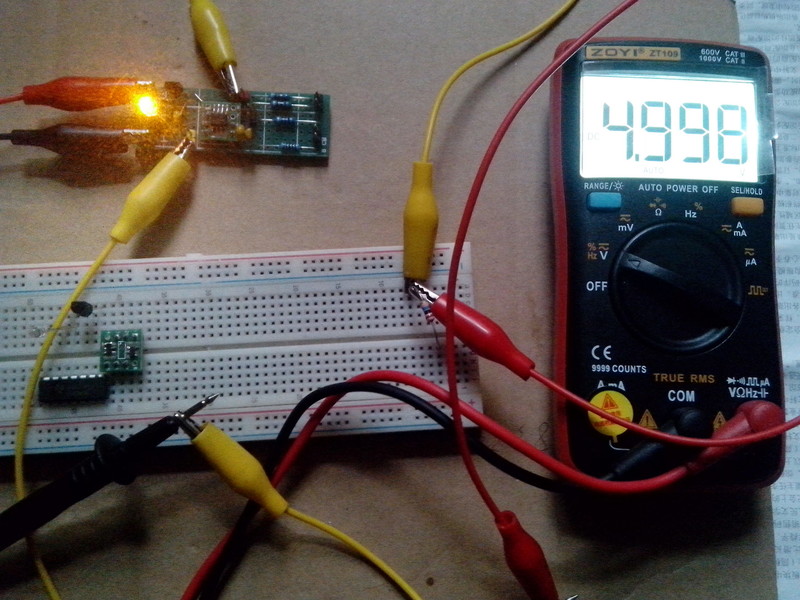

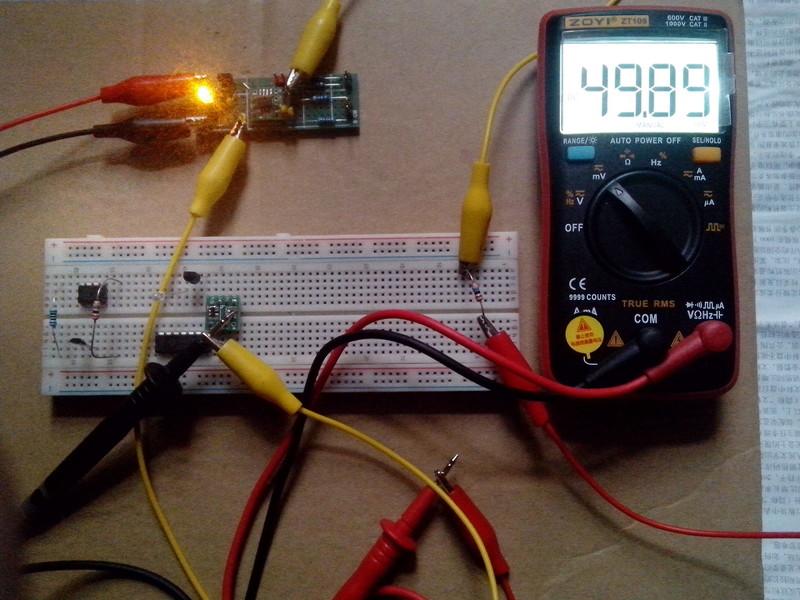

(677.48 KB, 下载次数: 5)
(691.46 KB, 下载次数: 5)
(707.52 KB, 下载次数: 8)
设zt109内阻为x，则：
10M：x=（4.997-4.990）:4.990，x=7.1G欧姆
109的档内阻大致7.1吉欧

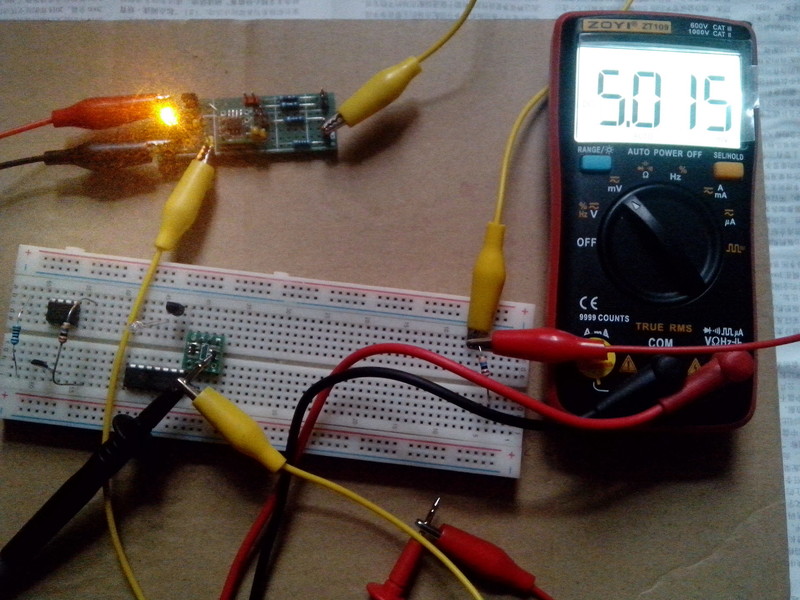

再切换个量程试试，5mv输入总电压，算5.015mv
(697.47 KB, 下载次数: 5)
(685.39 KB, 下载次数: 5)

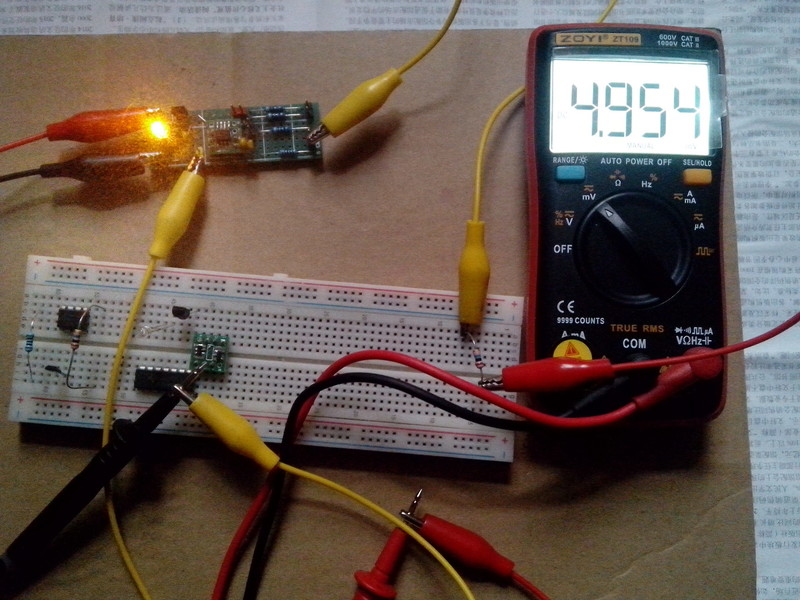

zt109上分得电压为，这就不好说了，变化很大，就算4.950mv吧
这个档位干扰更显著
(696.71 KB, 下载次数: 7)
(701.59 KB, 下载次数: 6)
(702.58 KB, 下载次数: 5)
设zt109内阻为x，则：
10M：x=（5.015-4.950）:4.950，x=760M欧姆
哈哈，竟然与上面不同量程查了近10倍，
这个还是没有最终结果，测量值太不稳定了，
可能mv档的输入电阻是不同量程下相同的，也许不相同，，这个我没有研究啊
mv档比较大的量程内阻反而比比较小的量程的内阻大，这个合理吗？
还请大家探讨与继续深入研究吧！
|
|
