三张图说明zt109的mv档两个量程内阻不同

wgsd · 发表于 2019-1-4 18:43:55

人艰不拆发表于 2019-1-4 18:16
哈哈，研究很深入嘛

过讲了，互相探讨。

散淡021 · 发表于 2019-1-4 20:07:40

本帖最后由散淡021 于 2019-1-4 20:54 编辑

人艰不拆发表于 2019-1-4 18:16
不奇怪啊，两档内阻差10倍，一个显示5mv，这档量程是10mv，一个自然显示50mv了，因为电流基本一样的，这 ...

109我没有，但看蓝按键是量程锁定吧？

但你三张图片都是AUTO自动档。没有用量程锁定？

人艰不拆 · 发表于 2019-1-4 20:13:59

散淡021 发表于 2019-1-4 20:07
109我没有，但看蓝按键是量程锁定吧？

但你三张图片都是AUTO自动档。

我记得好象是按的黄色键，哈哈，记不清楚了

散淡021 · 发表于 2019-1-4 20:52:36

本帖最后由散淡021 于 2019-1-4 21:38 编辑

人艰不拆发表于 2019-1-4 20:13
我记得好象是按的黄色键，哈哈，记不清楚了

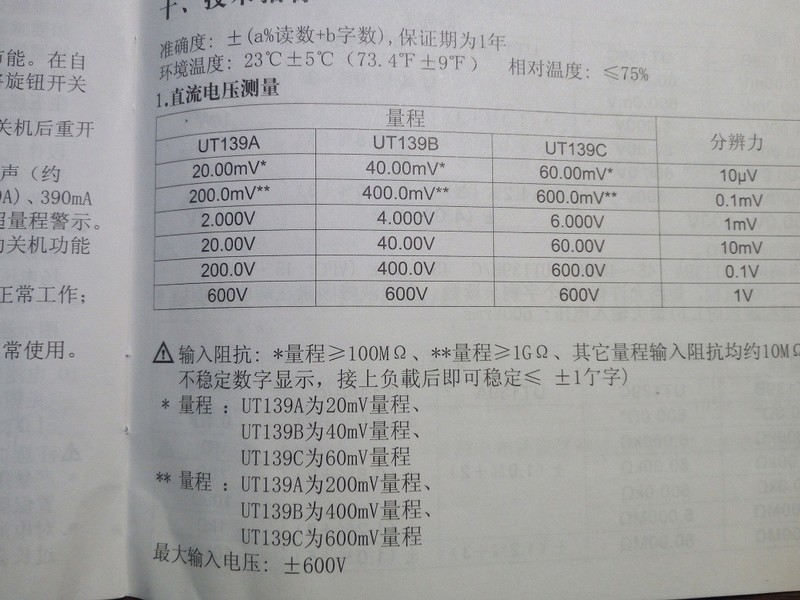

我是在搞玩具表外加电池估测兆欧时，发现二档毫伏档内阻不一样并且是反的，后在139说明里看到差10倍。现在看到你测得也是10倍。
我记性不行，就是想不起当时用啥土法估测的，刚用三极管串（219与X并联）加电池，互相变换二表的毫伏档位，测出二档一样内阻，139也是（这个方式不对）

你上面的测试请画个草图，让我试试，谢谢（我当时的记忆、139的说明书、与你上面的结果一至）


散淡021 · 发表于 2019-1-4 21:30:00

人艰不拆发表于 2019-1-4 18:16
不奇怪啊，两档内阻差10倍，一个显示5mv，这档量程是10mv，一个自然显示50mv了，因为电流基本一样的，这 ...

我上面说没想通是指我当时试的时候，看表显示OL是与没超量程时内阻不同（可能记错）

你这句话“两档内阻差10倍，一个显示5mv，这档量程是10mv，一个自然显示50mv了，因为电流基本一样的，这档量程是100mv的“
我又搞晕了，电流相同，那内阻该是100毫伏档大。

人艰不拆 · 发表于 2019-1-4 21:36:56

散淡021 发表于 2019-1-4 20:52
我是在搞玩具表外加电池估测兆欧时，发现二档毫伏档内阻不一样并且是反的，后在139说明里看到差10倍。现 ...

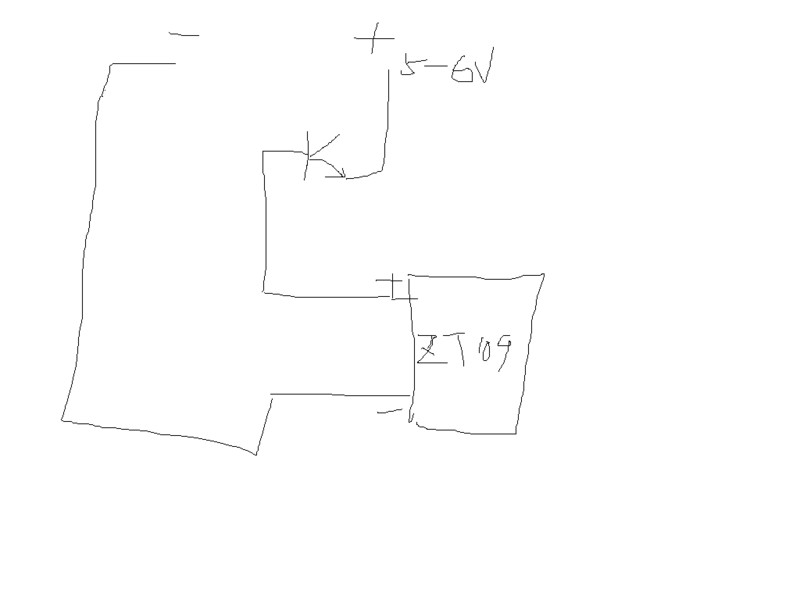

哈哈，其实很简单，就是这样子

散淡021 · 发表于 2019-1-4 22:33:44

本帖最后由散淡021 于 2019-1-4 22:36 编辑

人艰不拆发表于 2019-1-4 21:36
哈哈，其实很简单，就是这样子

谢谢！

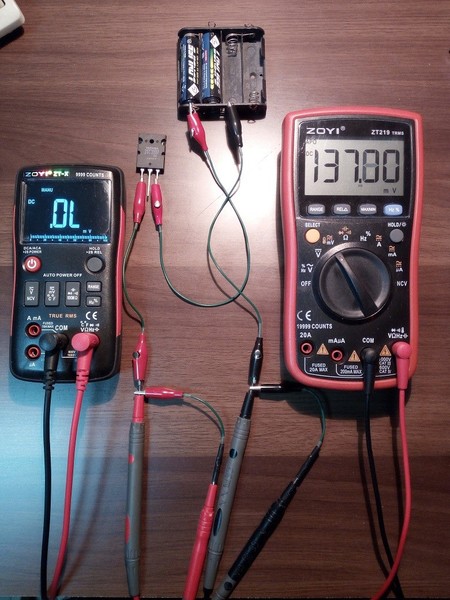

我前面试的就是这个图，电压、三极管、电容我都更换几种试了都不行，
你的判断结果是对的，你的测试方式我没搞出。

按你的图最后都ＯＬ，　而我并个１０Ｍ电阻后再去掉，就会有读数，但最后都是ＯＬ

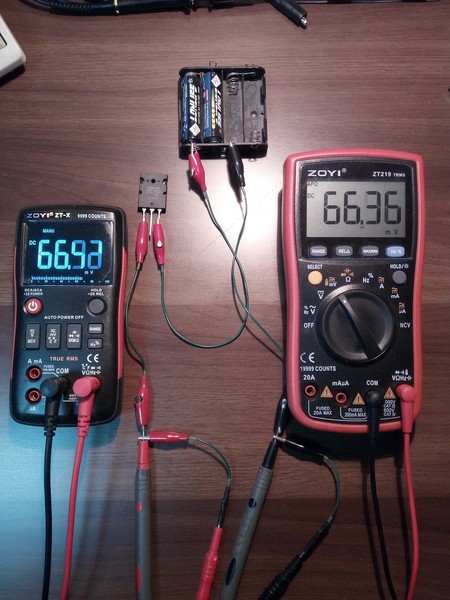

而下面双表中２１９打到电压档（相当于１０Ｍ），Ｘ二档互换但二次读数一样，因１０Ｍ电阻用１００Ｍ和１０００Ｍ内阻测出读数应该差不多。


人艰不拆 · 发表于 2019-1-4 23:08:32

散淡021 发表于 2019-1-4 22:33
谢谢！

我前面试的就是这个图，电压、三极管、电容我都更换几种试了都不行，

你的这个大管可能漏电大吧，不同管子漏电可能不一样啊，哈哈，您很有探索精神啊

wgh1027 · 发表于 2019-1-4 23:15:06

散淡021 发表于 2019-1-4 17:24
谢谢分享！

你的方法基本较准确（你二次被测表都显示在量程内，我感觉被测表显示OL时内阻更小，这点我还没 ...

超量程后保护二极管导通了，所以内阻下降了。

人艰不拆 · 发表于 2019-1-4 23:21:32

散淡021 发表于 2019-1-4 22:33
谢谢！

我前面试的就是这个图，电压、三极管、电容我都更换几种试了都不行，

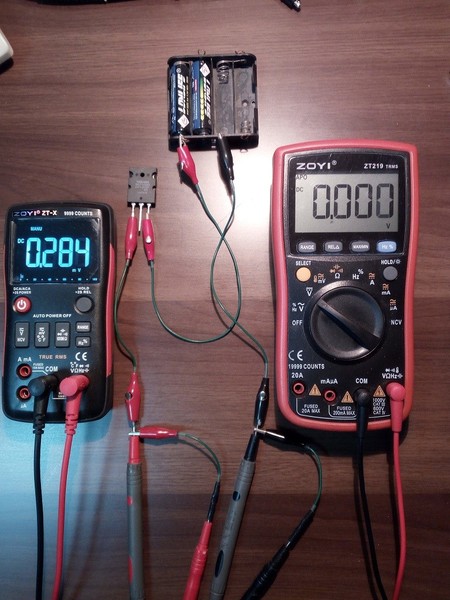

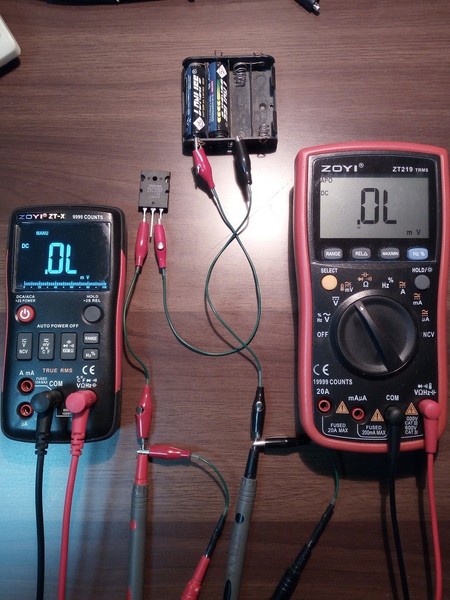

看你的最后一图，三极管漏电流是大致28pA，第三张图两表并联吧，总内阻是5G欧姆，为什么一个显示，一个不显示呢，这个按键表我看不懂是处在什么档位
