ZOYI众仪 ZT-M1万用表

光速飞行

atz123 发表于 2019-1-5 19:13
我也看到这个模拟条好像不太对。

不是不对，只是不是实时罢了。

儒生

整机工作电流多大?

zlmimg

二极管档电压多少？背光应该是恒压了吧？好像有个3V稳压芯片。

光速飞行

儒生 发表于 2019-1-5 19:36
整机工作电流多大?

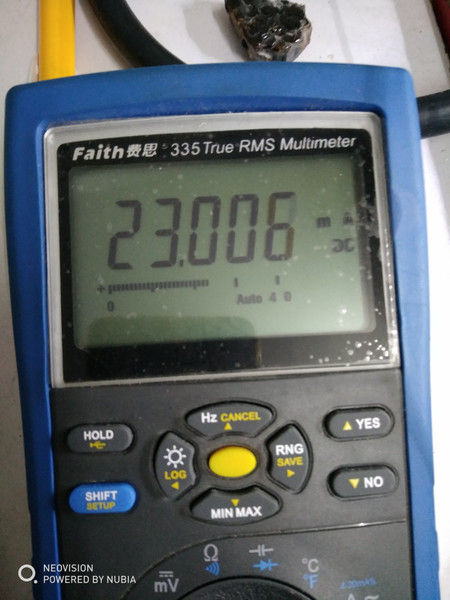

现在测量了，工作电流是23mA，工作电流是很大了，比其它表大些。

光速飞行

zlmimg 发表于 2019-1-5 19:43
二极管档电压多少？背光应该是恒压了吧？好像有个3V稳压芯片。

二极管档开路电压3.2V，众仪表都差不多这个电压。

儒生

光速飞行 发表于 2019-1-5 19:50
现在测量了，工作电流是23mA，工作电流是很大了，比其它表大些。
...

整机功耗了得……
再求得背光是否恒压，控流电阻肯定是要改的了

光速飞行

儒生 发表于 2019-1-5 23:03
整机功耗了得……
再求得背光是否恒压，控流电阻肯定是要改的了

你不是也有吗，回来了，你就慢慢的做吧

kyhwhb

背光亮度最好是改成自动控制的。

勇闯沙滩

atz123 发表于 2019-1-5 19:12
期待您的测试！！！

北国边疆路途遥远，您的期待不负所望。

锐意如风

wgsd 发表于 2019-1-5 18:18
这个要改外基准得割线路板了，但0660内基准于219、X用的外基准是同一个级别的，50ppm。
如果表的整体性能 ...

dtm0660的PDF中关于基准的描述：内建100ppm/℃低温飘1.2V参考电压。
