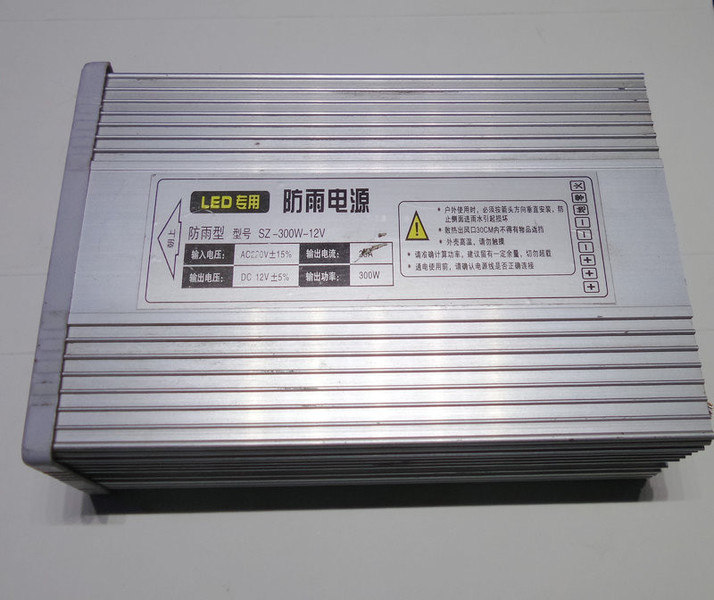

修一个坏的12V LED灯箱电源。

[复制链接]
发表在  2019-1-8 00:00:48  | 显示全部楼层 | 阅读模式
维修_改装
维修类别: 电源_充电器
在朋友那要了好几个LED 灯箱电源。有好的也有坏的。
这个是坏的。本来不想修,直接拆了外壳留下做点什么东西用。
拆了以后手痒,就给修好了。。。

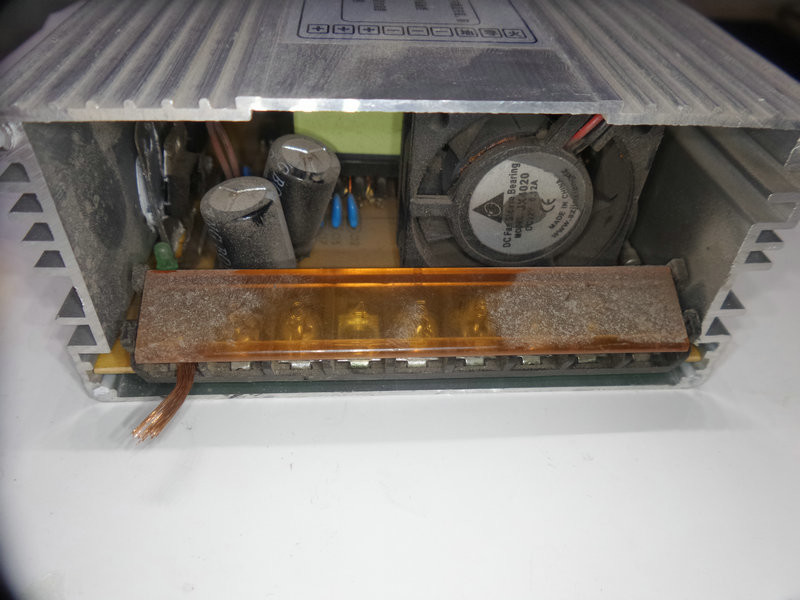

风扇直接立着装在接线端子这头了。
隐约看到低压侧电容怀了。

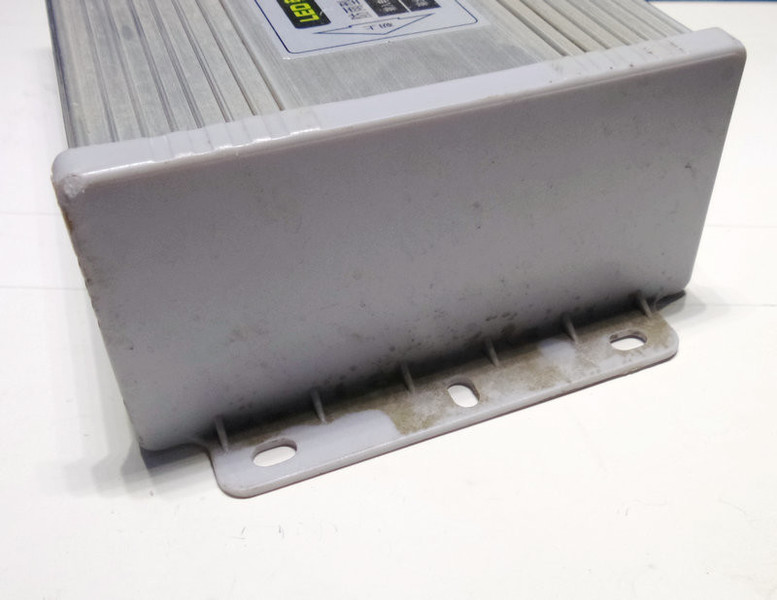

上盖没有螺丝。

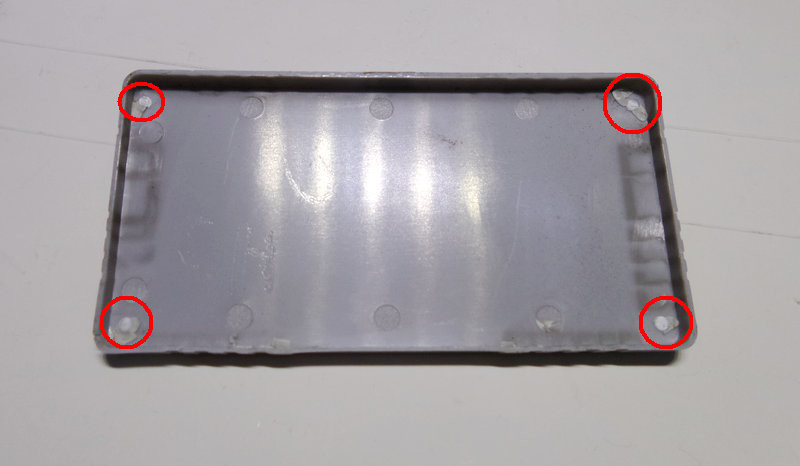

用力掰开以后发现四个点,明显断裂的痕迹。
再看外壳里面有四根灰白色塑料,这盖子应该是靠这四根塑料棍直接插在铝型材的槽内固定的。

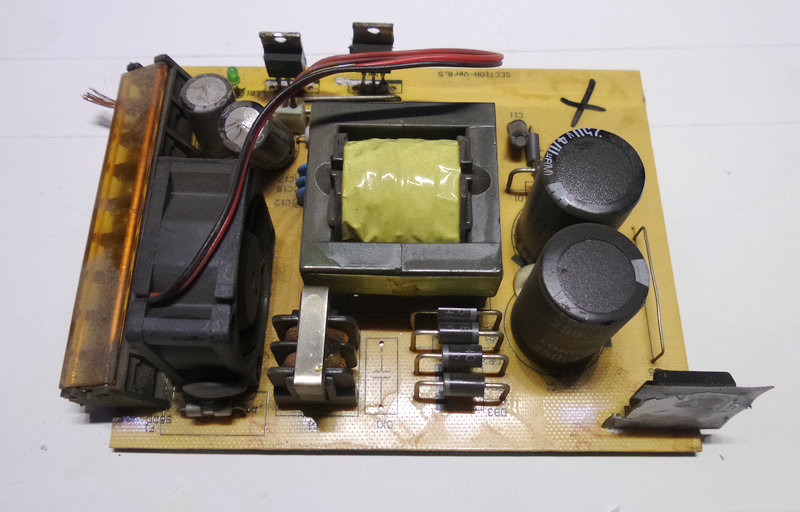

抽出电路板,板上不知谁给画了个X。

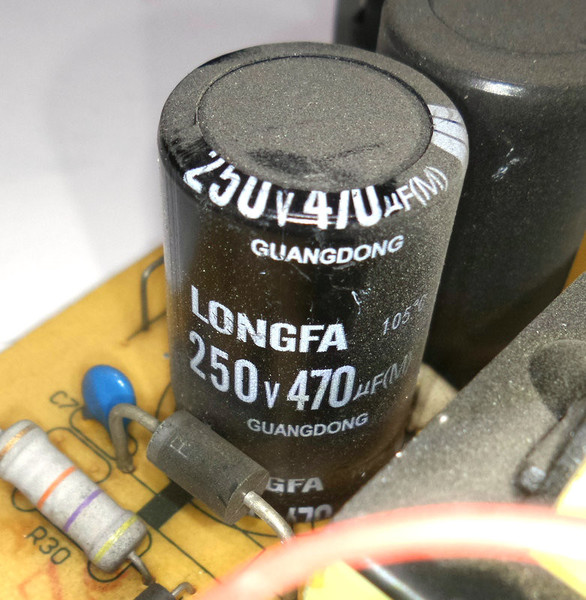

高压侧两个250V 470UF电容串联。

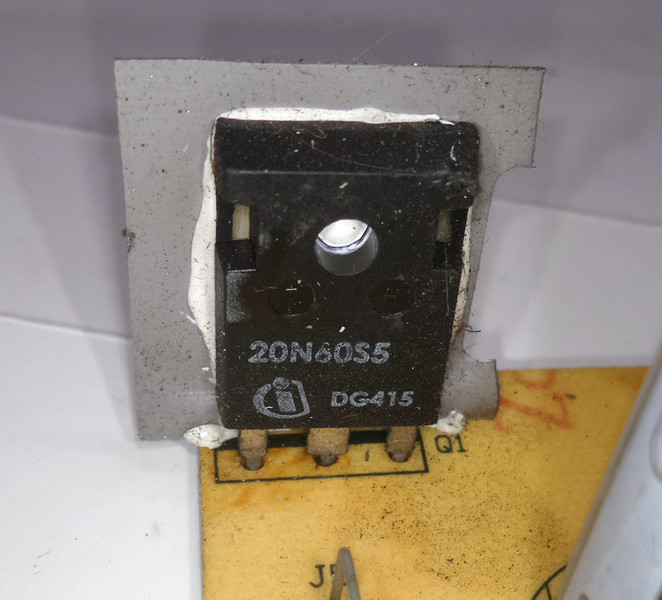

20N60场管。

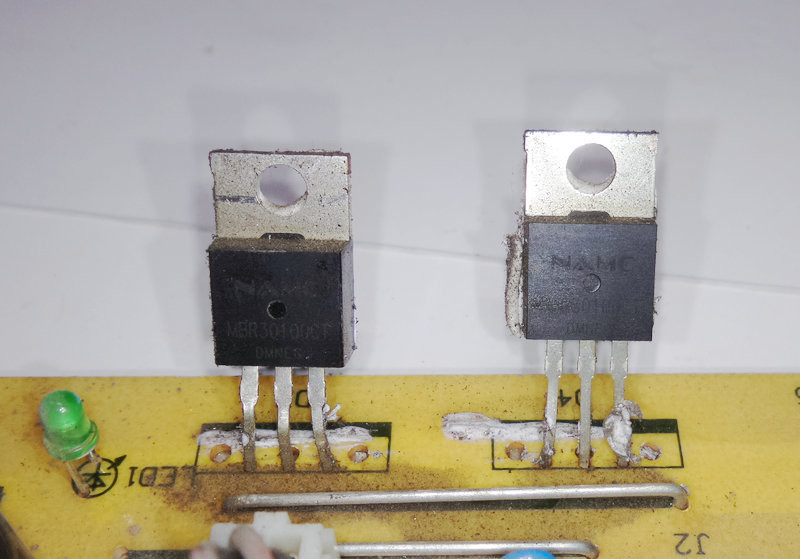

低压侧两个并联的30100肖特基。

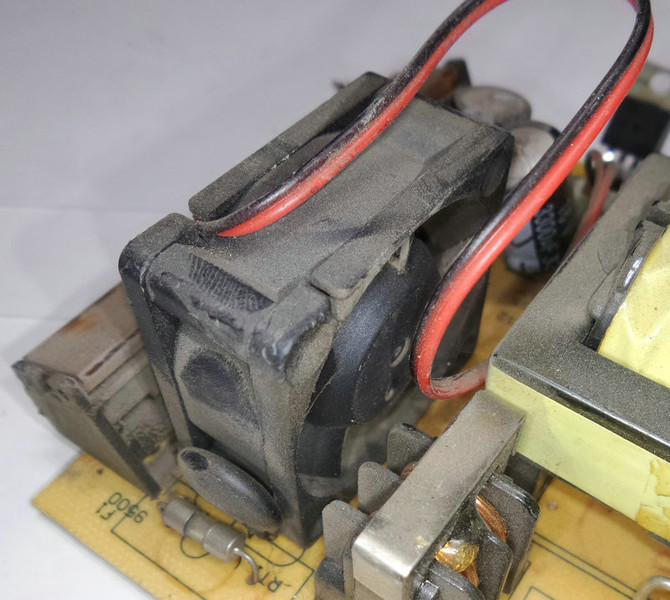

风扇是直接用胶粘在电路板上的。

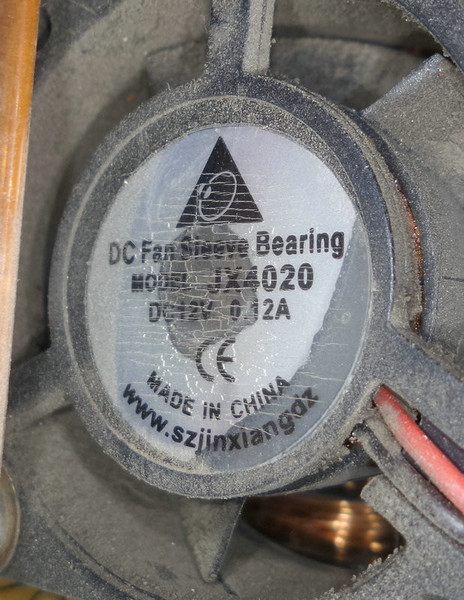

这风扇好像被谁拆过。

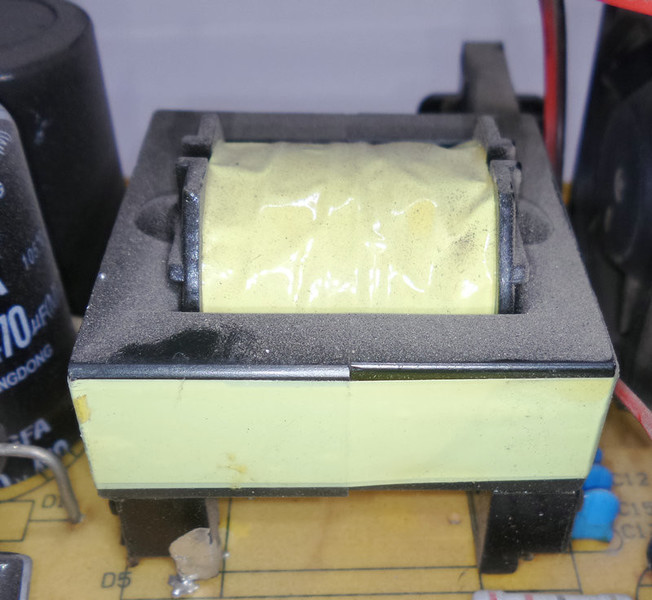

高频变压器。

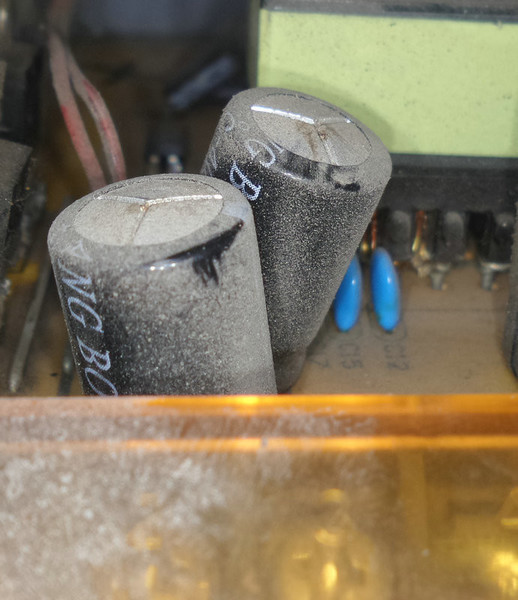

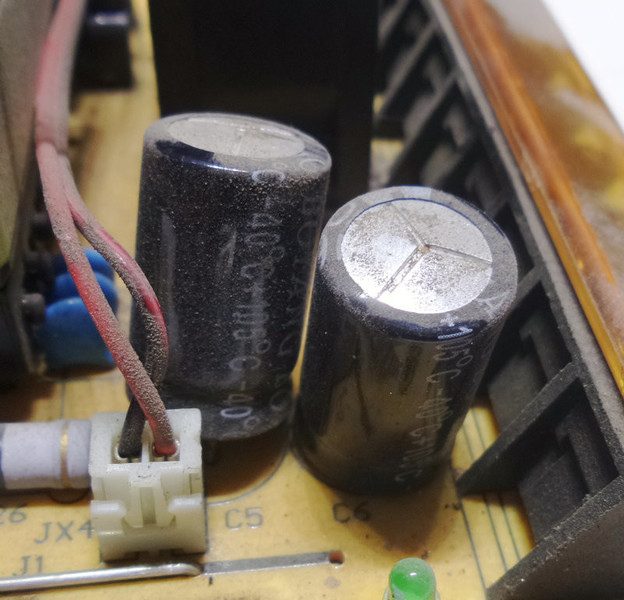

怀了的两个电容。

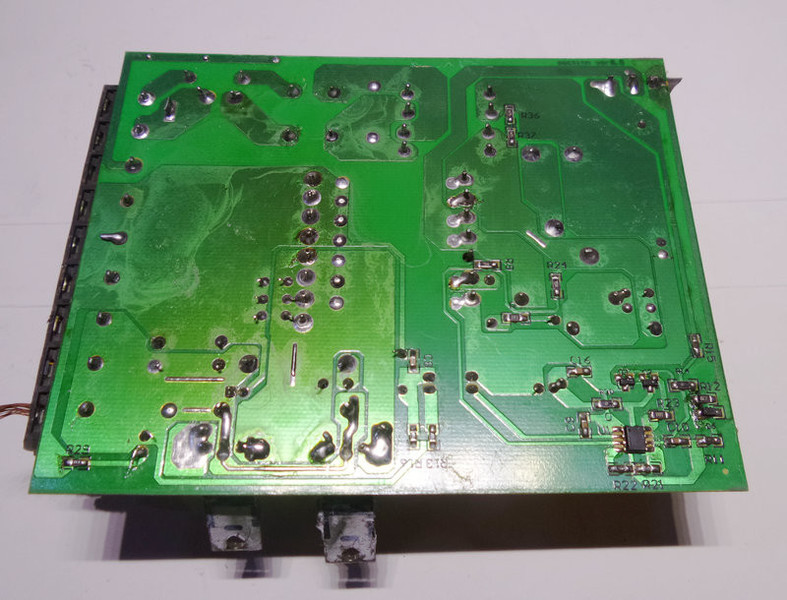

电路板背面相对干净点。

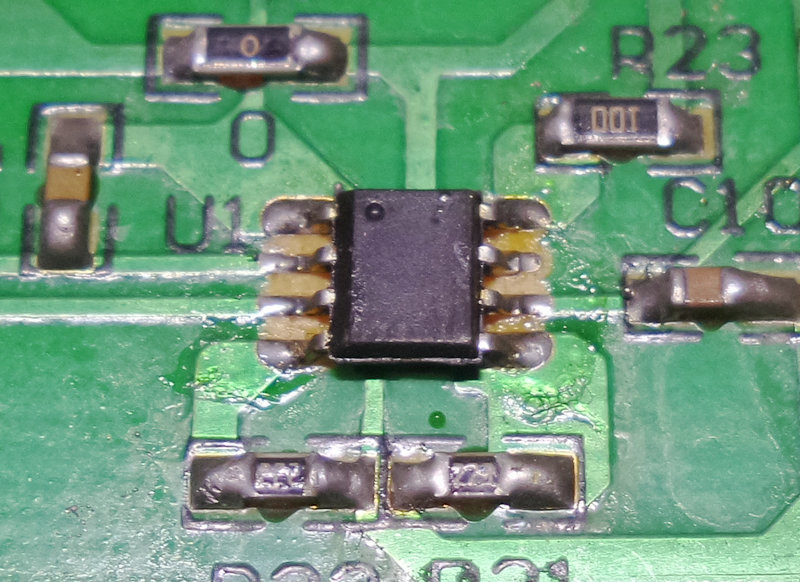

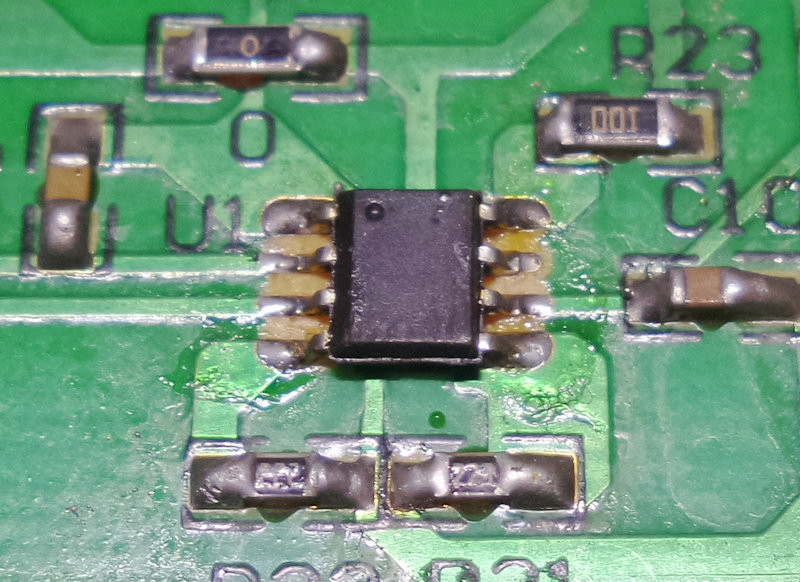

384X
目测除了低压侧这两个电容怀了以外,没有其他明显故障。
场管,肖特基都正常。通电试了下,指示灯不亮,风扇不转,无输出。

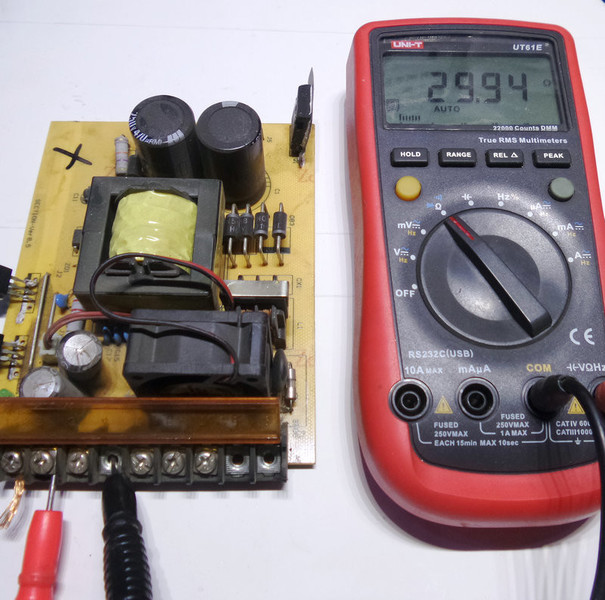

断电,电阻档测了下输出端, 30欧。

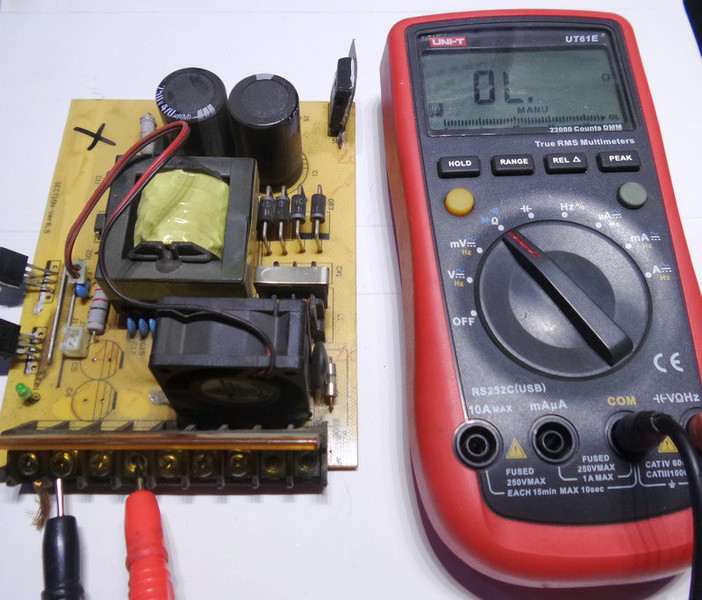

直接拆掉两个怀了的电容。正常了。

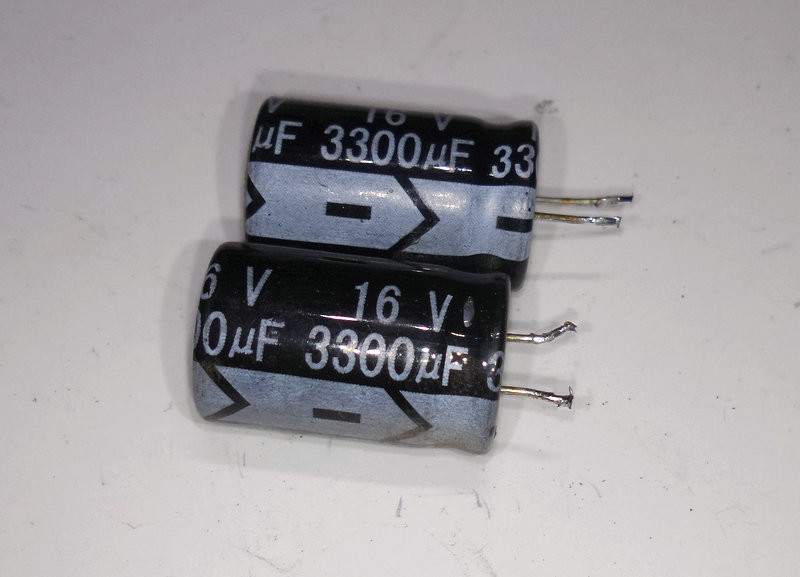

拆下来的两个电容。16V3300UF。
本来想找两个25V 2200或3300的电容换上,结果没找到。

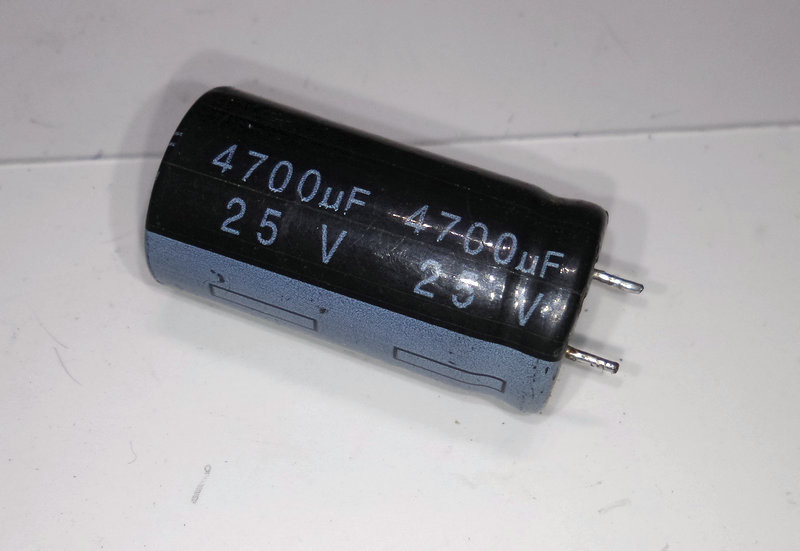

先找个4700的装上试试吧。
掰掰腿儿勉强能焊上。

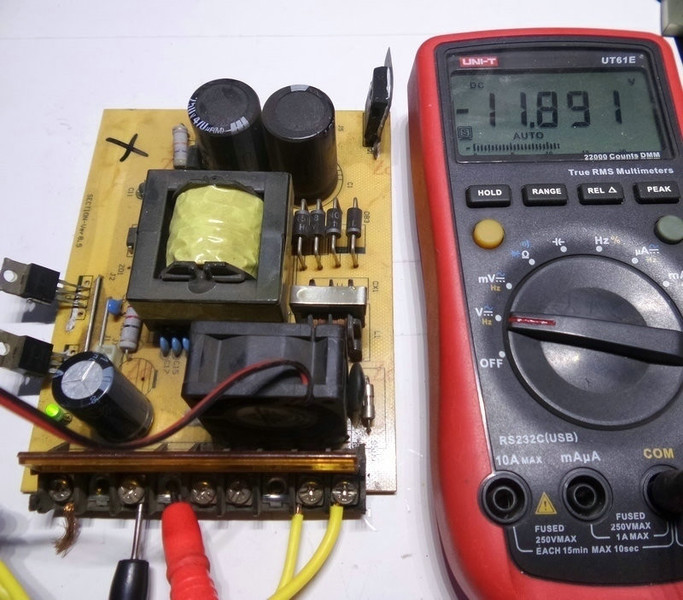

再通电测试,空载输出11.89V。用12V吸尘器试了一下,正常了。
本来想把电路板拆掉,留着那外壳的。结果,修好了又舍不得拆了。。。




发表于 2019-1-8 00:41:28  来自手机  | 显示全部楼层
然后就是破烂越来越多
发表于 2019-1-8 07:57:32  来自手机  | 显示全部楼层
是啊,维修工家里就是这样,最后满屋都堆起电子垃圾了
发表于 2019-1-8 08:19:18  | 显示全部楼层
得到坏的电器就想修好,修好满屋都堆起电子垃圾,电子垃圾越来越多,越来越多就是吃灰,吃灰不知道啥时候能用。
发表于 2019-1-8 11:39:07  | 显示全部楼层
fslichong 发表于 2019-1-8 07:57
是啊,维修工家里就是这样,最后满屋都堆起电子垃圾了

多么痛的领悟 我家里也是堆了不少
发表于 2019-1-8 11:39:41  | 显示全部楼层
勇闯沙滩 发表于 2019-1-8 08:19
得到坏的电器就想修好,修好满屋都堆起电子垃圾,电子垃圾越来越多,越来越多就是吃灰,吃灰不知道啥时候能 ...

有些我都挂闲鱼卖了
发表于 2019-1-8 19:53:01  | 显示全部楼层
刘大大 发表于 2019-1-8 00:41
然后就是破烂越来越多

看哪个都舍不得扔。。。总觉得不一定什么时候能用上。。。然后过了好几年还是没用上。。。。。。
发表于 2019-1-8 19:53:32  | 显示全部楼层
fslichong 发表于 2019-1-8 07:57
是啊,维修工家里就是这样,最后满屋都堆起电子垃圾了

哎。。。车库都快堆满了。。。看啥都舍不得扔。。。
发表于 2019-1-8 19:54:16  | 显示全部楼层
勇闯沙滩 发表于 2019-1-8 08:19
得到坏的电器就想修好,修好满屋都堆起电子垃圾,电子垃圾越来越多,越来越多就是吃灰,吃灰不知道啥时候能 ...

总觉得以后能用到。。。然后,过了多少年也没用到。。。或者想用的时候就是找不到。。。
发表于 2019-1-8 20:04:42  | 显示全部楼层
snowrose2000 发表于 2019-1-8 19:54
总觉得以后能用到。。。然后,过了多少年也没用到。。。或者想用的时候就是找不到。。。 ...

其实也有一个好处,找点元件方便,顺手。
