众仪Ｍ１到手－－－分享感受

表述 · 发表于 2019-1-9 11:30:29

直接分享几张图：

１、快递包装

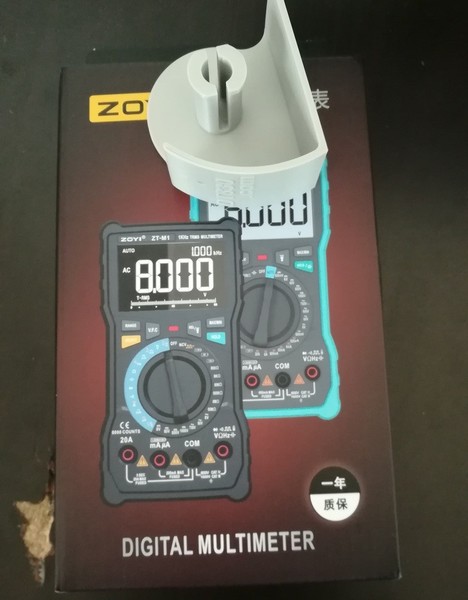

２、厂家包装，看着比以前好很多。谢谢ＤＴ830送的锡丝架！

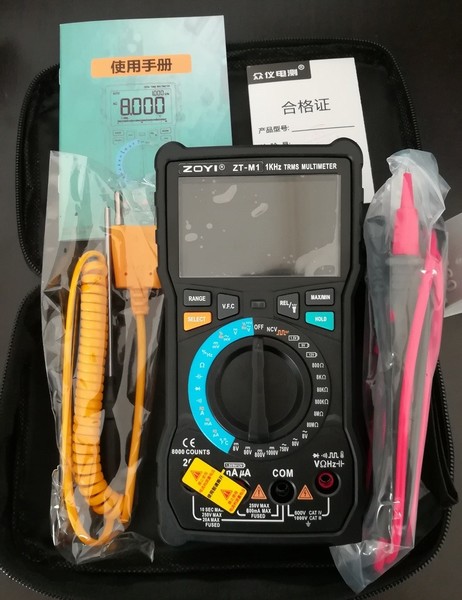

３、所有东西

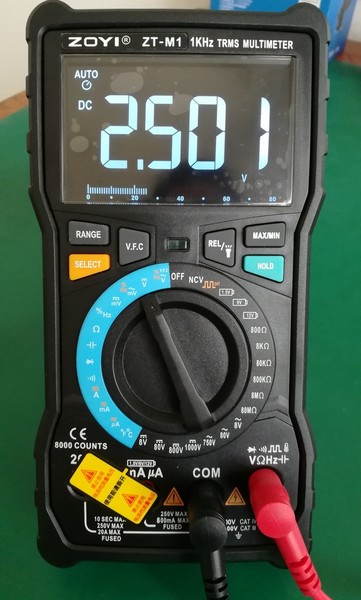

４、2.50026Ｖ电压基准测量

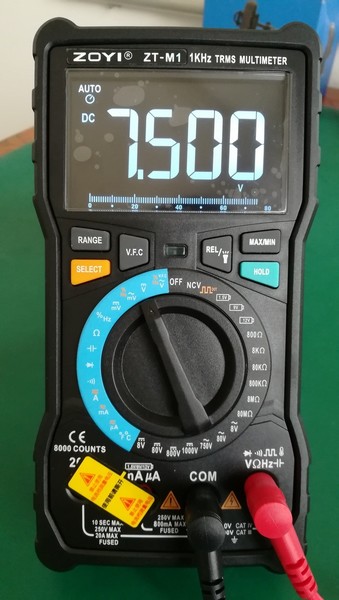

５、7.49971Ｖ电压基准测量

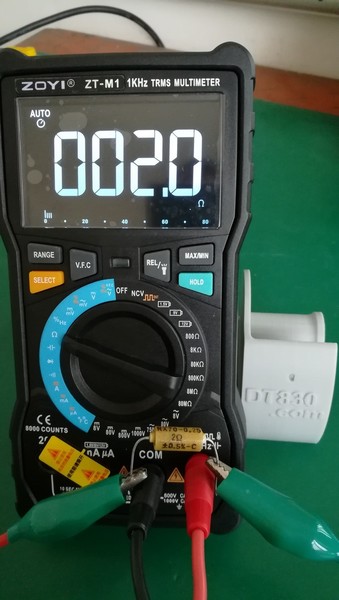

６、２欧电阻

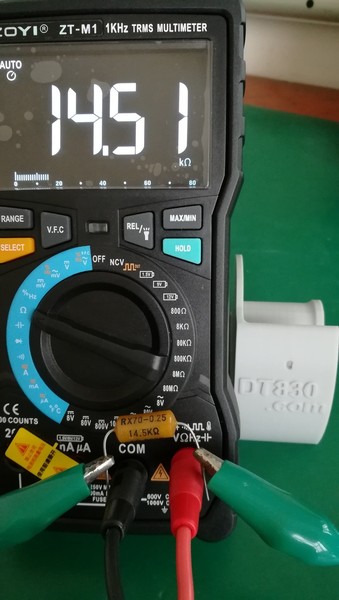

７、１４.５欧电阻测量

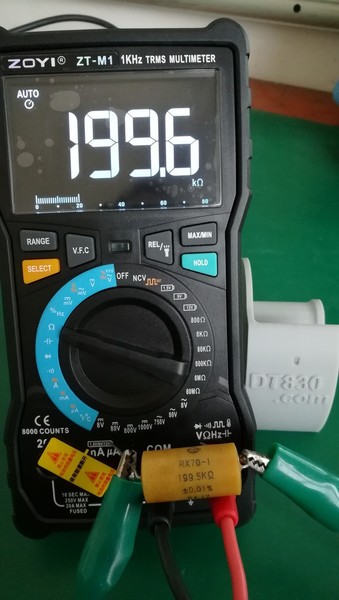

８、199.5欧电阻

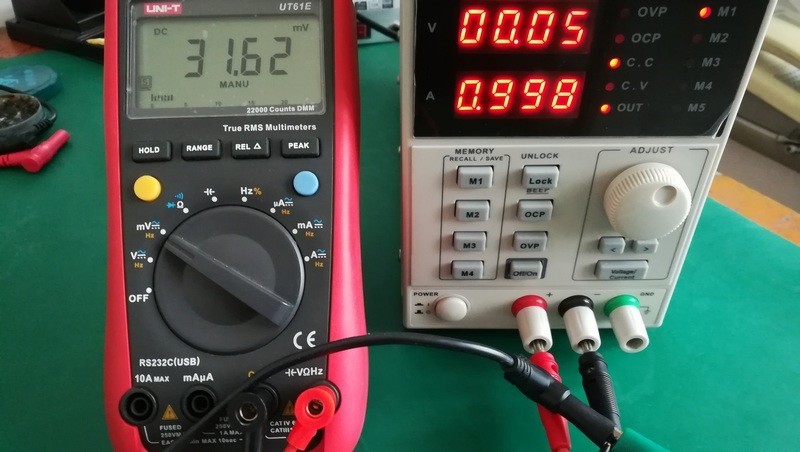

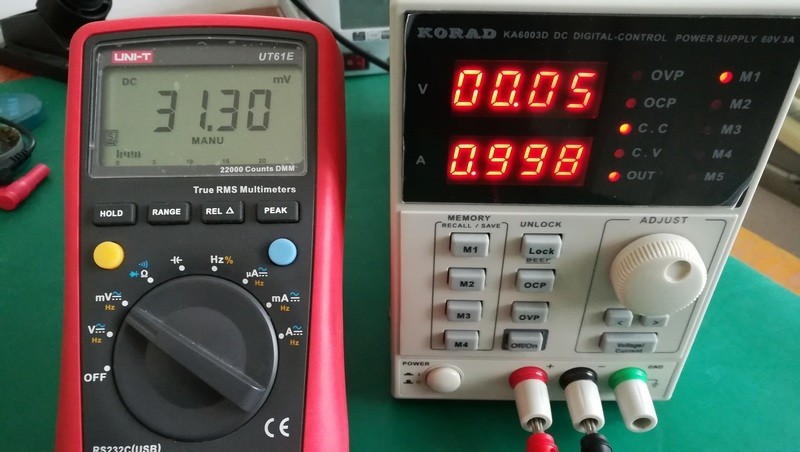

９、用恒流法测量红表笔电阻为31.3毫欧，还不错。


１０、黑表笔电阻为31.6毫欧，两个表笔很平衡。

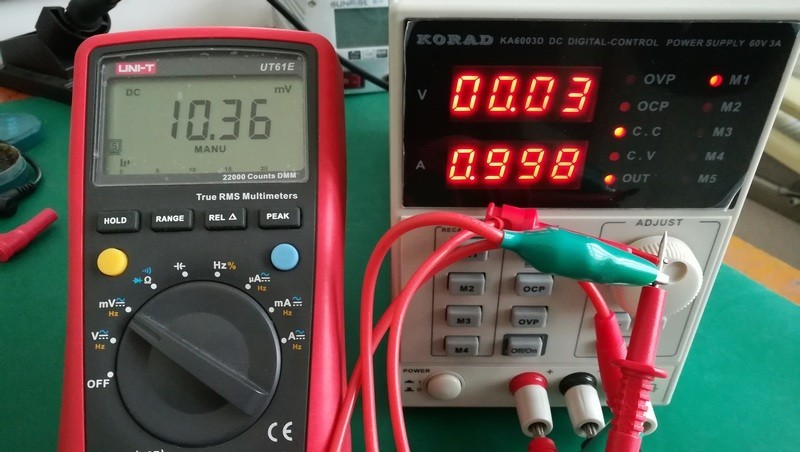

１１、自己用１４ＡＷＧ硅胶线做的表笔电阻为10.36毫欧，如果要求电阻小还是自己做好点。

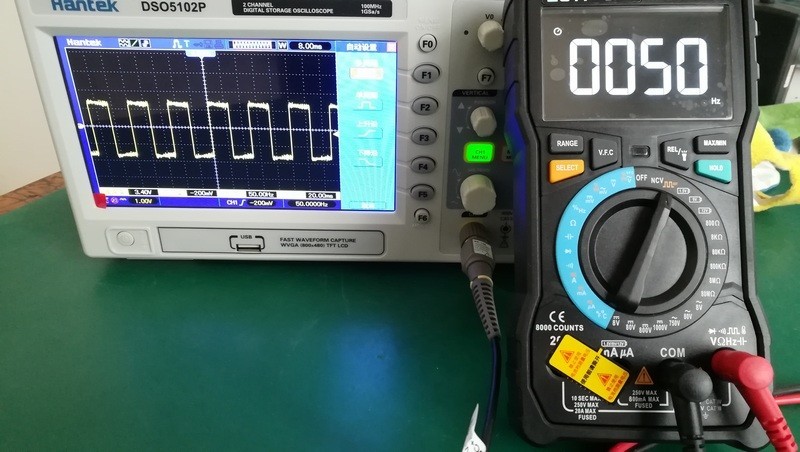

１２、函数档测量图


总结：众仪无论是包装还是表的做工方面较以前都有很大的提升，Ｍ１的精度也不错，值得把玩。

补充内容 (2019-1-17 10:57):
４楼补充几个波形图供参考

散淡021 · 发表于 2019-1-9 16:24:44

谢谢分享！

白不分 · 发表于 2019-1-9 20:56:08

谢谢分享，M1是块不错的表

表述 · 发表于 2019-1-17 10:38:36

本帖最后由表述于 2019-1-17 10:56 编辑

补充Ｍ１产生的三个波形图，一个是５ＫＨＺ一个是100ＨＺ，还有一个是电容档产生的波形图。

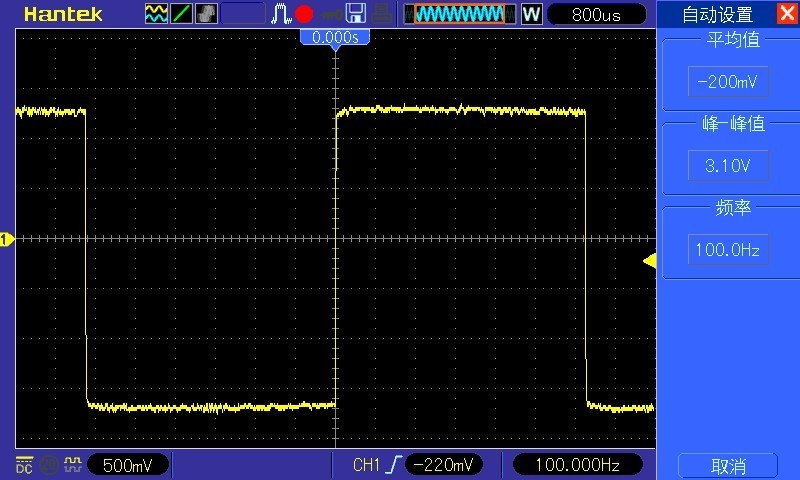

１、１００ＨＺ

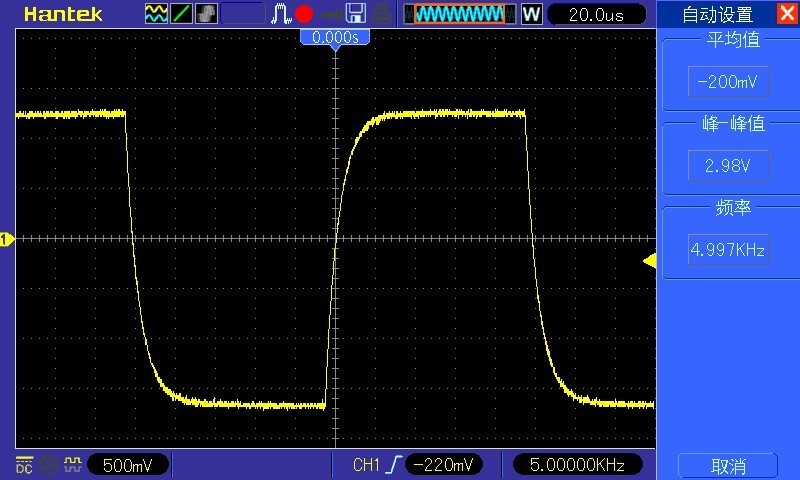

２、5000ＨＺ波形图

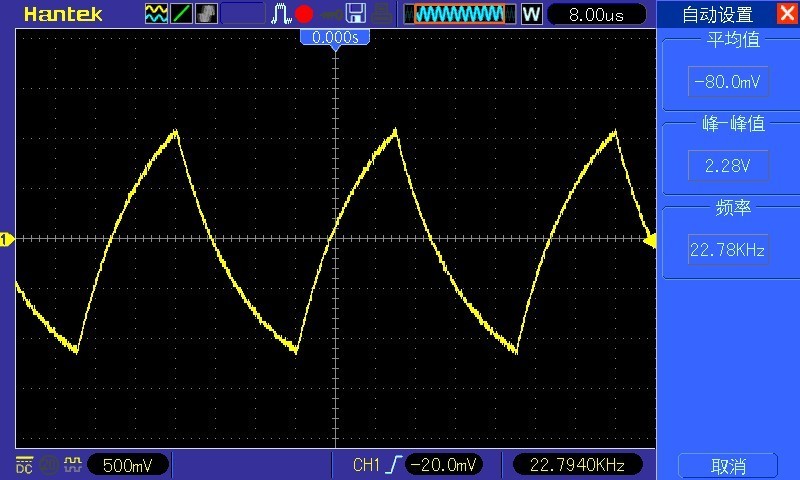

３、电容档波形图


勇闯沙滩 · 发表于 2019-1-18 08:52:14

本帖最后由勇闯沙滩于 2019-1-18 09:06 编辑

表述发表于 2019-1-17 10:38
补充Ｍ１产生的三个波形图，一个是５ＫＨＺ一个是100ＨＺ，还有一个是电容档产生的波形图。

１、１００Ｈ ...

这个示波器彩色的很漂亮，测试的完美。

表述 · 发表于 2019-1-18 10:09:36

勇闯沙滩发表于 2019-1-18 08:52
这个示波器彩色的很漂亮，测试的完美。

彩色示波器界面有很多皮肤可供更换。我比较喜欢蓝色的。

人艰不拆 · 发表于 2019-1-18 10:36:08

表述发表于 2019-1-18 10:09
彩色示波器界面有很多皮肤可供更换。我比较喜欢蓝色的。

你这是虚拟示波器吧，5K方波不应该变形这么厉害啊

白不分 · 发表于 2019-1-18 21:05:08

谢谢分享

表述 · 发表于 2019-1-19 08:11:29

人艰不拆发表于 2019-1-18 10:36
你这是虚拟示波器吧，5K方波不应该变形这么厉害啊

你错了，自己测试一下就知道了。

人艰不拆 · 发表于 2019-1-19 08:43:48

表述发表于 2019-1-19 08:11
你错了，自己测试一下就知道了。

那是它输出方波的问体吗，不会吧，有空我测测我的zt109
