众仪M1两点小改进

儒生 · 发表于 2019-1-10 16:01:24

试用发现这款表有两点需要改进。

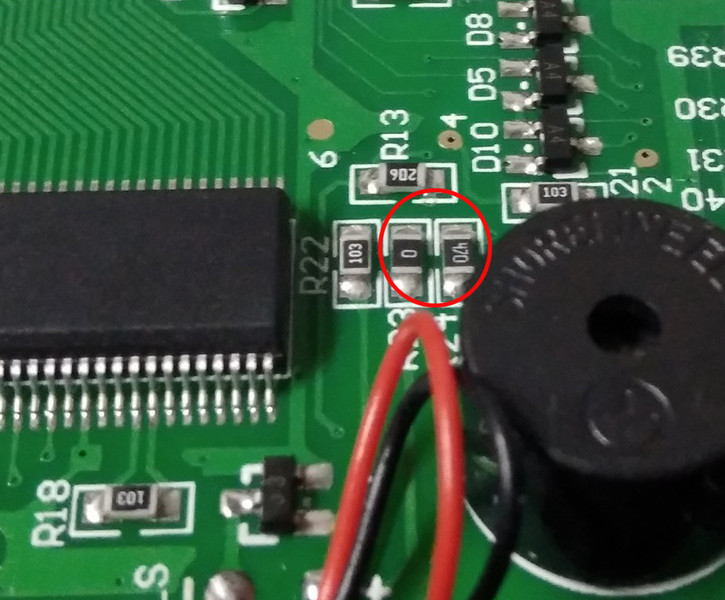

一是耗电大的问题厂家依旧坚守，从厂家角度看，着重到手的感觉，赢得炫酷的买点；但是使用者角度看，省电和耐久需要考虑。因此将背光限流电阻R23由原厂0欧姆增加到10欧姆比较好，这样一来，总电流由23毫安下降到15毫安，延缓了背光发光管的衰老和节省电池。实际观看效果上，室内充足照明下效果很好，户外阳光下足以观看测量值。

二是蜂鸣器音轻，夜间安静环境下没有问题，当环境嘈杂，倍感音轻，因此蜂鸣器限流电阻R24由原来的47欧姆改为25欧姆左右合适（在原来贴片电阻上并接一片50欧姆左右贴片电阻）


散淡021 · 发表于 2019-1-10 16:41:40

谢谢分享！

光速飞行 · 发表于 2019-1-10 16:55:06

我的不用改了，刚好适合我的光感。

勇闯沙滩 · 发表于 2019-1-10 17:00:05

ZT-M1背光限流电阻改造方法不错。与ZT-X是一个道理，我已用100和150欧电阻试了，最后用了100欧的。那么ZT-M1的0欧姆增加到10欧姆比较好，我们就省了很多事，谢谢。

闻雨听风 · 发表于 2019-1-10 17:23:16

很好啊，厂家再产的批次感觉应该改动一下

wgh1027 · 发表于 2019-1-10 17:51:22

这个就见仁见智了，背光有时候确实不需要那么亮，那个声音我都还嫌它太大呢，要改也要改成可调吧，根据环境情况随时切换最好。

atz123 · 发表于 2019-1-10 19:39:50

谢谢分享！

儒生 · 发表于 2019-1-11 14:06:56

我的第二块M1今天抵达，背光改10欧姆，蜂鸣器限流电阻因身边没有50欧姆贴片，在47欧姆上叠了一片100欧姆也改善不少，还可以。

kyhwhb · 发表于 2019-1-12 06:09:27

期望大仙放出个自动测光调背光电路
