[简评] ZT-M1实际使用感受

[复制链接]
发表在  2019-1-10 18:56:29  | 显示全部楼层 | 阅读模式
本帖最后由 散淡021 于 2019-1-12 11:44 编辑

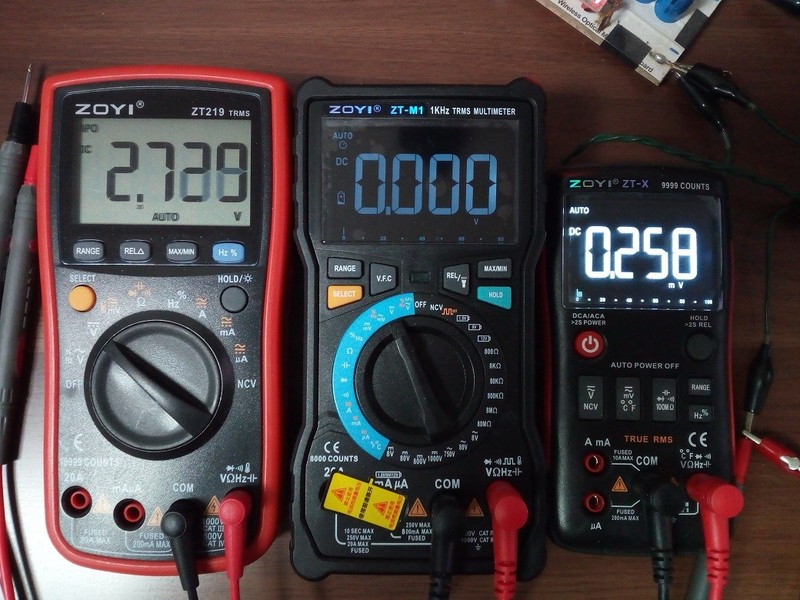

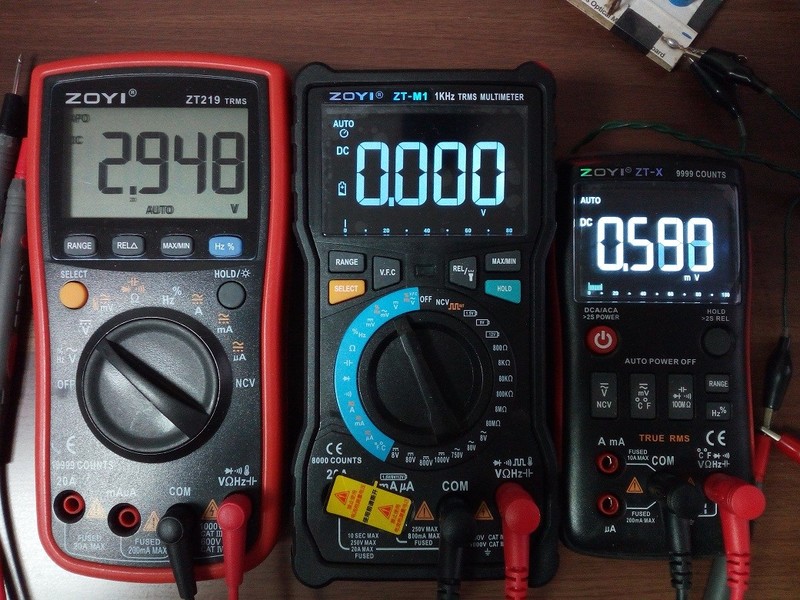

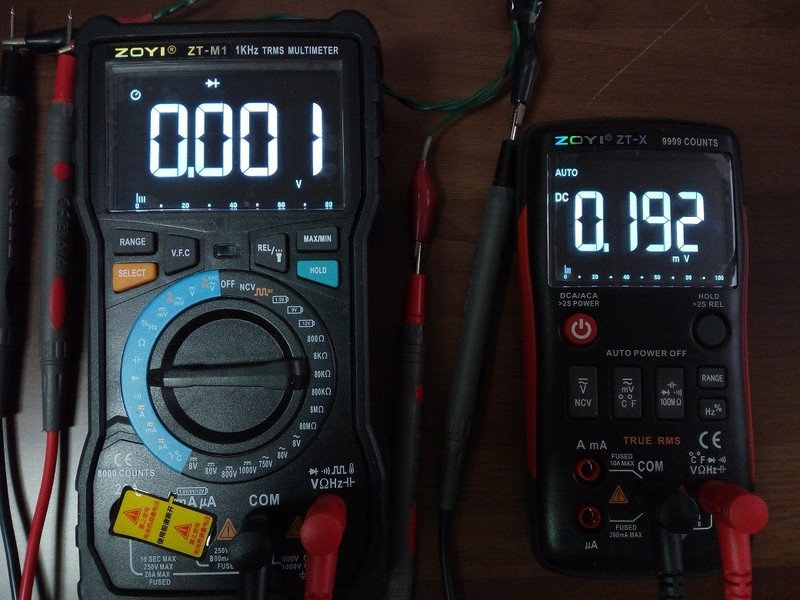

ZT-M1  是众仪第二块反显背光屏与ZT-X 差不多的方案,有模拟条和频率同屏三显。
M1使用三节5号电池,背光应该用了3V稳压,供电电压值至3.6V基本保持背光电流不变(亮度恒定)。

看看技术规格表,对比在用219、X、139C等等,估计M1会没有尾数稳定慢和直流电压档来回慢跳一个字的情况。M1应该是原设计者推荐的最佳方案(相对更高分辨率同方案的表)。


到手后一试很爽快,速度快,尾数稳定。
电阻自动档OL到0欧(6档),1秒左右出实际读数,尾数跳一个字(此时已是最小电阻挡)马上稳定。二点间重复多次连测,读数一样不差一个字。直流电压档也快,自动档基本是直接出结果电压值。

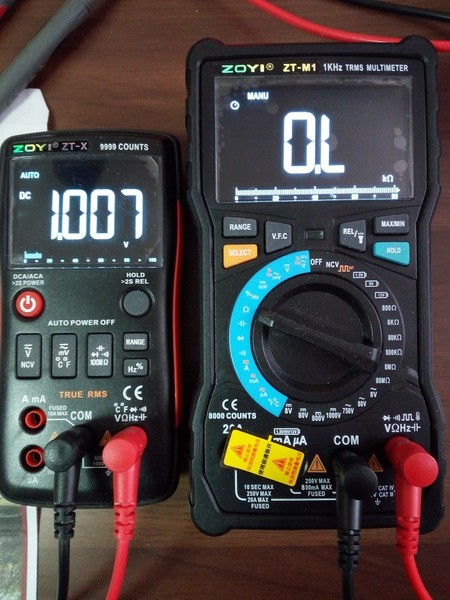

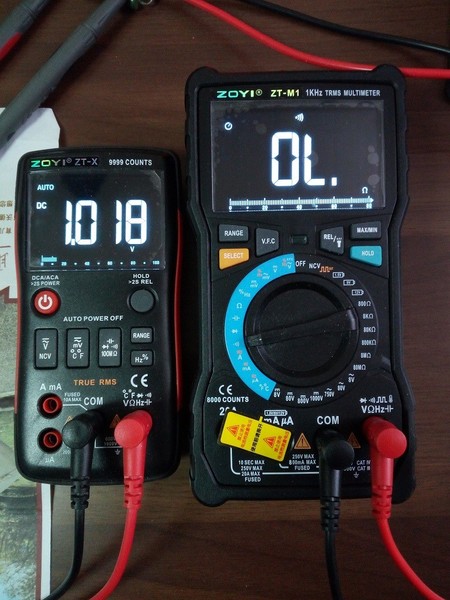

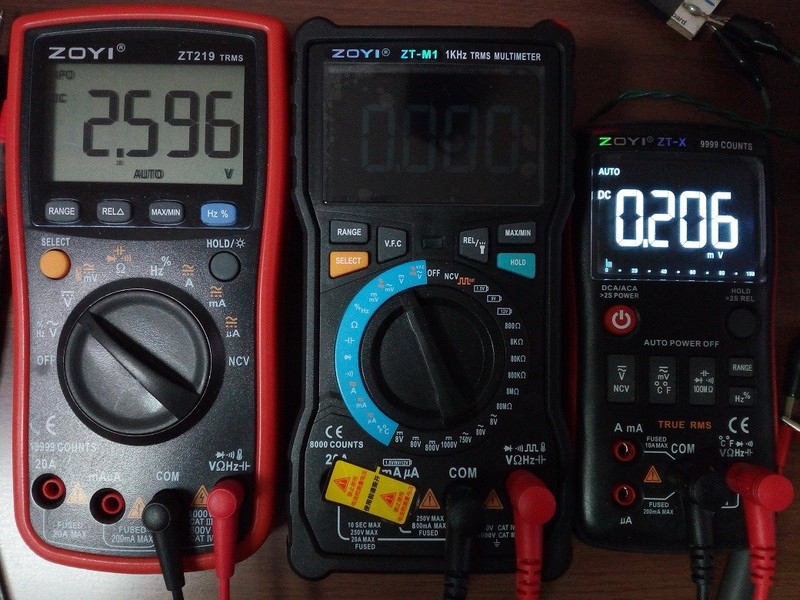

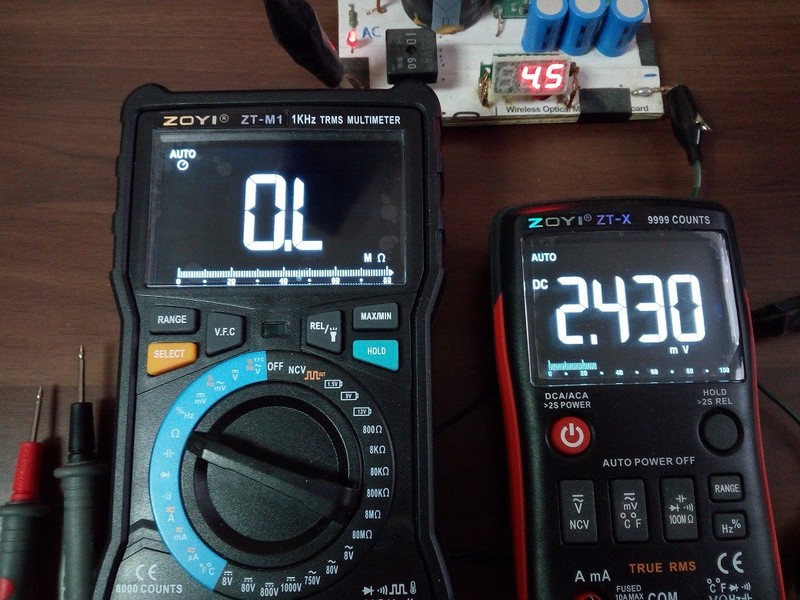

这是电阻自动挡从OL到400欧的时间,1秒不到。

实际我用开关连接二表笔,手表放在表屏旁,也就是1秒左右到0欧。

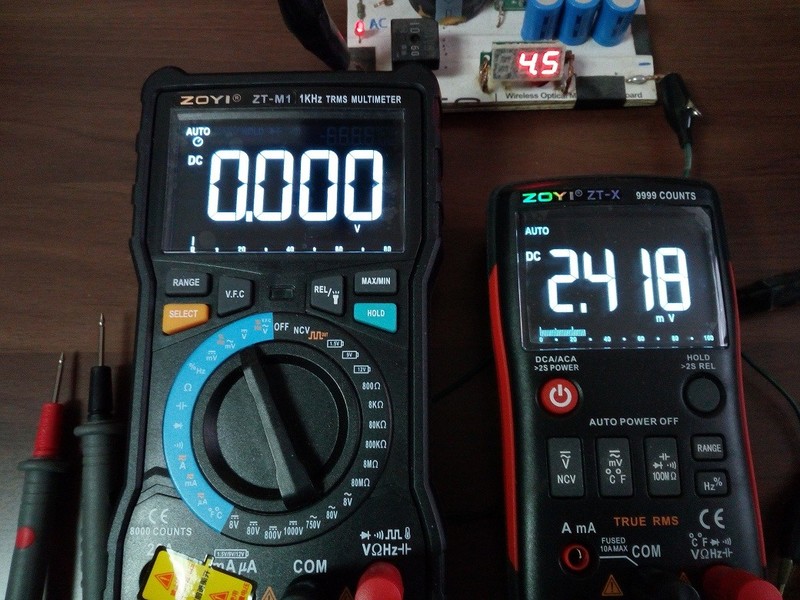

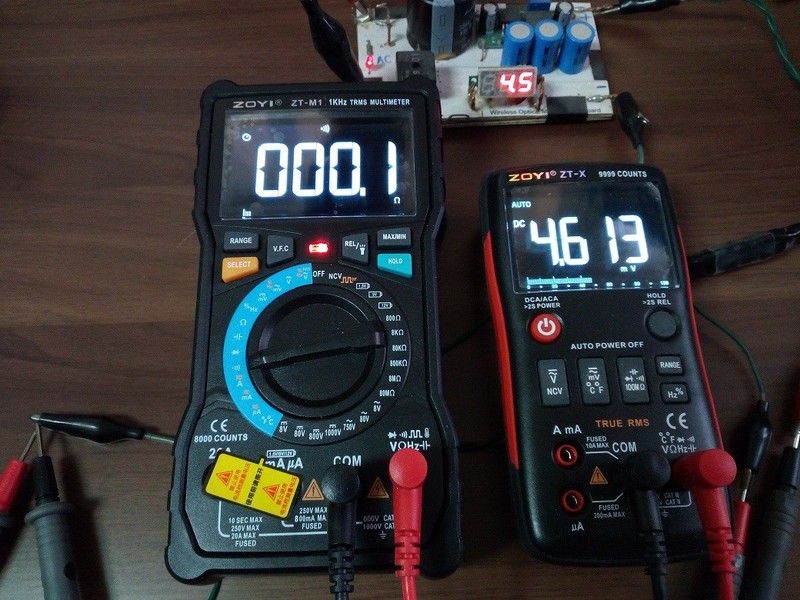

这是待机电流(我是侧电压估测电流,用0.1欧取样电阻,读数乘10就是电流,以下图片都是),
大部分是背光在用,除了背光主机大约2mA左右。




这是导通档短路,也是M1最大耗电 46毫安(供电4.5V)

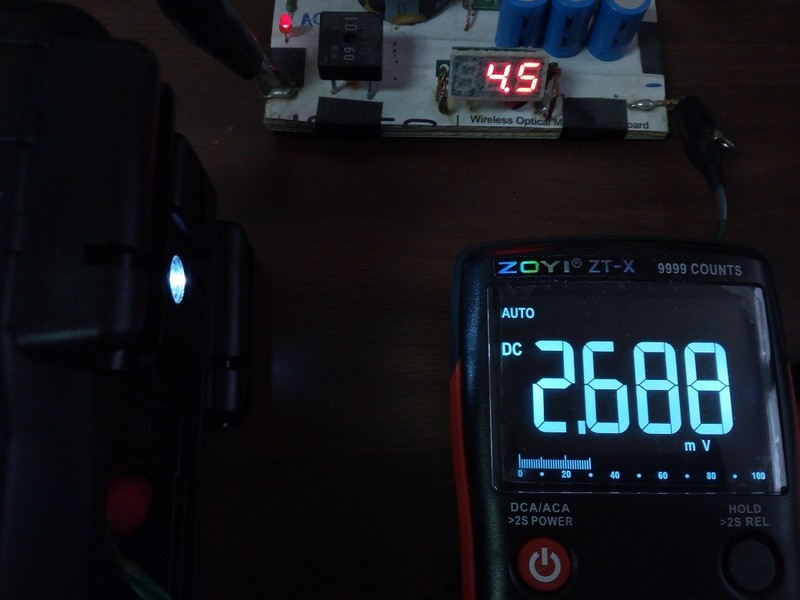

这是打开背部照明灯耗电。




这是输出方波时耗电。

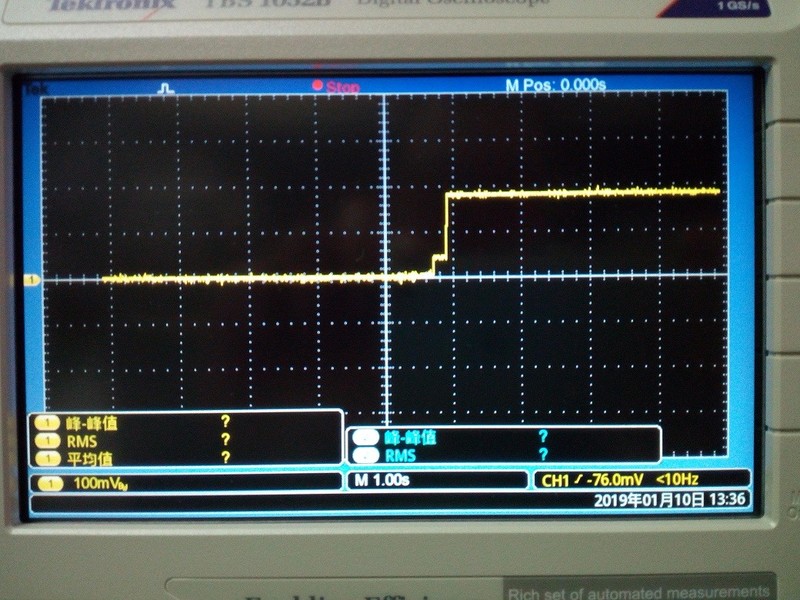

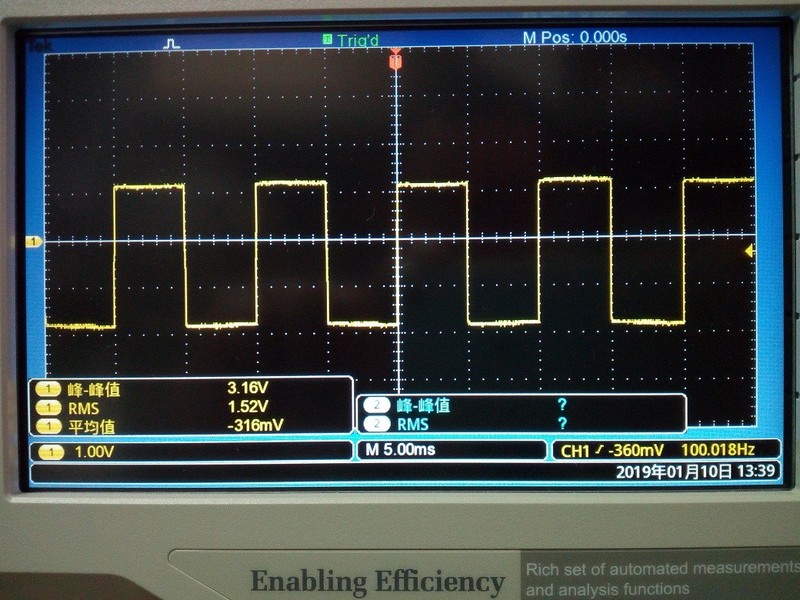

这是方波输出的波形、峰值、有效值等

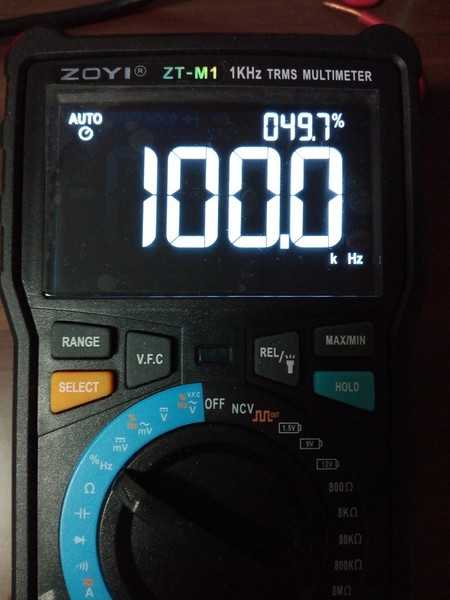

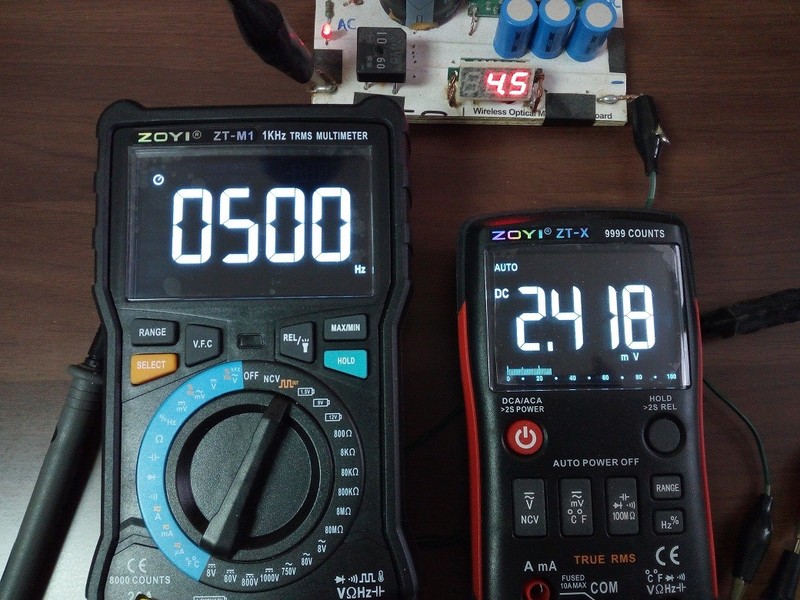

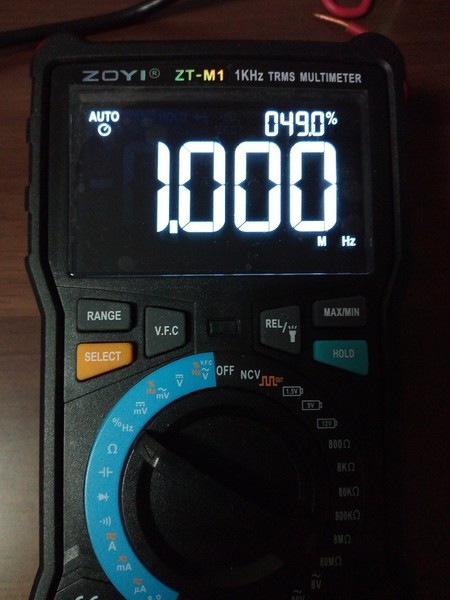

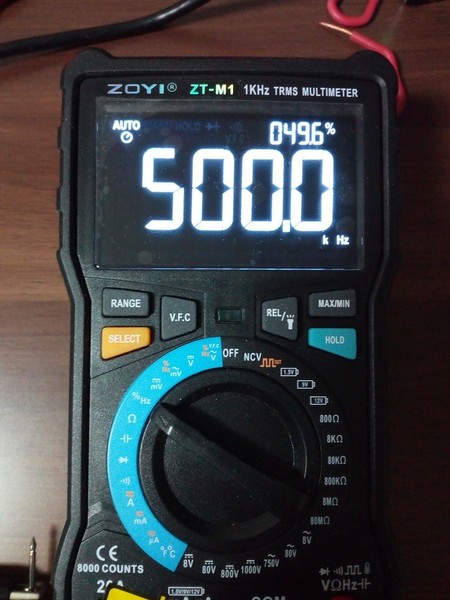

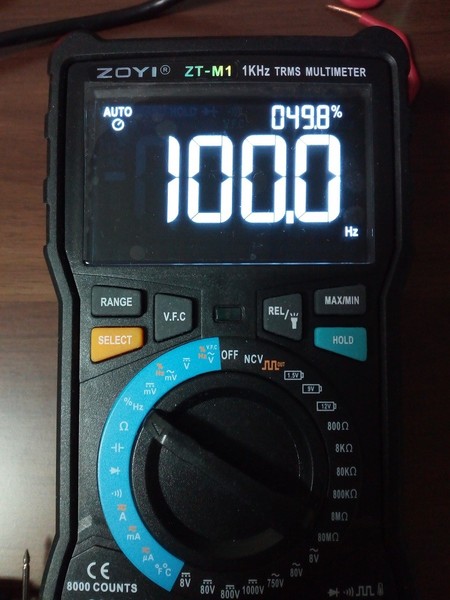

可切换输出:50、100、200、300、400、500、600、700、800、900Hz、1、2、3、4、5K



电阻6档都是开路电压1V,测电子表等低压电路安全,又能毛估估三极管的放大能力。



导通档开路电压1V

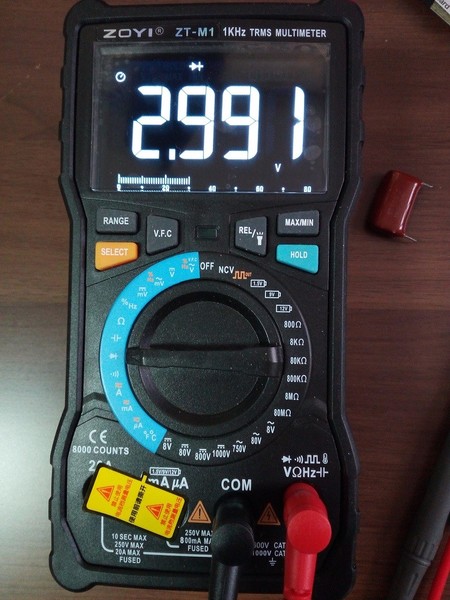

二极档开路电压3.2V, 短路电流2mA左右,量程电压3.000V 超了OL。

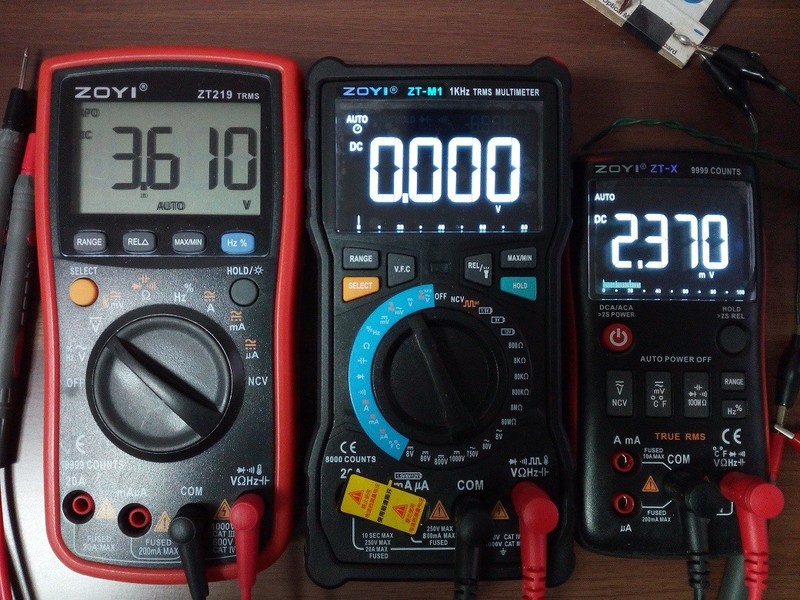

从供电电压值降至3.6V亮度基本恒定。

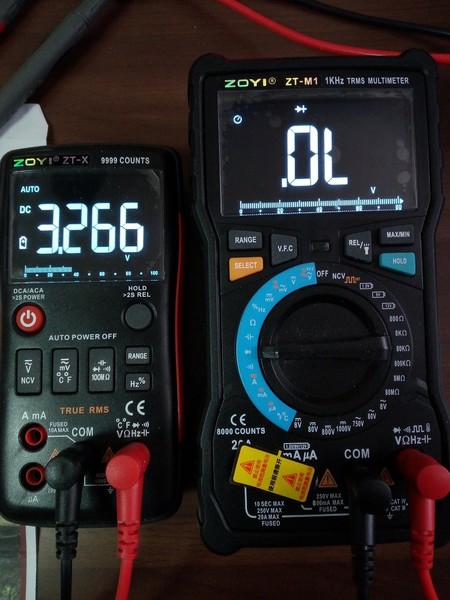

3.6V降至3V时跳出电池符号,3.6--3V 亮度随电压降低而变暗.

2.6V 左右关机,2.7V以上可以开机,2.7时测电压也正常。

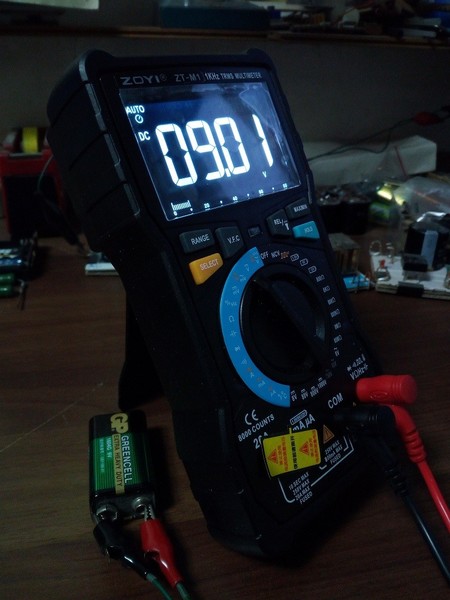

以上是用电源试的,实际用电池在3.3V 上下,因电池内阻可能看不到后面的过程直接关机。

M1用三节镍氢最实惠,会折腾的修改到3.6V跳出电池符号,3.3V或3V起动关机,这样不会发生外出突然没电。

不会折腾的,那就看到亮度变暗或看到闪跳的电池符号,应该换电池了。

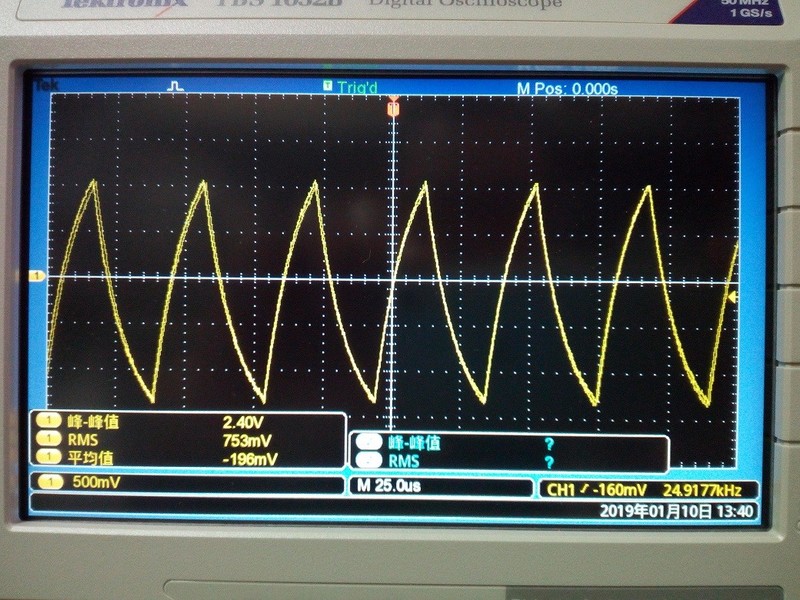

这是电容档表笔开路的输出的波形、峰值、有效值。





IMG_20190112_095636.jpg IMG_20190112_095517.jpg

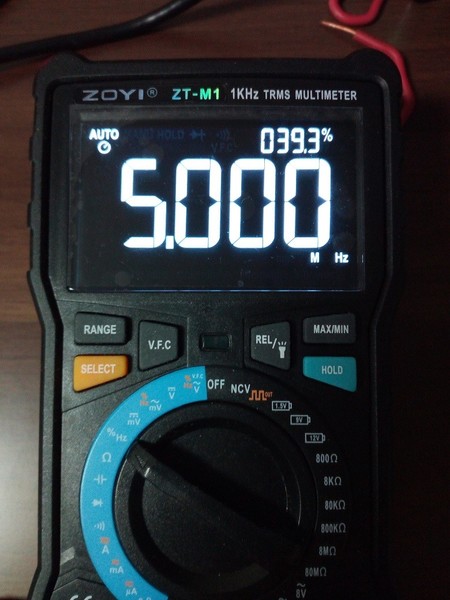

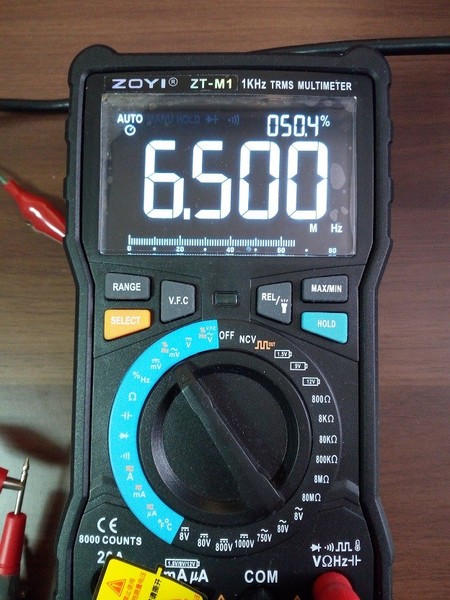

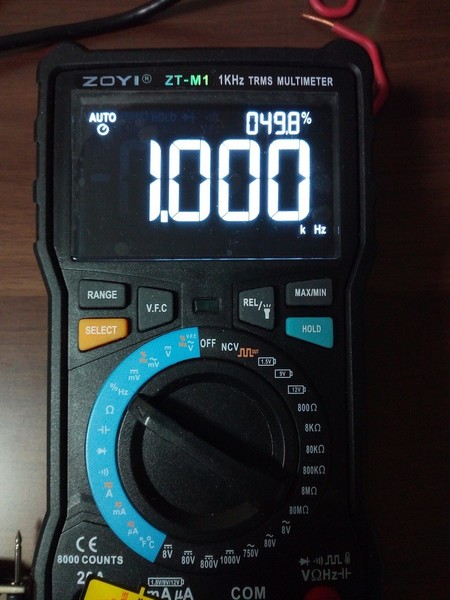

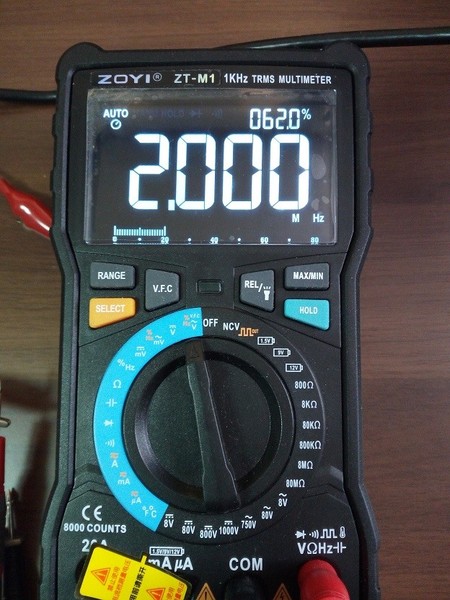

电压档付显可测到999.9K,切换到主显可测频到2M(高压)


IMG_20190112_095831.jpg IMG_20190112_100102.jpg

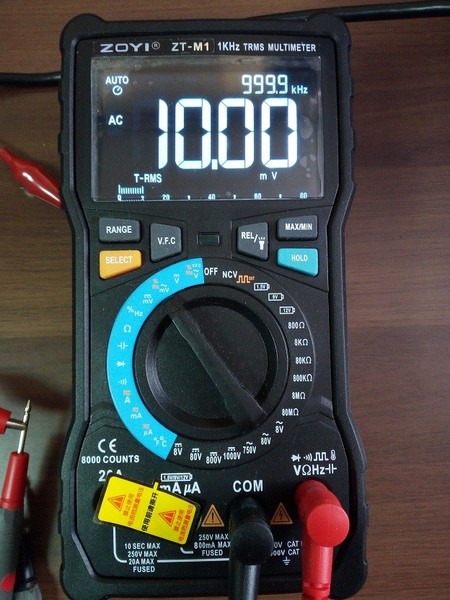

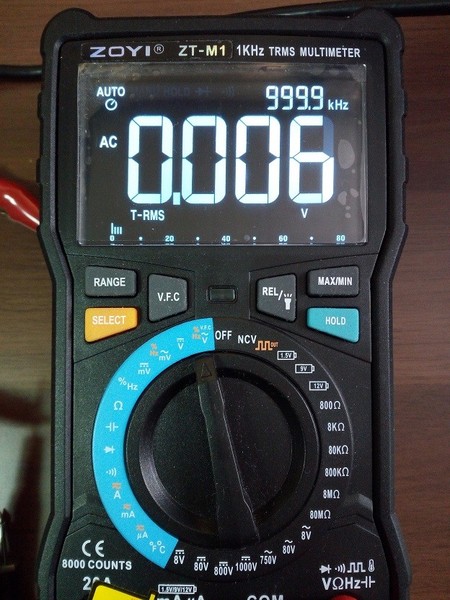

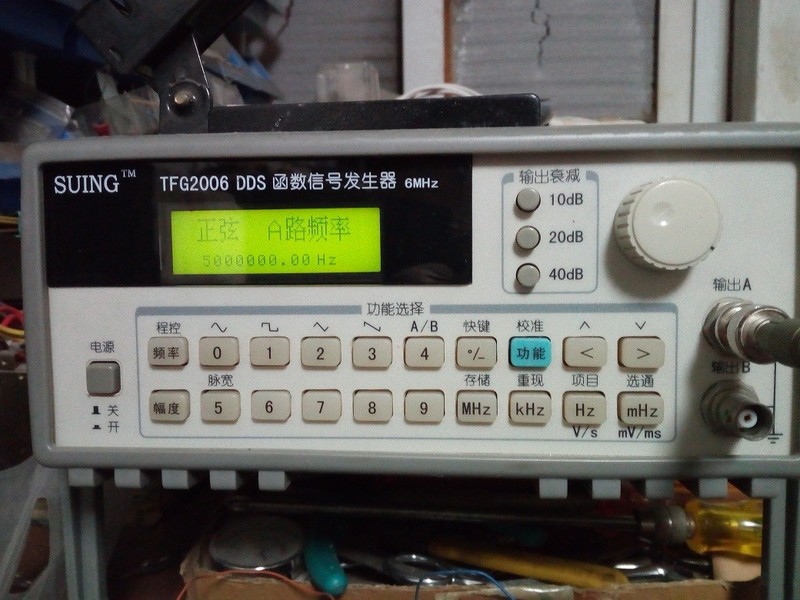

毫伏档付显可测到999.9K,在线切换到主显可测到10M吧(低压高频)

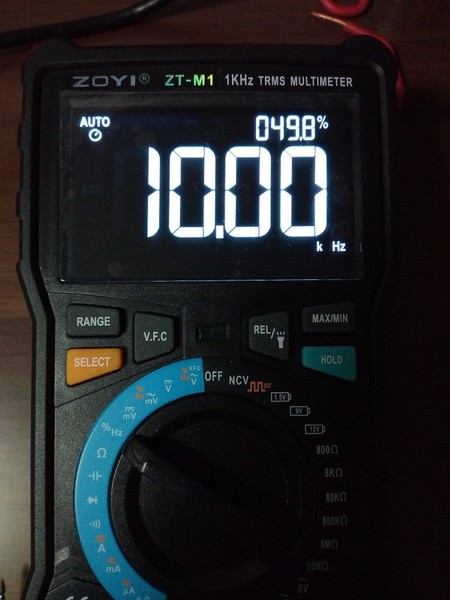

频率档低压宽频。




自动关机15分钟,长按黄色键开机可取消自动关机,自动关机后按兰色键开机。

三个测电池档,可不用把红表笔插在电流档插座上。直接可测,这样不会发生忘记拔出红表笔去测电压而烧保险丝或表。但这样就没有通过保险丝,也就是说平时测电压、电阻等,只要刀位放在电池档,忘记了去测高压会烧里面的负载电阻。


ZT-M1与219、X等此方案的表,直流电压在实际使用中很稳定的,如开关电源、电脑板上各组供电的电感前端。有不少表这此时是读数不准、乱跳、乱叫(如我在用的UT71等等)

因是软件真有效值方案的原因(目前的硬件技术限制),交流电压档频响超规格1K 时 马上下降,到5K就没读数了。也是因为这个先天不足,在实际测1K内的几毫伏以下的小信号,就要比高频响手持表来的稳定快捷。如50HZ供电是必用和必测的,几毫伏以下的测试,可变通估测多个方面的问题。

此方案表的最小电容档是稳定的(手持电桥此档连二根长线不一定有它淡定),它的实际奇葩用途是很实用的。现在新出厂的UT139C等也学ZT把开路表笔低数归零,后果就是有时不能区别几PF的电容,小电容测出值会偏大。
