DIY一个电子负载

白不分 · 发表于 2019-1-13 12:36:37

我们工厂开关电源多，而且经常损坏，维修后一般找合适的电阻带负载来辩别开关电源工作程度，这个极不方便，最近几天没啥事在网上找了个电子开关的电路图，就动手搞起来。效果不错，轻轻松松上100w。

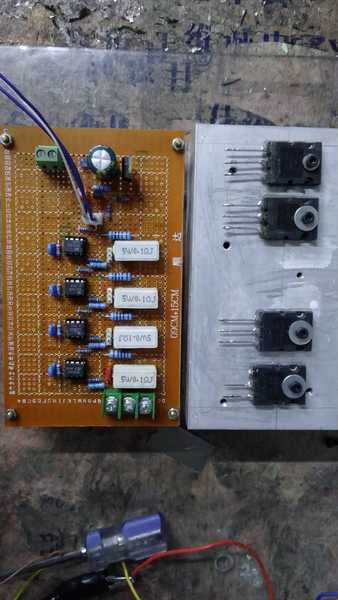

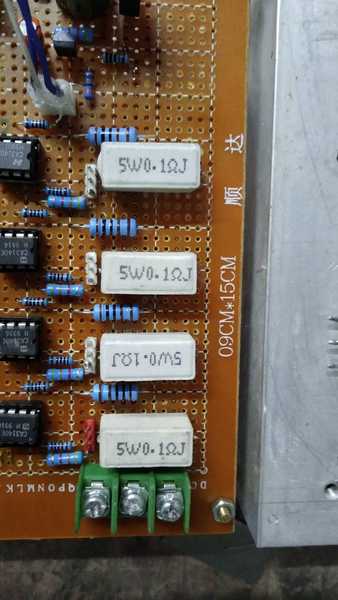

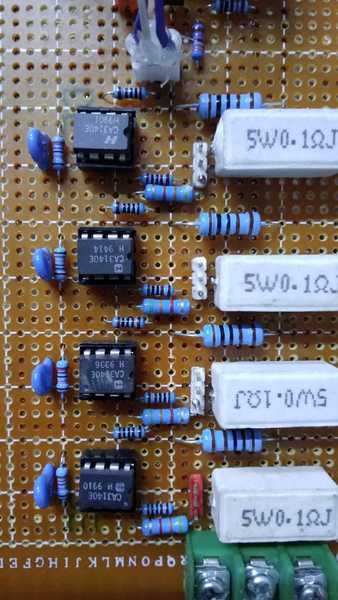

开关管用的IGBTG160N60*4，运算放大器用的CA3140*4输出后并联，效果好。

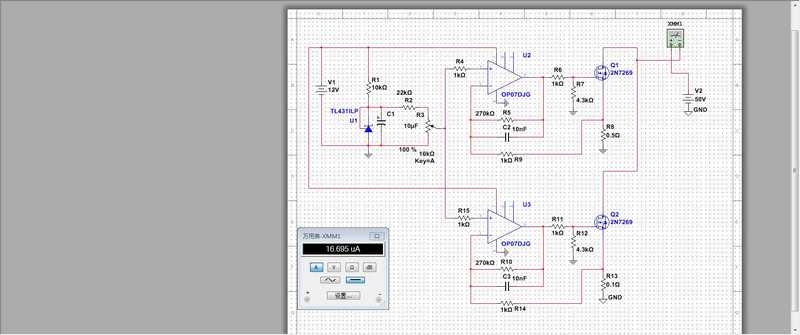

网上找的原理图，顺便仿真了下。

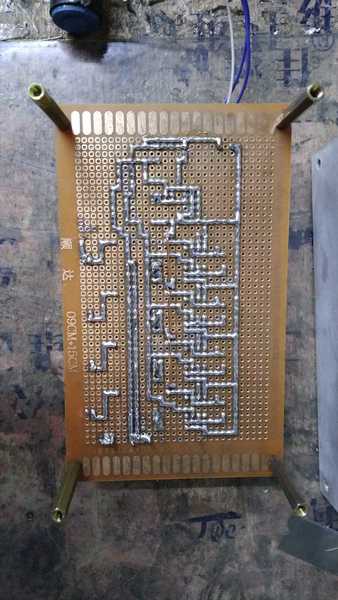

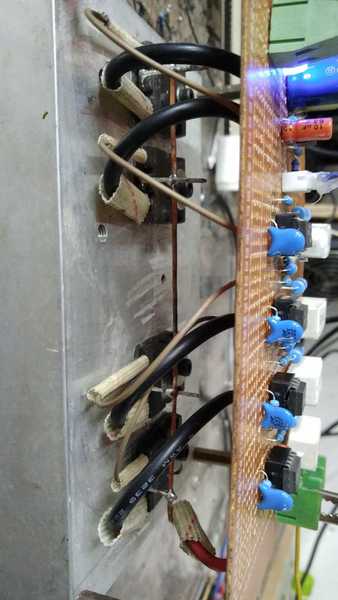

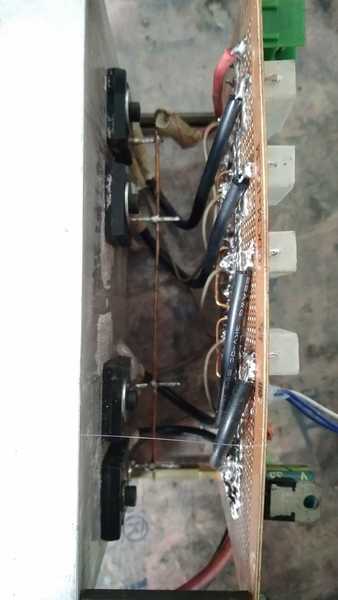

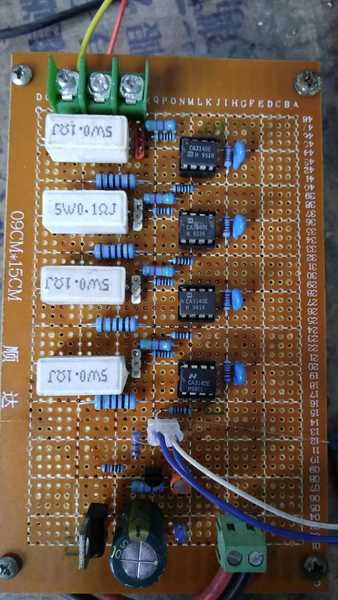

布局没布好，只好背后用漆包线连接了下。

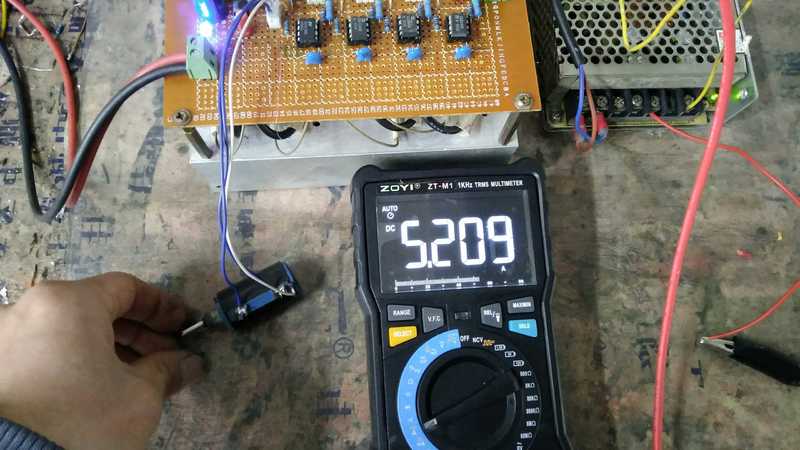

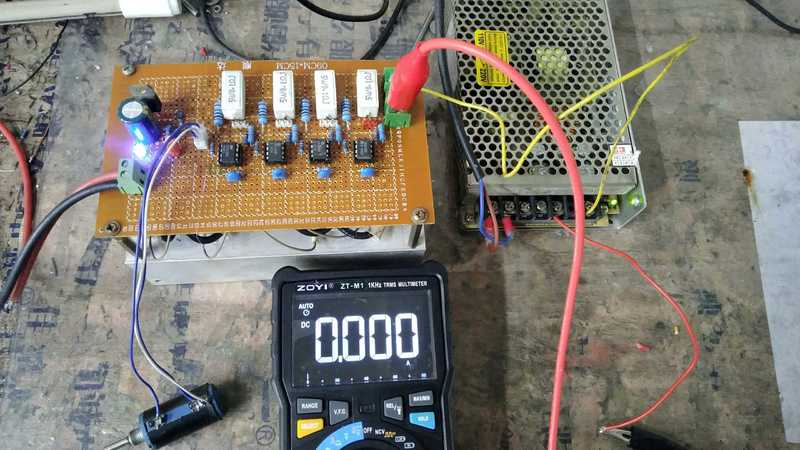

用的明纬24v100w的带载试验了下，由于散热风扇没有装，只能上到额定的电流位置，不敢调上去了。
怪事，刚开始我用4个HA17741根本没用，管子换了几种也不工作，后面换上CA3140就能工作。

光速飞行 · 发表于 2019-1-13 13:04:13

不错的，又能练手。我的都用专业的商品电子负载，商品的才好用。

人艰不拆 · 发表于 2019-1-13 13:22:07

一般都用324一个运放芯片就行了，你这成本高啊

白不分 · 发表于 2019-1-13 14:10:57

人艰不拆发表于 2019-1-13 13:22
一般都用324一个运放芯片就行了，你这成本高啊

不要自己出钱的。

白不分 · 发表于 2019-1-13 14:11:32

光速飞行发表于 2019-1-13 13:04
不错的，又能练手。我的都用专业的商品电子负载，商品的才好用。

嗯，原来都是找大功率电阻来试带载

人艰不拆 · 发表于 2019-1-13 14:23:33

白不分发表于 2019-1-13 14:10
不要自己出钱的。

哈哈，那我拿324和你换吧

喜欢就好 · 发表于 2020-10-23 18:21:32

学习了，谢谢分享！
