[仪器仪表相关] DT9975改单锂电池

[复制链接]
发表在  2019-1-14 14:50:12  来自手机  | 显示全部楼层 | 阅读模式

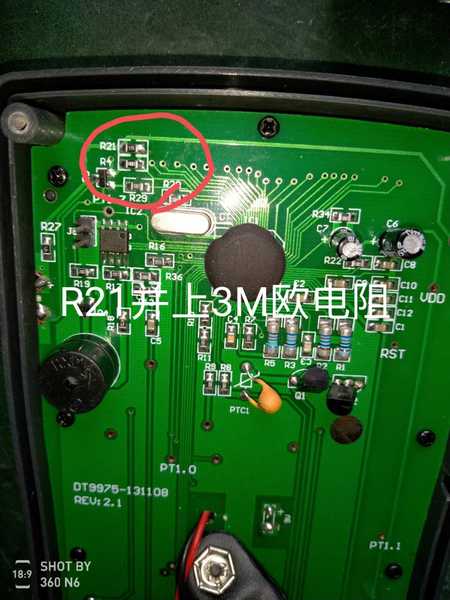

手上有一块闲置锂电池,想改用在手上的一块滨用DT9975上,这表是用9Ⅴ电油的,拆开看,是9Ⅴ转3V稳压供电芯片的,顺着9v供电找到R21和R4这两个分压电阻,这是电池欠压符号闪现用的,这两个电阻改那个都行。我改的是R21是5.1M,并上3M电阻。 IMG_20190112_201315.jpg

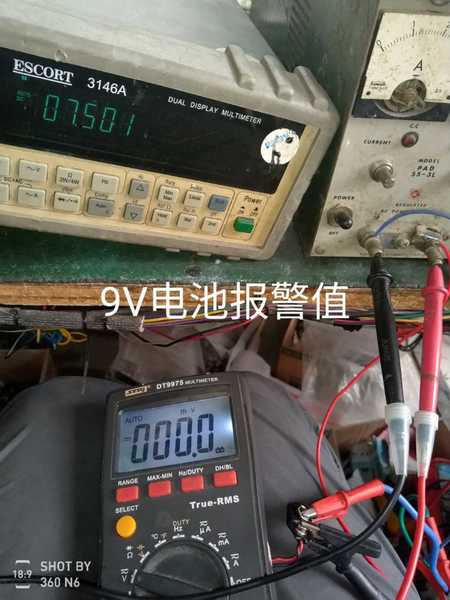

用可调电源代替9V电池,调到7.5V万用表闪现电池提示符号。

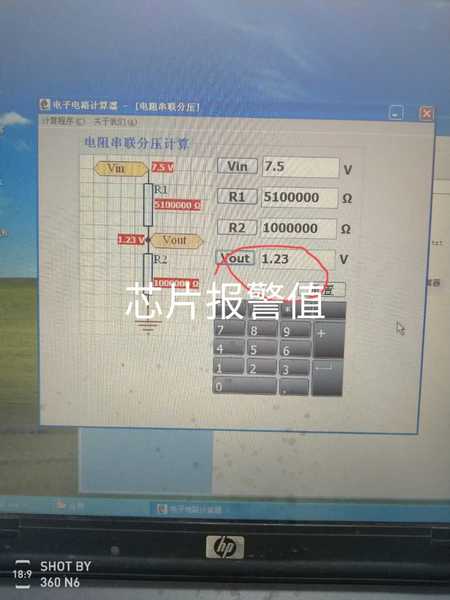

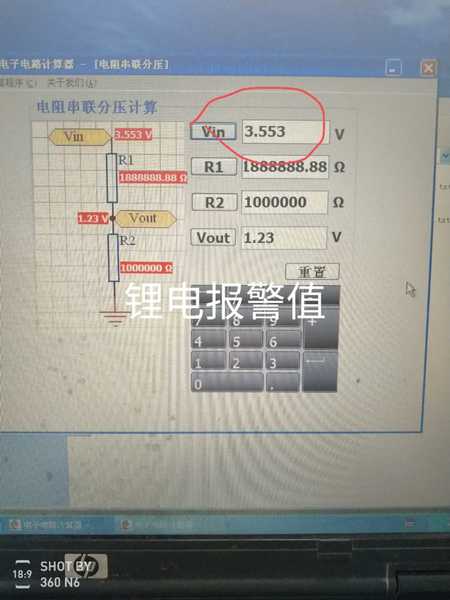

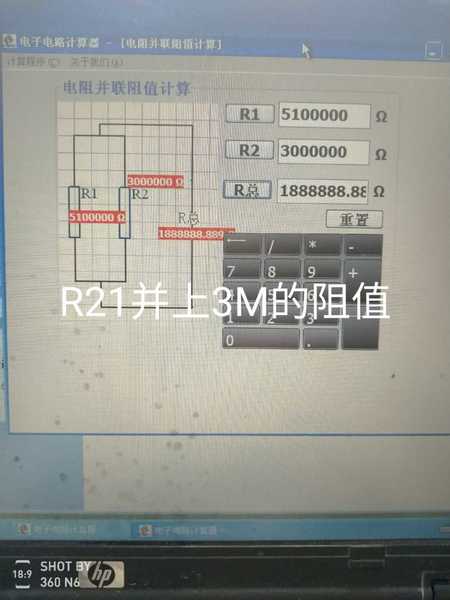

用软件计算R21并上3MM电阻后,在3.553Ⅴ闪现电池符号。

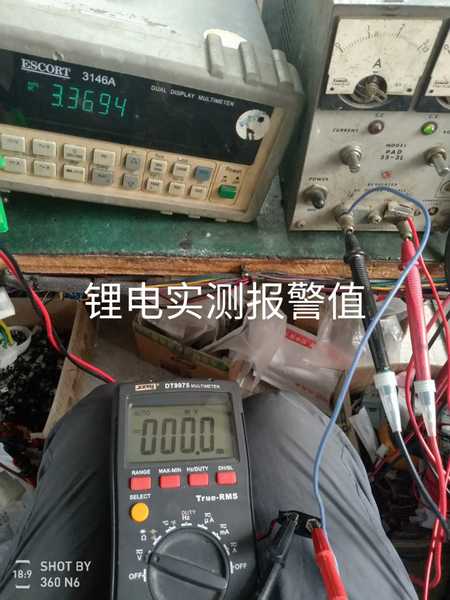

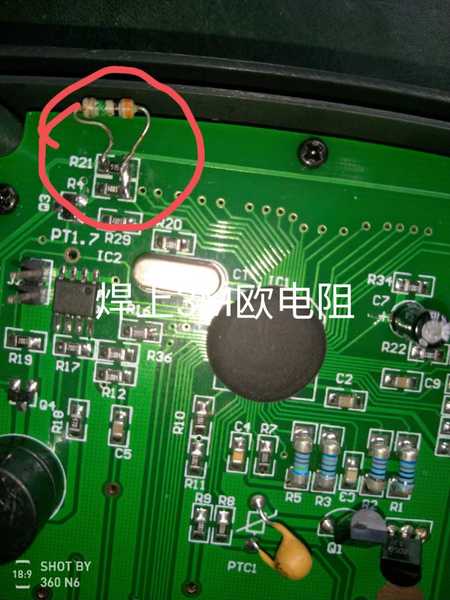

焊上3M电阻后,用可调电源测下,在3.36Ⅴ闪现电池符号。
/! IMG_20190113_170755.jpg

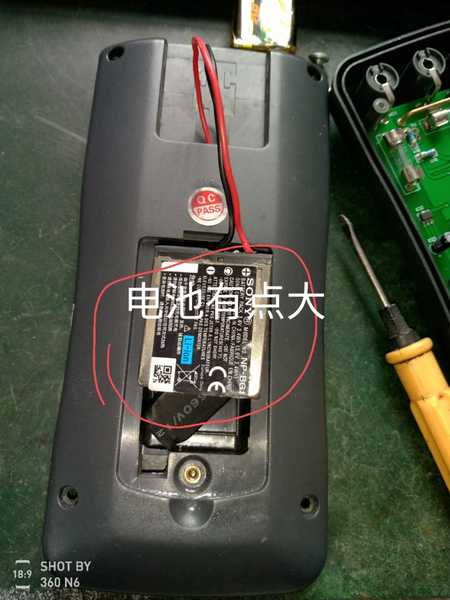

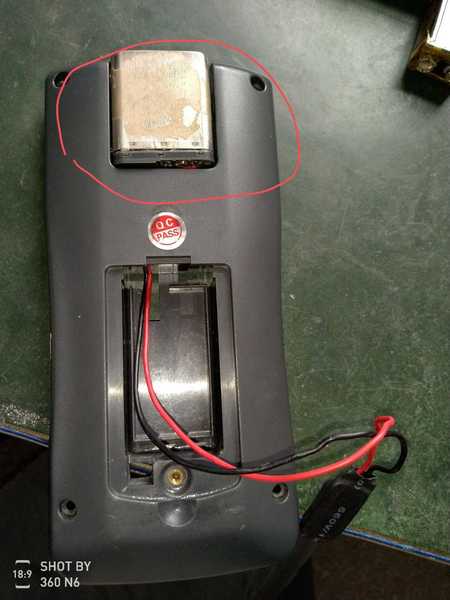

锂电池尺寸有点大,在原电池仓装不下。这表壳上有一个凹下的地方,试放这电池,刚好能放下。

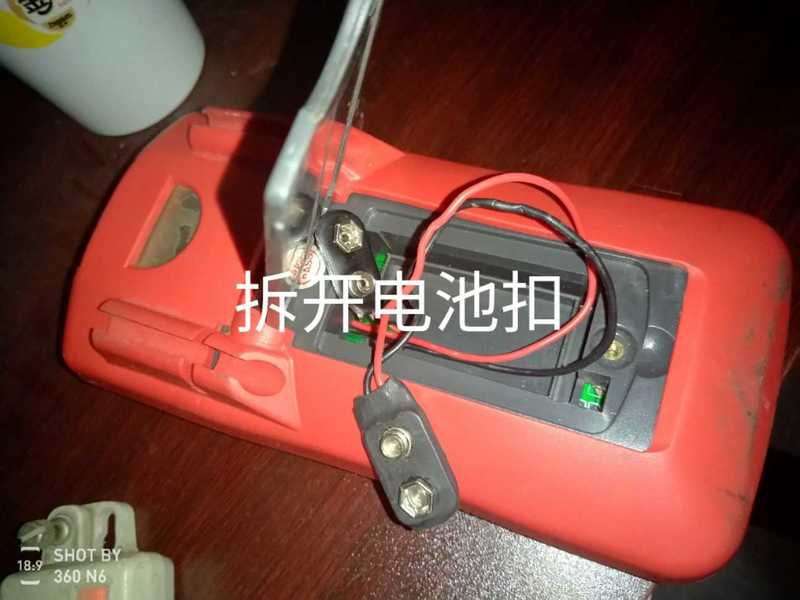

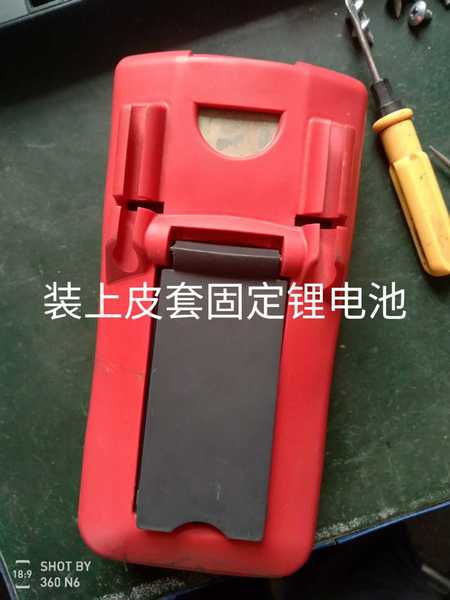

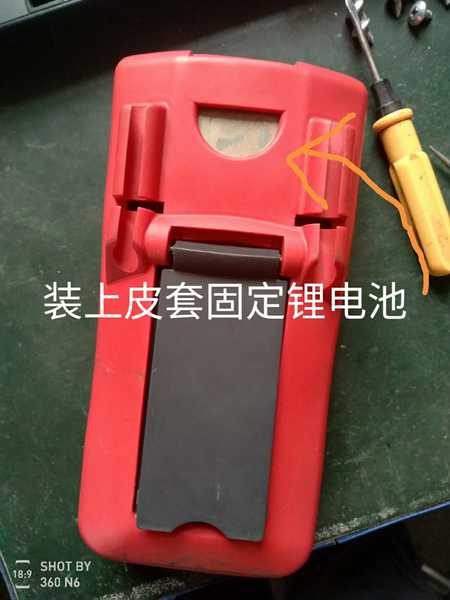

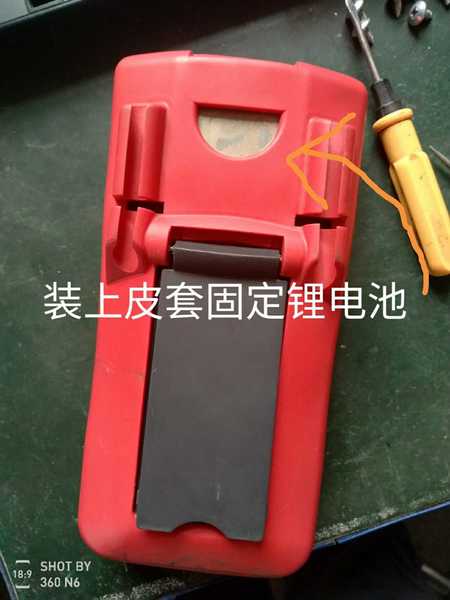

焊上电池扣,拧上螺丝,装上外套,正好把锂电池固定。

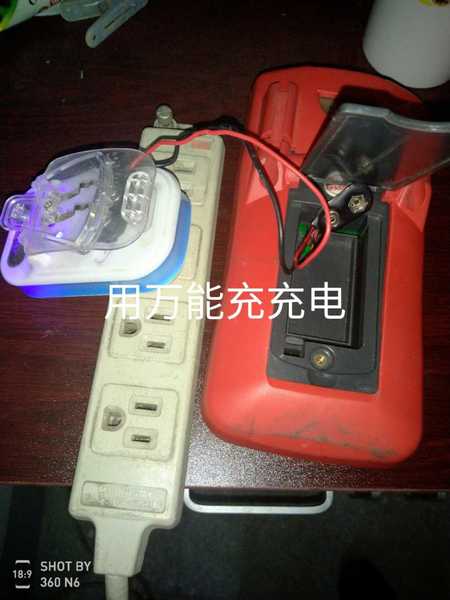

本来想装个插座充电的,觉得麻烦,拆开电盖充电算了。R27是背光限流电阻,我不改了。






发表于 2019-1-14 18:53:56  | 显示全部楼层
改的好,改完后对测量有没有影响?
发表于 2019-1-14 20:37:29  来自手机  | 显示全部楼层
勇闯沙滩 发表于 2019-1-14 18:53
改的好,改完后对测量有没有影响?

我改好了用了3个多月,还没有发现什么问题。
发表于 2019-1-15 04:12:03  | 显示全部楼层
NP-BG1锂电池记得是索尼卡片机上使用的,当年原电可是近百元呢!
发表于 2019-1-15 04:16:55  | 显示全部楼层
感觉用常见的BL--5C锂电应该能放到电池仓里吧,而且容量也大。
发表于 2019-1-15 08:43:08  来自手机  | 显示全部楼层
巍巍兴安 发表于 2019-1-15 04:12
NP-BG1锂电池记得是索尼卡片机上使用的,当年原电可是近百元呢!

眼力不错,是索尼相机上用的电池。
发表于 2019-1-15 08:45:33  来自手机  | 显示全部楼层
巍巍兴安 发表于 2019-1-15 04:16
感觉用常见的BL--5C锂电应该能放到电池仓里吧,而且容量也大。

我只是闲置东西利用,你说的这个电池我没有哦。
发表于 2019-1-23 22:49:42  | 显示全部楼层
巍巍兴安 发表于 2019-1-15 04:16
感觉用常见的BL--5C锂电应该能放到电池仓里吧,而且容量也大。

九号电池仓塞不下Bl-5c,我就是用bl-5c改的,最后只能放机身里,引了个锂电充放电管理模块到电池仓充电用。
发表于 2019-1-26 10:09:47  | 显示全部楼层
我说这个滨江DT9975电池怎么不耐用呢,低于7.5v就告警闪屏关机。看了楼主的方法后,如法炮制,过去没有丢掉的9V电池实际低到6.9V照用,不再报警关机,3.48V才出现告警符号,不影响测量精度。这样一来,9V叠层电池,3.7V锂电池通吃。我这个表加上9V,逐渐下调,图中上下电阻分压处至1.31V,就出现告警符号,并非是1.2V,因此就是费电池啊。
发表于 2019-2-2 18:37:10  | 显示全部楼层
真麻烦,拆了这两货,直接跳过,用到关机为止
