一线补就M1的软开机

wgsd · 发表于 2019-1-23 12:44:43

M1系列的芯片表，有个诟病，就是软硬开机有几字到十几字的误差，看似不大，但对于比较较真的表友，就如心中的草，没有除草剂也的手拔呀

。

其实除掉它很简单，就是费一根几厘米的线，但是却节省一个双二极管了（有需要的可焊下），这也是降低成本呀，别告诉厂家奥

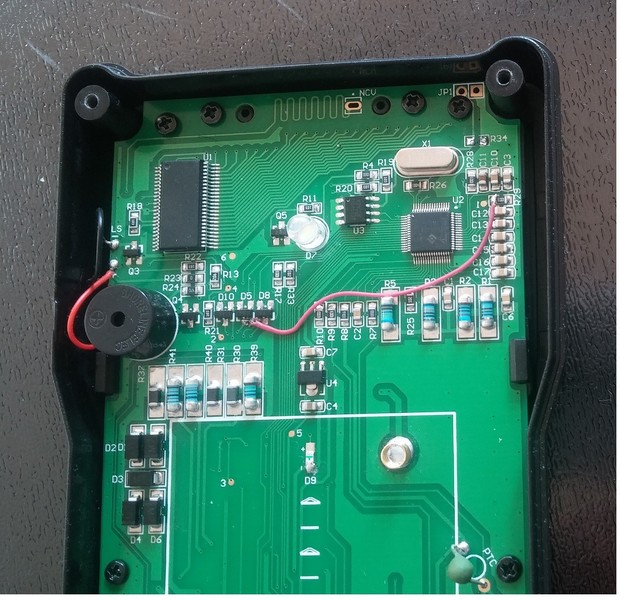

废话不说了，之前向仪友提问了，虽然回复的不多，但没见谁说HOLD键很常用的。于是就改动此键。增加一个飞线，将此键接D5双二极管的一端，连接到R29电阻端即成。此改动对M1芯片，无论从理论还是实践没有丝毫影响，只是没有了HOLD功能（按键被占用）。对于认为原设计不管对错都不可撼动者可绕道。


散淡021 · 发表于 2019-1-23 14:17:00

老师请再说说原理，谢谢！

软开机功能应该还在，是不是利用软开机时短路电子开关或跳过二极管？

wgsd · 发表于 2019-1-23 14:56:21

本帖最后由 wgsd 于 2019-1-23 15:02 编辑

散淡021 发表于 2019-1-23 14:17
老师请再说说原理，谢谢！

软开机功能应该还在，是不是利用软开机时短路电子开关或跳过二极管？ ...

兄弟别叫老师，我真的不配，这样我很不自在，仪友就很好哇。
软开机功能必须有的，改的目的就是让软开机和硬开机一样一字不差。我在电压电阻档都试过，原理很简单，就是让芯片复位，和硬开机一样。你提供的0660资料里有芯片复位功能脚。就是R29电阻接芯片端。

散淡021 · 发表于 2019-1-23 15:05:32

wgsd 发表于 2019-1-23 14:56
兄弟别叫老师，我真的不配，这样我很不自在，仪友就很好哇。
软开机功能必须有的，改的目的就是让软开机和 ...

谢谢前辈指导

很好！

这个问题解决了，用起来就爽了（不必刀位再开机一次）

wgsd · 发表于 2019-1-23 15:19:10

散淡021 发表于 2019-1-23 15:05
谢谢前辈指导

很好！

谢谢鼓励，不过还不完美，因为还没能取消转盘开机。不过该机自动关机后，耗电只有12uA左右，可以不考虑耗电，这样可更改自动关机时间更短些，比如3分或5分，就不关机了，用时一键点开。

chen131578 · 发表于 2019-1-23 19:45:48

有想法，会动脑。

5448 · 发表于 2019-1-23 23:27:26

想法不错

kyhwhb · 发表于 2019-1-24 06:15:17

巧妙的方法！谢谢分享！

fslichong · 发表于 2019-1-24 06:21:48

这个方法不错，让精度一致了

表述 · 发表于 2019-1-24 07:57:27

多谢仪友分享
