ZT-M1万用表背光改二档亮度

wgh1027 · 发表于 2019-1-24 11:05:04

M1万用表增加二档亮度背光
M1万用表屏幕确实是耀眼，但是耗电量也是非常可观，25mA多的空载电流不是一般的大，估计那个背光二极管都超载了。

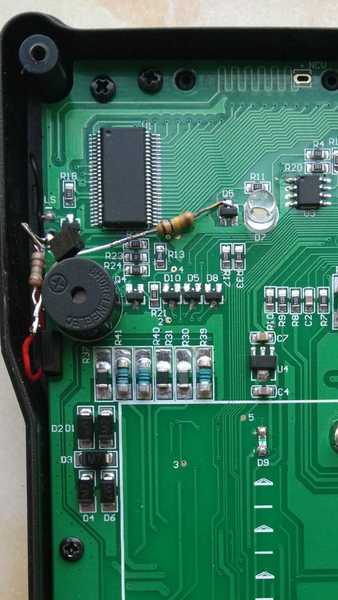

按图中电路就可以将M1万用表改为二档背光亮度，开机默认低亮度，打开手电筒后背光亮度同时增加。实测低亮度时整机电流约4.5mA，高亮度时12mA左右。
平时使用就4点几mA比老式三位半还省电，这个时候背光灯电流大概是2mA的样子。在特殊环境下打开手电筒电流达到12mA左右，这时背光灯电流也是7~8mA左右吧。两种背光亮度可随时切换哦。


wgh1027 · 发表于 2019-1-24 11:11:24

二档背光

[psyoukuplayer]XNDAyNzgzMTc1Mg==[/psyoukuplayer]

wgh1027 · 发表于 2019-1-24 11:14:16

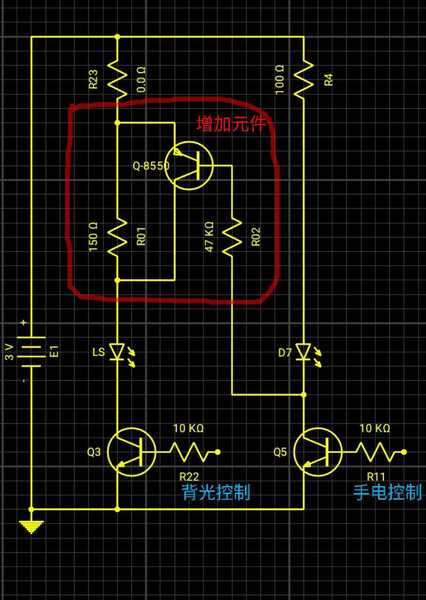

原理图


wgh1027 · 发表于 2019-1-24 11:18:44

wgh1027 发表于 2019-1-24 11:14
原理图

R02我实际用100k的电阻。

人艰不拆 · 发表于 2019-1-24 11:32:38

哈哈，这众仪被你们搞得烂熟啊

官修 · 发表于 2019-1-24 13:40:19

谢谢分享好案例

糊涂周 · 发表于 2019-1-24 14:55:21

巧妙的办法

，学习了，感谢分享！

散淡021 · 发表于 2019-1-24 15:26:51

谢谢分享！
不错的思路

其实背光管可拆了

wgh1027 · 发表于 2019-1-24 15:41:05

人艰不拆发表于 2019-1-24 11:32
哈哈，这众仪被你们搞得烂熟啊

玩表而已，用表的人会不屑一顾的。

wgh1027 · 发表于 2019-1-24 15:43:56

官修发表于 2019-1-24 13:40
谢谢分享好案例

随便玩玩而已。
