制作测试DSO138迷你示波器

人艰不拆 · 发表于 2019-1-28 09:09:45

这个示波器是套件，自己焊接制作

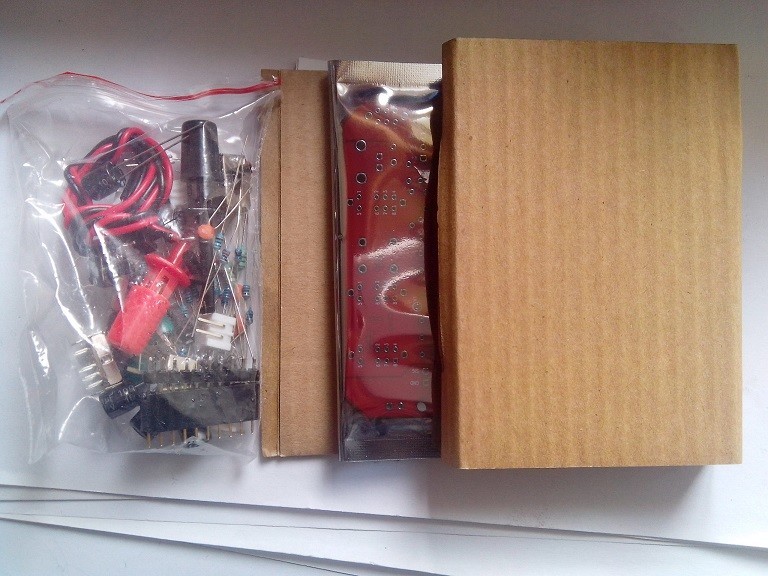

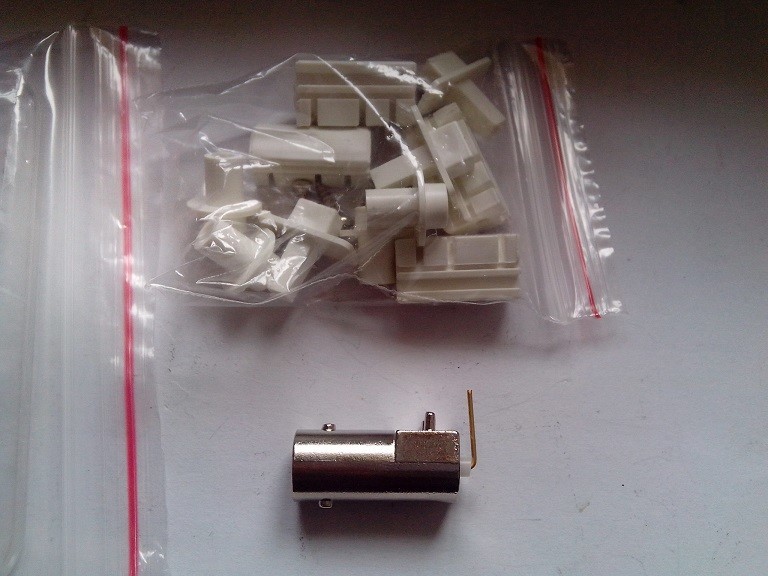

这是外壳的材料

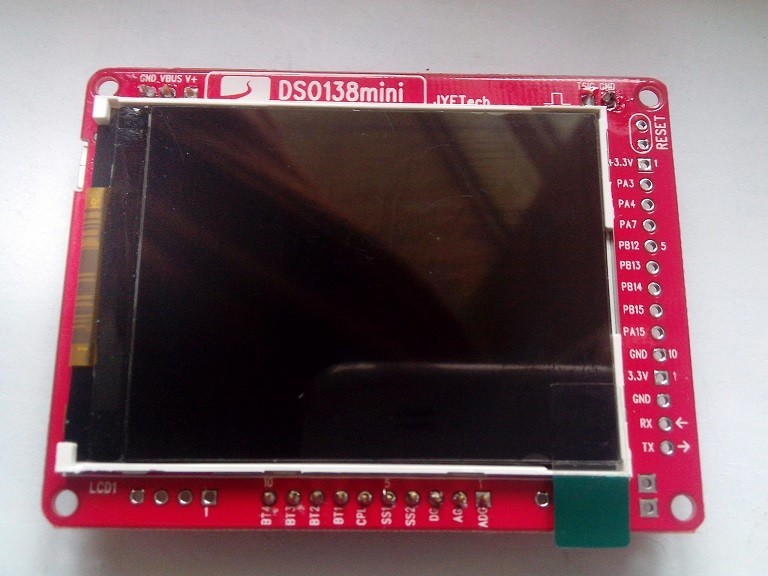

主板的套件和散件

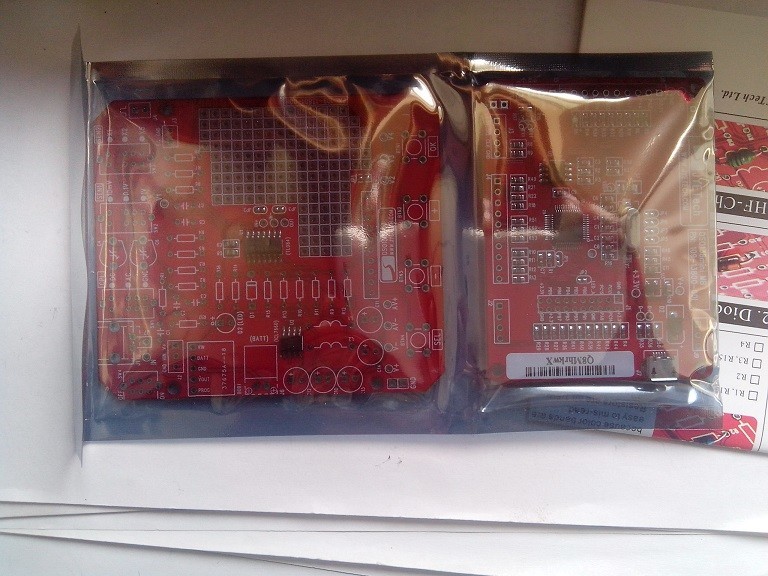

模拟板+数字板

另一面，数字板焊接好了，模拟板上一些元件自己焊

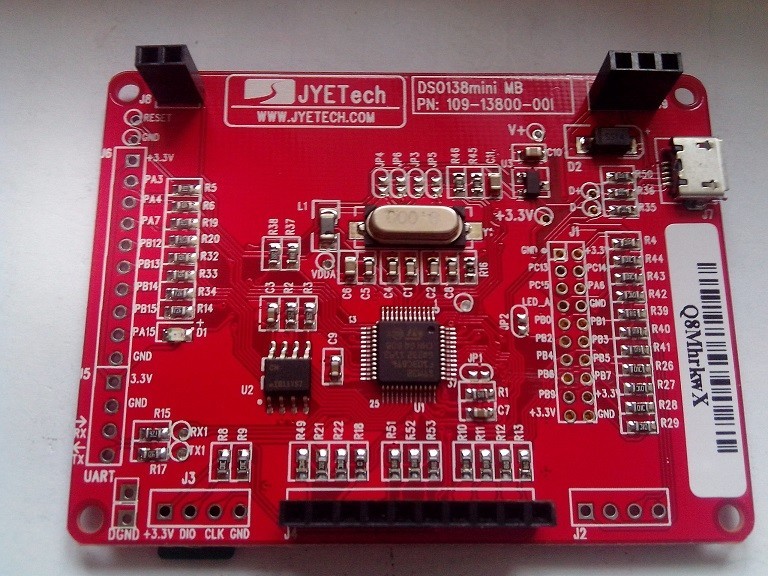

先检查数字板，

背面

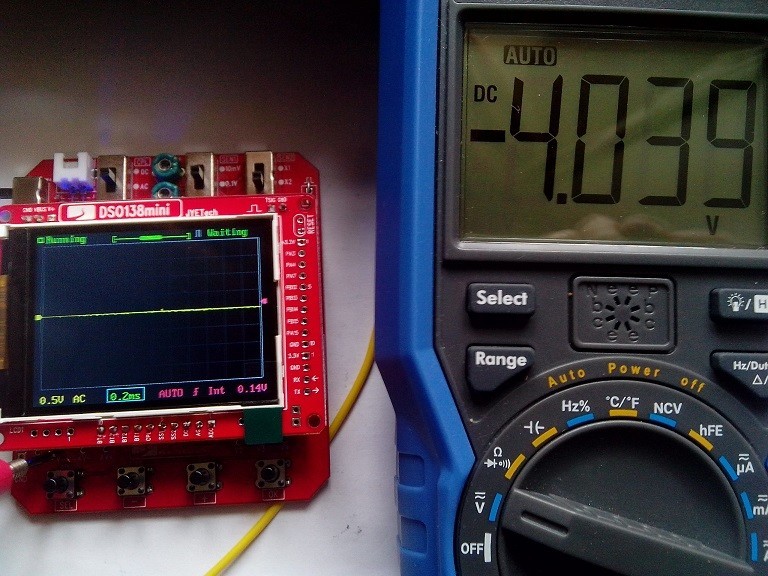

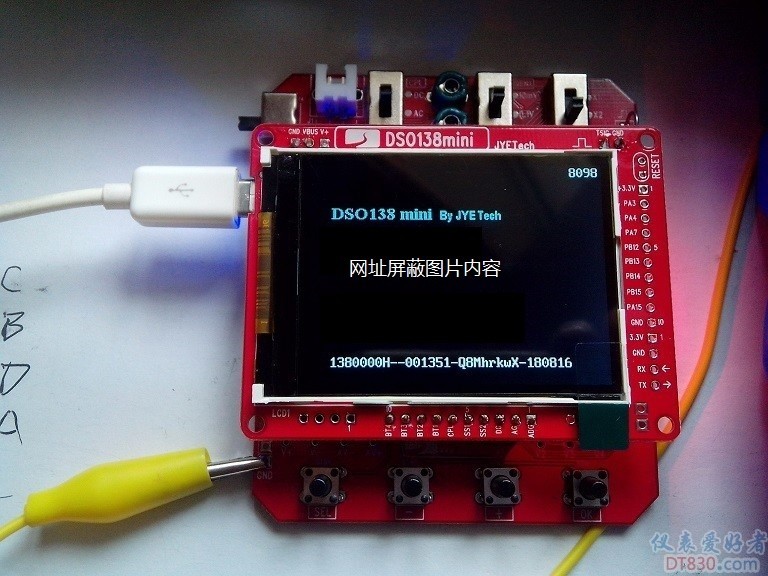

通电

正常

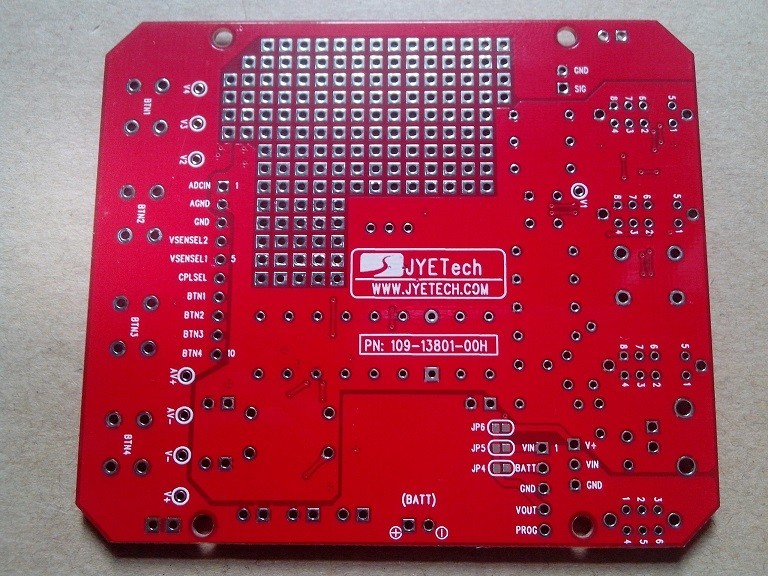

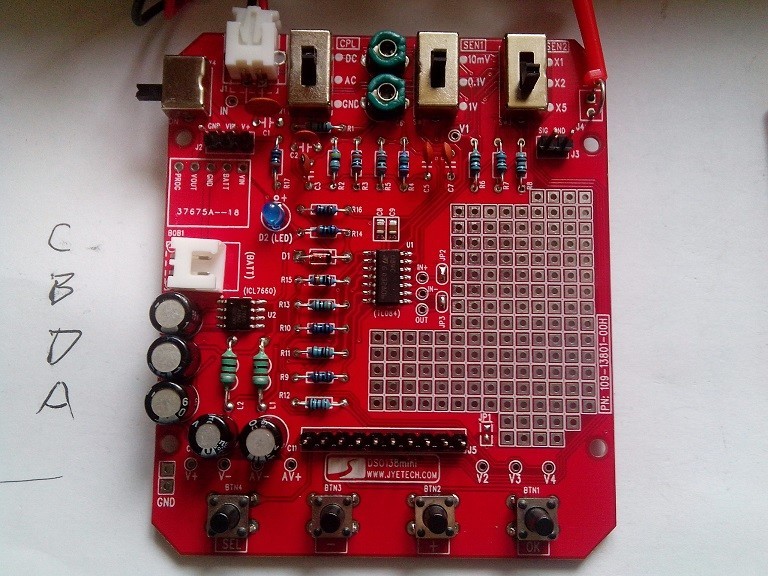

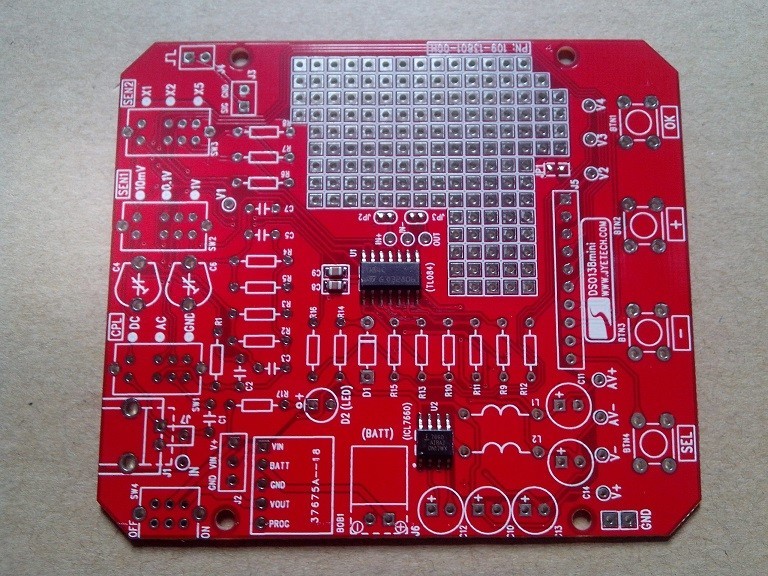

这是模拟板，元件位置都空着

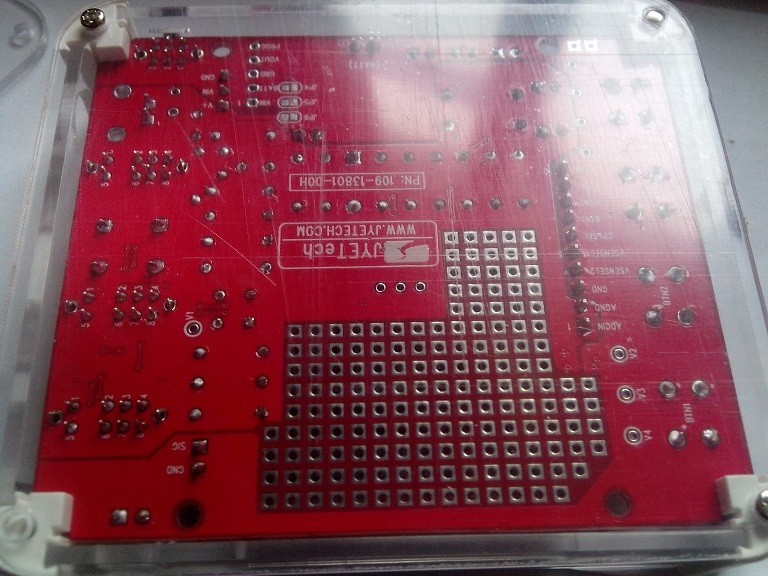

另一面

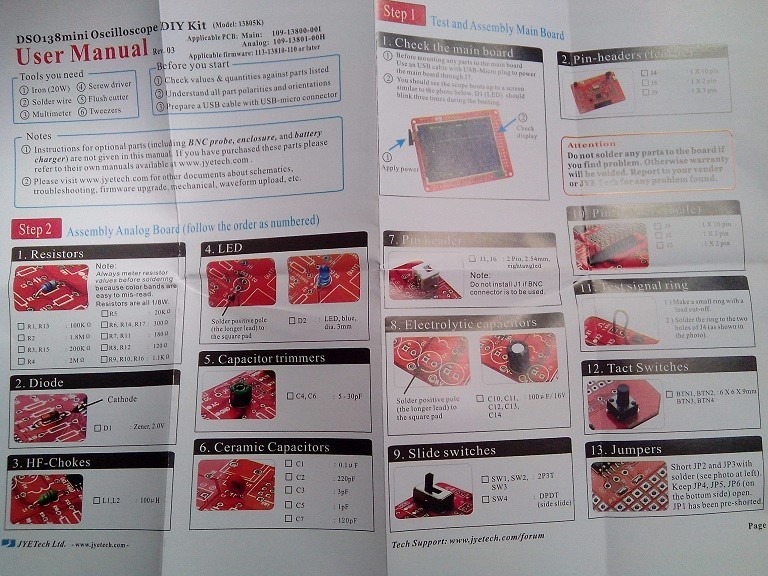

焊接、调试说明书

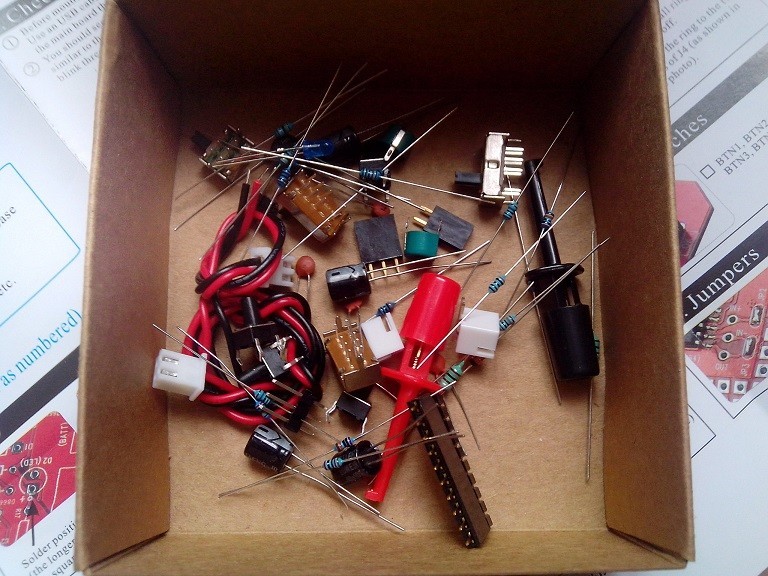

这是需要焊接的器件

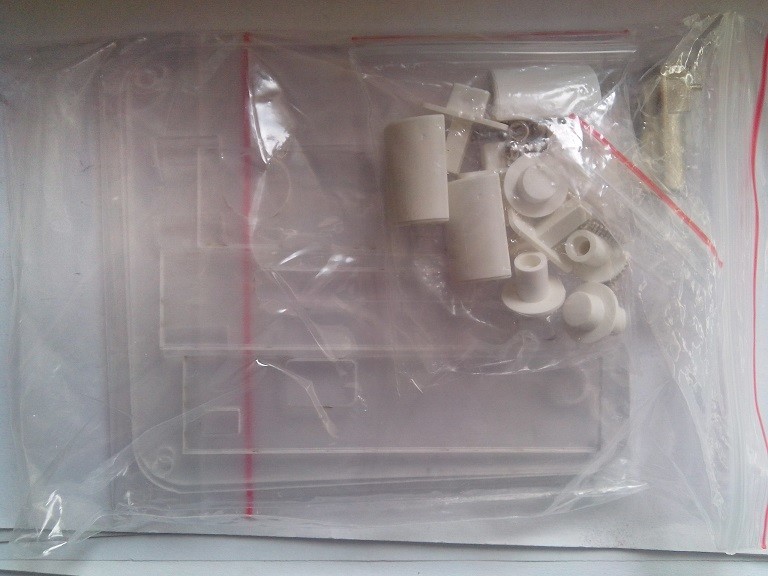

这是外壳材料和接头

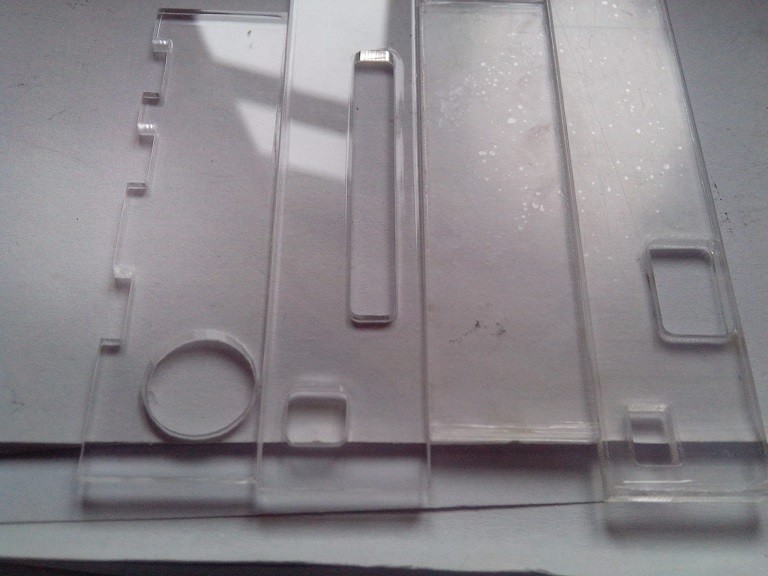

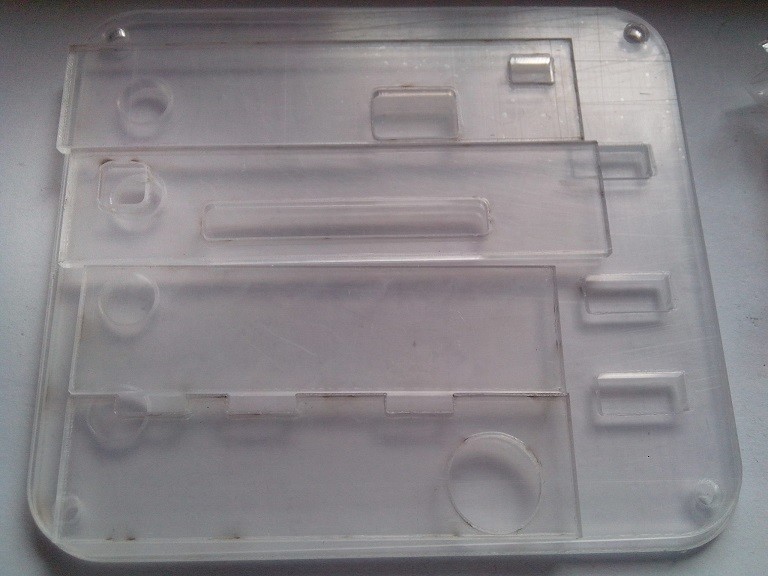

亚克力外壳

楼下继续

人艰不拆 · 发表于 2019-1-28 09:13:31

焊接分立元件

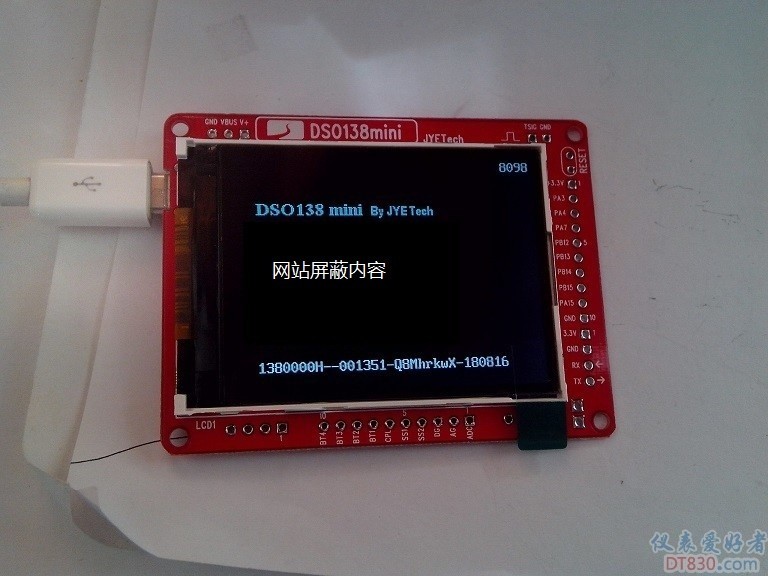

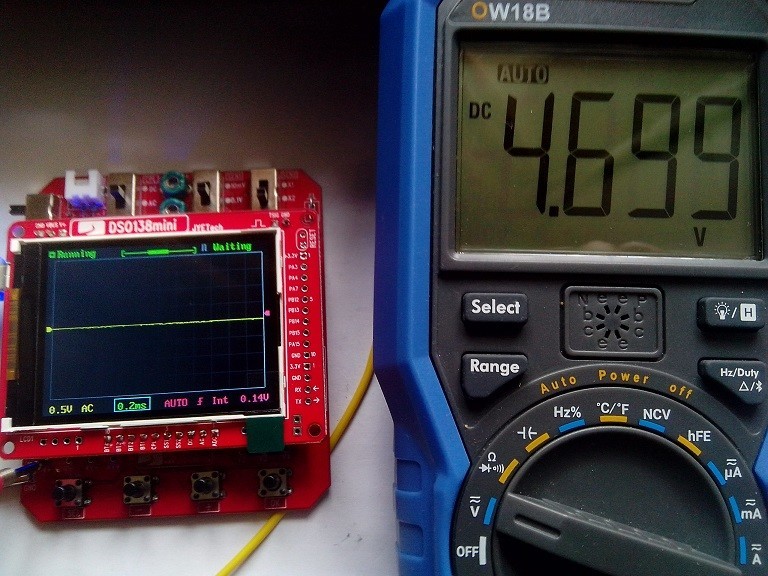

通电

按说明书检测，各个检测点电压是否合格

弄外壳

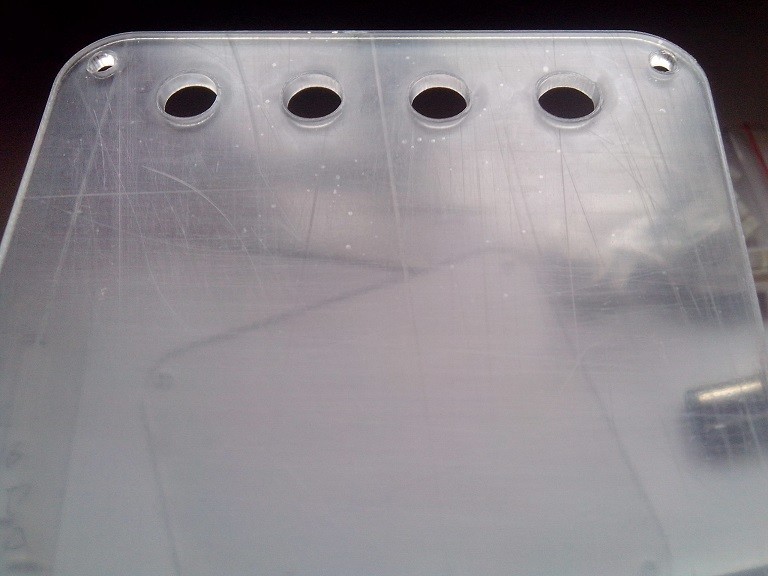

撕掉保护膜

安装外壳

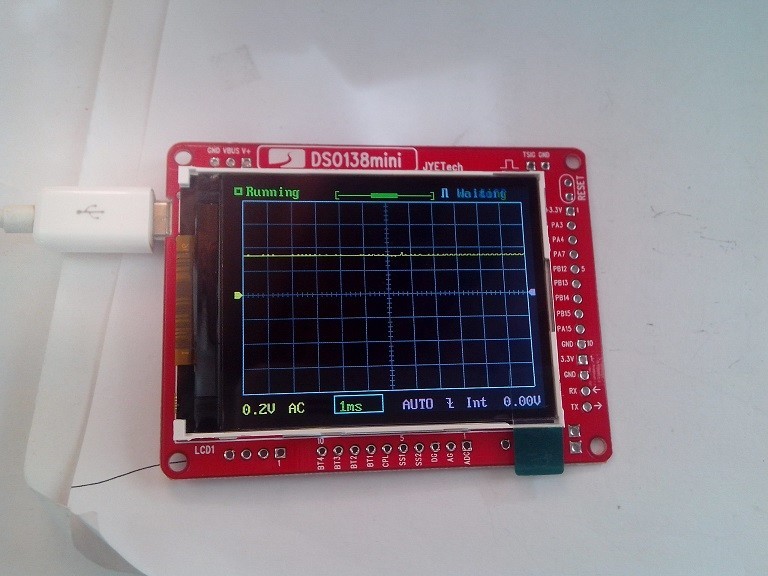

接入自身的测试信号
1Khz的，调节波形，保证不过冲

至此，制作和测试完毕

43545 · 发表于 2019-1-28 10:37:51

人艰不拆发表于 2019-1-28 09:13
焊接分立元件

制作容易，校准难，你的校准过程呢？

刘大大 · 发表于 2019-1-28 10:56:09

竟然是桂林的

人艰不拆 · 发表于 2019-1-28 10:58:04

43545 发表于 2019-1-28 10:37
制作容易，校准难，你的校准过程呢？

它自己有校准程序，运行一次就行了，我看基本正确就没运行

43545 · 发表于 2019-1-28 11:40:06

人艰不拆发表于 2019-1-28 10:58
它自己有校准程序，运行一次就行了，我看基本正确就没运行

你这套件，是买的，还是送的？

人艰不拆 · 发表于 2019-1-28 13:04:09

43545 发表于 2019-1-28 11:40
你这套件，是买的，还是送的？

算是送的吧，不过不是厂家送的，上一个是我自己买的

散淡021 · 发表于 2019-1-28 16:02:18

你东西真多

这个套件现在不带壳和电源好像70不到，真便宜

人艰不拆 · 发表于 2019-1-28 16:19:50

散淡021 发表于 2019-1-28 16:02
你东西真多

这个套件现在不带壳和电源好像70不到，真便宜

但是不如贵的好用，没编码器旋钮，操作很费劲的

fslichong · 发表于 2019-1-29 05:35:56

带宽，速率是多少啊，可以满足一般维修使用吗
