有坛友问我玩具示波器带宽，我给大家一个测试看看，就...

人艰不拆

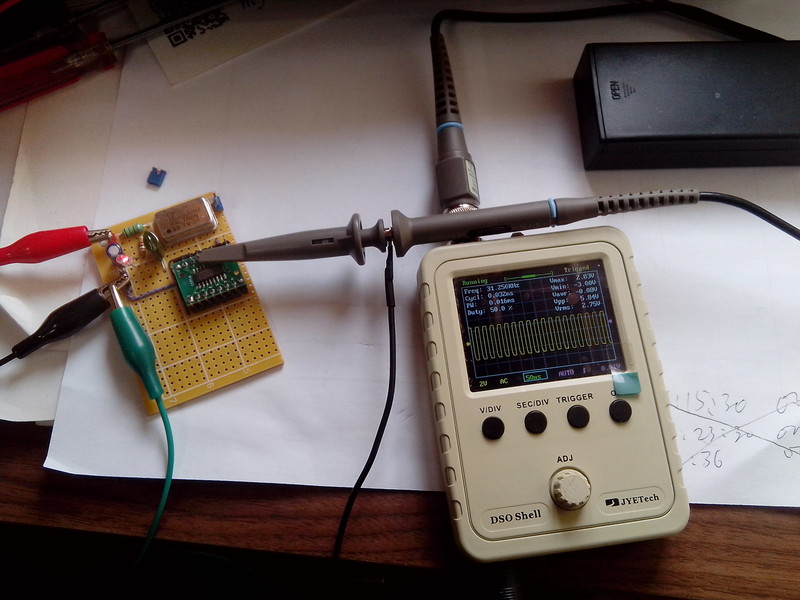

我的两个玩具示波器，性能应该基本一样，就是操作便利性上有区别
昨天有坛友问我带宽，我给大家看看我的测试图片

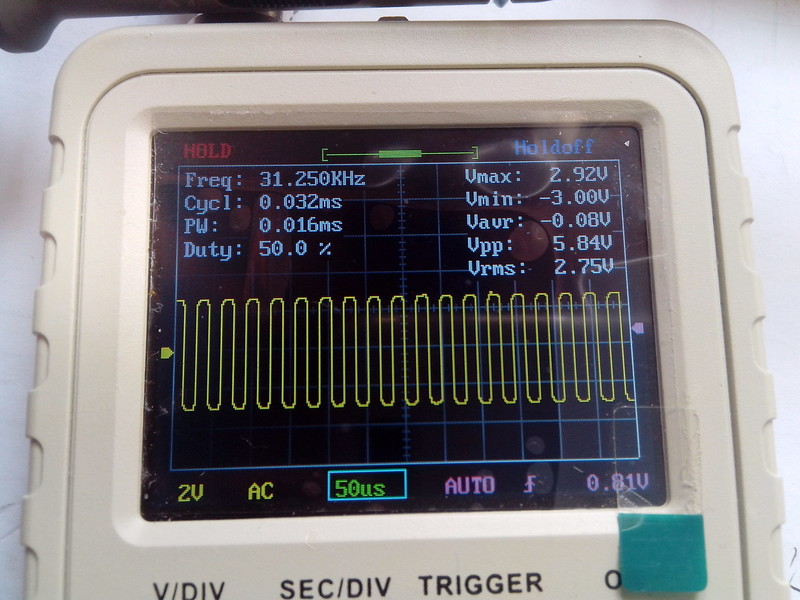

31.25Khz方波


还大致能看出是方波

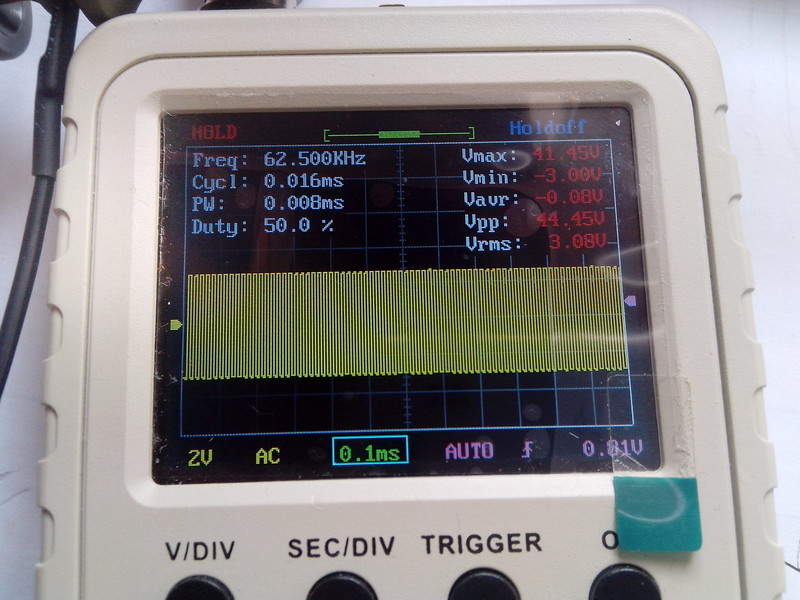

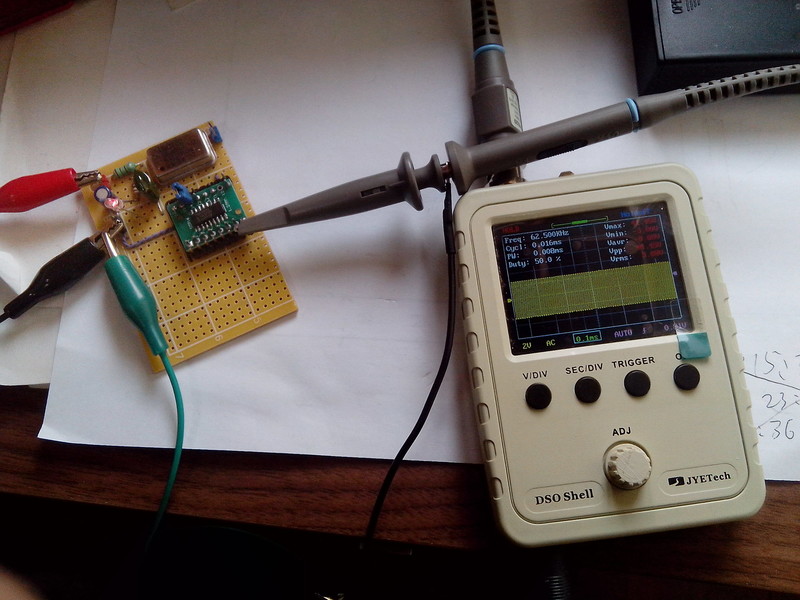

62.5khz方波


这样子吧，其实也能展开，展开频率的准确度下降

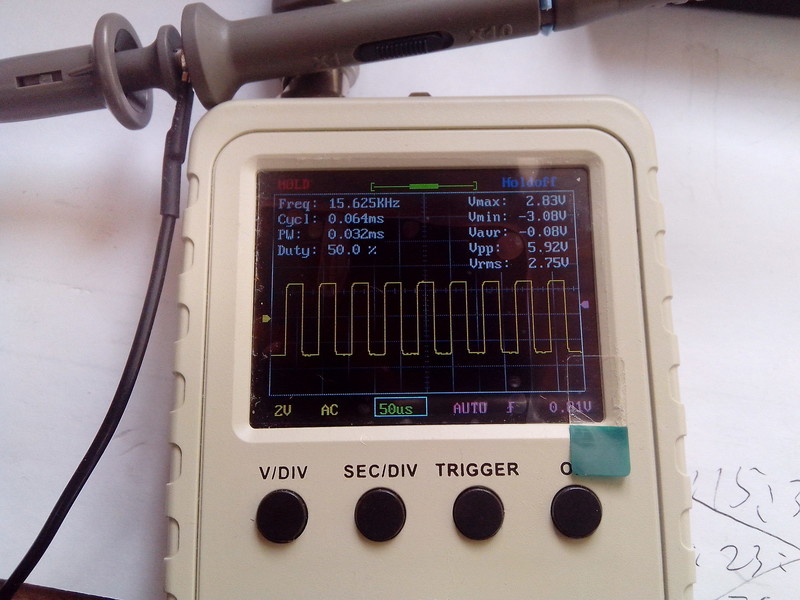

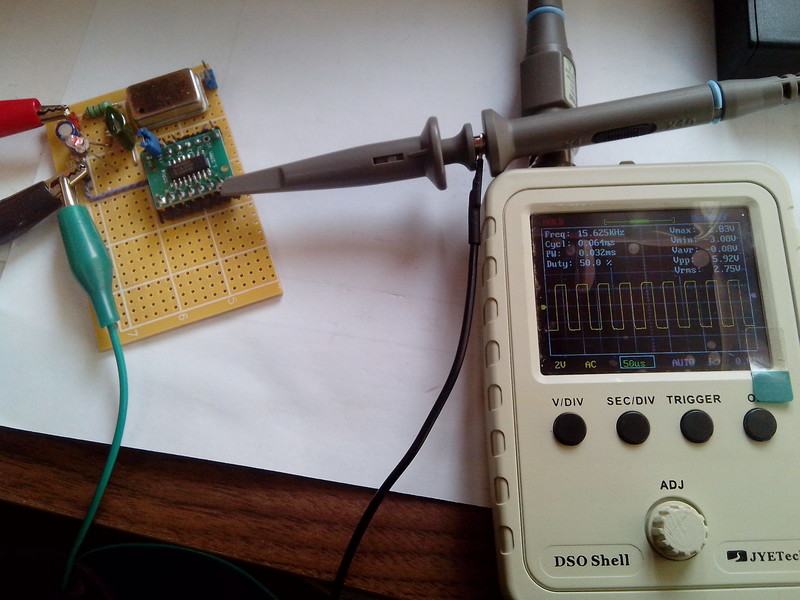

5.625khz


将就吧

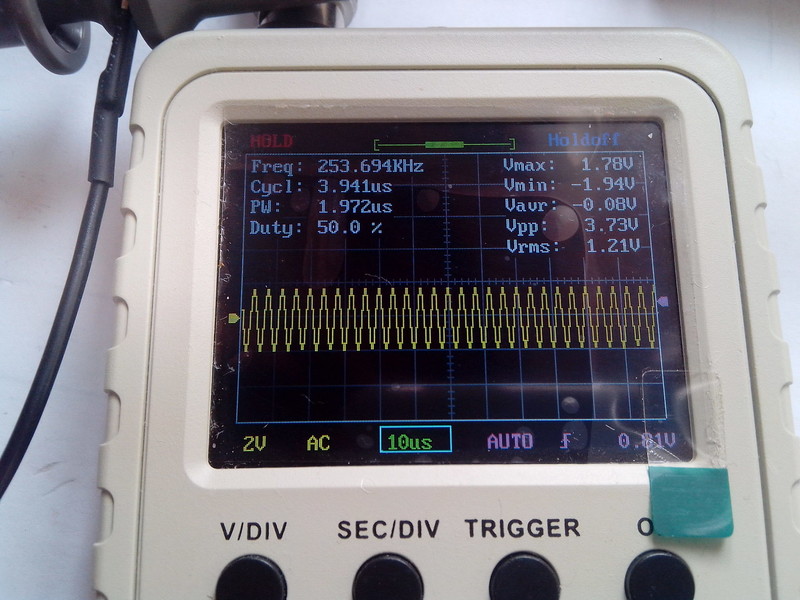

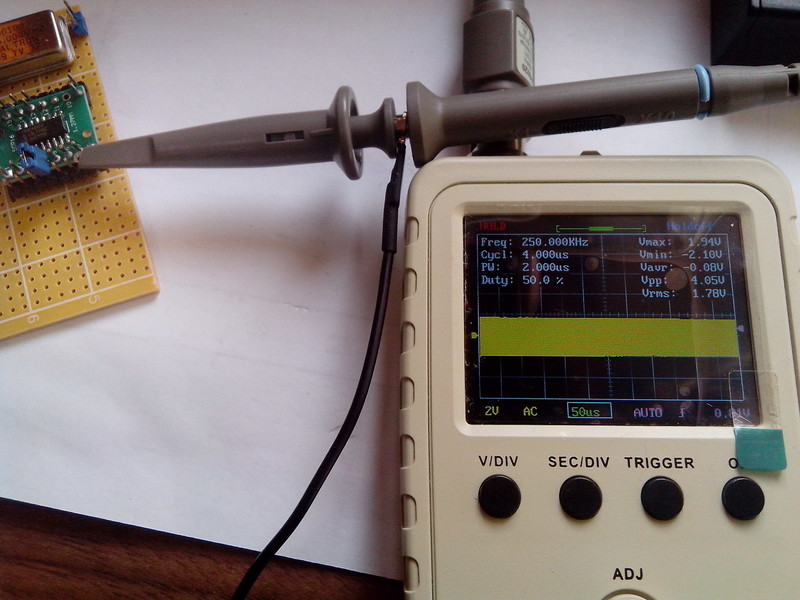

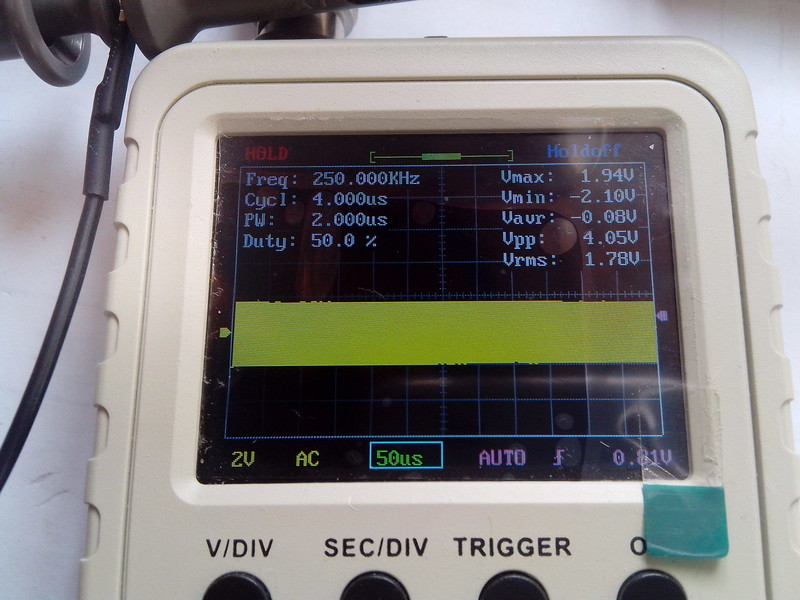

250Khz，超过它的模拟带宽了，也能测出来，但是就是彩条


频率还准确


展宽，频率就有偏差了

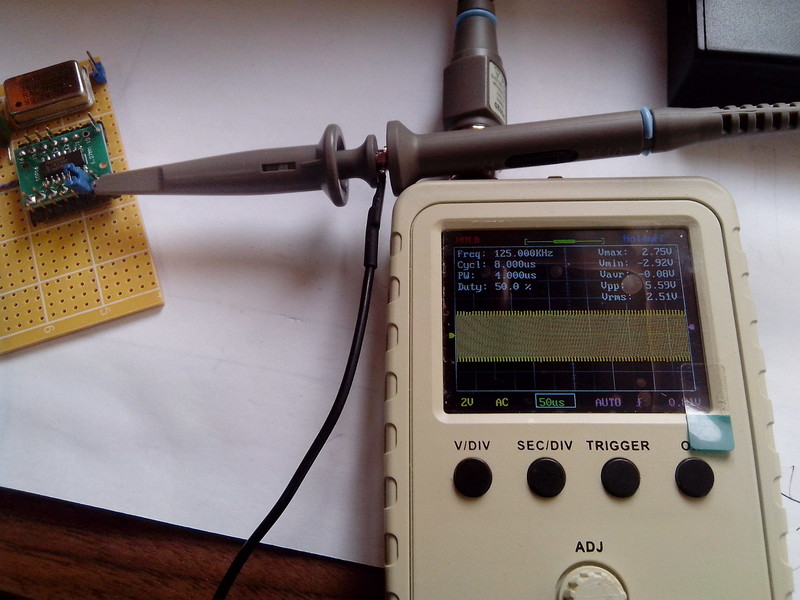

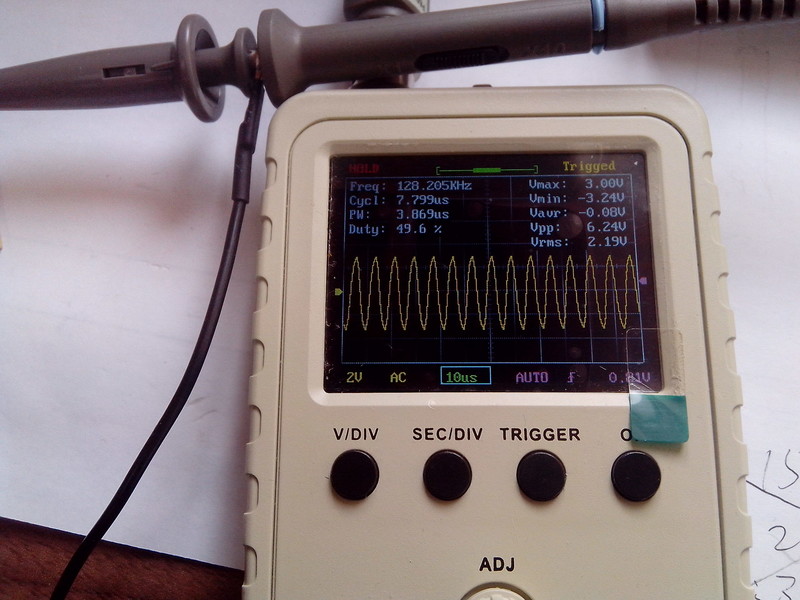

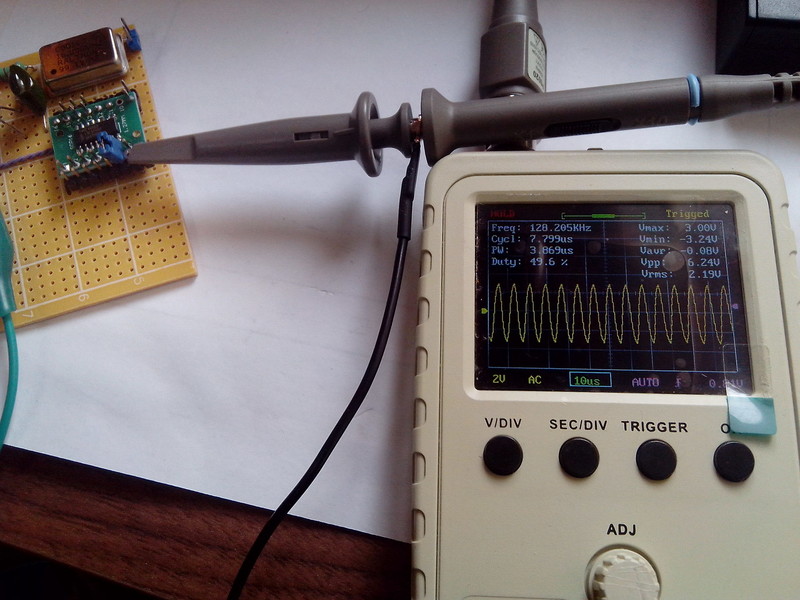

125khz，展宽像正弦波，频率不太准

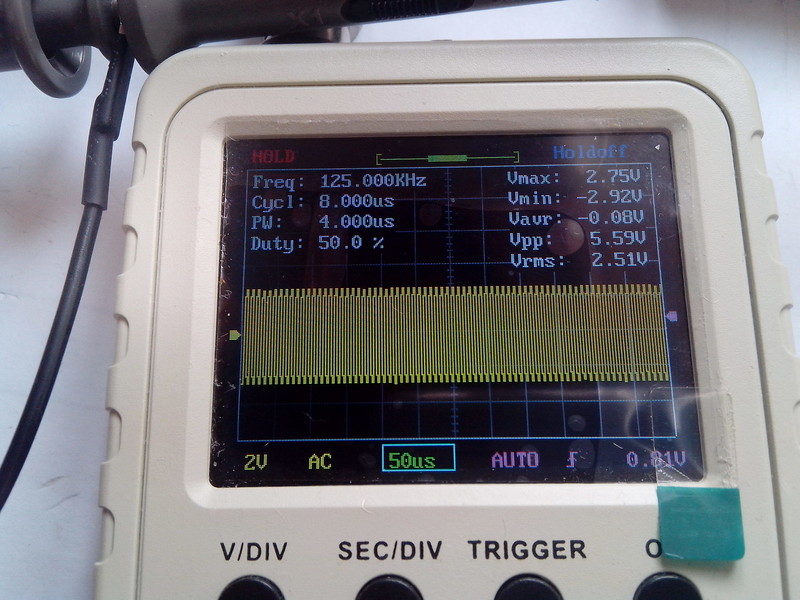

压缩一下，频率准了，但是看不清了




性能基本就这样了

散淡021

这个就是玩具表的价格，能这样很好。

楼主应该亮亮你新买的麦科

kyhwhb

这个是触摸屏的吧

人艰不拆

巍巍兴安 发表于 2019-1-29 09:35
这个是触摸屏的吧

100多元，你还要触摸屏啊，再说屏幕这么小，不适合

人艰不拆

散淡021 发表于 2019-1-29 09:25
这个就是玩具表的价格，能这样很好。

楼主应该亮亮你新买的麦科

哈哈，有机会的，看了先进的，谁还看玩具版的呢

散淡021

有人说1052E 在自动触发是， 测普通遥控器发射管上的脉冲串，按键不能快速连按（要间隔1S以上），

或者在自动触发时（不要用正常和单次），时基调250uS，测 电池串个按钮开关（鼠标微动按钮）的波，快速来回按钮，波是否与按钮次数同步更新。
我不相信不能测。（试试也好知道自己工具的实际情况）

谢谢
看你方便再试

人艰不拆

散淡021 发表于 2019-1-29 09:40
有人说1052E 在自动触发是， 测普通遥控器发射管上的脉冲串，按键不能快速连按（要间隔1S以上），

或者在 ...

这个不知道，我连我的是什么型号都忘了，哈哈，而且我也用不上这功能啊，可能软件上存在bug吧，反正这个示波器也是一般，比玩具的稍微强点，有机会我试试，其实我是初学者，触发什么的根本不会用

atz123

是啊！期待大神们来个帖子，科普下示波器

心梦在

不要求精确，可以自己玩玩

fslichong

果然是玩具，但是可以应付简单危险了，比如看看有无波形
