[工具] 制作一个闪光测电笔

[复制链接]
发表在  2019-2-3 09:52:40  | 显示全部楼层 | 阅读模式
才发现,论坛不能传gif图片,那就看不见效果了

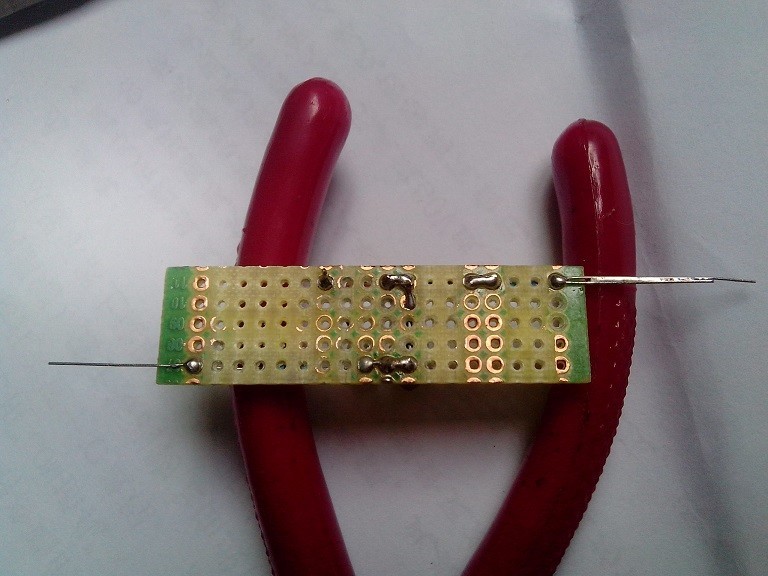

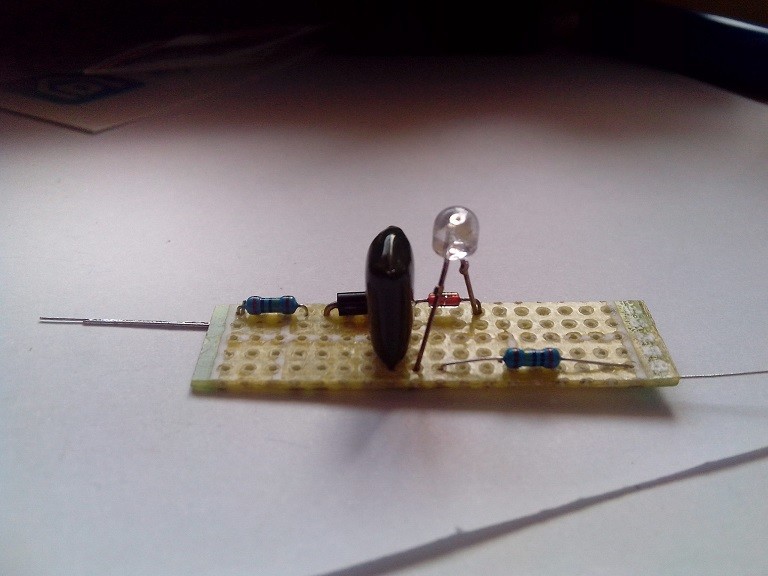

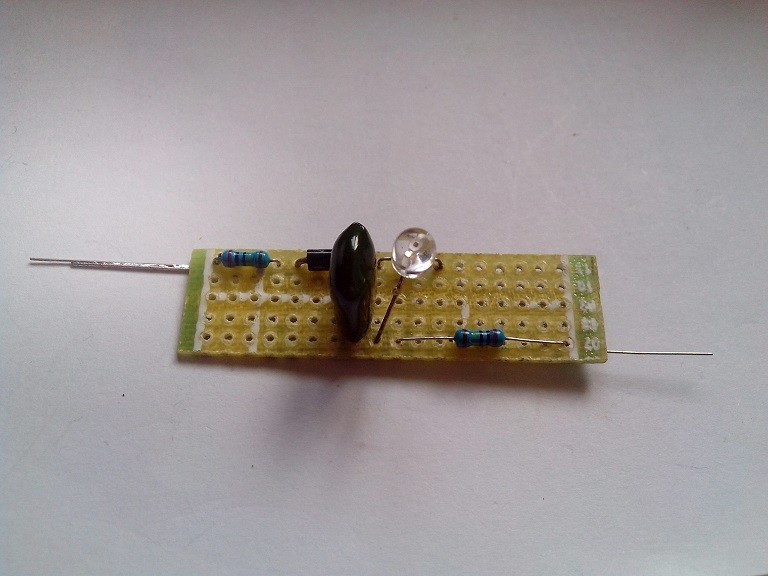

电路,哈哈,试验品


做好绝缘措施

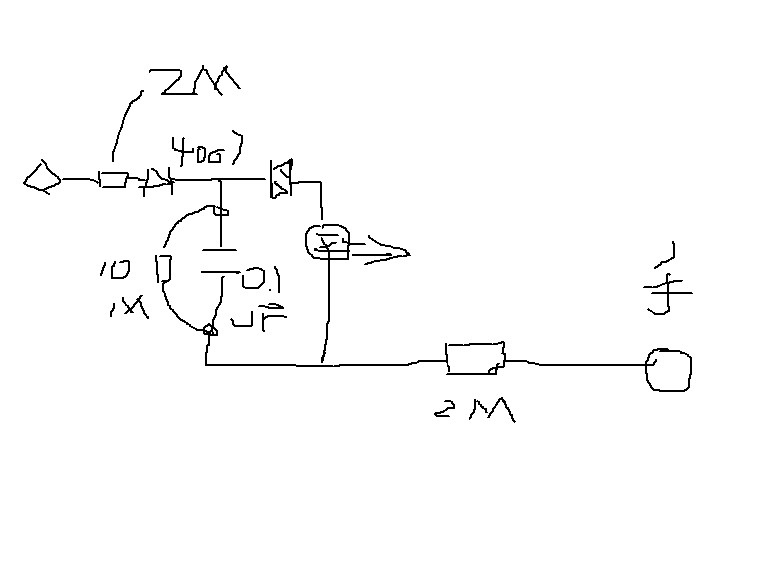

电路图,电路一端探针接触220v火线,一端手持
这样上面的led就能闪光,接触零线的话,就不会闪光

电路里有个触发二极管
已有2人评分金钱 仪表币 理由
43545 + 10 + 30 赞一个!
散淡021 + 20 很给力!

查看全部评分 总评分:金钱 +10  仪表币 +50

发表于 2019-2-3 16:31:03  | 显示全部楼层
谢谢分享!

找到零件一定试试

代楼主发个提示

这个仅作个人技术交流,不建议他人照做,有安全隐患
发表于 2019-2-3 16:58:15  | 显示全部楼层
散淡021 发表于 2019-2-3 16:31
谢谢分享!

找到零件一定试试

哈哈,没有隐患,就是使用时需要注意安全!
发表于 2019-2-3 17:45:16  来自手机  | 显示全部楼层
电路简单,触发二极管,不常有。
发表于 2019-2-4 08:49:37  来自手机  | 显示全部楼层
那么小时电流二极管能有多亮啊
发表于 2019-2-5 22:59:15  | 显示全部楼层
抽空搭个电路试试。看看LED有多亮。
