简单看看zt109的电容档等档位的波形

[复制链接]
发表在  2019-2-6 12:28:19  | 显示全部楼层 | 阅读模式
万用表 - 口碑评
仪表品牌: 众仪(ZOYI)
显示类型: 液晶数字
有拆机图: 没有拆机
测量档位: 电容档

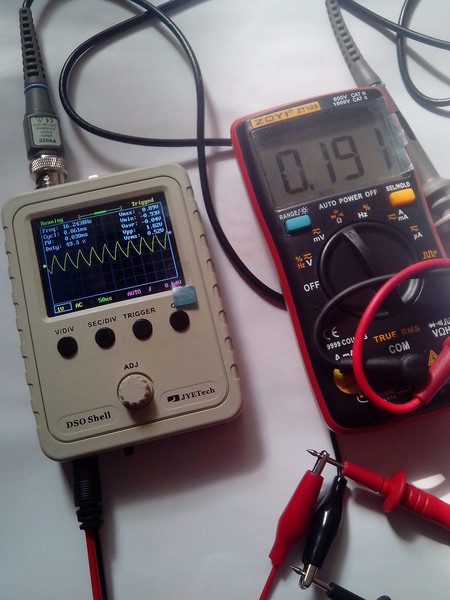

电压档怎么还是输出波形呢?

电容档输出波形,这个倒是不意外,有是应该的

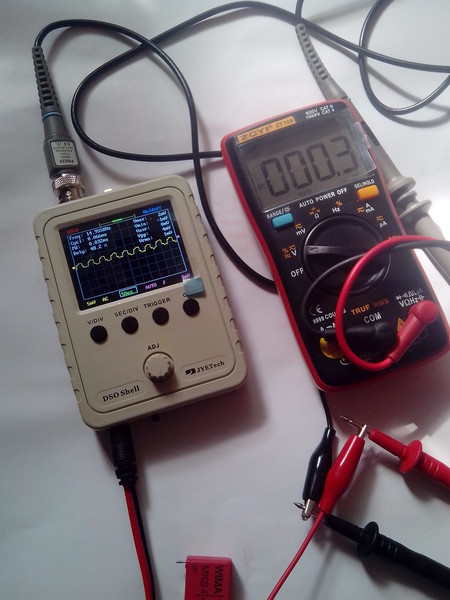

顺便测试一下示波器的输入电容,大致200pf

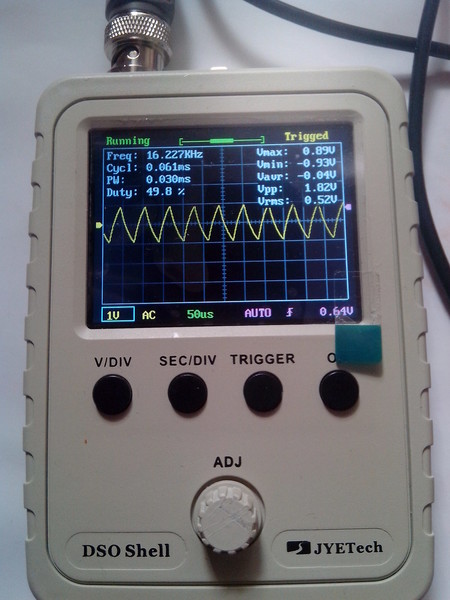

空载频率大致16khz,占比50%

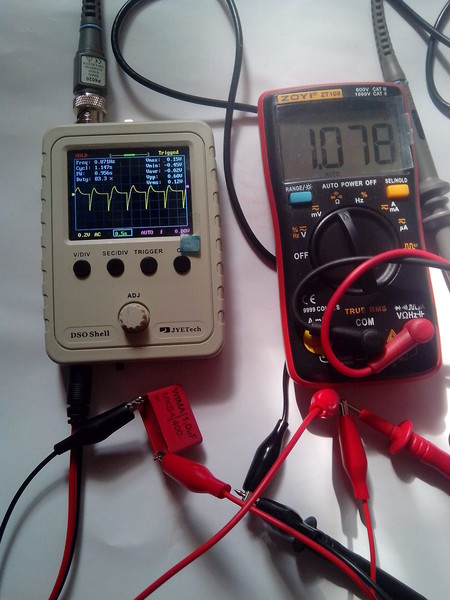

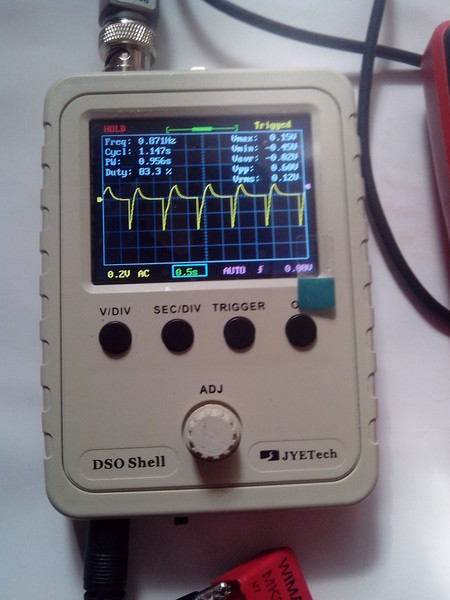

测试一个1uf电容,波形改变了,频率也变了
变成1hz左右了

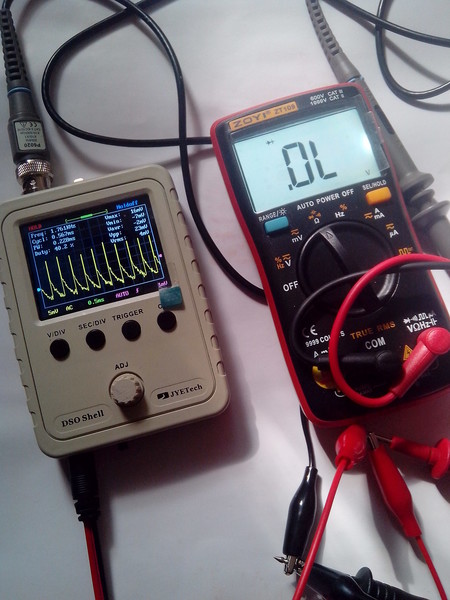

再看看二极管档,竟然是这样子的,幅度很小

行家来解释一下吧
发表于 2019-2-6 14:15:04  | 显示全部楼层
新春快乐
发表于 2019-2-6 14:39:42  | 显示全部楼层

哈哈,过年好!
