查看: 4311|回复: 15

拯救老头子

[复制链接]
发表于 2019-2-7 15:14:57 | 显示全部楼层 |阅读模式
都说静电很厉害,虽然也常常被其电击,但还没损失过器件,可是昨天就没那么幸运了。我的老头子基准做好有段时间了,昨天对它进行测试记录,在我触到它外壳时,一下电击,老头子的绿色指示灯熄灭了,10V的恒温加热紫色灯还在工作。可3457的显示电压只有3点几伏(接在10V端),马上切断电源,心想坏了,绿色指示灯是老头子的12V电源,电源坏了倒没什么,老头子可要挺住呀。
急切的拆开外壳,把10V的基准电源13.5V稳压断开,10V的输入端也与7V输出断开,小心的接上电源,嘿,绿色指示灯亮了,只要老头子不坏怎么都行,赶紧插上测试线,哇,7.07155V一点也不差,感觉心中的石头落了地。接着测试下10V的稳压电源,13.5V正常,可是,开壳前老头子的指示灯怎么不亮呢?这两个电源都是独立的绕组呀,再测测老头子的12V稳压电源,哎,怎么只有9V,不至于稳压块和电源损坏吧。经检测电源真的没问题,可是接上老头子就降到9V,但老头子输出7V正常,测试一下电流,啊,怎么49mA。老头子正常耗电在20mA左右,怎么大了一倍。供电变压器只1W多点,输出电流有限,不然还不知怎样了。

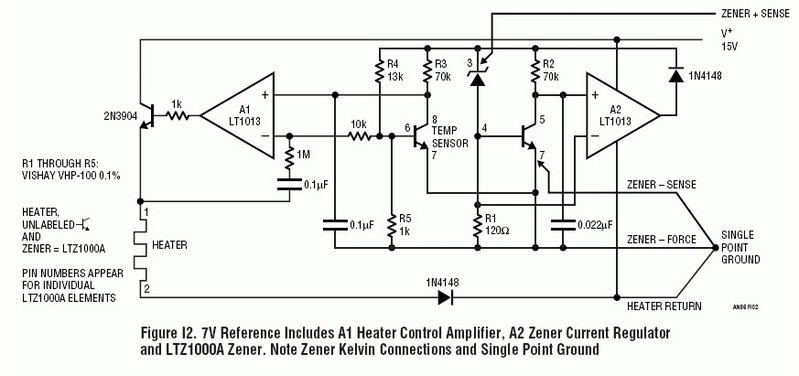

根据电路分析,7V输出正常,估计是1013运放有问题。

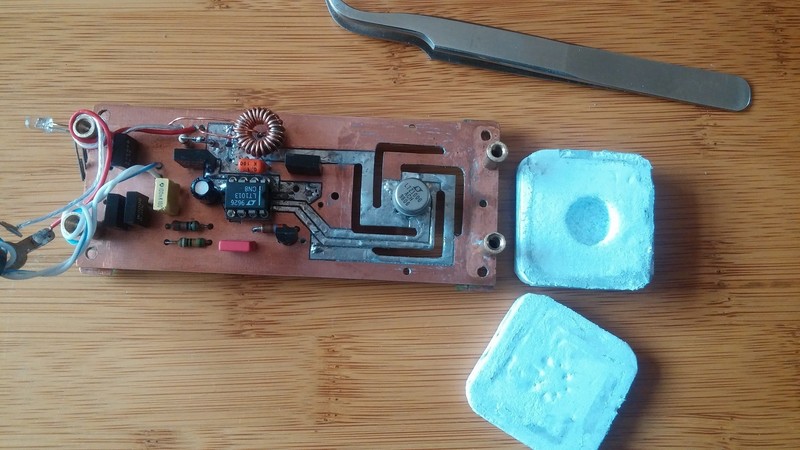

于是拆下运放,焊上一个插座,找了个手边仅有的单电源运放358,插上后测试,嘿嘿还是49mA。查查线路没问题,把怀疑的电容都焊下来,还是如此。在板上测老头子又测不准,不得已把老头子也拆了下来。对照线路图,测量各管脚均正常,但是测量2、3脚的相互绝缘时却有70欧的电阻,多出来的电流应该是7V电压经这个电阻产生的。(在板上测也有该电阻,曾把2、3脚的铜箔割断也没见改变)
这下可坏菜了,怕发生的事情还是发生在老头子身上了,不能这小三百元就这样报销了吧?想想老头子现在还能稳定的输出7V,带栽能力这么强,可以改变其加热方式,把加热电阻接在电压低端改在电压高端,并由7V输出直接提供,这样2、3脚就没有电位差了。可是老头子必定是高端基准,这样即便没有影响,也让人心中存疑。毕竟1毫欧的电阻,20mA的电流就是20uV,接线电阻及接线位置更突出了。再加一组7V左右的供电电源也挺麻烦。

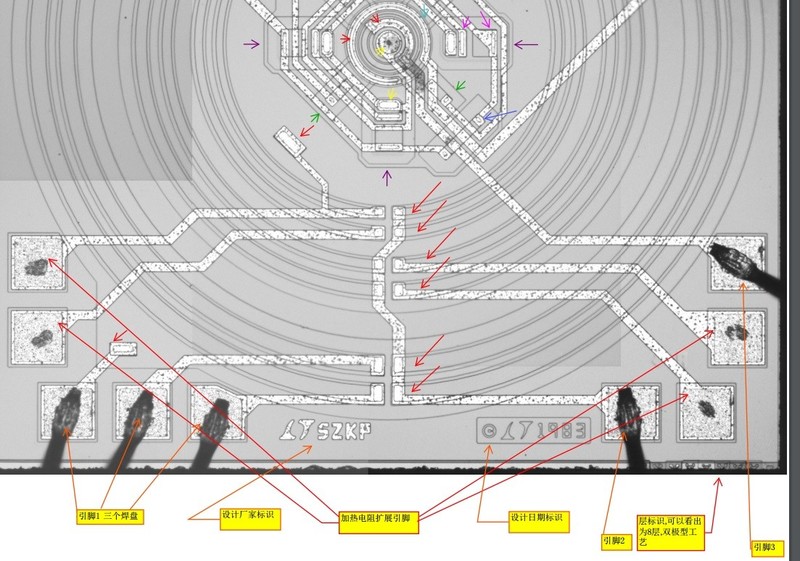

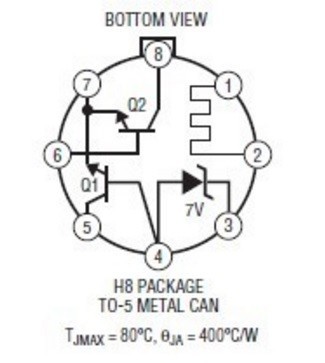

最后放弃了上面的想法,参照老头子的内部图,决定再给老头子一次电击,就叫以毒攻毒吧。找来一只470uF的电解,在12V电源上充上电,马上连接到老头子的2、3脚上,来个电疗。哈哈,一次成功,2、3脚的电阻没了。老头子满血复活。

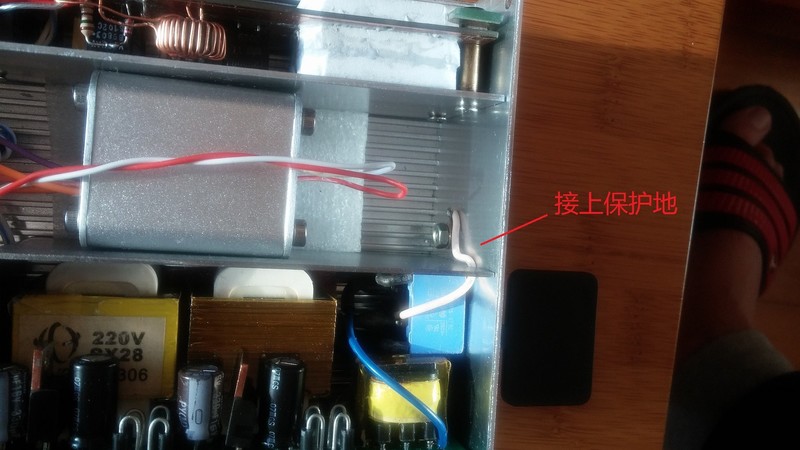

分析一下老头子受伤的原因,第一当然是外壳没有接保护地,那怎么单击老头子,看看整个线路,只有老头子这块PCB板的外围铜箔与外壳相连,而外围铜箔距2、3脚的铜箔只有0.3mm左右的距离。本来以为这块PCB板可以扔了,可是老头子又活了,于是又在这块PCB板外围,再割出一圈0.3mm的隔离槽,老头子重新回到板上后,其密封罩胶没干时,把外壳的接地保护接上了。
还亏得即时接上,因今天早上第一时间看看老头子的时候,手触摸外壳时又被重重的击了一下,不然不知又是什么样。也难怪连连电击,看看湿度计已降到30%以下。

还有一部分没说,不是电击后绿色指示灯熄灭了吗,可能原因是当时2、3脚已经短路,但在后来的开壳上电把微弱的短路部分烧掉了,只存留了70欧的短路电阻。


发表于 2019-2-7 16:43:09 | 显示全部楼层
哈哈,老头子今年高寿几何了
 楼主| 发表于 2019-2-7 18:44:47 | 显示全部楼层
人艰不拆 发表于 2019-2-7 16:43
哈哈,老头子今年高寿几何了

98的小老头
大小都的救啊。
发表于 2019-2-7 19:15:27 | 显示全部楼层
不怪老头子有个外壳,这东西在上电时怕静电的。看来有些电子元件有保护罩的一定要注意静电,出现上面意外可不是谁都能解决的,这个经验值得借鉴。
发表于 2019-2-7 23:02:01 | 显示全部楼层
老头子,又从地下拉回来了,不错。
发表于 2019-2-8 01:12:35 来自手机 | 显示全部楼层
请教老头子是什么型号的稳压管
发表于 2019-2-8 04:10:34 | 显示全部楼层
老头子满血复活
 楼主| 发表于 2019-2-8 09:13:46 | 显示全部楼层
43545 发表于 2019-2-7 23:02
老头子,又从地下拉回来了,不错。

感受回归的春天。
 楼主| 发表于 2019-2-8 09:16:31 | 显示全部楼层
勇闯沙滩 发表于 2019-2-7 19:15
不怪老头子有个外壳,这东西在上电时怕静电的。看来有些电子元件有保护罩的一定要注意静电,出现上面意外可 ...

安全措施不可少。
 楼主| 发表于 2019-2-8 09:18:15 | 显示全部楼层
fslichong 发表于 2019-2-8 01:12
请教老头子是什么型号的稳压管

这个还真不知道老头子里面用的是什么型号稳压管
