这个信号发生器是5v供电的,
那么看看它的工作电流情况,算算功耗

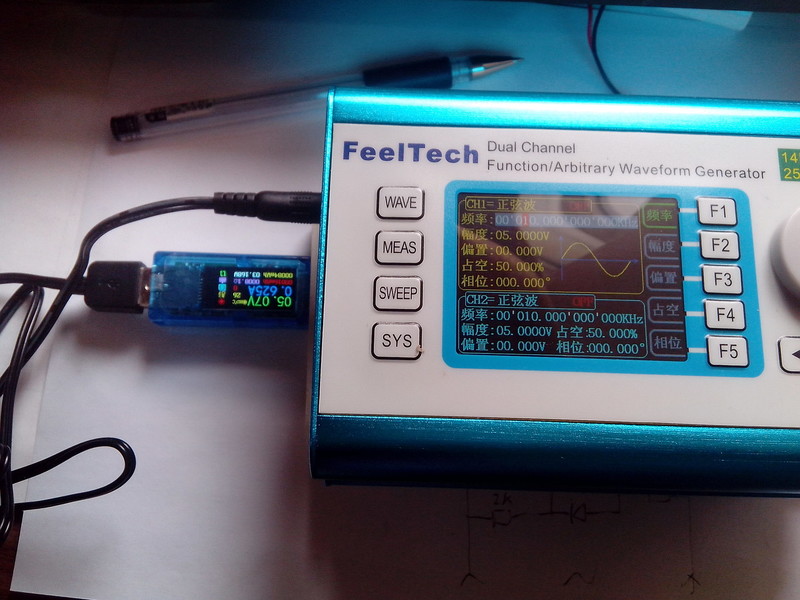

10k时,注意这时关闭了2个输出通道,电流625ma

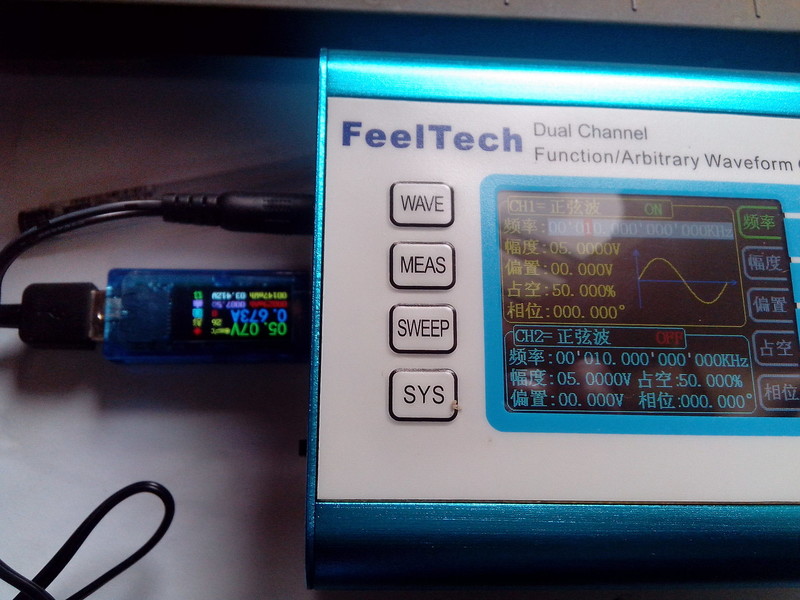

10k时,打开通道1的输出,电流673ma,电流加大

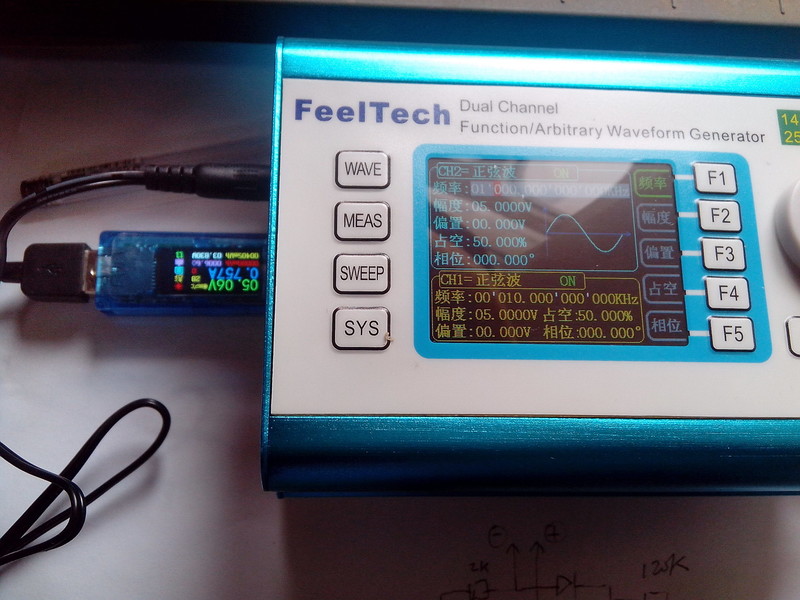

10k时,打开2个通道的输出,电流720ma,电流继续加大

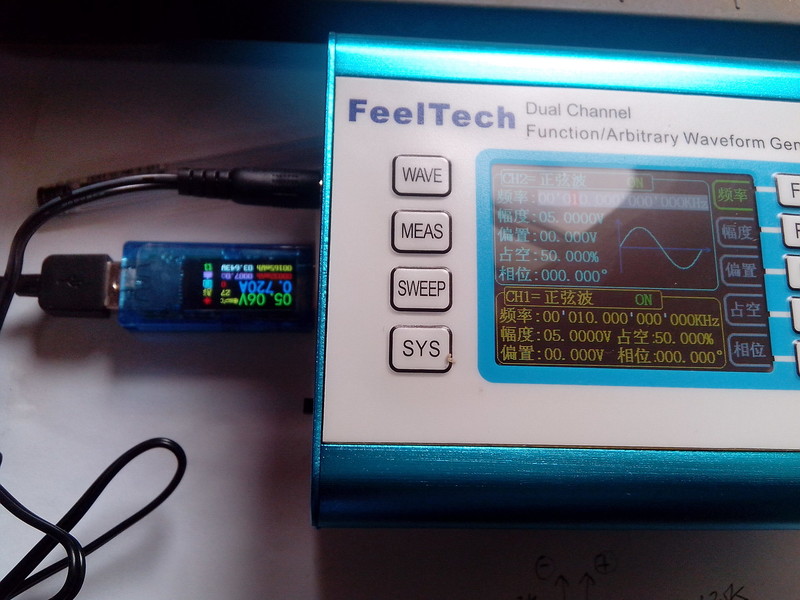

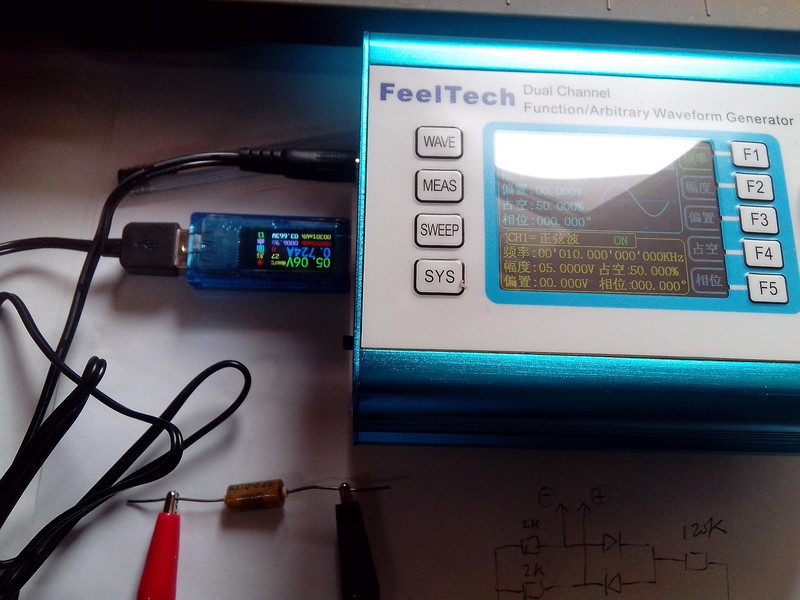

还是10k,双开,加个300欧姆负载,电流增加4ma

增加频率到1Mhz,工作电流为757ma

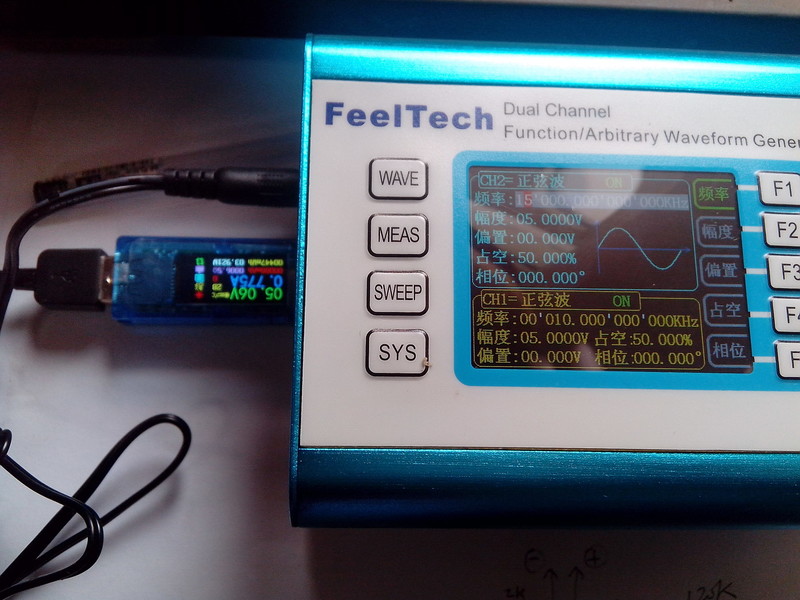

继续增加输出频率(1通道)到最高15Mhz
电流为775ma

可见这个发生器轻载时功耗是小于5瓦的,很大一部分都是自身消耗
