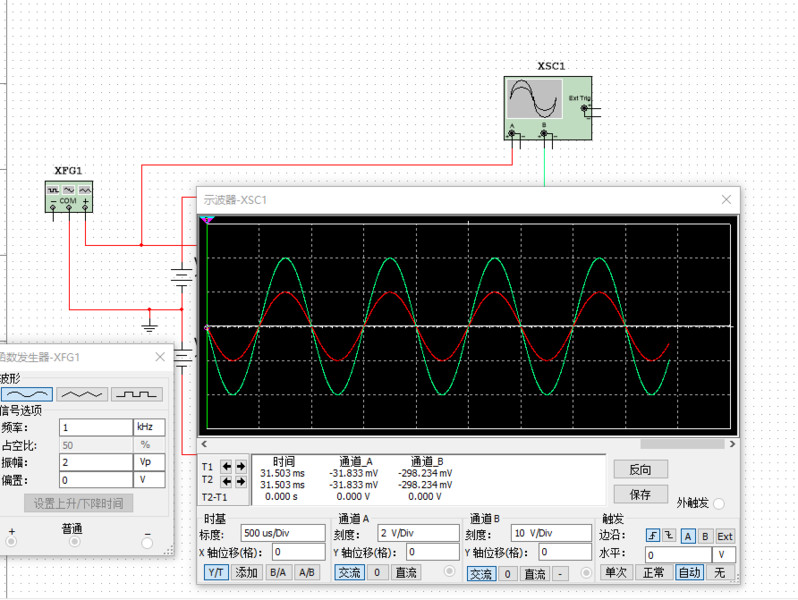

这个仿真正常吗

光速飞行

wgsd 发表于 2019-3-19 22:00
所以仿真不能当真

这个电路没有很大的问题，一般调一下电阻就得了。

wgsd

光速飞行 发表于 2019-3-20 10:23
这个电路没有很大的问题，一般调一下电阻就得了。

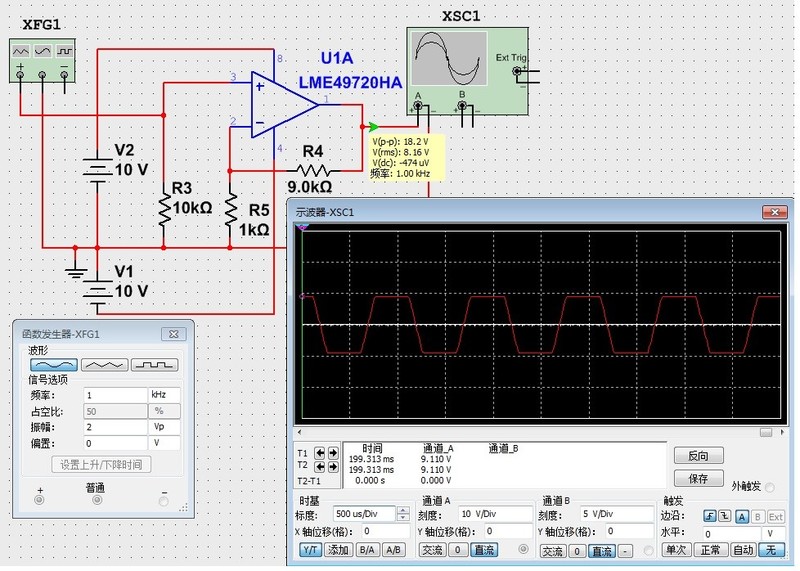

不是电路问题，这个削顶的仿真才是真正需要的仿真结果，接近实际环境不同运放的最大不削波输出能力。

光速飞行

wgsd 发表于 2019-3-20 10:44
不是电路问题，这个削顶的仿真才是真正需要的仿真结果，接近实际环境不同运放的最大不削波输出能力。 ...

电路是活的，没有一成不变的电路，要什么就变什么。

wgsd

光速飞行 发表于 2019-3-20 10:45
电路是活的，没有一成不变的电路，要什么就变什么。

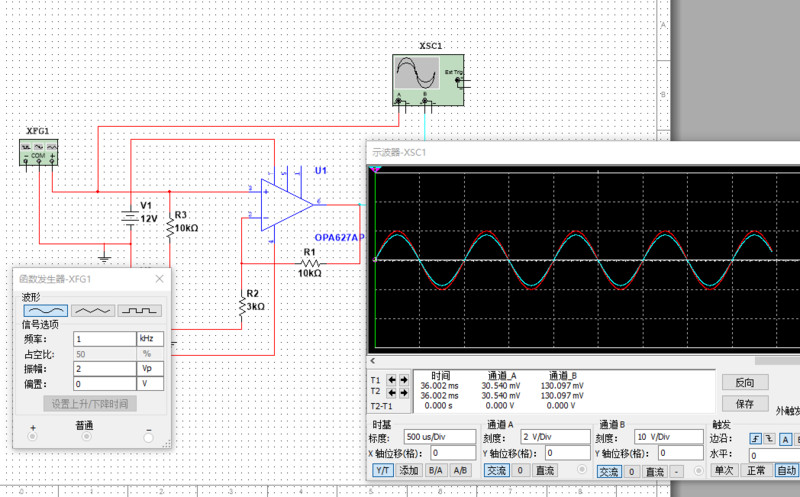

电路是活的，但每个运放的削顶余量是相对固定的，有了这个仿真，才能根据不同的电源电压来确定运放的最大输出极限。

wgsd

光速飞行

wgsd 发表于 2019-3-20 11:16
电路是活的，但每个运放的削顶余量是相对固定的，有了这个仿真，才能根据不同的电源电压来确定运放的最大 ...

是的，灵活的玩就得。

yangsen

光速飞行 发表于 2019-3-20 10:23
这个电路没有很大的问题，一般调一下电阻就得了。

还是要研究一下芯片的数据手册，原来做心电时候就被坑过，差分放大后2级后级运放放大500倍，加极化电压时候总出现很诡异的波形，研究数据手册才发现运放的输出是轨对轨但输入不是，当输入电压接近电源电压时候输出会向反方向饱和

光速飞行

yangsen 发表于 2019-3-21 08:56
还是要研究一下芯片的数据手册，原来做心电时候就被坑过，差分放大后2级后级运放放大500倍，加极化电压时 ...

用在这种地方的运放，一定要用仪器专用的运放，普通运放不好。用什么运放，当然要看用的运放数据手册，不了解你用到的运放是不行的。上面的同相放大器，工式：Vout=Vi*(R1+R2)/R2，反相端接的，R1是返馈电阻，R2是接地电阻，Vi是同相端输入电压，Vout是输出端的电压。

yangsen

光速飞行 发表于 2019-3-21 10:09
用在这种地方的运放，一定要用仪器专用的运放，普通运放不好。用什么运放，当然要看用的运放数据手册，不 ...

是的，第一级要用仪放，后面两级用低失调，低偏置电流的运放

chen131578

输出峰值怎能超过供电电压，除非内部有泵电路或其他升压电路。玩过分立件OTL或OCL、BTL的应该好理解。
