ZT-X的uA档底数消除，操作方法以及，数据参考

西林迷 · 发表于 2019-3-22 18:53:00

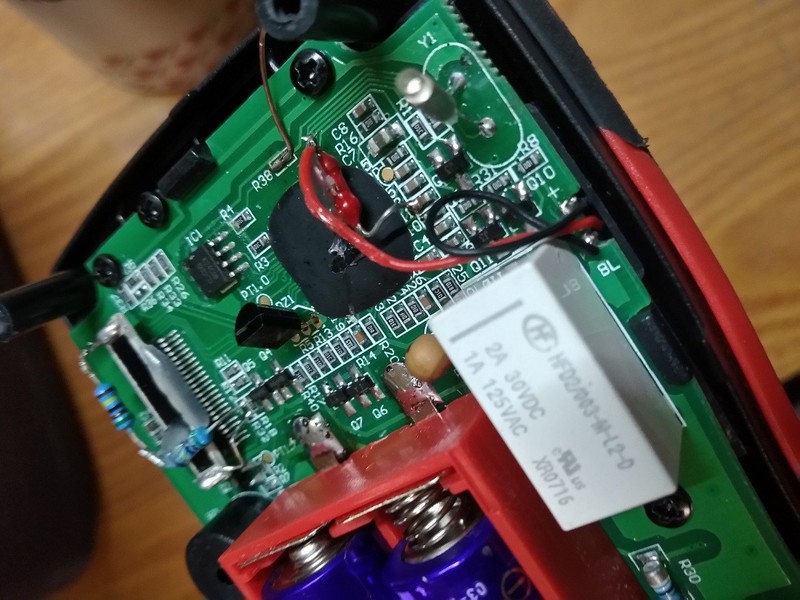

修改部分，最右边是4m晶振换成8m，速度提升一倍，有点跳字，估计6M晶振会正合适。但是不知道原理上是否行得通。
最左边改R32为20m电阻，手头没有合适的，找了3个电阻串联凑出来20m欧，粘在芯片上固定。

红色的是和别人学的改背光方法，100欧电阻，串联在背光LED红线上。

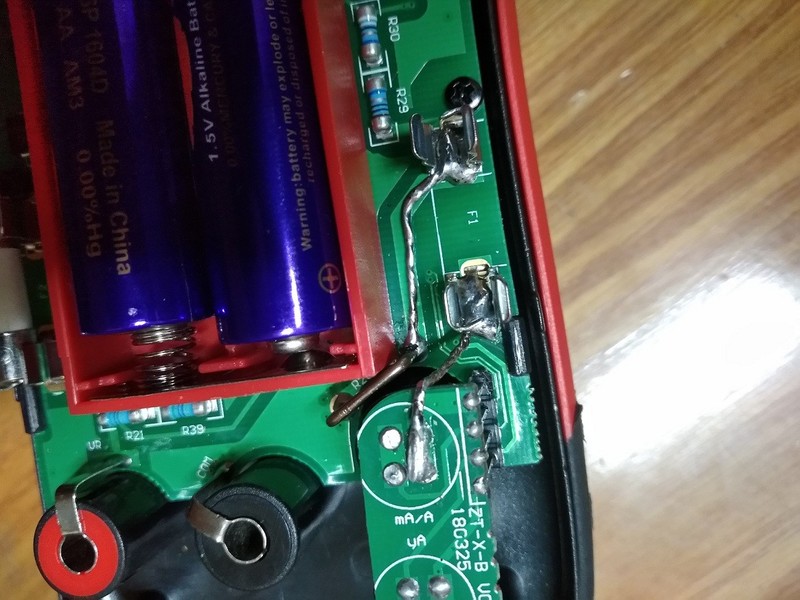

飞线电流插座，确保大电流安全，且数字不漂。（没做绝缘，无所谓了，反正保险座也没绝缘

）
当然，飞线完成后，要校准电流档。

好，下面言归正传，说到主题了。
先说如何简单得到稳定的500uA电流的方法。（有高档设备的大神请无视

）
我用的是584基准，配合一个四位半万用表拆下来的一个陶瓷排阻，简单对比我的四位半万用表，误差±5个字这样。
因为584据说可以负载10mA，区区500uA，毫无压力。
当然，用10v基准档位还是用5v基准档位，就看手头电阻的配合了，组合很多。喜欢折腾的，可以串联高位表，对比校准后的线性，换个档继续校准。

校准之后，uA底数消失，基本准确。

然而我修改完，准备读取数据时候，出现奇怪的现象。
以前的数据，直接用夹子夹上，插电脑上就能读取，现在不行了，要短路R38，飞线24C08的4，5，6脚才能读写，郁闷。
还有其他奇怪现象，比如短接R32后，无法通过自检。。。
当然，多试几次，偶尔还是能通过的。
刷回了原来的数据，还是无法通过自检，确定是硬改导致的无法通过。
怀疑是晶振问题，有空换回原来的4m，接着实验。

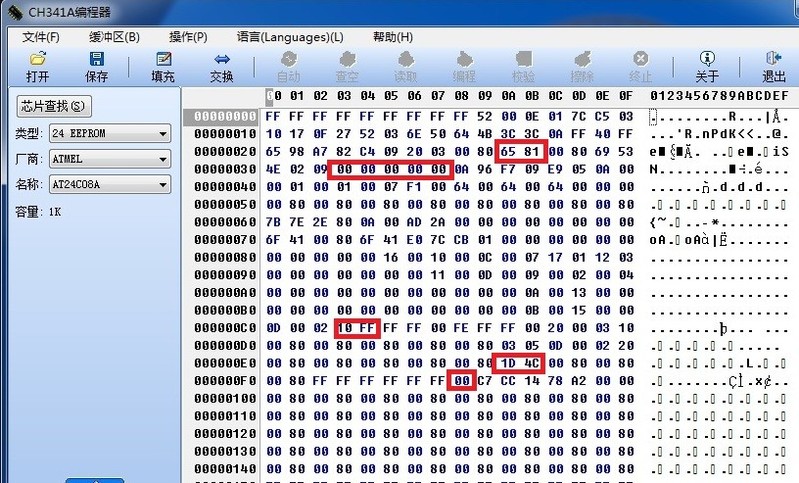

下面晒出疑似修改底数的数据截图，方便软改底数。


西林迷 · 发表于 2019-3-22 18:57:35

图中红色标记的内容，就是和上次刷机数据有区别的数据
具体作用，我不清楚，具体哪一个是修改底数的，也不知道。
仅供参考吧
期待有大神出来详细解答。

锐意如风 · 发表于 2019-3-23 09:07:21

佩服楼主的动手能力

西林迷 · 发表于 2019-3-23 18:46:06

这个改起来简单，也就是动一下电烙铁而已。
难点还是在校准上
幸好最近论坛就要出电流校准的仪器了，肯定要入一个的，期待中

大白兔 · 发表于 2019-3-26 12:11:00

换8M晶体以后，你会发现读数很久才能稳定性下来，几乎是原来的两倍时间。
所以意义不大了。

zhuzi118 · 发表于 2021-11-10 20:19:24

我的众仪111毫安档有-0.6am左右底数。不知道是什么原因。

wgh1027 · 发表于 2021-11-25 21:20:30

谢谢分享

wgh1027 · 发表于 2021-11-25 21:24:37

究竟μA档底数是换电阻之后消失的还是校准之后消失的呢？

西林迷 · 发表于 2021-11-26 01:55:09

wgh1027 发表于 2021-11-25 21:24
究竟μA档底数是换电阻之后消失的还是校准之后消失的呢？

换电阻后消失的
I=U/R
电压不变，电阻变大了，电流自然就变小了
20M的电阻，那电流就减小很多很多了，然后超过表的量程了，就消失了

szllee · 发表于 2022-5-15 11:03:43

Q5 爆管后，更换的 npn 参数跟原来的不同，uA 底数就显现啦！
底数。。并没有储存在 24C02 里
