DT830-VAR-1819电压电流基准源正式对外发布

43545 · 发表于 2019-3-23 08:30:55

首先感谢 wgsd、光速飞行 对DT830-VAR-1819做出的贡献，感谢 nyxfk 对产品提出的方案。

历经数月的DT830-VAR-1819电压电流基准源正式对外发布，需要购买的仪友，回复：我要套件，我用XXX多少个仪表币抵消X元

我要成品，我用XXX多少个仪表币抵消X元

都是不包邮价
套件价格（套件价格会随着市场元器件价随时调整)

三位半以后的会员：48元（最高可用800仪表币抵消8元)

三位半的会员：58 （最高可用300币抵消3元)

焊好成品价成品发货周期很长，需要各种标定

三位半以后的会员：68元（最高可用1200币抵12元)

三位半的会员：78元（最高可用500币抵5元)

买家必读：
本产品需要一定的电子基础知识与仪表知识才能安装好本产品，如果您不是，请不要购买，拍前一定要先问我。
本产品采用人工焊接，免不了有焊接痕迹和元器件装歪等现象，介意者勿拍。

产品分为套件与成品，产品发货前会做测试，套件会做主要元器件老化测试。成品会进行各档位标定

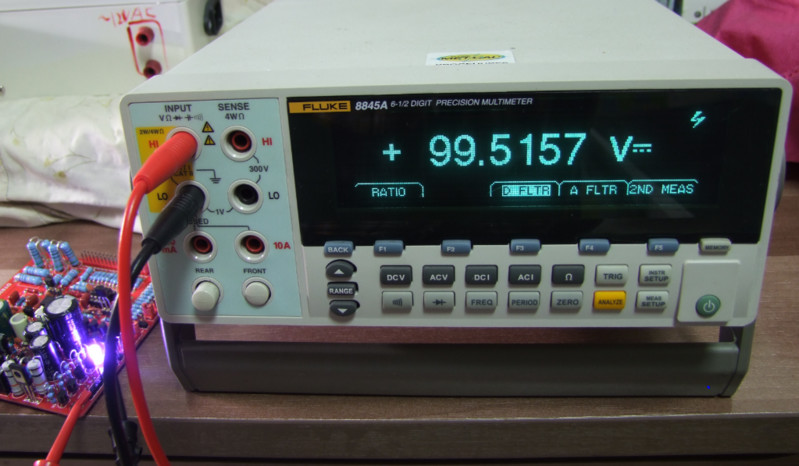

所有的档位不可能一字不差，比如100V档，有可能是99.5V 也有可能是99.3V 是不确定的。

所有档位不进行微调，装好后，出来的值是多少就标定多少，比如，1mV档，装好后是0.9mV那就是标0.9mV

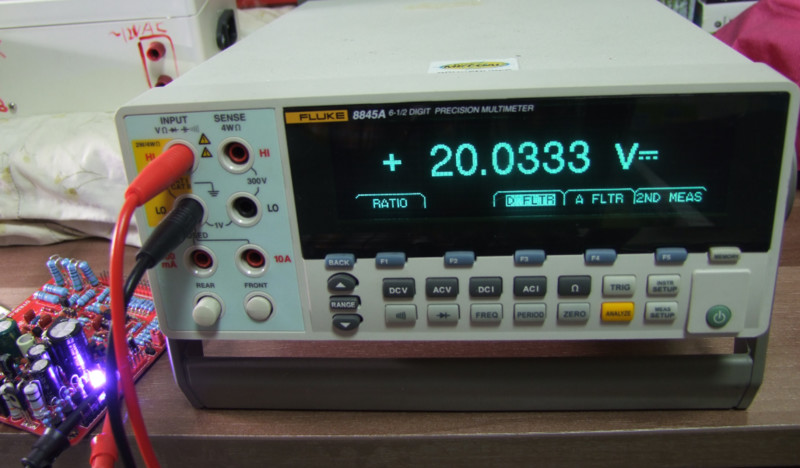

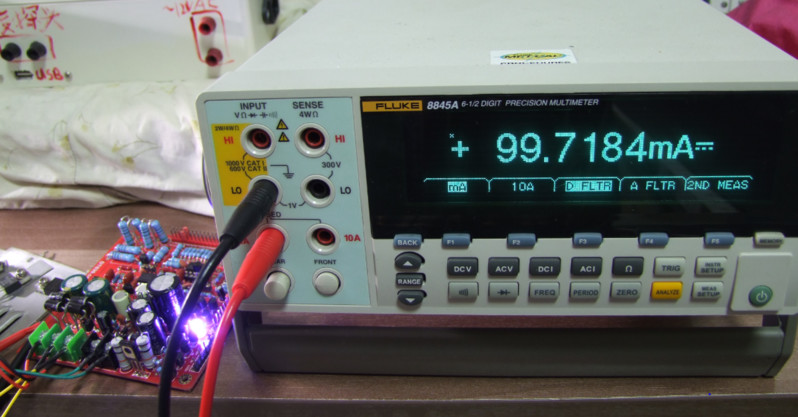

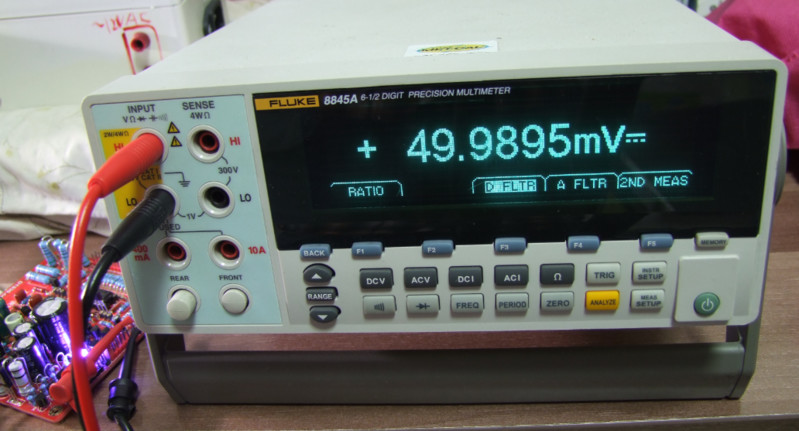

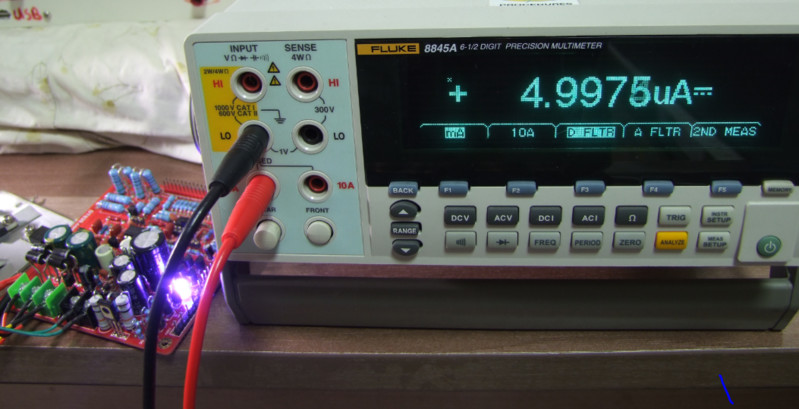

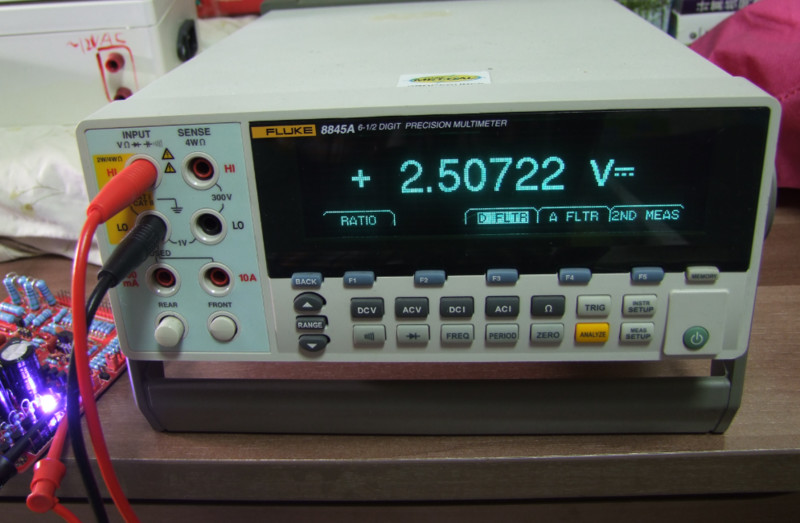

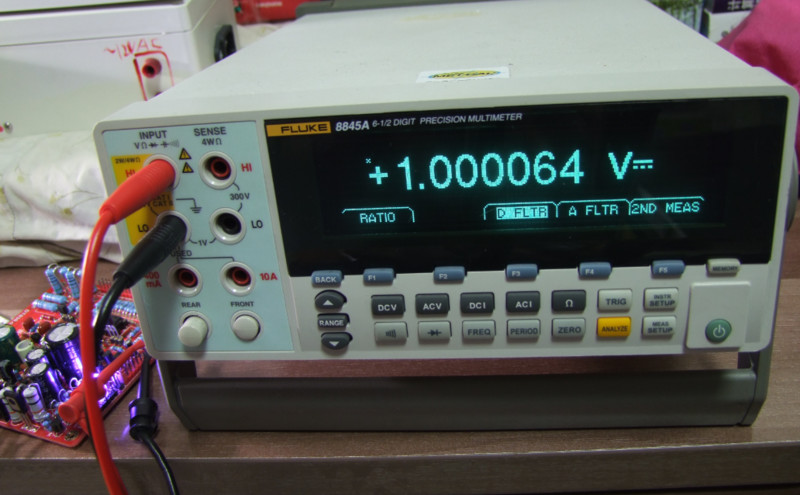

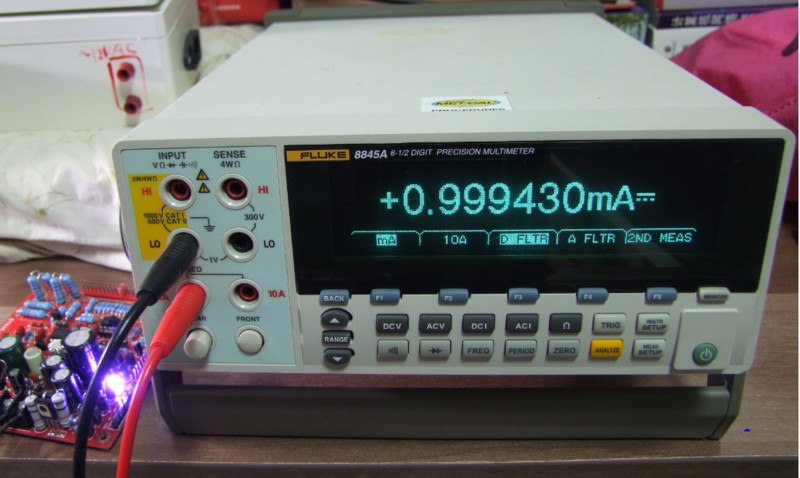

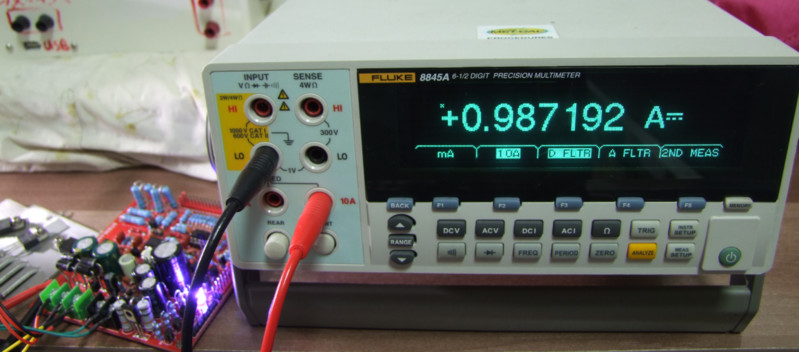

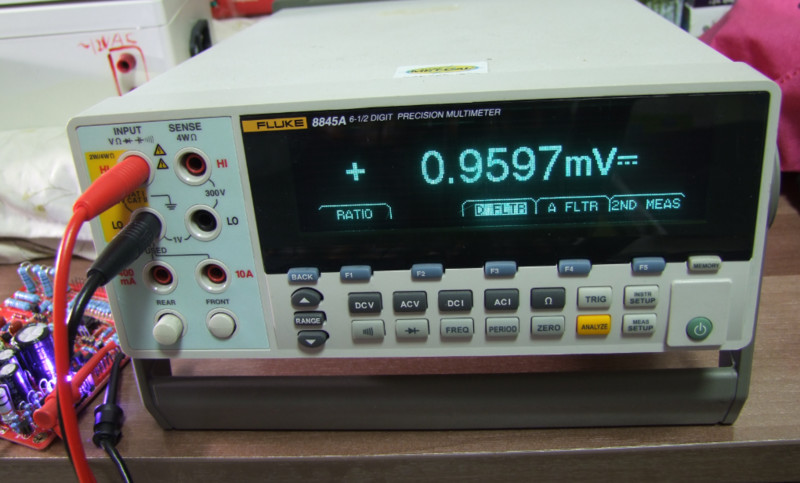

所有档位，目前使用8845A 6位半标定，进行3次每次1000次测量，并给出电子报告。

本产品只能用于19999字万用表或以下万用表，标定的数值不可能一字不差。

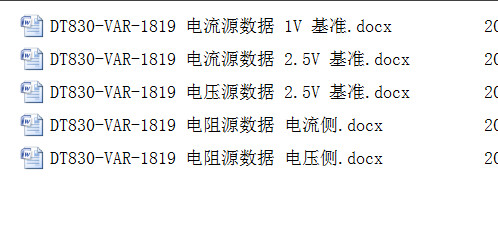

成品每卖出一个，都会进行相关标定，并进行编号，然后就可以从官方网下载，自己对应的数据报告文件
http://www.dt830.com/thread-2872-1-1.html

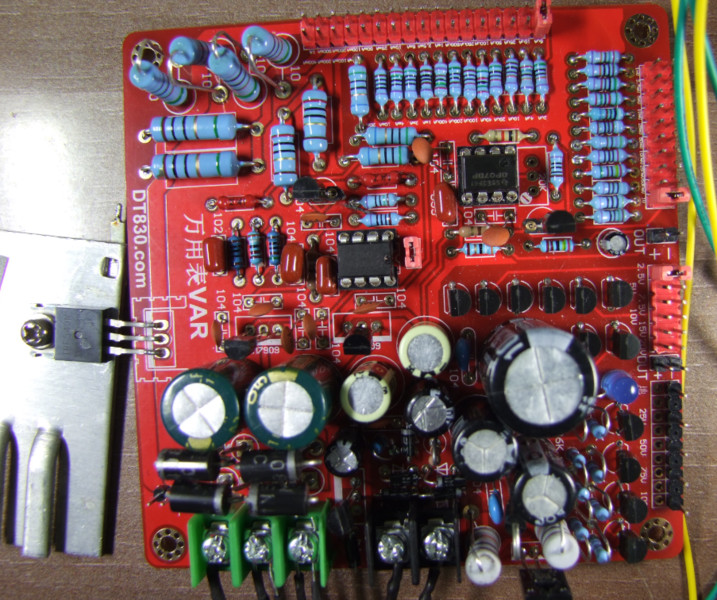

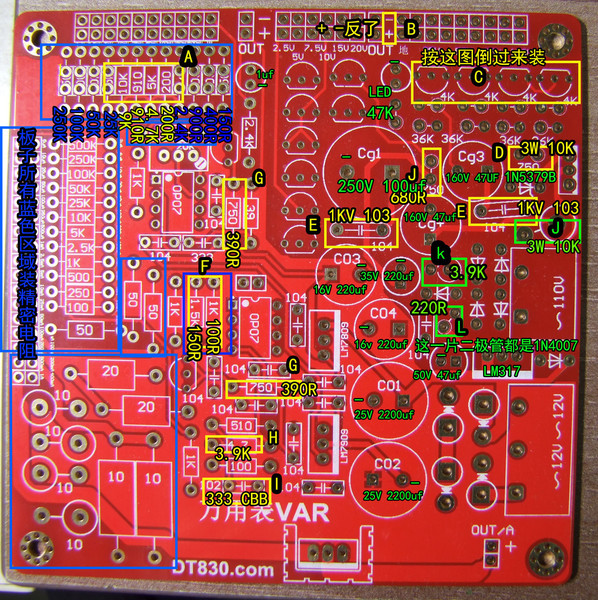

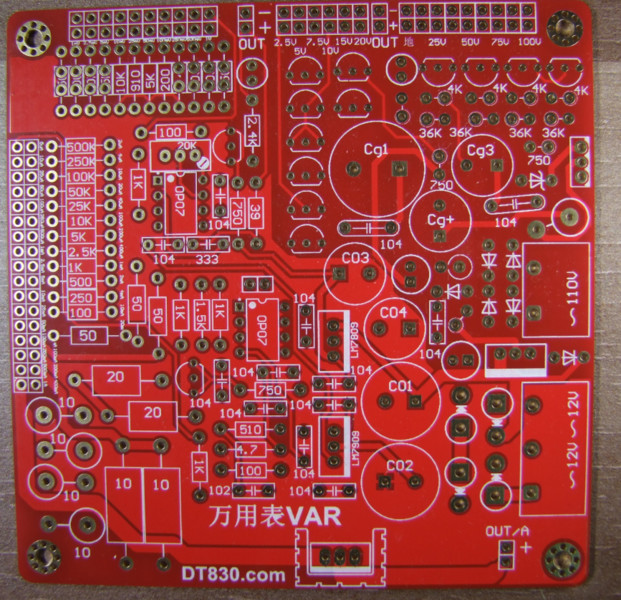

安装示意图，大家一定要对着这个安装

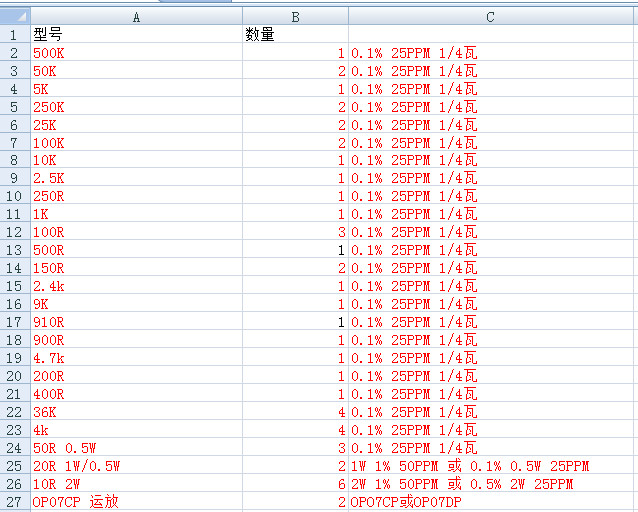

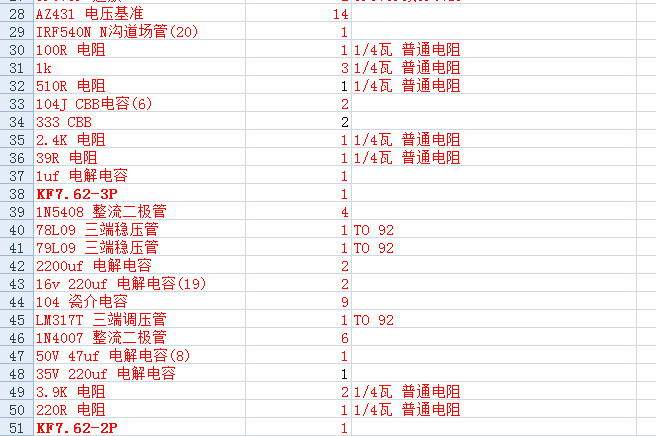

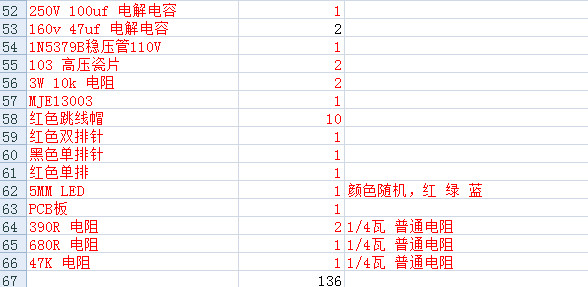

套件元器件列表

本产品的PCB与元器件型号会根据不同时期进行调整。
功能：
三大功能：电压源，电流源，电阻源

电源：采用双12V 交流与单110V交流供电，110V至少需要10W变压器，双12V至少需要30W变压器
110V交流也可以升压得到。
成品将标定以下数据
电流源：
5μA  2μA
50uA  20μA
500uA  200μA
10μA  4μA
100μA 40μA
25μA  10μA
250μA 100μA
1mA 0.4mA
10mA 4mA
100mA  40mA
2.5mA  1mA
25mA 10mA
250mA  100mA （取样电阻1% 50PPM或0.5% 25PPM 随机选择）
5mA 2mA
50mA  20mA
500mA 200mA （取样电阻1% 50PPM或0.5% 25PPM 随机选择）
1A 400mA  （取样电阻1% 50PPM或0.5% 25PPM 随机选择）

低电压源：
1mV、10mV、100mV、1V
2.5mV、25mV、250mV
5mV、50mV、500mV

中电压源
2.5V、5V、7.5V、10V、15V、20V

高电压源：
25V、50V、75V、100V

电阻源（电流侧)：
500K  0.1%电阻
250K  0.1%电阻
100K  0.1%电阻
50K 0.1%电阻
25K 0.1%电阻
10K 0.1%电阻
5K 0.1%电阻
2.5K  0.1%电阻
1K 0.1%电阻
500R  0.1%电阻
250R  0.1%电阻
100R  0.1%电阻
50R 0.1%电阻
25R  0.1%电阻
10R  0.5%或1%电阻
5R 0.5%或1%电阻
2.5R 0.5%或1%电阻

电阻源（电压侧)：
250K 0.1%电阻
100K 0.1%电阻
50K 0.1%电阻
25K 0.1%电阻
9.910K 0.1%电阻
4.9K 0.1%电阻
2.4K 0.1%电阻
900R 0.1%电阻
400R 0.1%电阻
150R 0.1%电阻
