经典功放NAD3020i的深度维修。

[复制链接]
发表在  2019-3-30 17:34:37  | 显示全部楼层 | 阅读模式
维修_改装
维修类别: 功放_胆机_音频相关
经典功放NAD3020i的深度维修。
一日发烧友聚会听音乐侃大山,朋友说有台功放对他有纪念意义。坏了很久了,希望能修好。就答应下来。

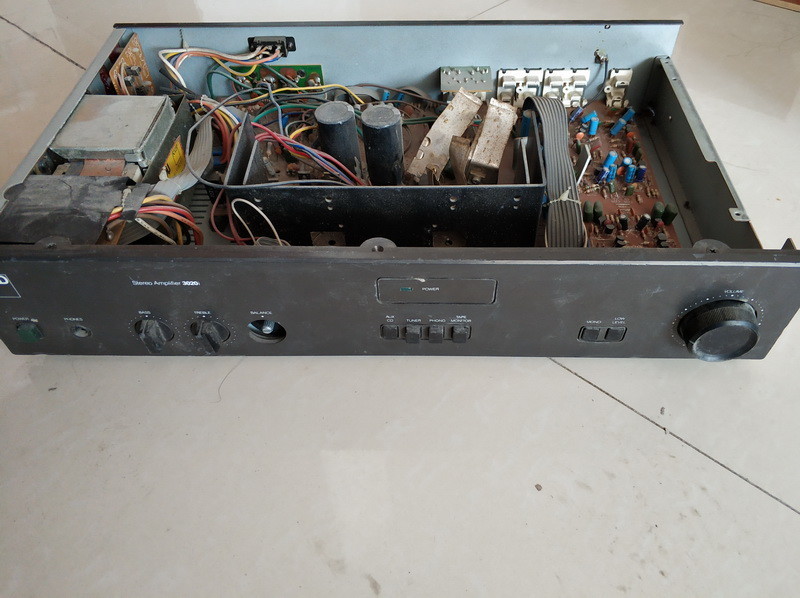

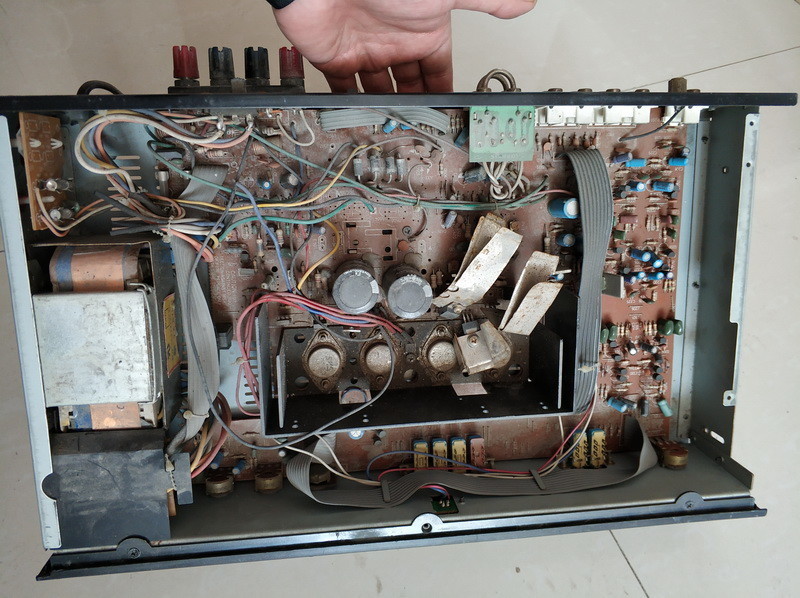

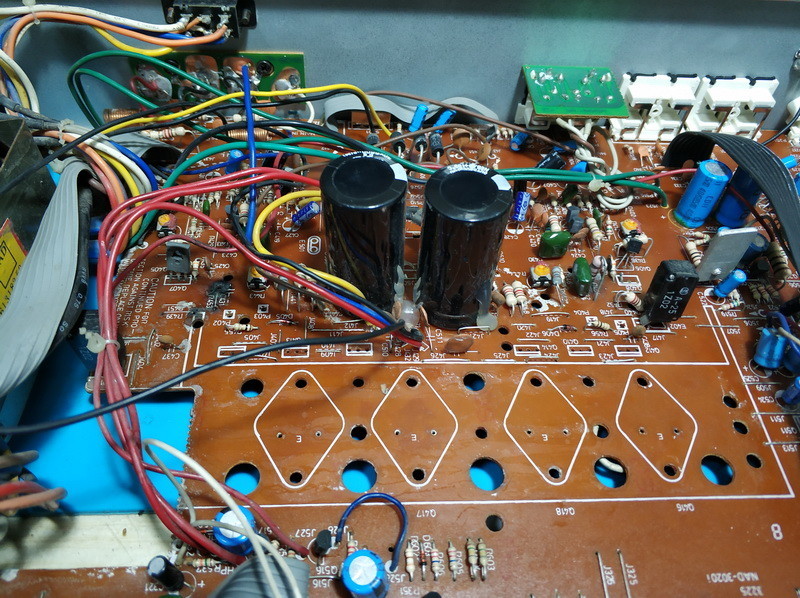

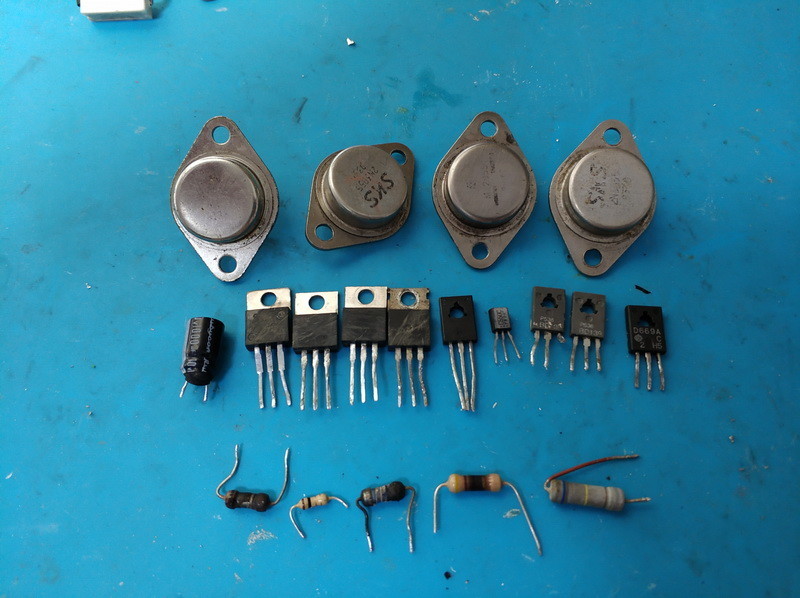

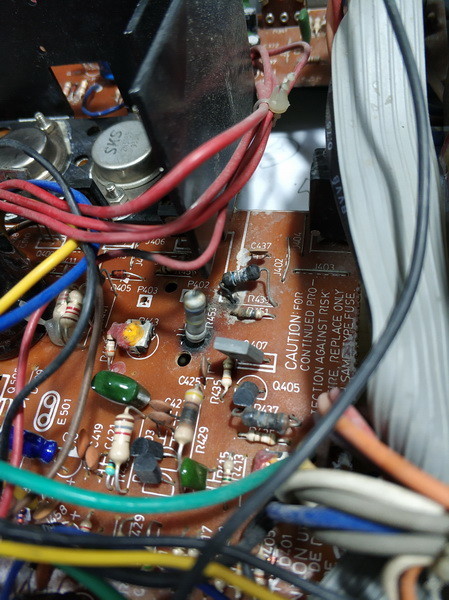

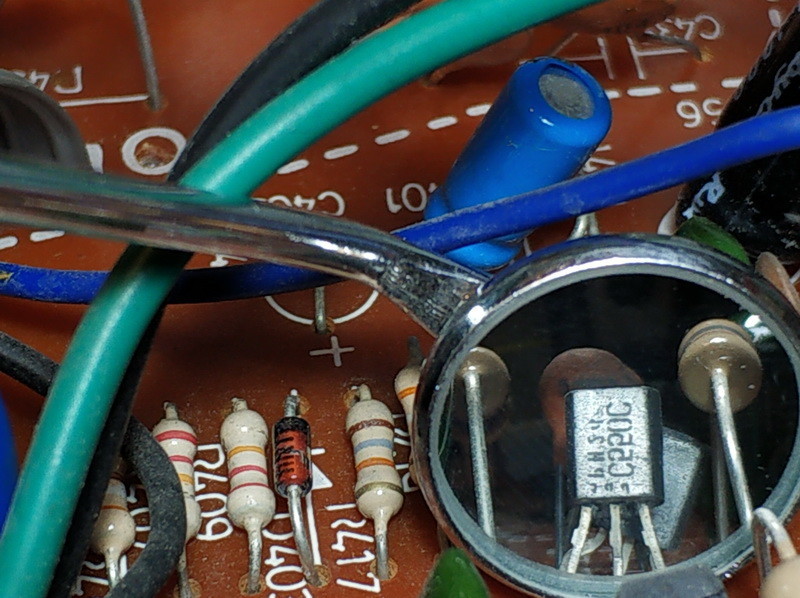

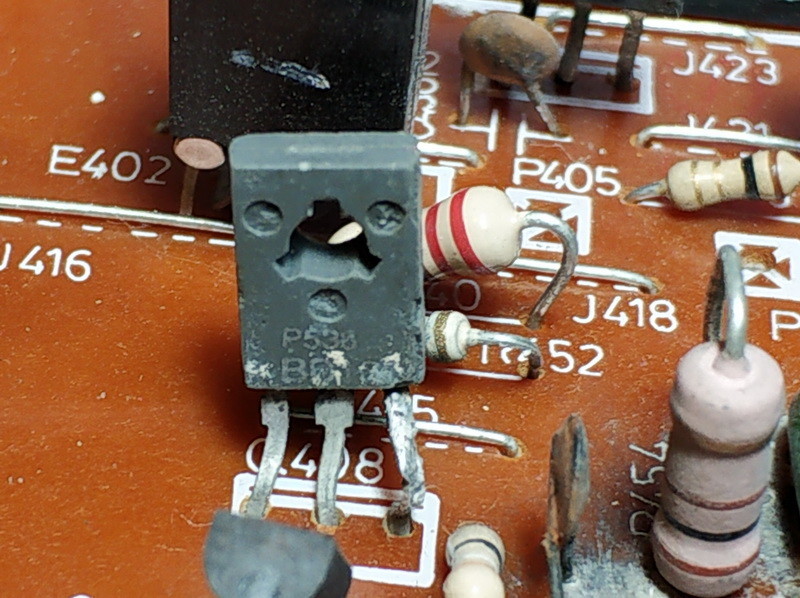

机器拿到手就.....这成色太。君子一言驷马难追。先打扫卫生,可以看清楚观察地形地貌,大名鼎鼎的NAD 3020i当年发烧入门经典机型。机器的底子不错,就是被前面的“高手”修坏了。变压器是好的,万幸。仔细观察分析不是一次搞坏的,因该是至少两次的结果。4个功率管拆下一个坏的,其余三个的β值是13,76,135百花齐放,没有经过任何配对挑选。推动管四只型号都被刮去型号未知,参数各具特色。原理图上两只中功率139只有一个在岗位上,另一个也被代换了。小功率管坏了一个550C,烧焦的电阻3个,阻值错误的一个,还有一个漂亮的1欧姆电阻开路了。一个10V1000uf电解爆浆。一根蓝色导线随风摇摆不知要接在何处?

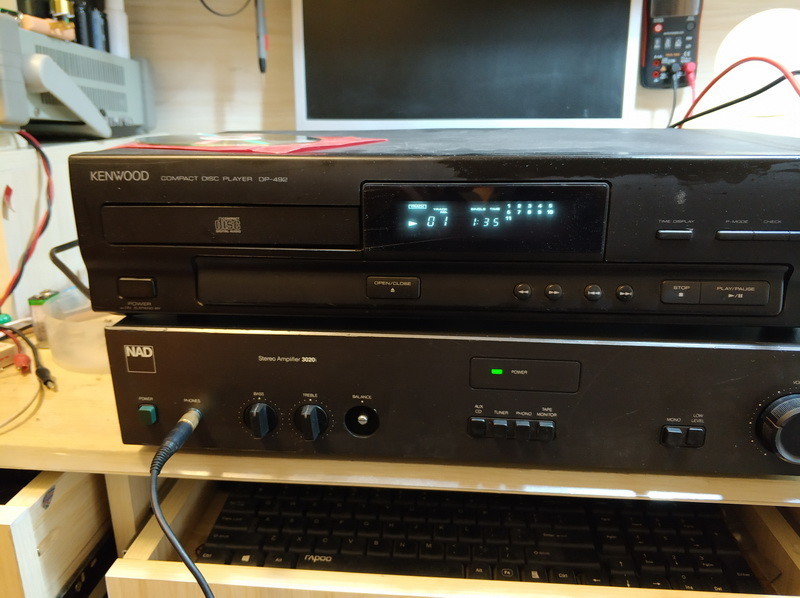

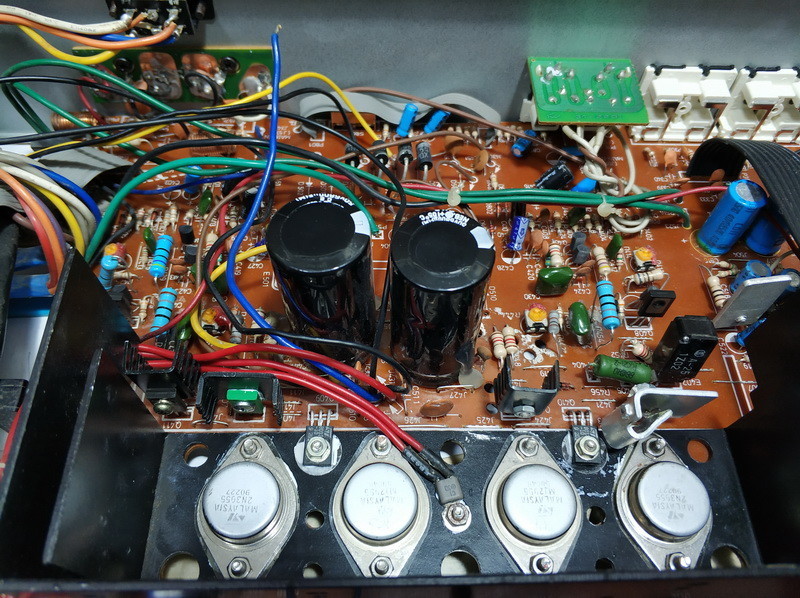

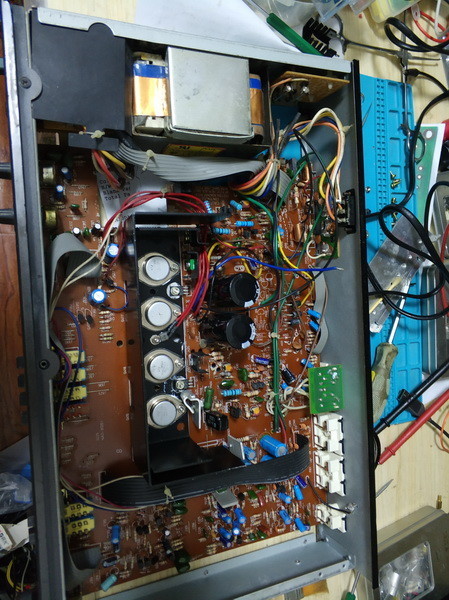

备料全部按原厂型号恢复。3055,2955,669,649,139。仔细配对认真挑选。装机,印刷电路板修补,涂抹导热硅脂。通电试机,中点电压0.08V0.05V,ok接音箱,音乐声如约而至。开机1小时温度不高,机器的推动力很好,音乐味十足,经典的NAD3020i又回来了。

发表于 2019-3-30 20:26:31  | 显示全部楼层
能烧这么全面也是厉害
发表于 2019-3-30 20:26:58  | 显示全部楼层
坏了这么多元件都能修好必须有真功夫,太厉害了。一堆元件看着都眼晕。
发表于 2019-3-30 21:27:01  | 显示全部楼层
勇闯沙滩 发表于 2019-3-30 20:26
坏了这么多元件都能修好必须有真功夫,太厉害了。一堆元件看着都眼晕。 ...

懂原理是不难的,就是要一点时间。
发表于 2019-3-31 10:14:47  | 显示全部楼层
哈哈,这是基本烧光的节奏啊
发表于 2019-3-31 10:49:36  | 显示全部楼层
机器拆开就准备放弃了,可是看了电路图,感觉和常见的思路是不同的。所以又尽心尽力的恢复机器的原貌,体验了一下英国NAD的设计思路,普通的器件经过好的设计也能出好声音。有一种化腐朽为神奇的感觉。
发表于 2019-4-2 09:55:57  | 显示全部楼层
过去功放管换了好坏,多数是参数不够或者参数不统一的原因,原先维修好配件难买,又缺乏仪器检测。
