制作简单的 431 筛选器

光速飞行 · 发表于 2019-4-3 14:14:33

制作简单的 431 筛选器，就是把我们想要的431选出来，一般选出来都准。

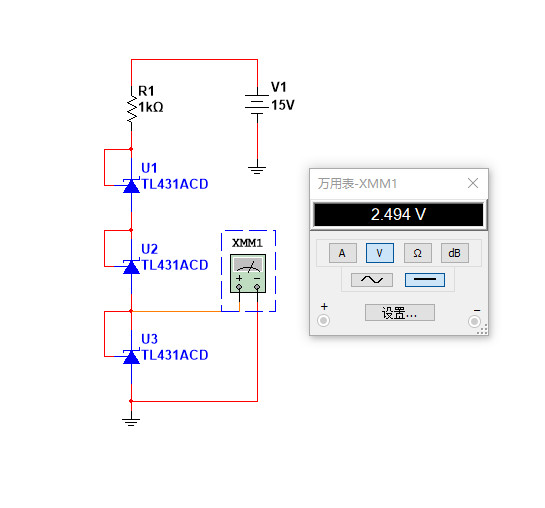

原理图

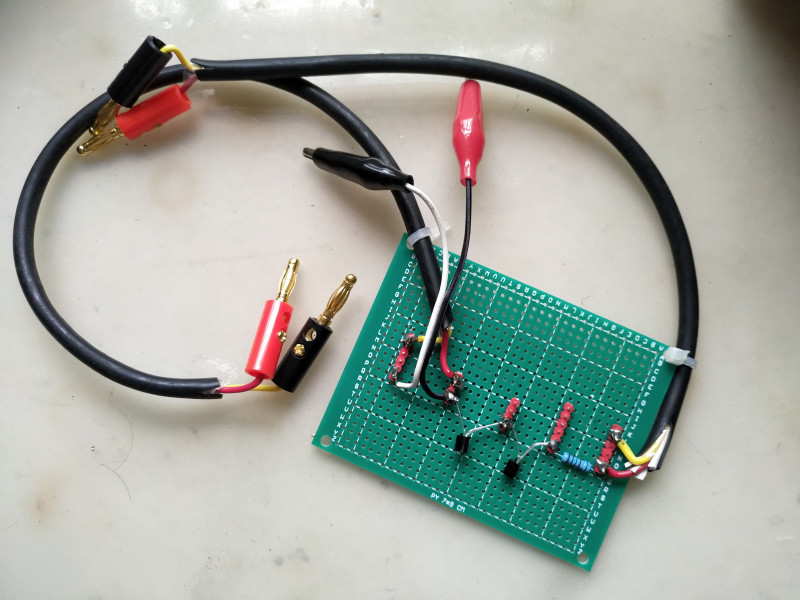

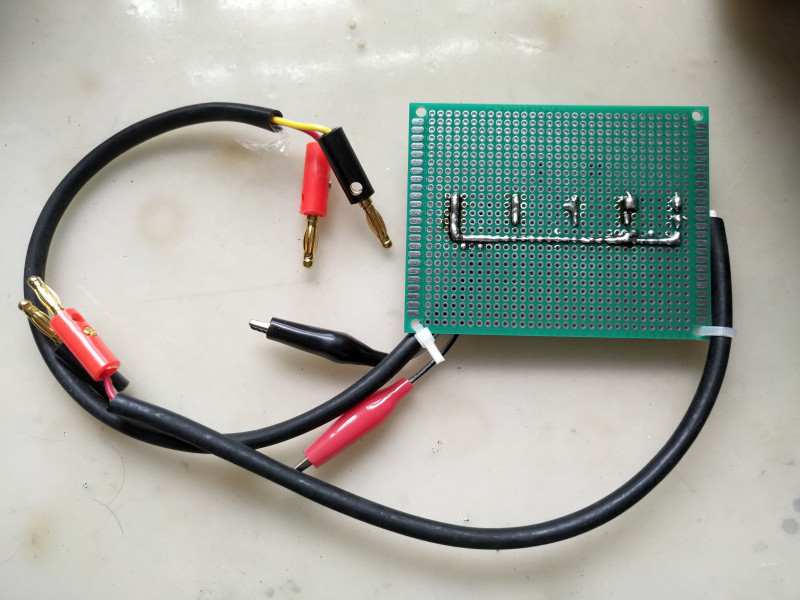

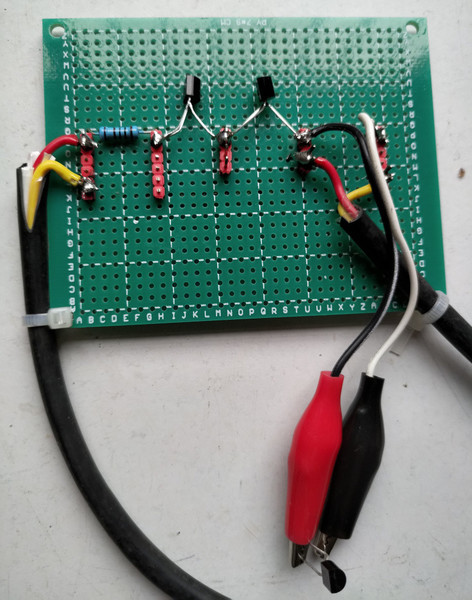

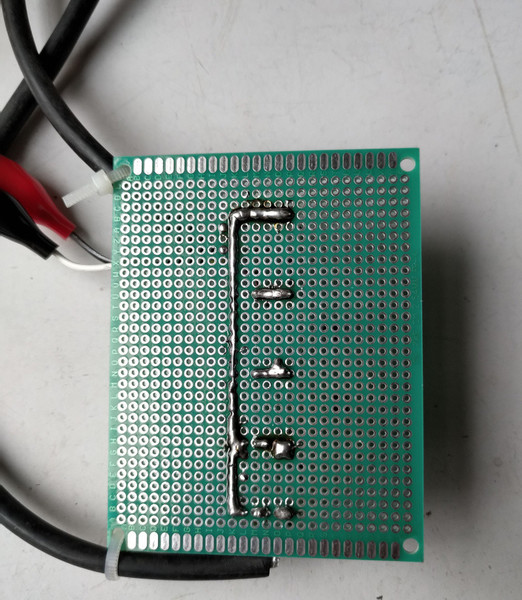

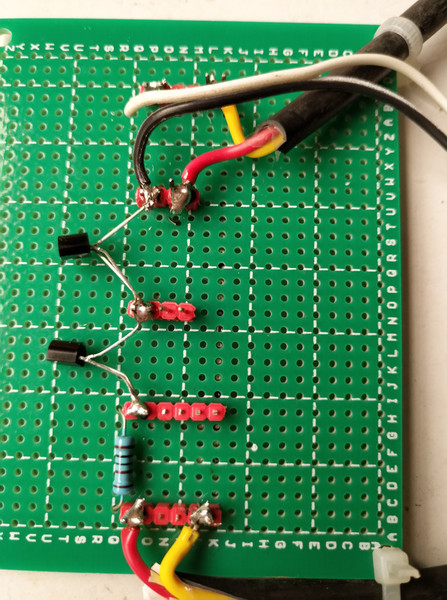

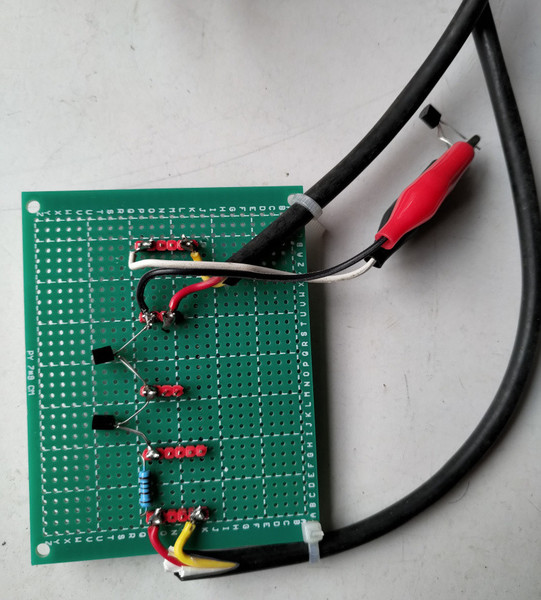

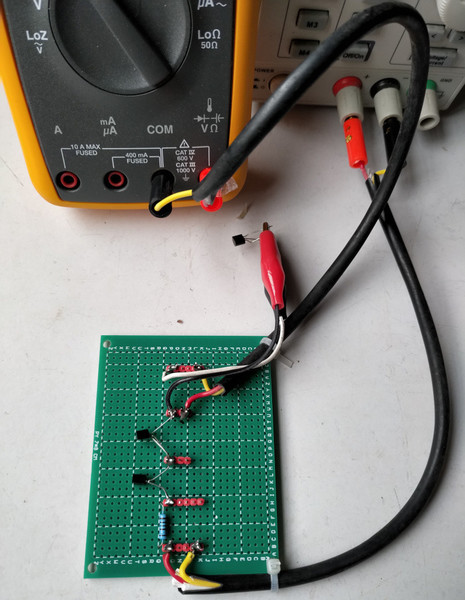

焊好的硬件图片

qingdaozhou · 发表于 2019-4-3 20:14:38

431有这么好的初始精度？

光速飞行 · 发表于 2019-4-3 20:19:20

本帖最后由光速飞行于 2019-4-3 20:27 编辑

qingdaozhou 发表于 2019-4-3 20:14
431有这么好的初始精度？

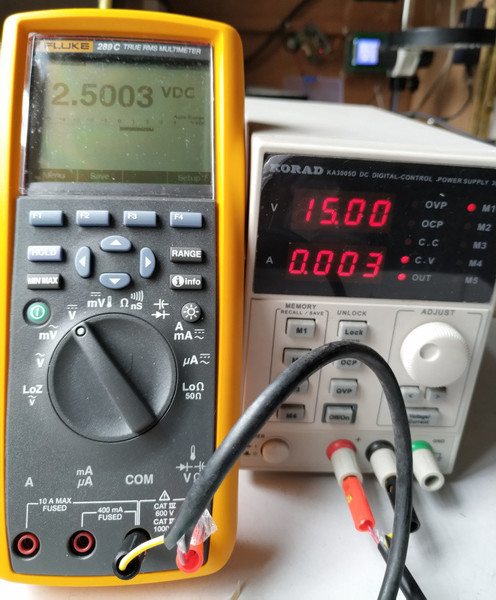

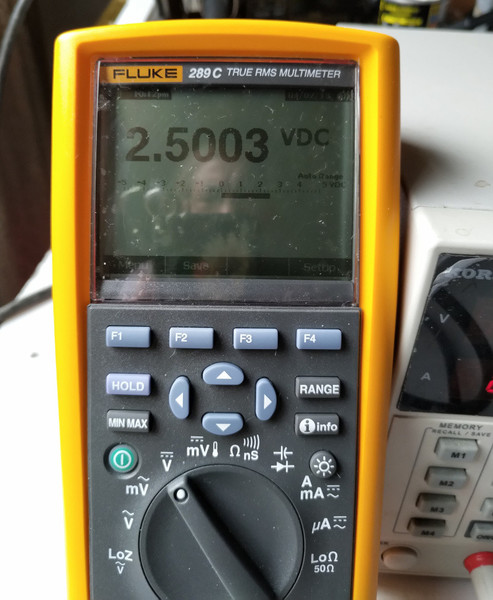

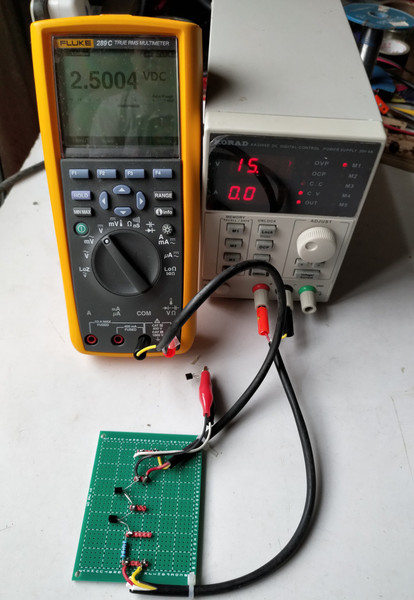

有啊，上面测量的就是，型号是AZ431，选过配对做出来的电压，很漂亮的，可以做到2.5000，5.0000，10.0000，15.0000，数字，只要小心配对做得更漂亮。
这是实例
在玩 DT830-VAR-1819_20V
http://www.dt830.com/forum.php?mod=viewthread&tid=2914

人艰不拆 · 发表于 2019-4-3 20:37:25

焊接的这两个431是什么用处呢

人艰不拆 · 发表于 2019-4-3 20:39:40

另外您这个431哪个店买的啊

光速飞行 · 发表于 2019-4-3 20:48:15

本帖最后由光速飞行于 2019-4-3 20:55 编辑

人艰不拆发表于 2019-4-3 20:37
焊接的这两个431是什么用处呢

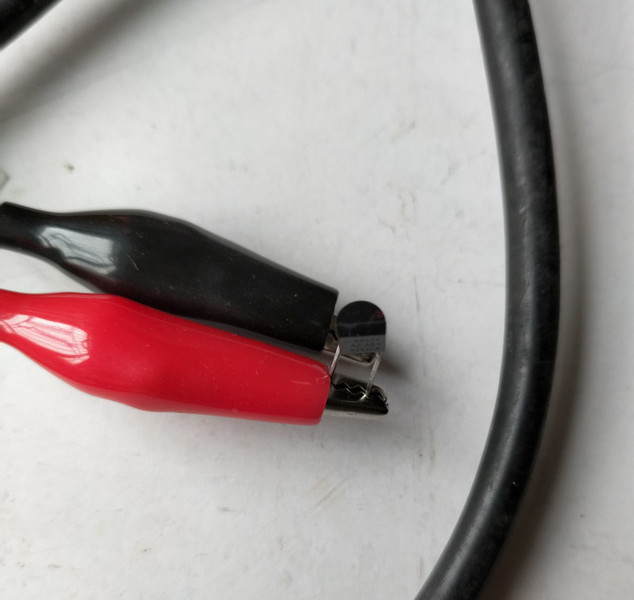

提供电压，电流啊，也用来做参考，下面一个才是我们要选的。

光速飞行 · 发表于 2019-4-3 20:49:28

人艰不拆发表于 2019-4-3 20:39
另外您这个431哪个店买的啊

这个种型号，淘宝上都有得买的。

人艰不拆 · 发表于 2019-4-3 21:00:27

光速飞行发表于 2019-4-3 20:49
这个种型号，淘宝上都有得买的。

就怕有假的啊

光速飞行 · 发表于 2019-4-3 21:17:24

人艰不拆发表于 2019-4-3 21:00
就怕有假的啊

前怕鬼，后怕蛇的，还走不走路

人艰不拆 · 发表于 2019-4-4 07:54:24

光速飞行发表于 2019-4-3 21:17
前怕鬼，后怕蛇的，还走不走路

所以才问路一下啊
