新装了一台MG69-4再生四管机

发表于：2019-4-5 21:33:06 5523
电子产品
行为类别: 改装_制作
产品类别: 收音机
电子品牌: DIY自制
电子产品关键字: MG69-4再生四管机

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

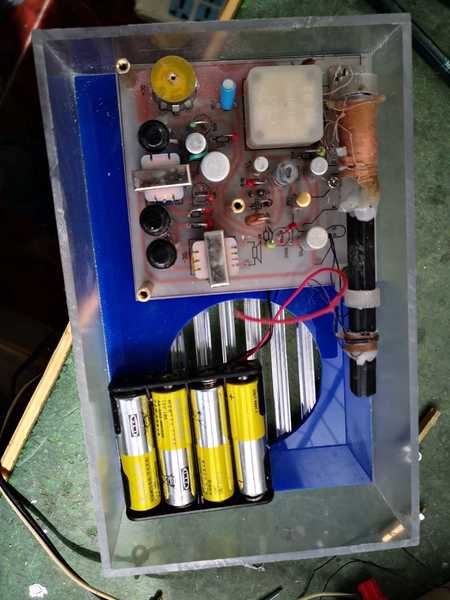

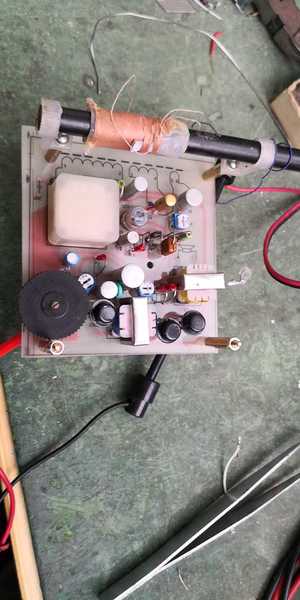

受朋友之约，他想要一部四管再生机。希望能用草帽管做机器，高放管实在没找到。闲鱼一人有要价太高，商榷了半天都不行只好作罢。高放用了一只3AG46也是几十年存的老管，低放用的是存了快半个世纪的的3AX3草帽管。看了一下还是决定用老电路MG69-4，找到电路一看尽管也是印刷板图，但设计理念太老了。推挽管电阻围着喇叭口绕了一大圈实在不好，决定不在板子上开喇叭口，让电路尽量紧凑。让喇叭不再让电路板压着，电路板与喇叭各占一边单独安装。不赘述了，上图！

请登录后再进行观看视频

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（23）

独坐渔舟的老叟 楼主     数字梦想家 2019-4-5 21:41:49

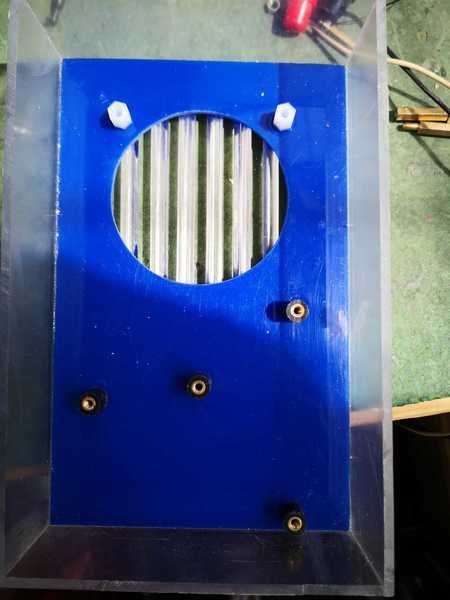

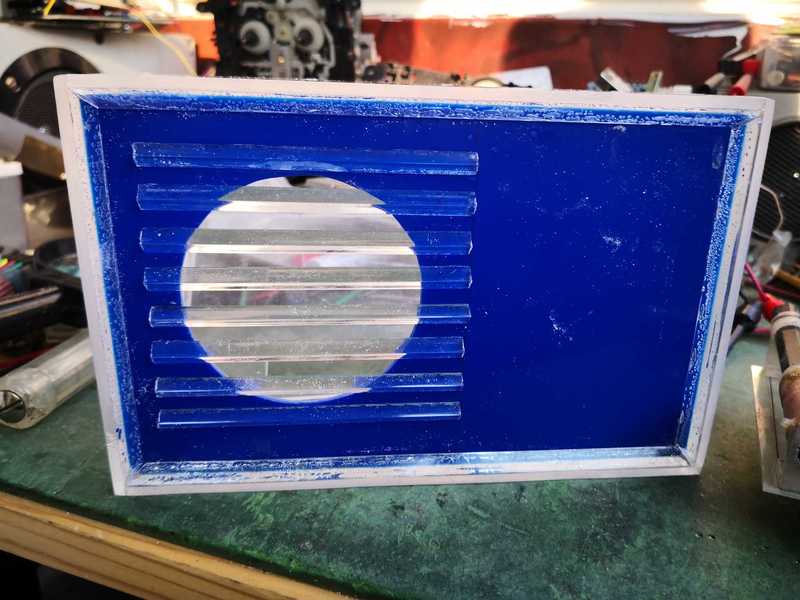

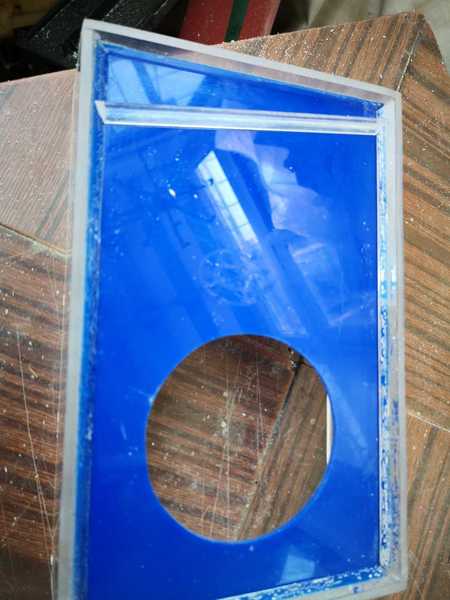

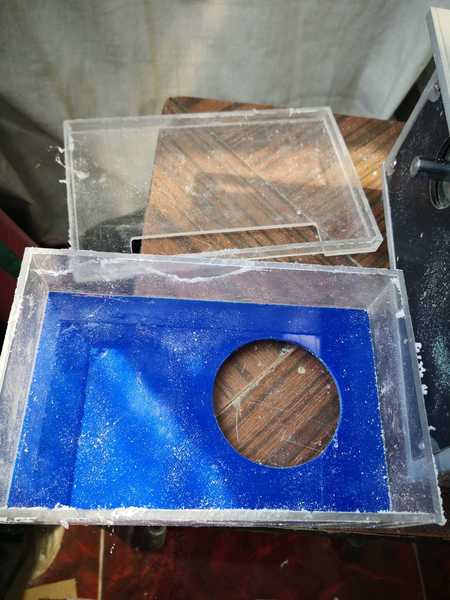

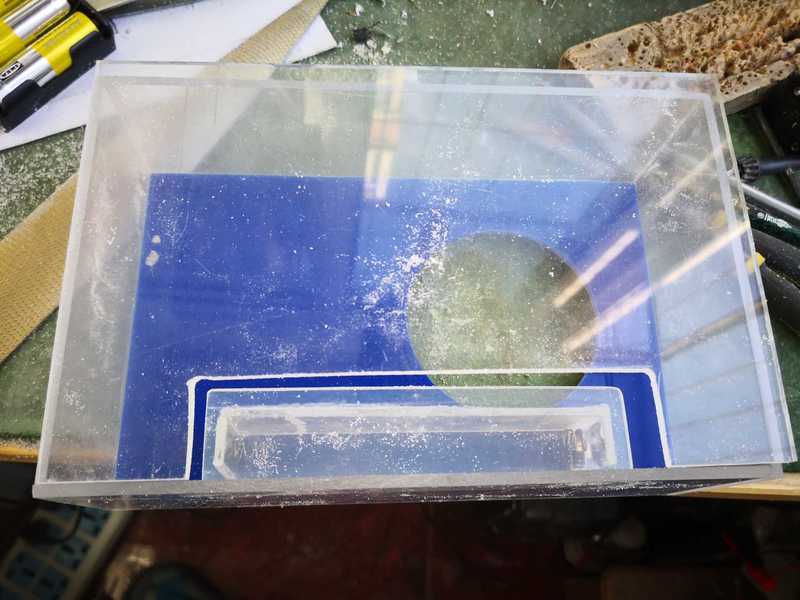

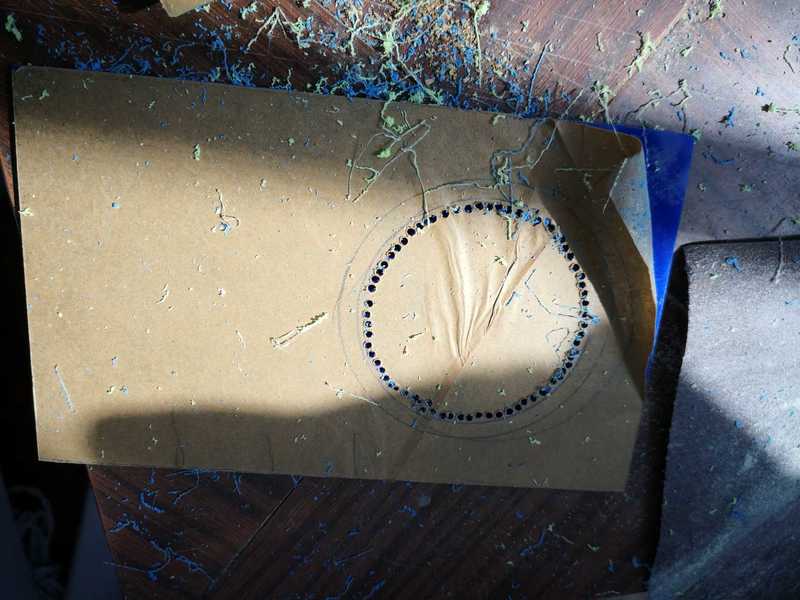

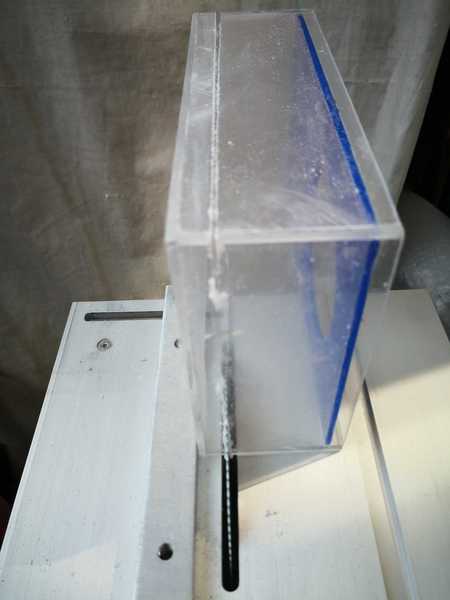

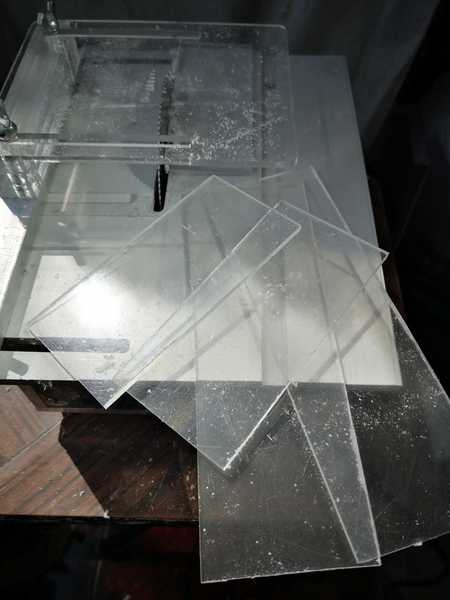

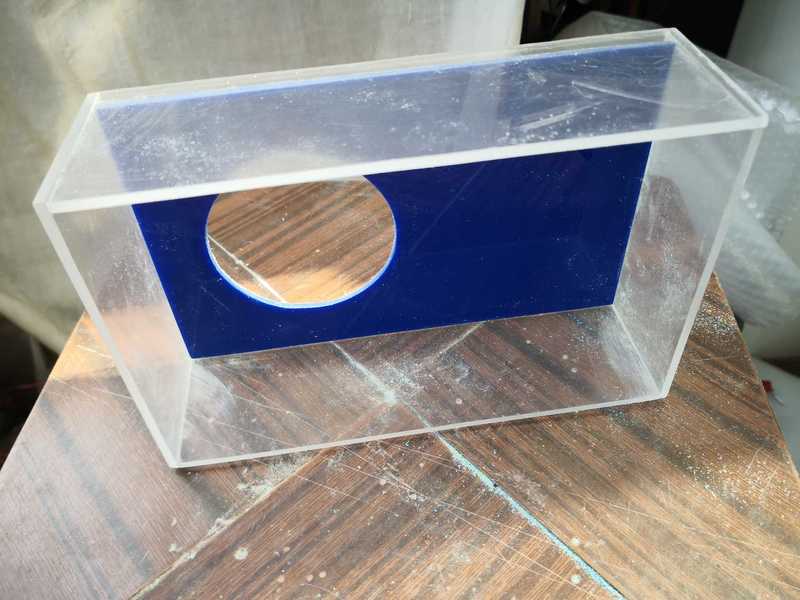

电路板好做，就是机壳费工夫。还是用亚克力板做，虽然粗糙但不至于裸体了。
2019-4-5 21:41:49 回复
独坐渔舟的老叟 楼主     数字梦想家 2019-4-5 21:43:32
接着上图
2019-4-5 21:43:32 回复
独坐渔舟的老叟 楼主     数字梦想家 2019-4-5 21:46:28
怎么上不了了？

以下程序自动插入未在内容中添加的图片或附件
2019-4-5 21:46:28 回复
独坐渔舟的老叟 楼主     数字梦想家 2019-4-5 22:06:10

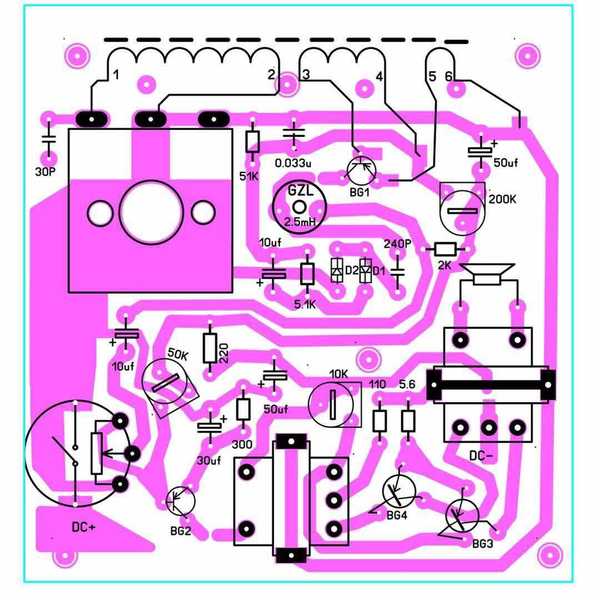

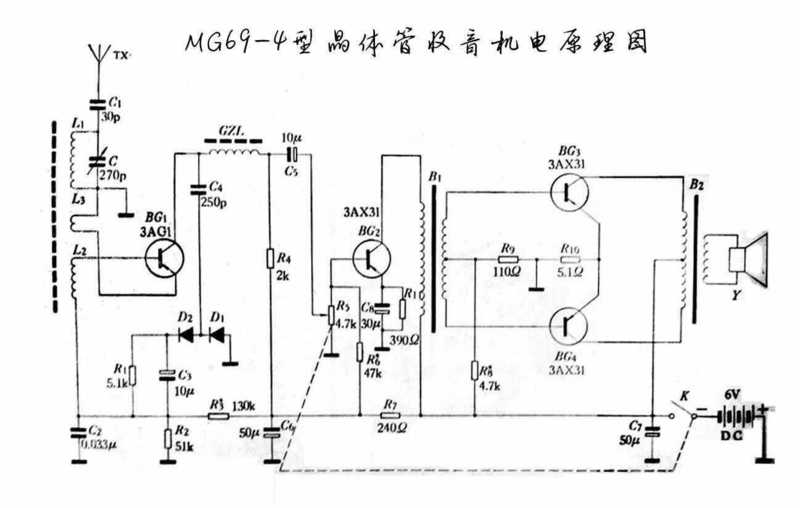

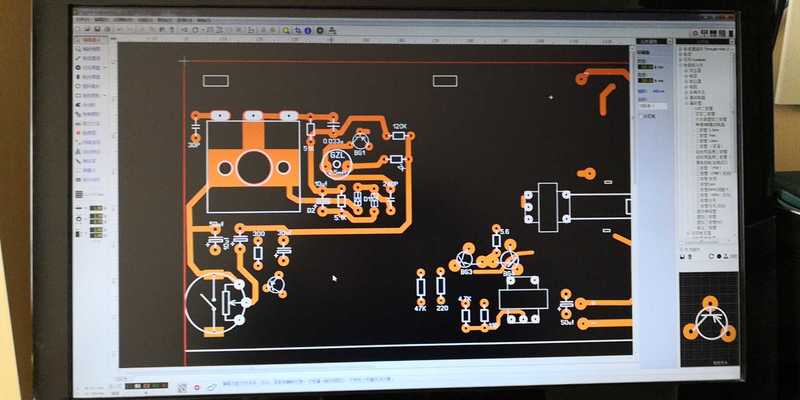

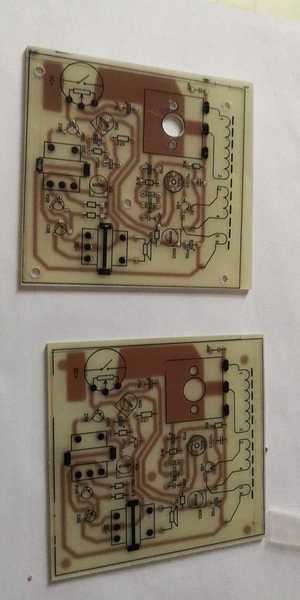

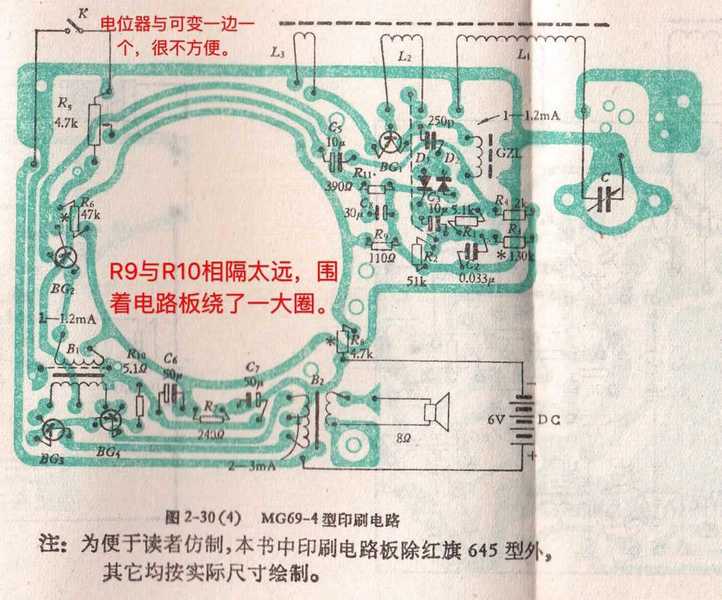

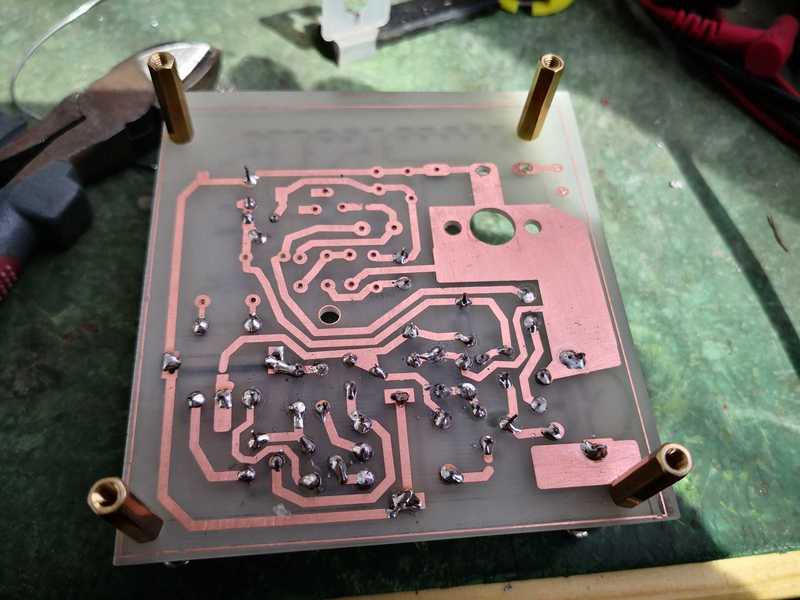

上原来的电路图与后改进的PCB图
以下程序自动插入未在内容中添加的图片或附件
2019-4-5 22:06:10 回复
独坐渔舟的老叟 楼主     数字梦想家 2019-4-5 22:14:14
本帖最后由 独坐渔舟的老叟 于 2019-4-5 22:15 编辑

视频不知传的上来吗。F20EBEFF-B030-4FD1-AF78-38349027DDF8又不行了！
2019-4-5 22:14:14 回复
乐在其中110 数字精灵 2019-4-6 00:04:15
楼主65年的3AG12  64年2月的n402J草帽管我这里有。若需要可以免费赠送
2019-4-6 00:04:15 回复
白不分 数字大师 2019-4-6 05:13:05
做的漂亮
2019-4-6 05:13:05 回复
勇闯沙滩 数字大神 2019-4-6 07:55:54
做的确实漂亮，就想问问效果与现在的IC的比较相差在哪里？
2019-4-6 07:55:54 回复
wgsd 数字大神 2019-4-6 08:17:48
乐在其中110 发表于 2019-4-6 00:04
楼主65年的3AG12  64年2月的n402J草帽管我这里有。若需要可以免费赠送

3AG12想当年可是高级货了，那时一人一月的最低生活费才8元钱，一只3AG12要6元几角钱，连一只1/8W的碳膜电阻够一顿饭的支出了。
3AG12丢了可要打110了
2019-4-6 08:17:48 回复
独坐渔舟的老叟 楼主     数字梦想家 2019-4-6 10:23:43
勇闯沙滩 发表于 2019-4-6 07:55
做的确实漂亮，就想问问效果与现在的IC的比较相差在哪里？

IC的有调频，这个只有中波。以肯定是年轻人吧？我现在弄这个就是一种情怀，是还上小学五年级的时候就爱好，那时一只高频管正品要十几块钱。装超外差机真玩儿不起，这种直放机只用四只管子跟父母要点，自己零花钱攒起来也许一两个月才能买一只正品的管子。那时“业余品”能便宜遍，但很难买到。现在喜欢的人大都是为了怀念那个年代，年轻人喜欢的总是要从这种简单的电路开始装起。不是要比较，是为了怀念。
2019-4-6 10:23:43 回复
独坐渔舟的老叟 楼主     数字梦想家 2019-4-6 10:28:43
乐在其中110 发表于 2019-4-6 00:04
楼主65年的3AG12  64年2月的n402J草帽管我这里有。若需要可以免费赠送

就缺高频管，楼下那位说的是七十年代了价格了。上世纪六十年代，买一只3AG11得十一二块钱。攒一台直放机五六十块钱，不是一般的家庭收入玩儿得起的。上小学时装单管机最多。
2019-4-6 10:28:43 回复
wgsd 数字大神 2019-4-6 11:37:21
独坐渔舟的老叟 发表于 2019-4-6 10:28
就缺高频管，楼下那位说的是七十年代了价格了。上世纪六十年代，买一只3AG11得十一二块钱。攒一台直放机 ...

我68年前买的3AG11就2元钱左右，装直放机，后来买3AG12是装超外差多波段机用。
2019-4-6 11:37:21 回复
人艰不拆 数字王者 2019-4-6 12:28:39
哈哈，做的不错啊
2019-4-6 12:28:39 回复
独坐渔舟的老叟 楼主     数字梦想家 2019-4-16 15:02:20
再传一次视频试试
2019-4-16 15:02:20 回复
jltzmy 数字精灵 2019-7-12 09:27:26
       手工不错
2019-7-12 09:27:26 回复
make 数字奇才 2020-8-5 20:16:43
这鸡子俺小学时装过，用的是铆钉板，声音洪亮。
2020-8-5 20:16:43 回复
tiger20908 数字梦想家 2020-8-5 20:36:20
这东东能收到多少台？
2020-8-5 20:36:20 回复
独坐渔舟的老叟 楼主     数字梦想家 2020-8-6 10:04:51
tiger20908 发表于 2020-8-5 20:36
这东东能收到多少台？

再生机比超外差差远了，也就能收到当地强台。
2020-8-6 10:04:51 回复
喜欢就好 数字精灵 2020-11-6 00:20:25
图文并茂，谢谢分享！
2020-11-6 00:20:25 回复
