新做了个小机，低放用OTL大马拉小车

*发表于：2018-11-4 09:18:45* 6808 来自手机 · 发表于：2018-11-4 09:18:45

您需要登录才可以下载或查看，没有账号？立即注册

x

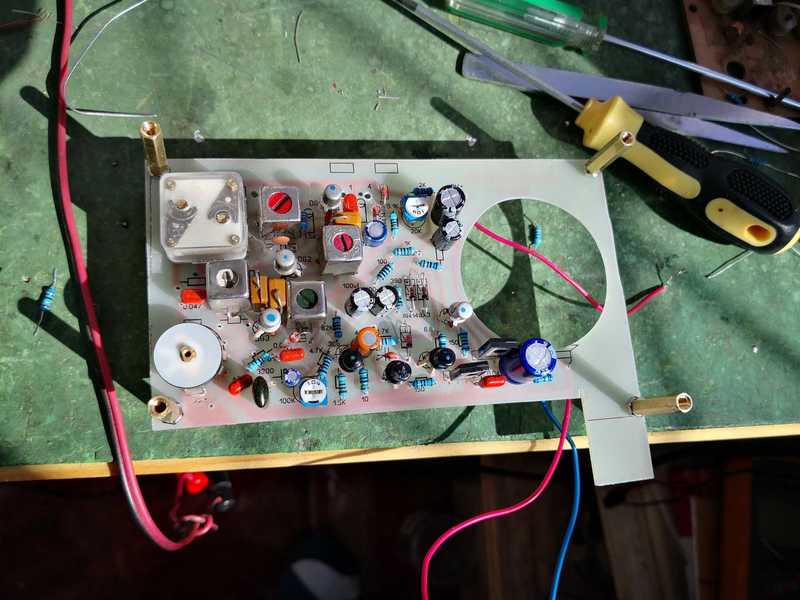

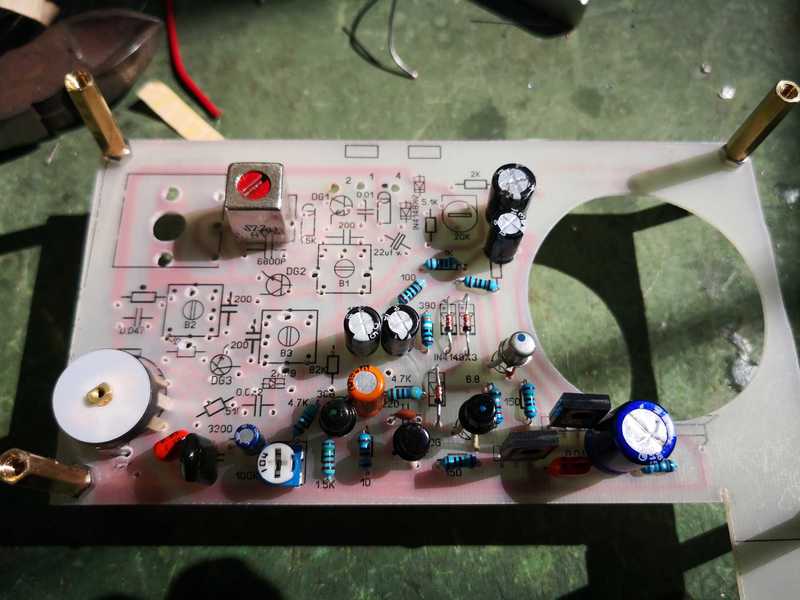

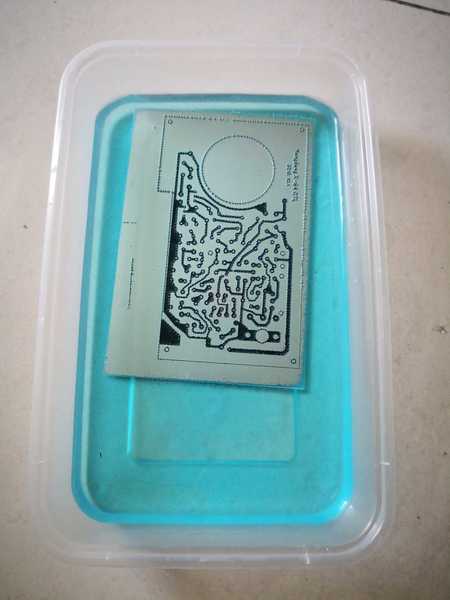

公园里噪音太大，尽管管理部门已经限制音量还是太嘈杂。每天去散步总是带个收音机，先前做的声音小在嘈杂的环境中听着费劲。忽发奇想用OTL电路替换传统袖珍机的低放，来个大马拉小车声音一定满足了。就动手从画图热转印到焊接，三天完成电路部分。

独坐渔舟的老叟 · 2018-11-4 09:29:04

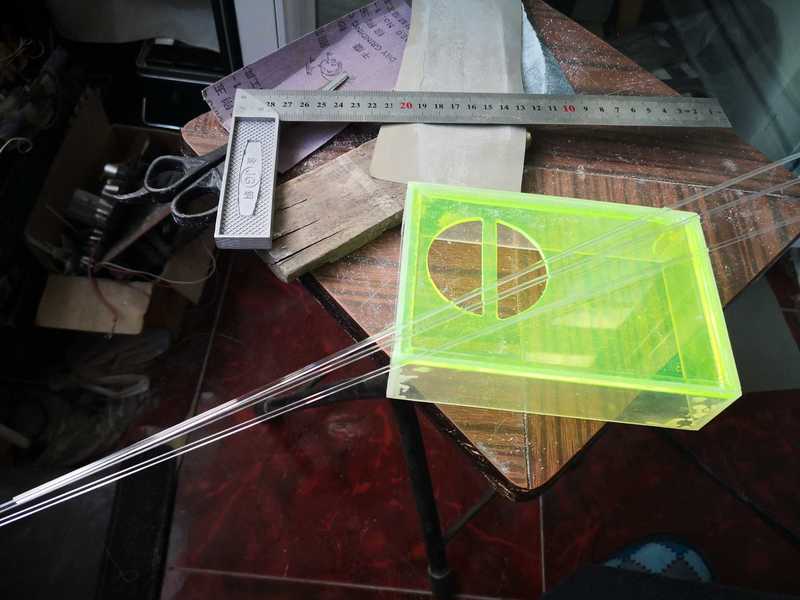

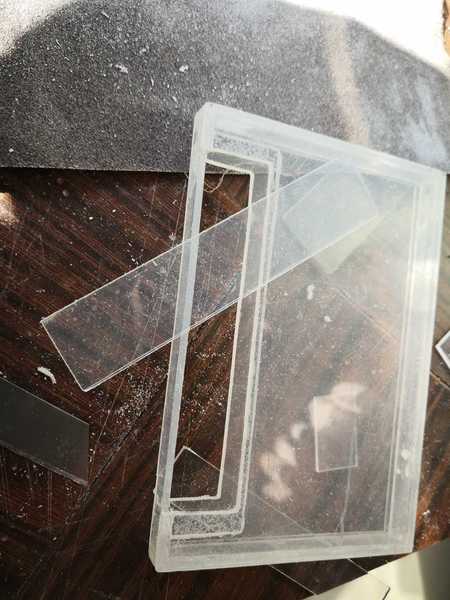

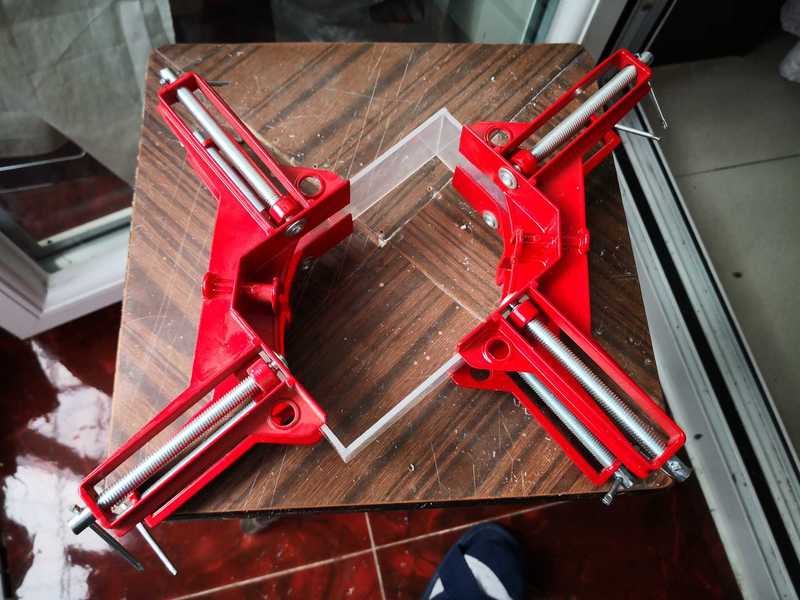

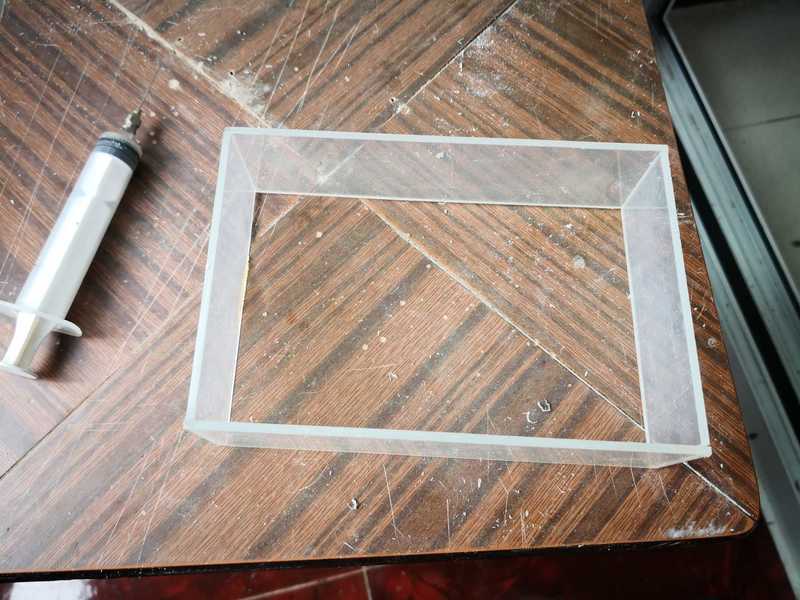

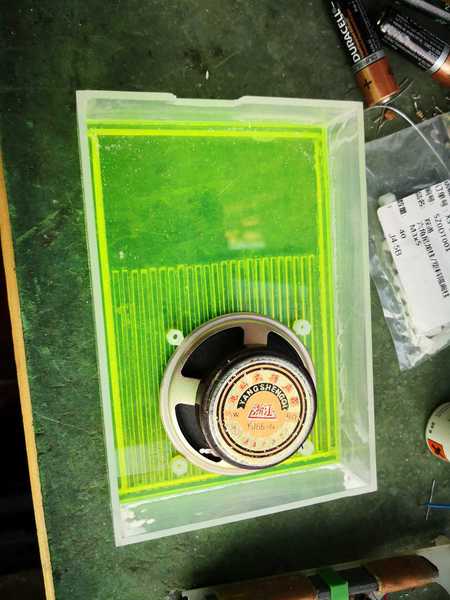

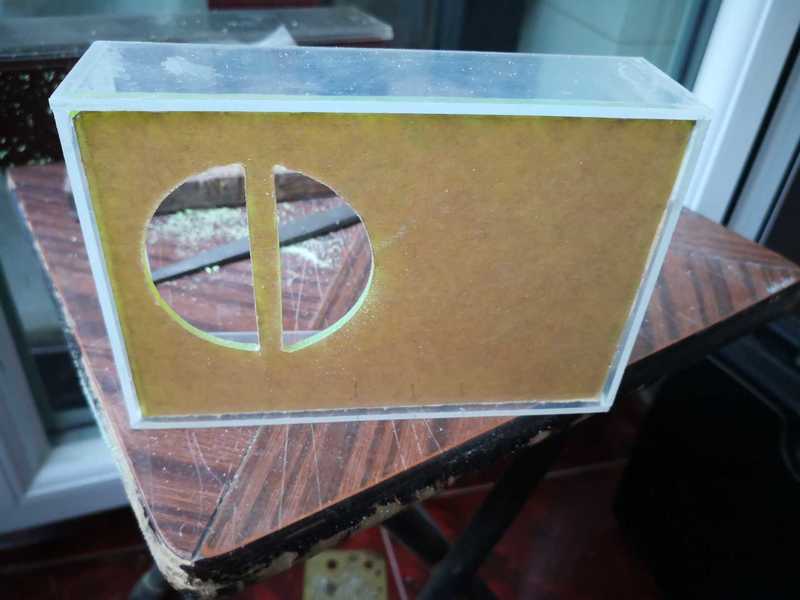

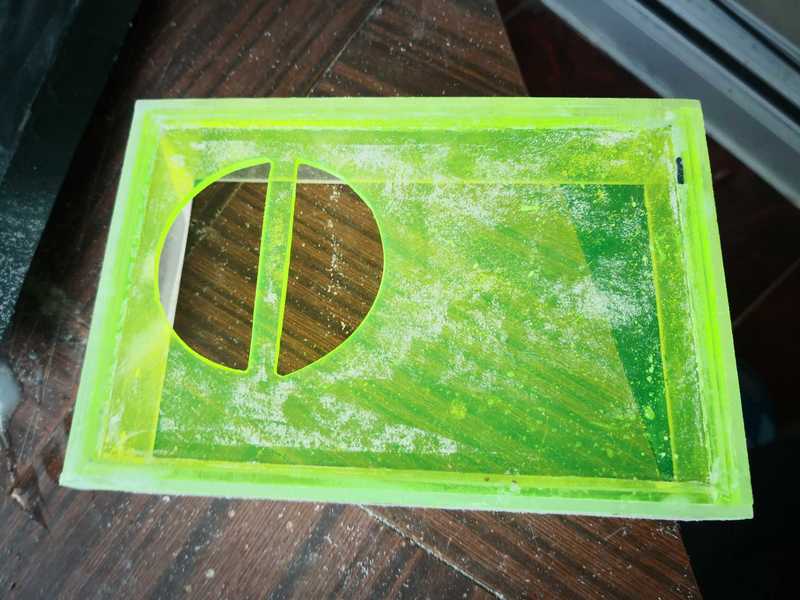

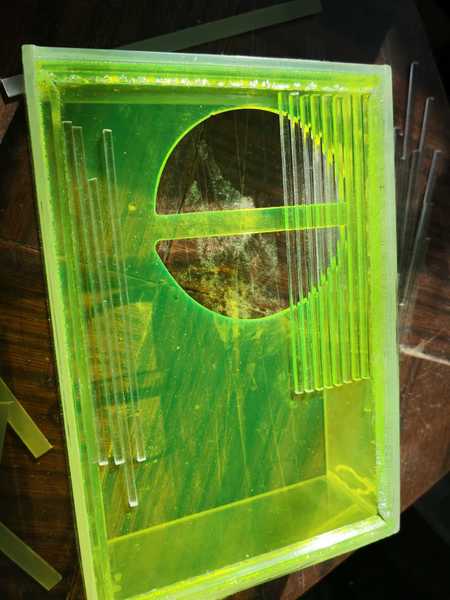

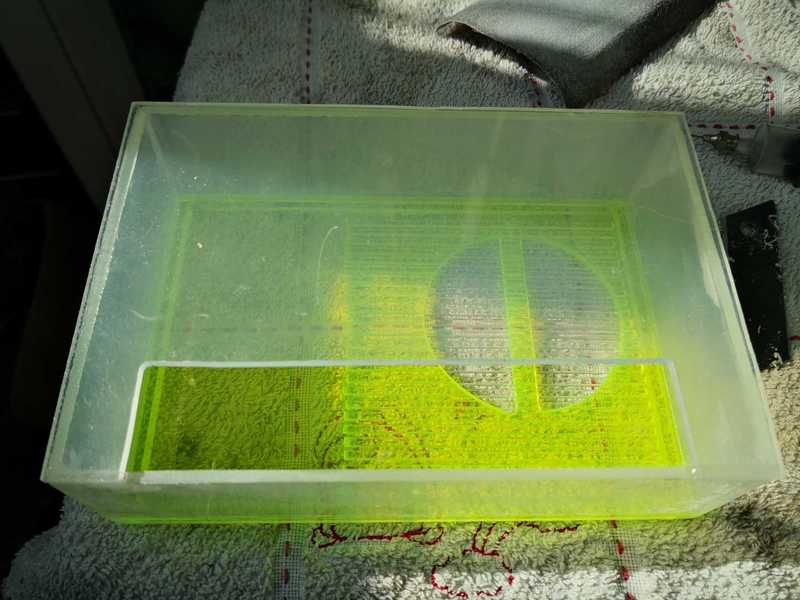

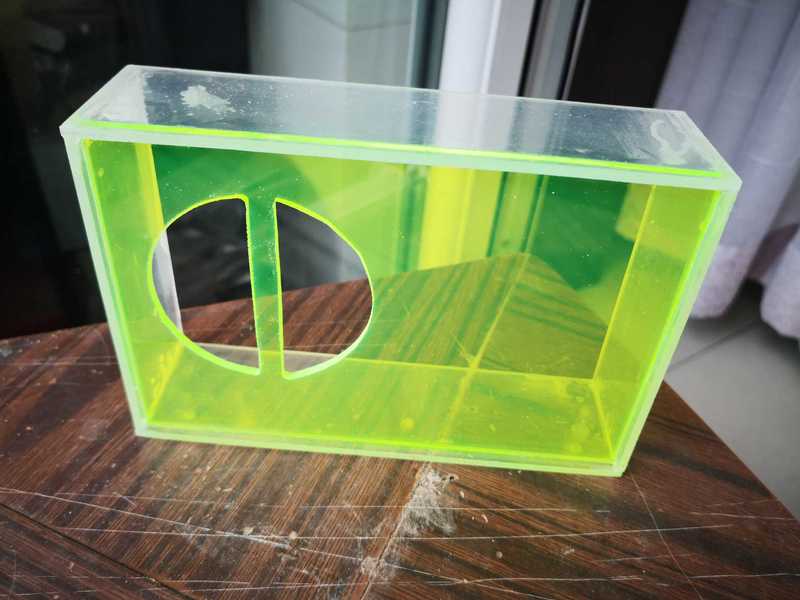

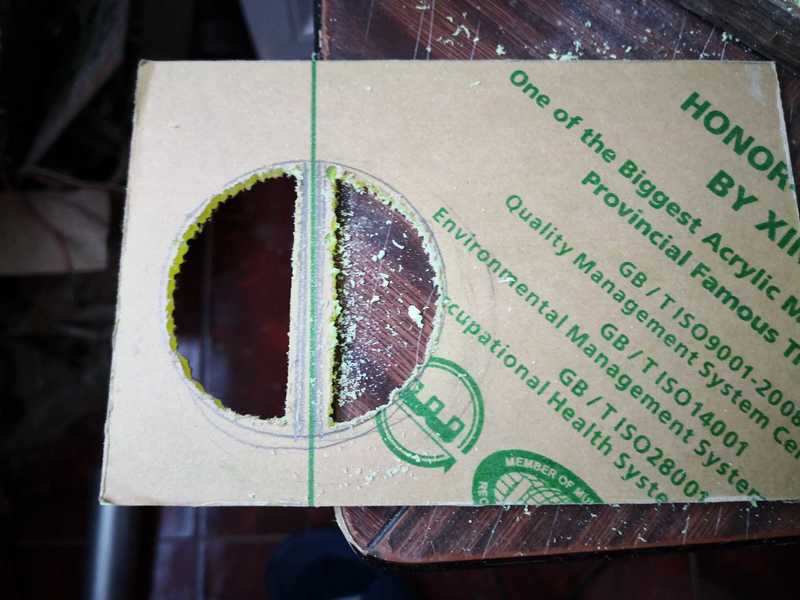

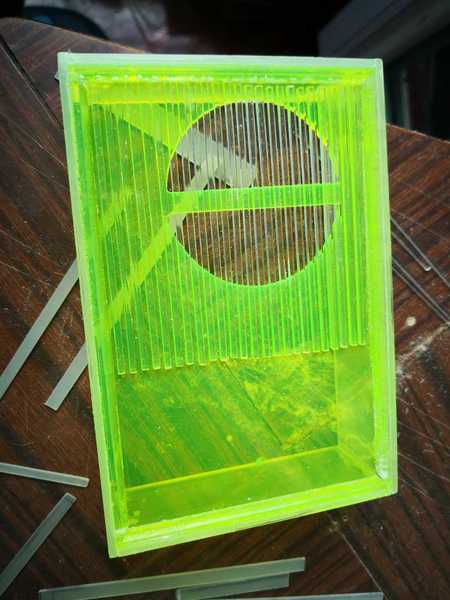

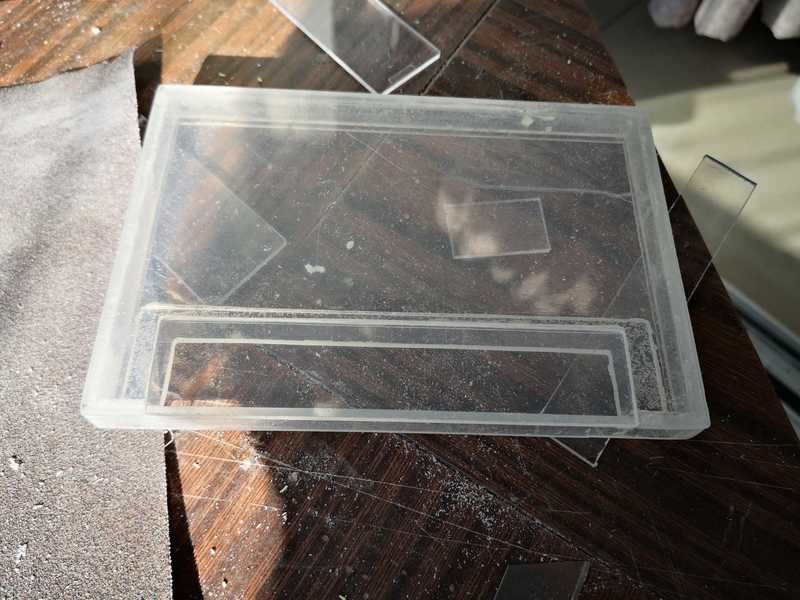

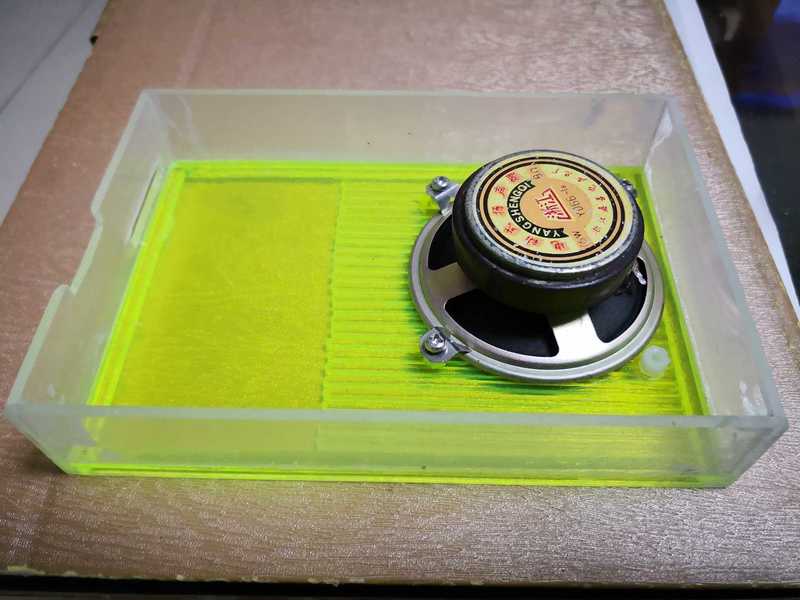

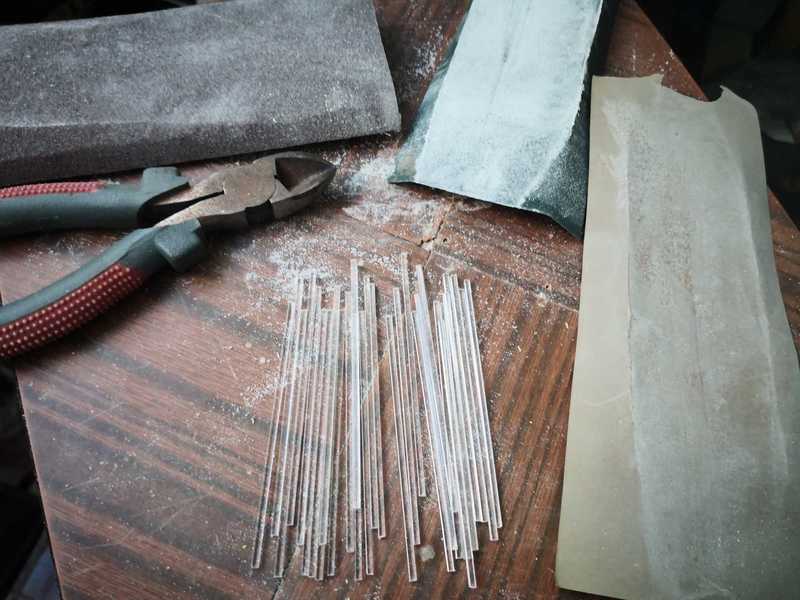

机壳是DIY中最麻烦的，还是用手头现有的亚克力板做。本想做个前后都通透的透明壳，完工后觉得败笔就是透明面板，里面乱七八糟的都能看到反而不好看。

勇闯沙滩 · 2018-11-4 09:40:03

这可是个即费工又费力的活，看来是喜欢收音机的老大哥，动手能力还这么厉害。赞------。

独坐渔舟的老叟 · 2018-11-4 09:43:44

独坐渔舟的老叟 · 2018-11-4 09:47:35

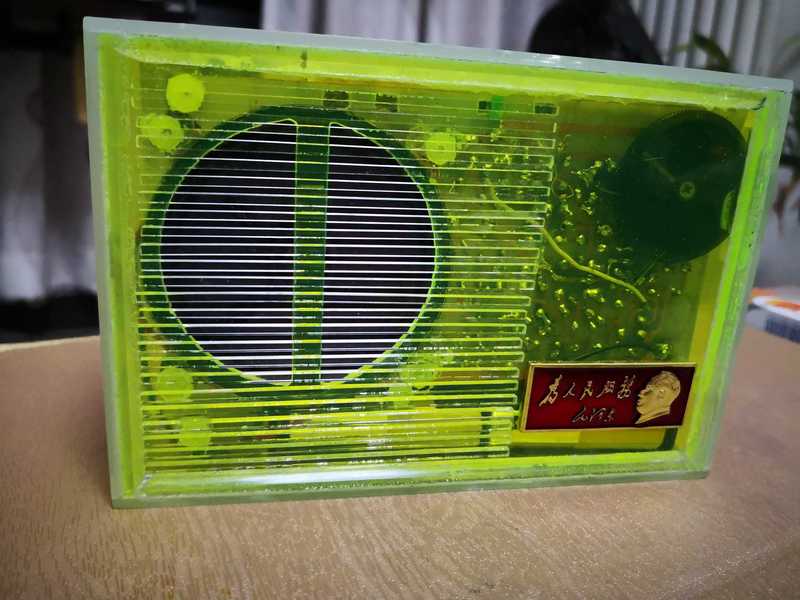

差不多完工了，就差度盘还没想好。

kyhwhb · 2018-11-4 09:47:51

需要相当的耐心和时间，成就满满的！

独坐渔舟的老叟 · 2018-11-4 09:51:28

谢谢两位朋友鼓励！

43545 · 2018-11-4 09:54:18

独坐渔舟的老叟发表于 2018-11-4 09:51
谢谢两位朋友鼓励！

把DIY视频录制下来，可以参加我是大仙节目

43545 · 2018-11-4 11:23:44

这个覆铜版是整块雕刻出来的么？是的话，用什么刀片，还有那圆形的插元器件的用什么整出来的？

独坐渔舟的老叟 · 2018-11-4 13:20:42

43545 发表于 2018-11-4 11:23
这个覆铜版是整块雕刻出来的么？是的话，用什么刀片，还有那圆形的插元器件的用什么整出来的？ ...

视频有了，就是不回上传。您的大仙节目在什么网址？

独坐渔舟的老叟 · 2018-11-4 13:21:21

43545 发表于 2018-11-4 11:23
这个覆铜版是整块雕刻出来的么？是的话，用什么刀片，还有那圆形的插元器件的用什么整出来的？ ...

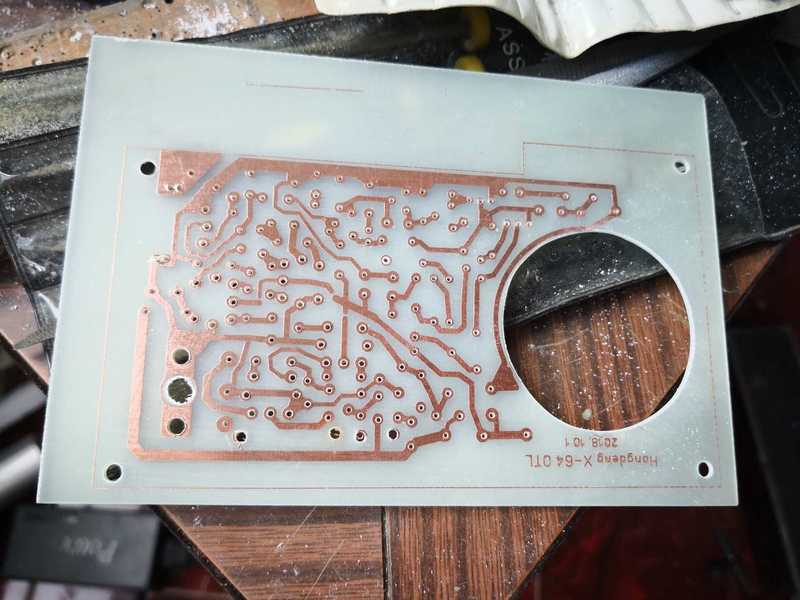

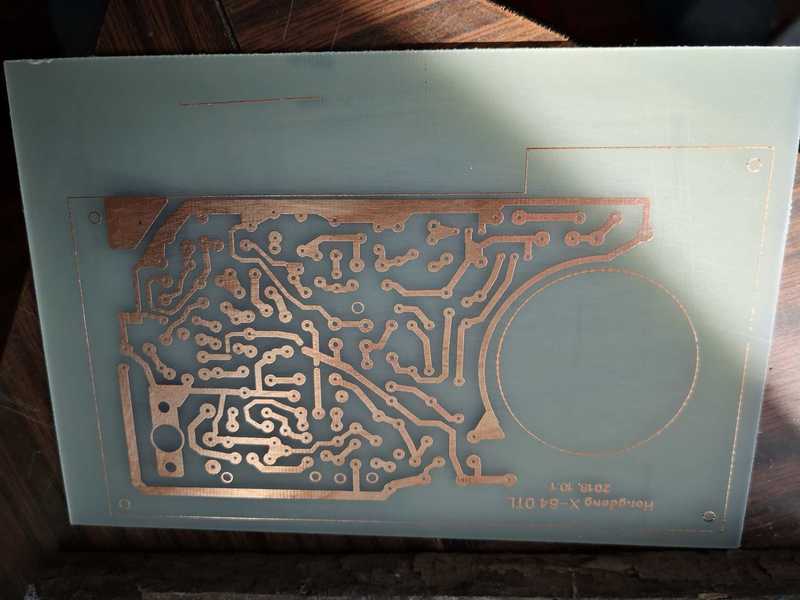

是用热转印做的

tntzpq · 2018-11-4 14:56:12

做的很漂亮

独坐渔舟的老叟 · 2018-11-4 17:50:06

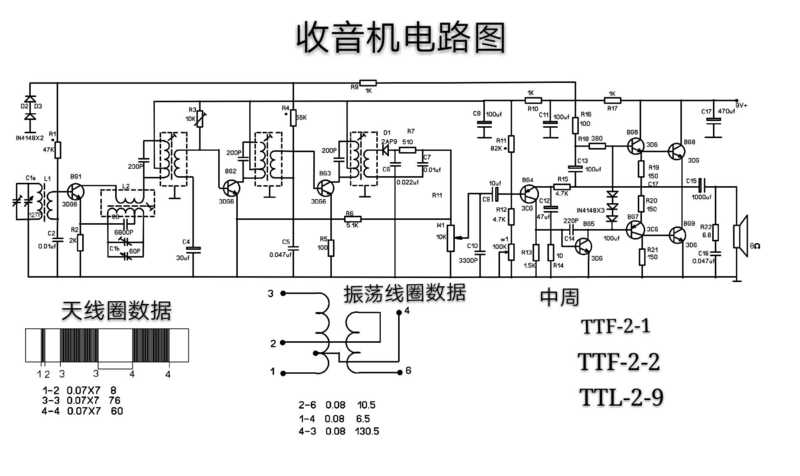

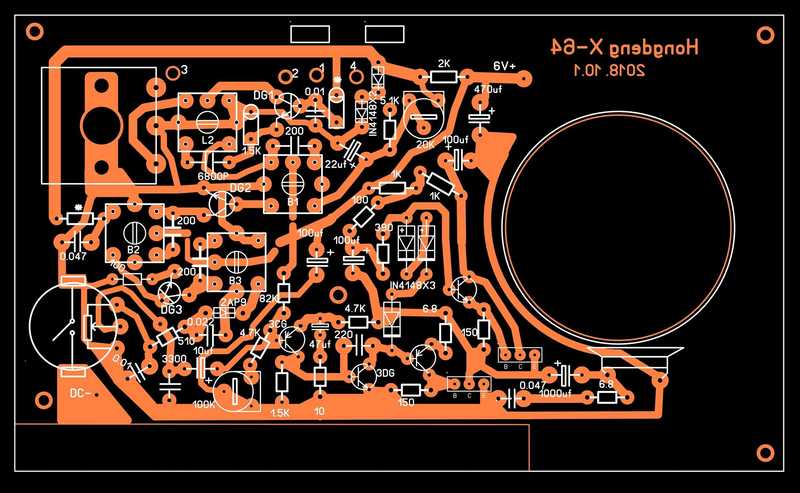

这是电路图与PCB图

独坐渔舟的老叟 · 2018-11-4 17:51:36

好像电路图没传上，补一下。

chen131578 · 2018-11-4 18:18:50

从外到内，做的很精致，先头一票。

独坐渔舟的老叟 · 2018-11-4 20:23:18

谢谢大家的赞赏！

老李爱维修 · 2018-12-22 11:01:18

曾经学校时组装过一个调幅收音机，这种就是抗干扰能力差了点。楼主这个看来很精致的。

fslichong · 2018-12-23 08:20:57

现在比lm386的低放集成块性能更好的集成电路很多，有的居然在1.5v供电时能输出500mw的功率，楼主为什么还要用全散件的otl电路

chen131578 · 2018-12-23 11:17:35

用散件不一样的感觉，收获也不同。现在全集成的IC也不少。

独坐渔舟的老叟 · 2018-12-24 08:40:35

fslichong 发表于 2018-12-23 08:20
现在比lm386的低放集成块性能更好的集成电路很多，有的居然在1.5v供电时能输出500mw的功率，楼主为什么还要 ...

原因是一种情怀吧。另外手里有很多老元器件，按照现在的说法是去库存吧。
