[资料_经验] 看看三种波形的fft

[复制链接]
发表在  2019-4-13 09:28:49  | 显示全部楼层 | 阅读模式
示波器
示波器类型: 数字
仪表品牌: 其它品牌
以前也看过,不过那时信号源不行,波形较差
这次好些,再次看看

100Khz方波快速傅立叶变换后,第一个尖峰是基频,100khz

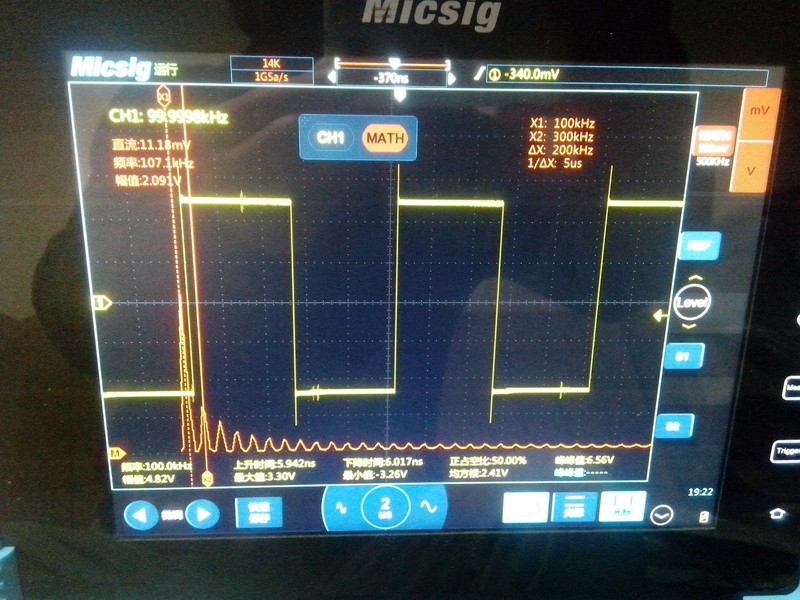

第二个尖峰是三倍频,300khz,可以看出大致是这样的

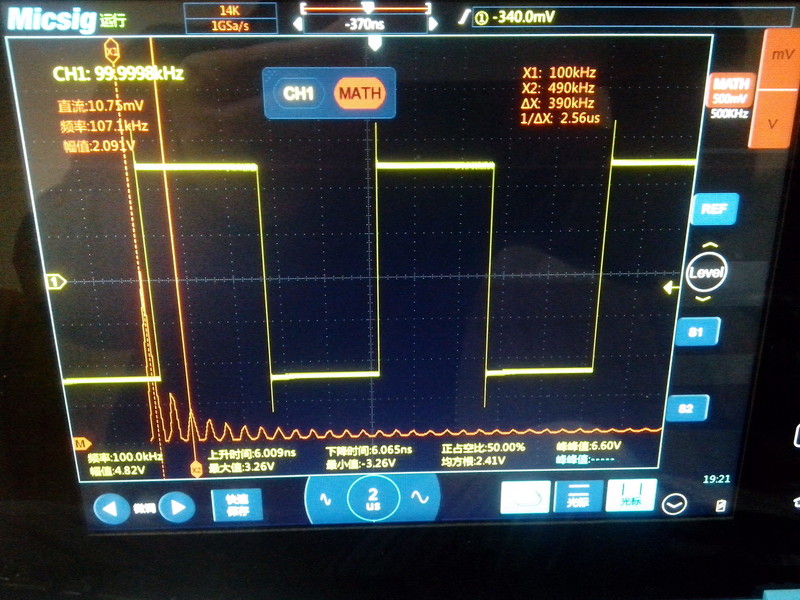

第三个尖峰是五倍频,500khz,,显示490,可以看出大致是这样的

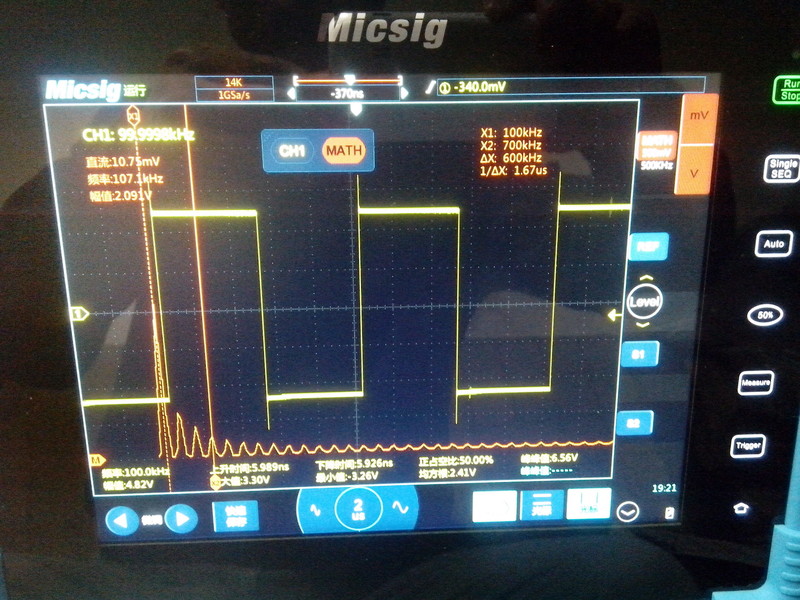

第四个尖峰是七倍频,700khz,可以看出大致是这样的

再看看幅值

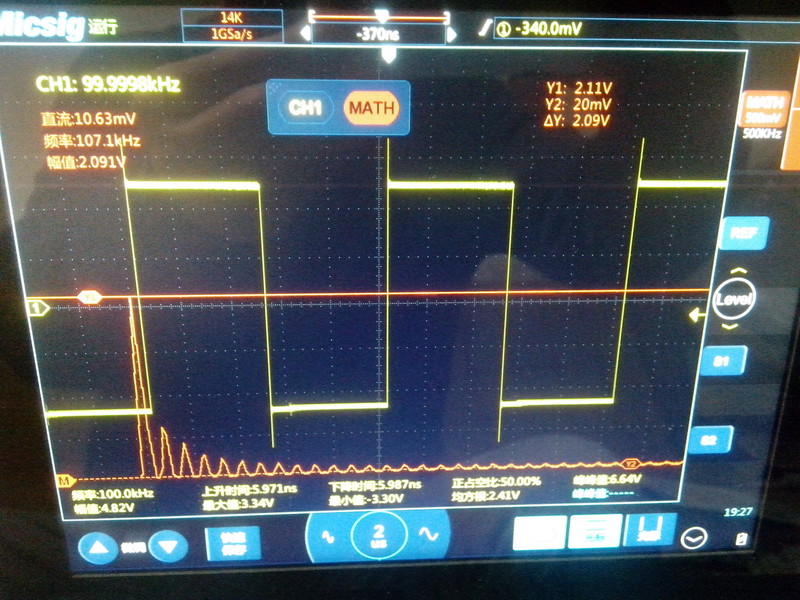

第一尖峰高度2.1v

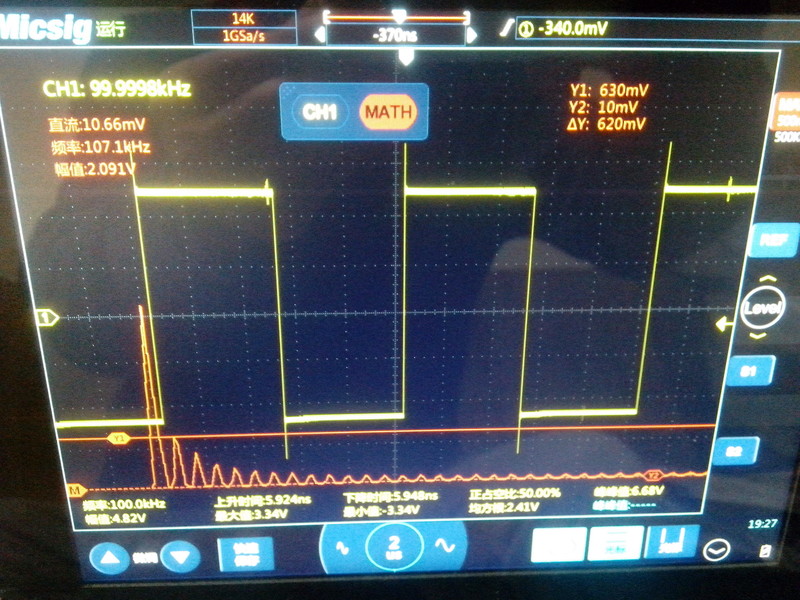

第二尖峰高度0.62v,理论是第一个的三分之一,大致0.7v

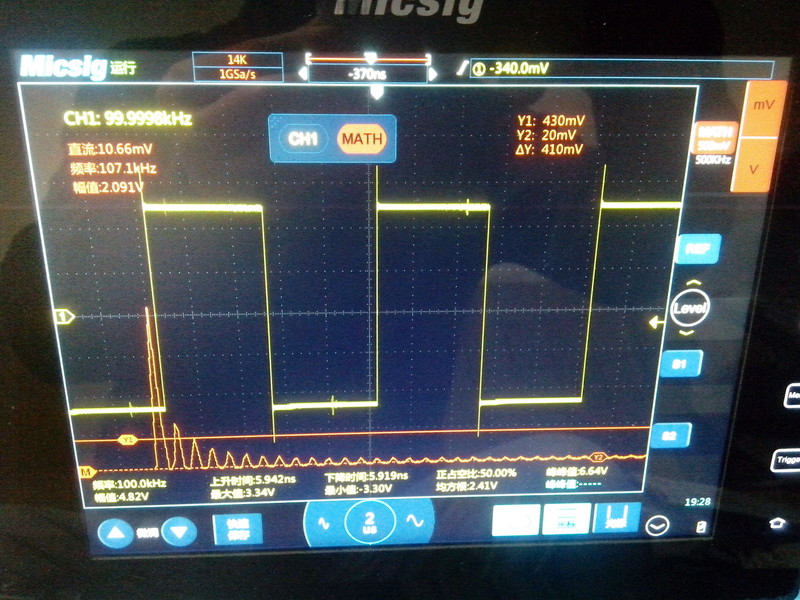

第三尖峰高度0.41v,理论是第一个的五分之一,大致0.42v

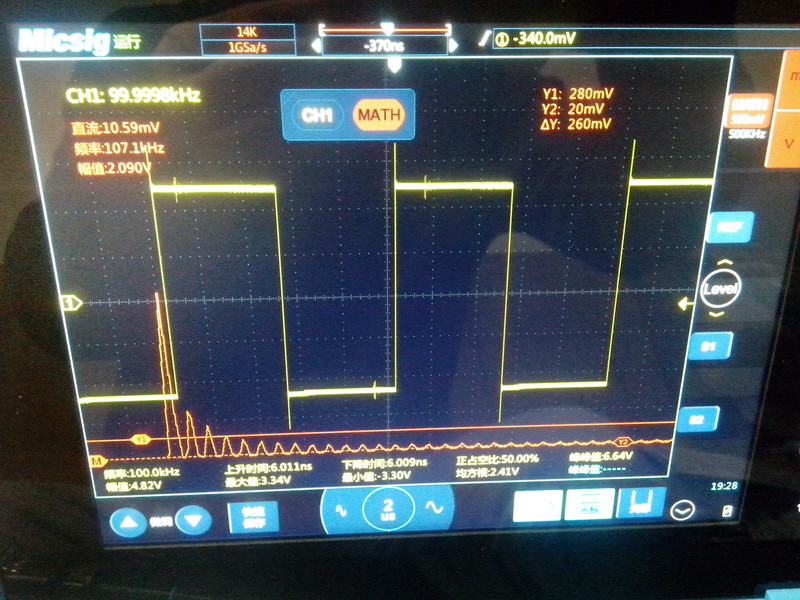

第四尖峰高度0.26v,理论是第一个的7分之一,大致0.3v

总之事情就是这么个事情,情况就是这么个情况!

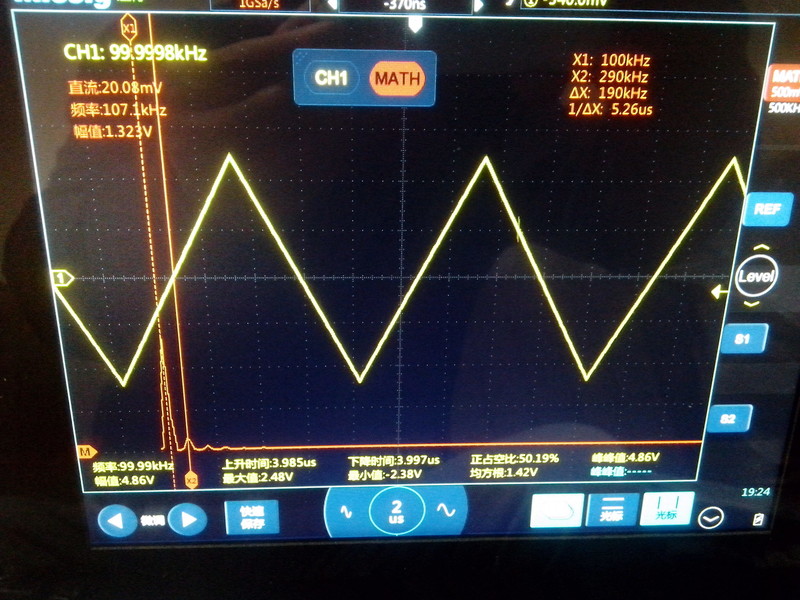

三角波也有类似方波的频率分布,第二尖峰也是3倍频
但是幅度小很多

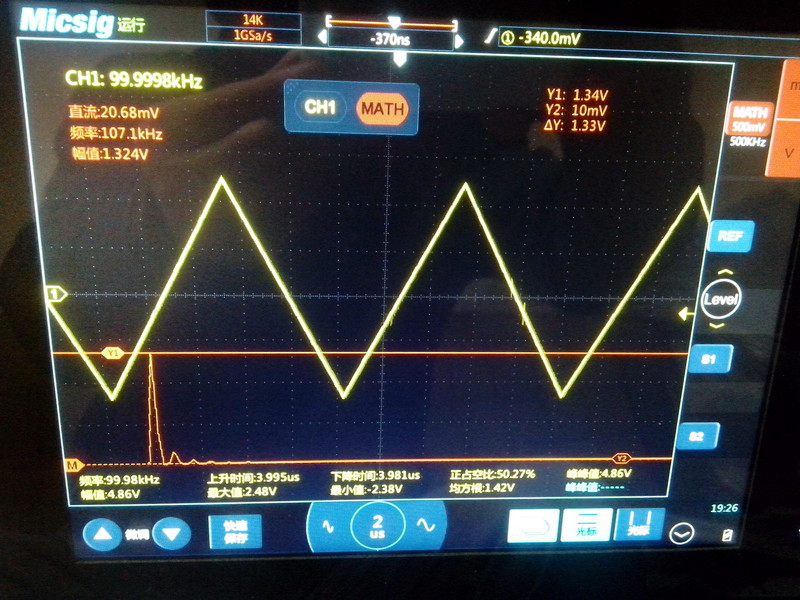

基频幅度1.33v

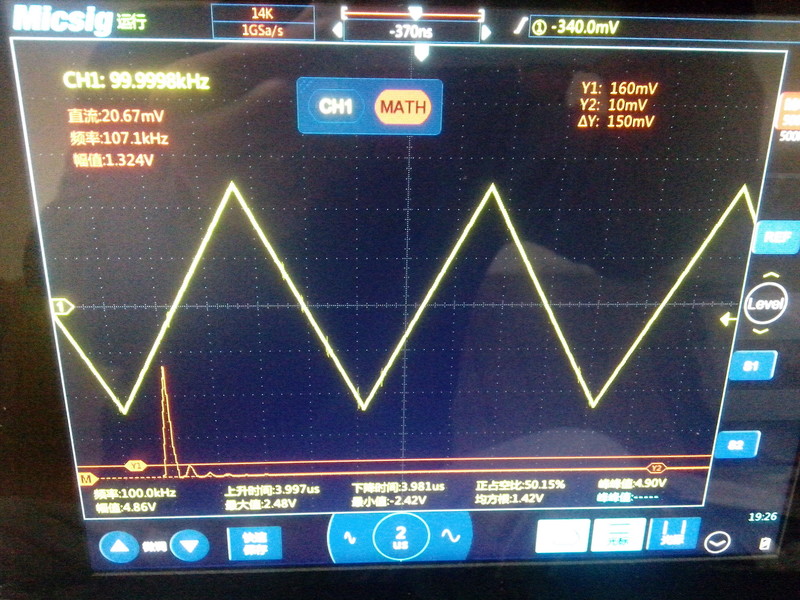

三倍频幅度150mv,这个我就不了解比例关系了,大致是九分之一了

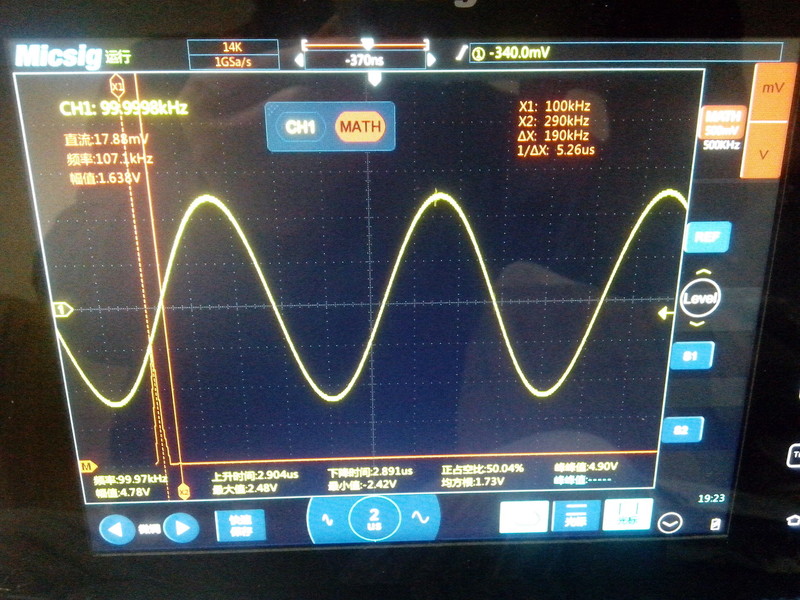

最后是正弦波,也隐约有那么一丁点三倍频的幅度,
可见这个信号发生器输出波形失真度还是比较小的



发表于 2019-4-13 15:36:23  | 显示全部楼层
我顶,先赚3分再说
发表于 2019-4-13 19:20:02  | 显示全部楼层
漂亮啊!羡慕……
发表于 2019-4-14 08:00:03  | 显示全部楼层
谢谢分享!
看FFT 楼主的波波比我的玩具1052B强大多了---很好。

楼主信号源是用充电宝供电? 还是适配器供电?
改电池供电试试还有毛刺吗?
发表于 2019-4-14 09:35:28  | 显示全部楼层
散淡021 发表于 2019-4-14 08:00
谢谢分享!
看FFT 楼主的波波比我的玩具1052B强大多了---很好。

充电宝,哈哈,就这样,没办法
