试验用1N60做万用表高频探头

人艰不拆

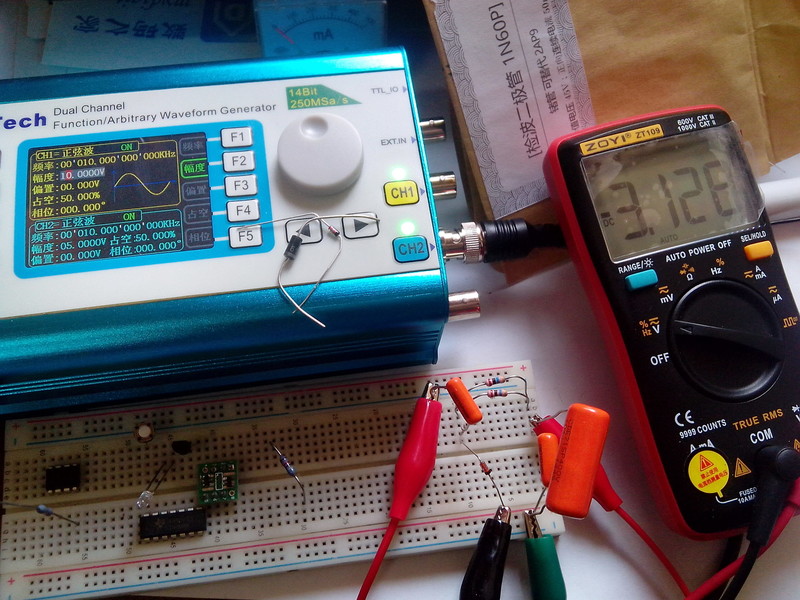

二极管换成1n60，检波二极管

10v

9v

8v

7v

6v

5v

4v

3v

2v

1v

0.5v

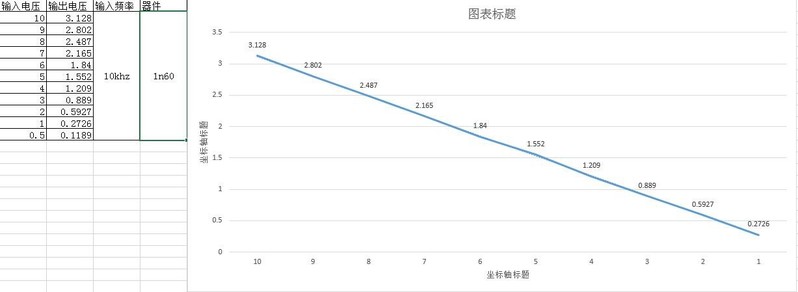

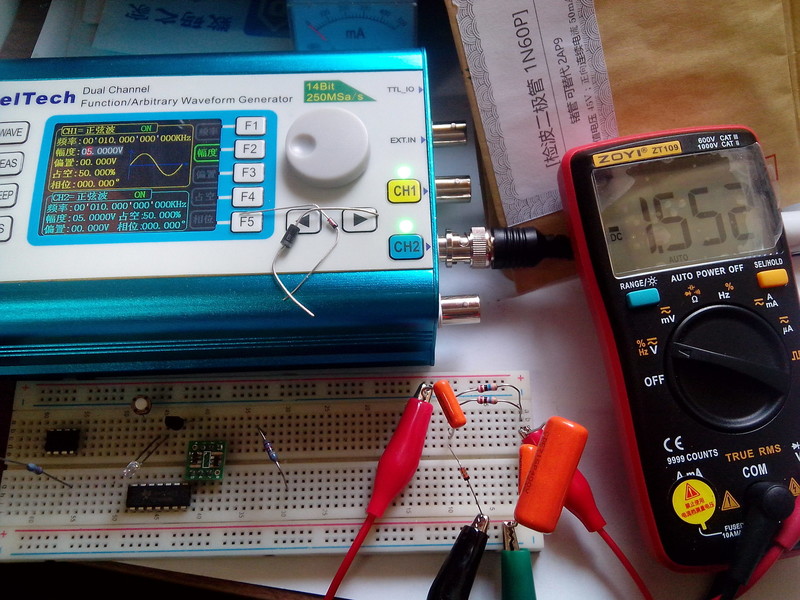

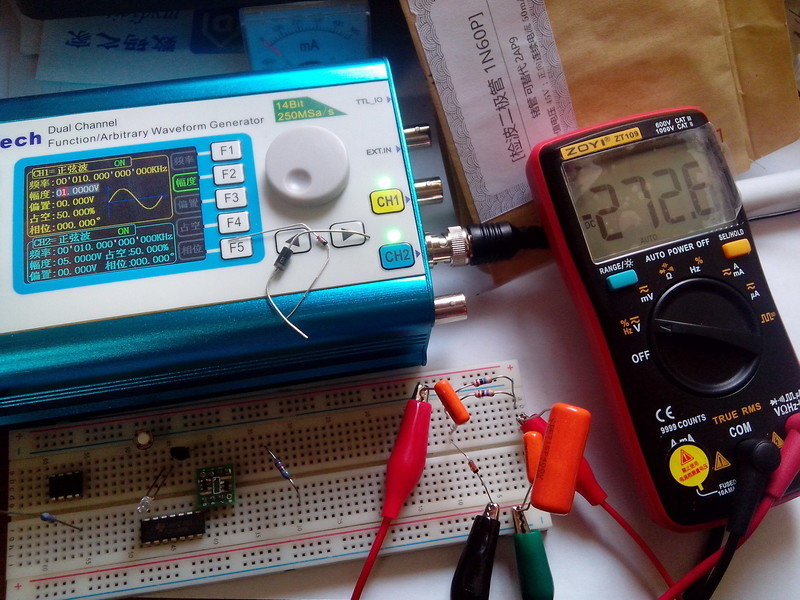

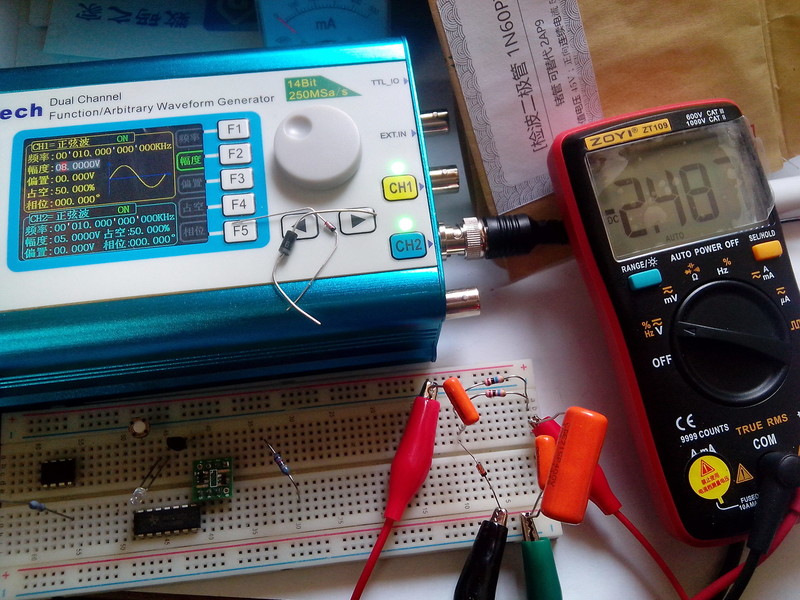

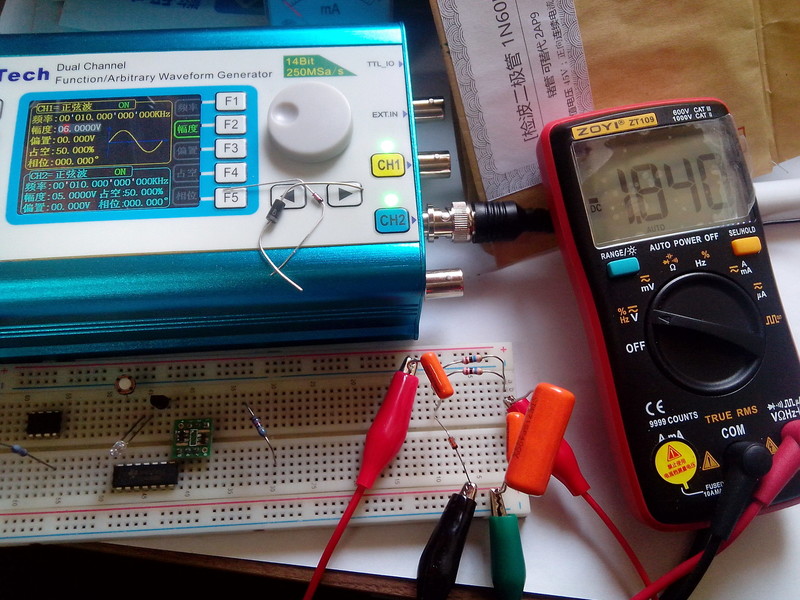

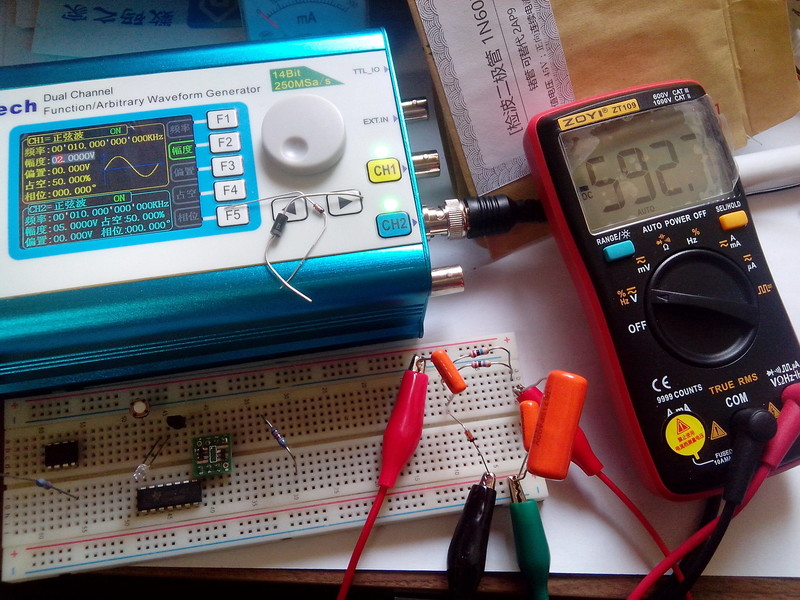

这是数据表格，也都差不多的线性关系

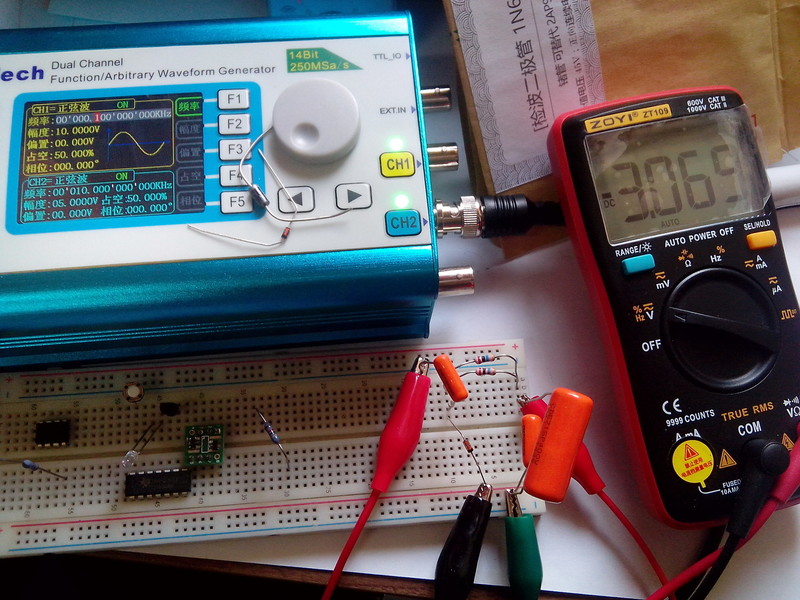

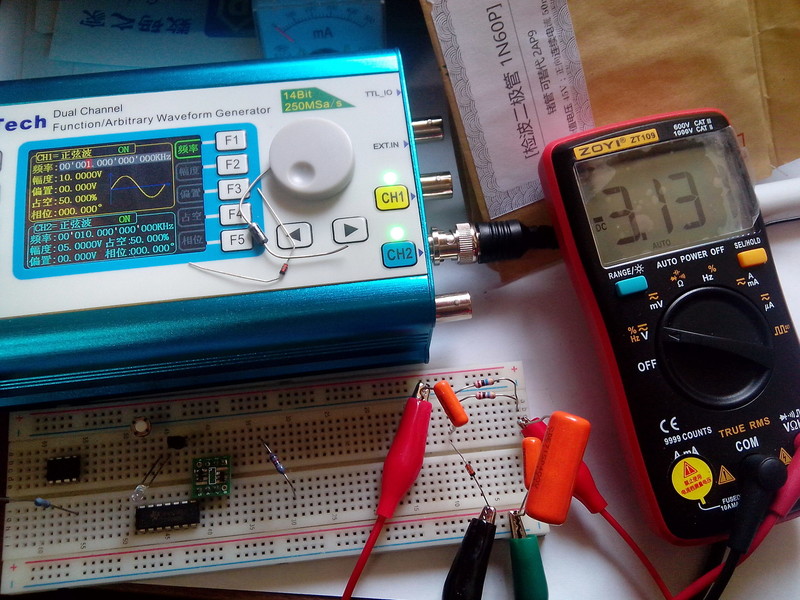

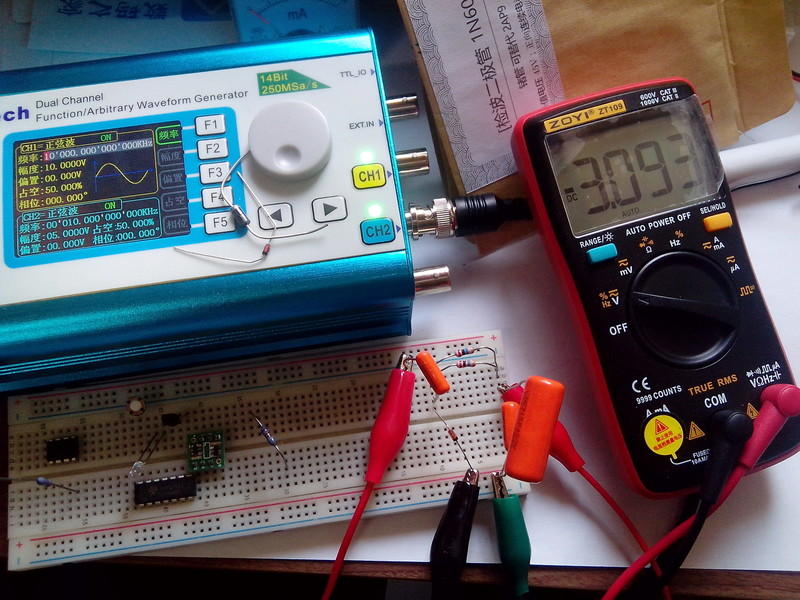

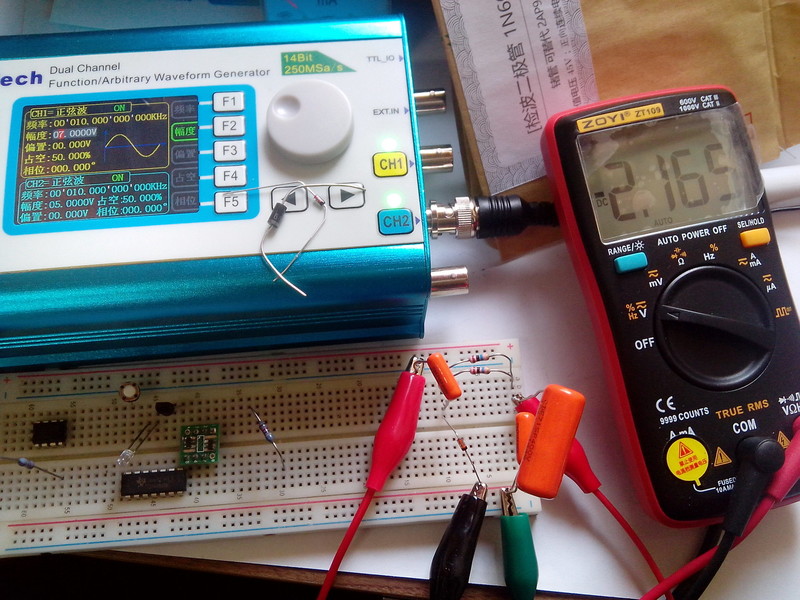

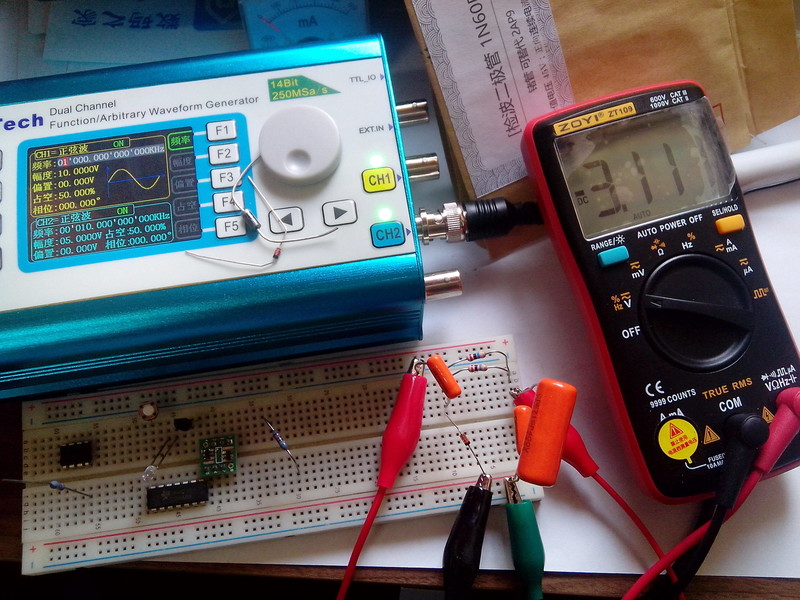

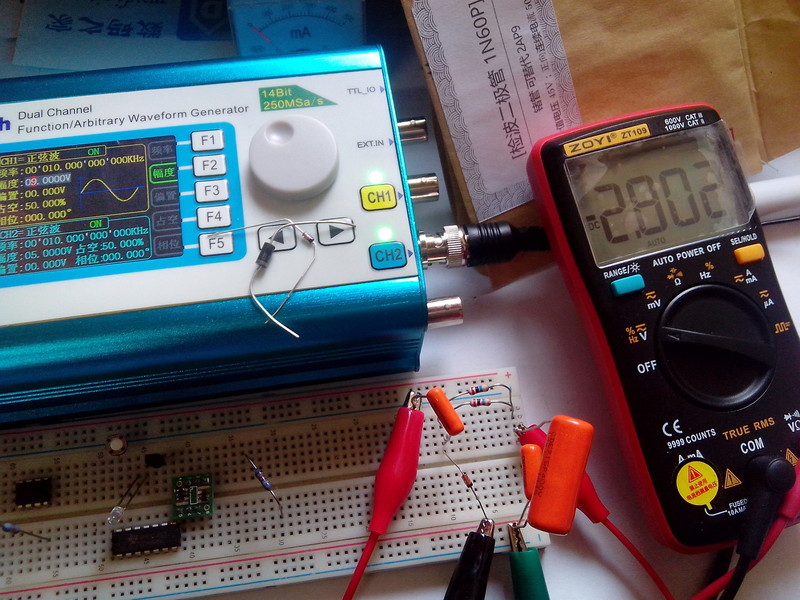

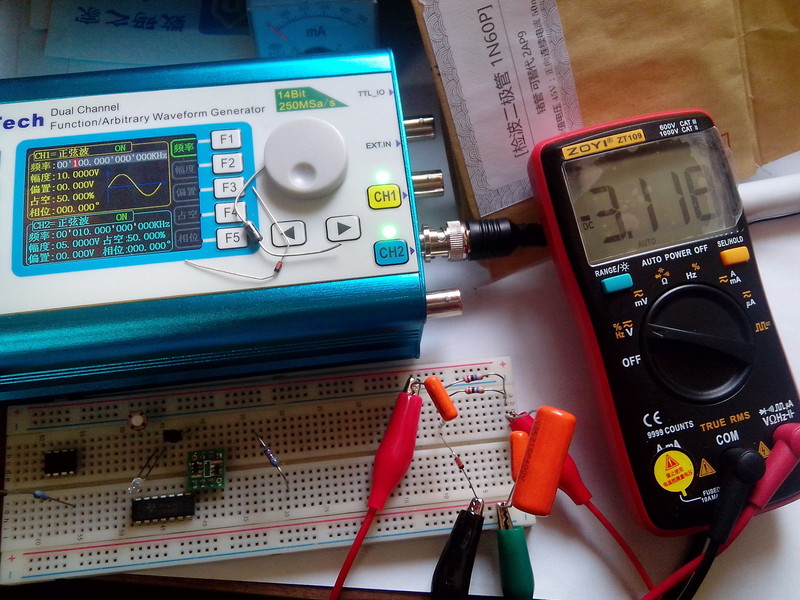

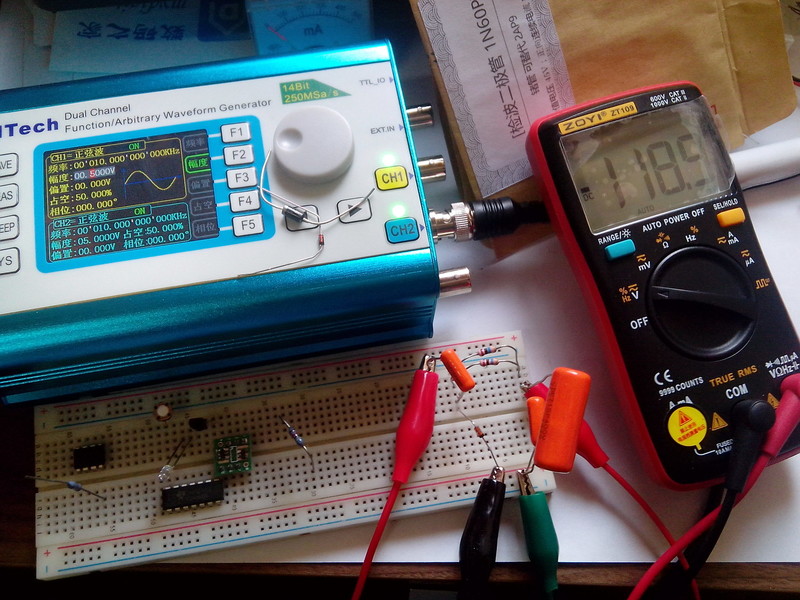

看看各个频率下的表现

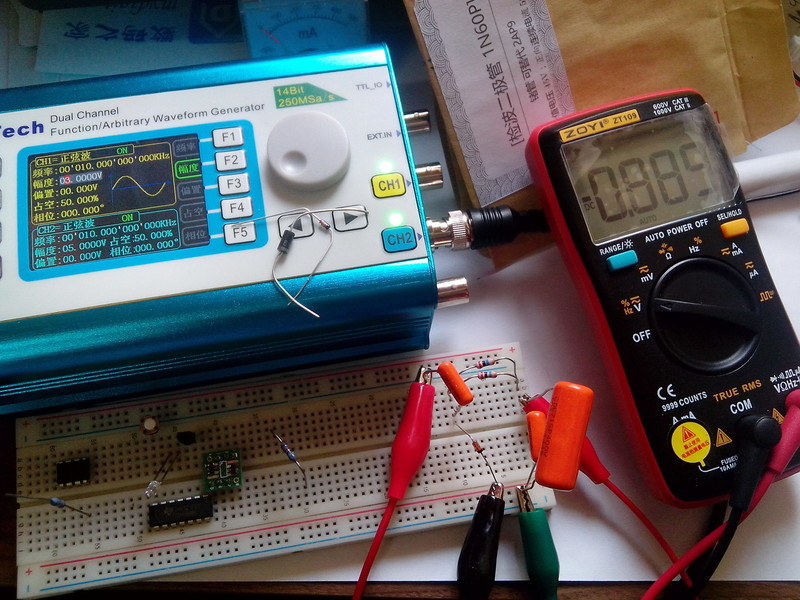

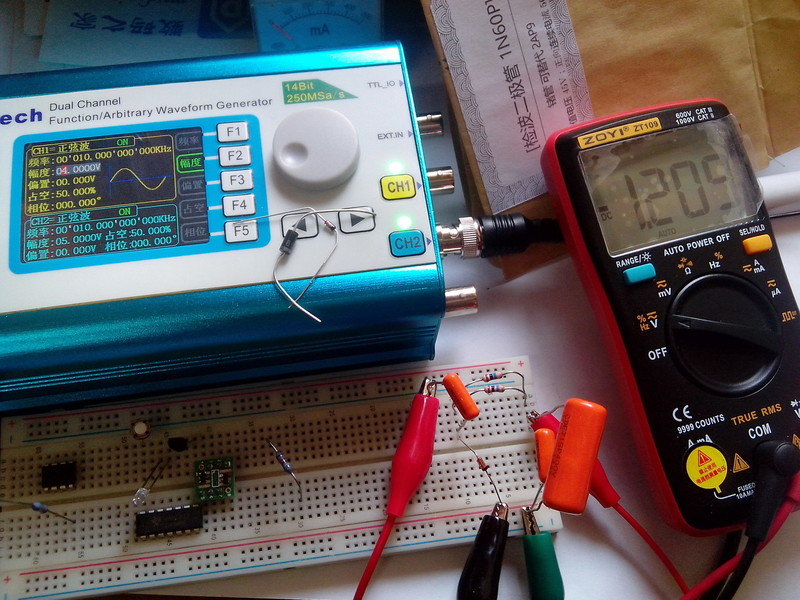

100hz，5v

1khz

100khz

1Mhz

10Mhz


这是相关表格




--------------------------------------------------------------------------------------------------------------

散淡021

谢谢分享！

现在有了波波，我也就是调试和碰到新问题才用波。

日常维修还是串个二极管快捷定性，100K的表大于3MHz时也要串个二极管与玩具表一样。

1V以上的高频串二极管简单

可能是过去穷没波波又要跑交流信号，那时大家指针表ACV档串个电容， 玩具数表DCV档串个二极管。这个山寨习惯我改不了。
了。

现在电脑城里修电脑的，基本只测DCV 和二极档打反向阻值， 有些大师更简单，黑表棒焊根钢针，喜欢红表笔（不焊钢针）接地。
我看他测DCV显示负值（这个没错，只是我不习惯），阻值基本只打反向（反向值不少都是0.5至0.7V，远没有正向信息量丰富）
要我肯定打正反二向，他们大多有波，却很少用。
我还是喜欢打正反二向，DCV和高频ACV（必要时真得用波波）。

咔嘣

膜拜大佬

人艰不拆

咔嘣 发表于 2019-4-17 09:10
膜拜大佬

哈哈，真的大佬要来打你了

人艰不拆

散淡021 发表于 2019-4-16 22:18
谢谢分享！

现在有了波波，我也就是调试和碰到新问题才用波。

哈哈，什么神秘设备啊，拆开看看

散淡021

人艰不拆 发表于 2019-4-17 10:31
哈哈，什么神秘设备啊，拆开看看

我线路图都在上面

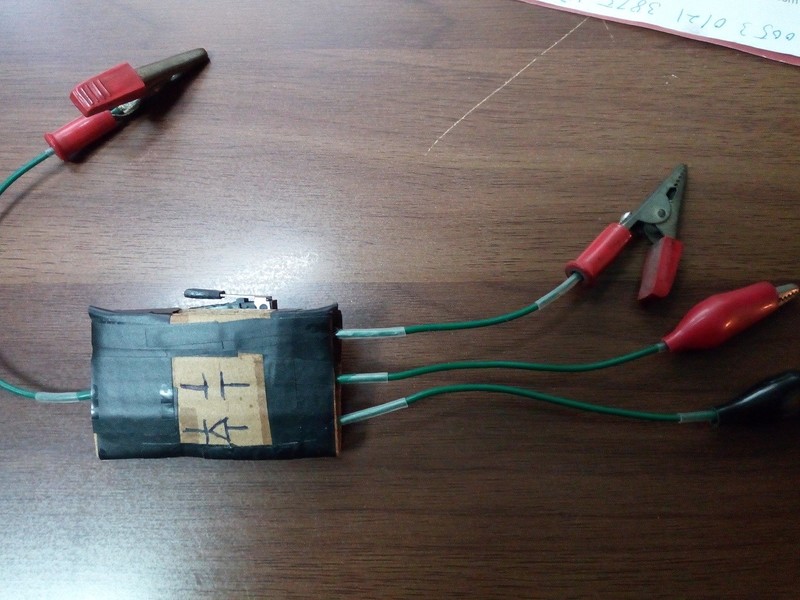

1、直通
2、隔直
3、串二极管（AC+DC）

左边夹被修品地，右边3档都是分别夹黑表笔。主要是可单手拿红笔测。

人艰不拆

散淡021 发表于 2019-4-18 07:07
我线路图都在上面

1、直通

哈哈，自制探头的先驱啊

散淡021

人艰不拆 发表于 2019-4-18 07:33
哈哈，自制探头的先驱啊

你这个是正规的检波探头。
过去修电视机，测视频等信号时就用它，收音机扫中频曲线也要用它。


DCV档串个二极管定性有无高频交流信号，许多人都知道，只是现在有100K的表和波波，这个土法再用的人很少了吧。

其实对于熟悉的板子，用玩具表观察DCV的不同，也能估测ACV是否在正常范围内

人艰不拆

散淡021 发表于 2019-4-18 13:16
你这个是正规的检波探头。
过去修电视机，测视频等信号时就用它，收音机扫中频曲线也要用它。

哈哈，没办法的办法，实践中的办法，一线人员的智慧啊
