研究下水质检测器的原理

人艰不拆

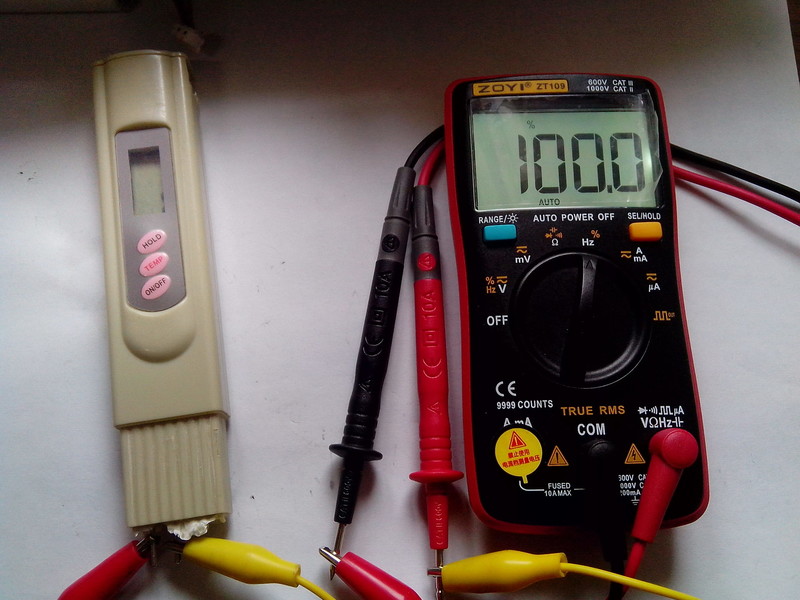

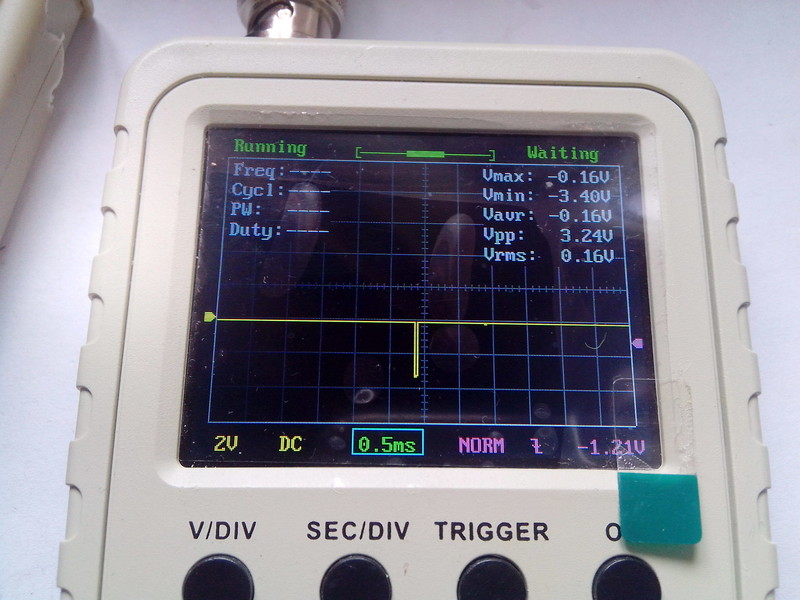

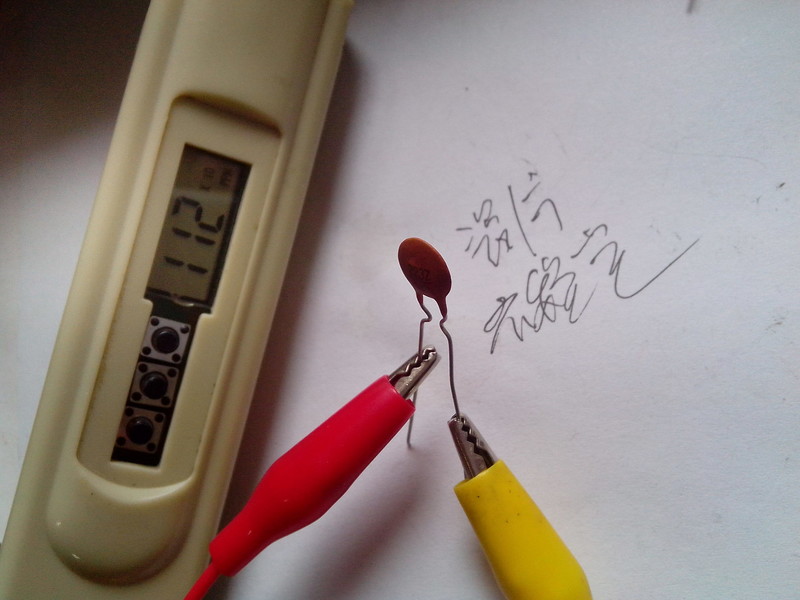

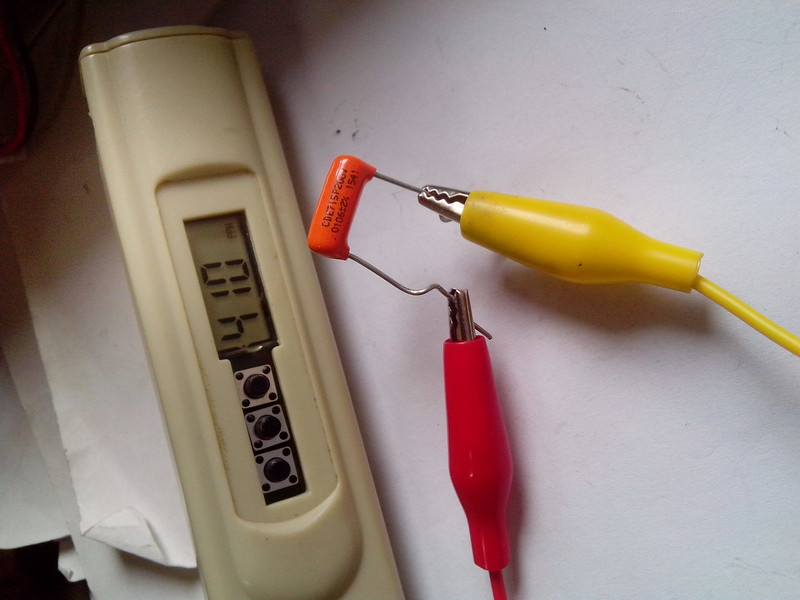

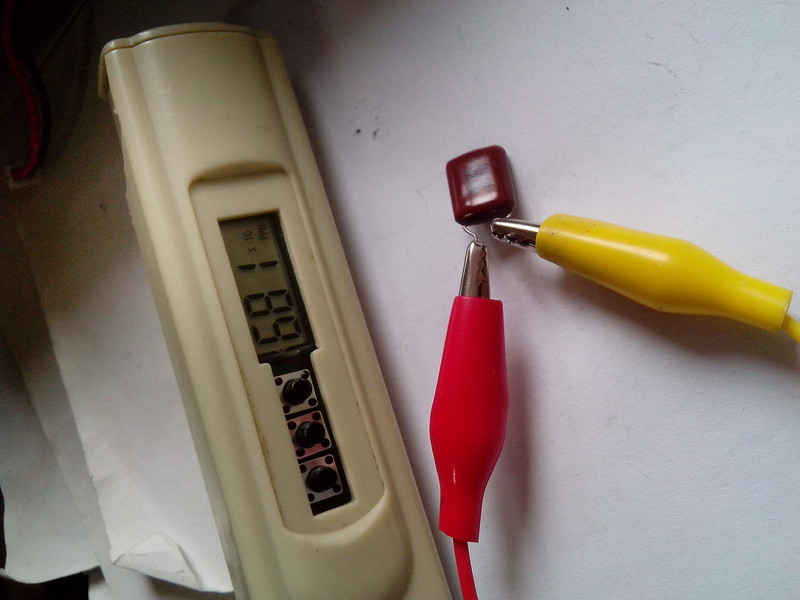

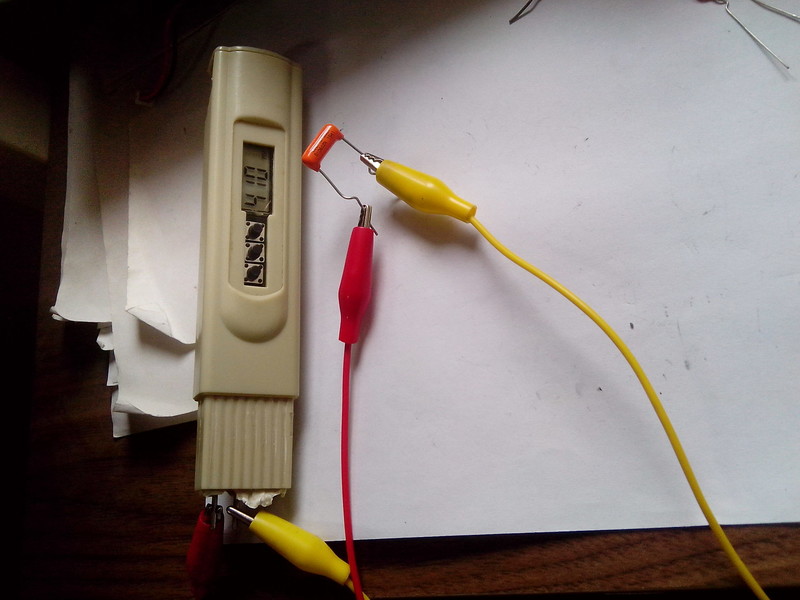

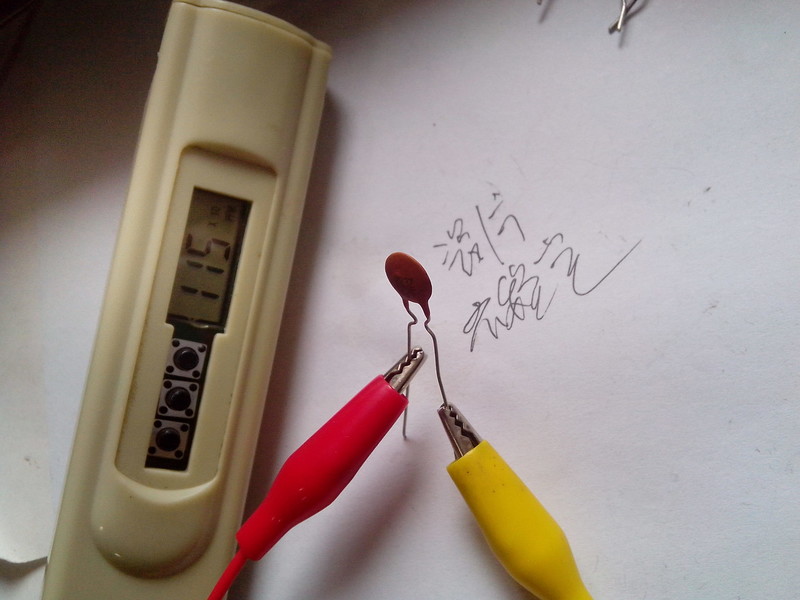

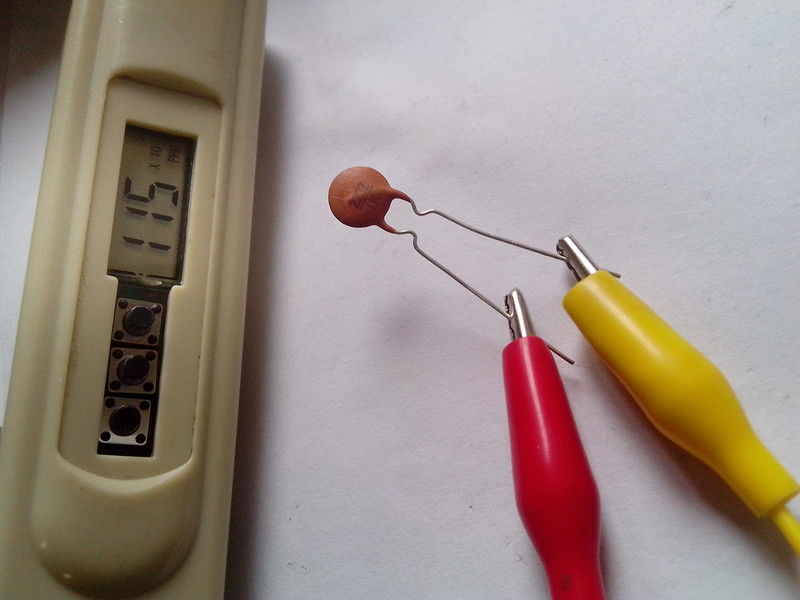

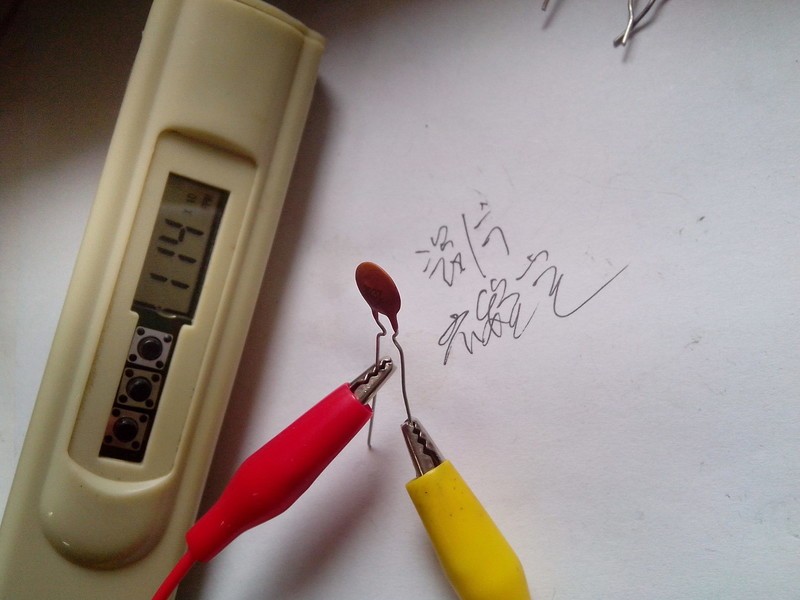

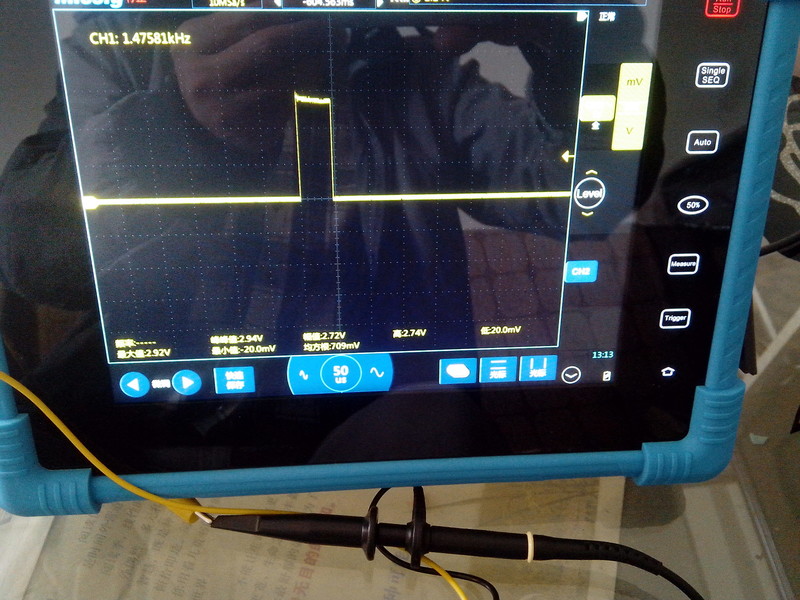

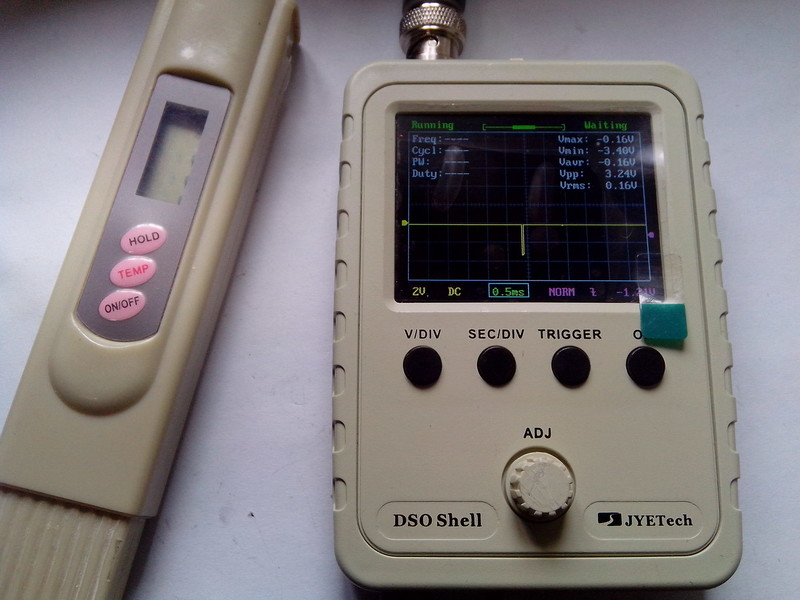

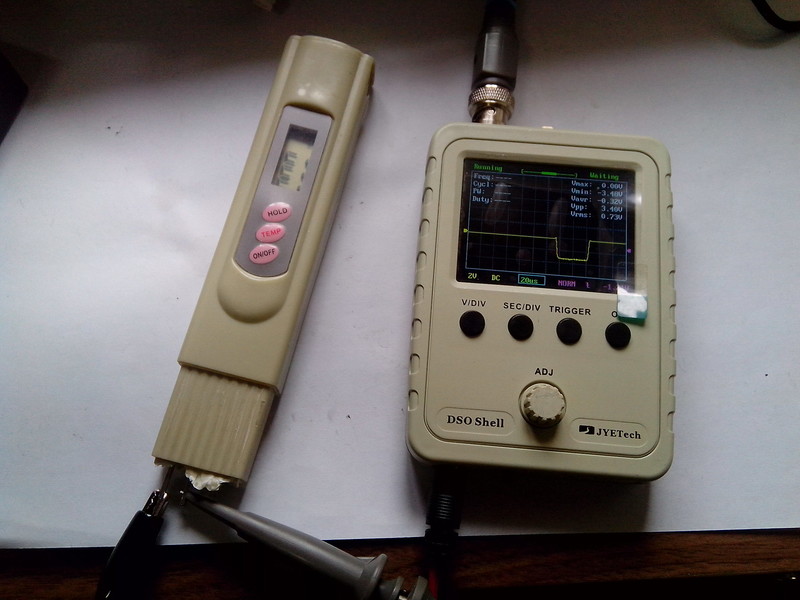

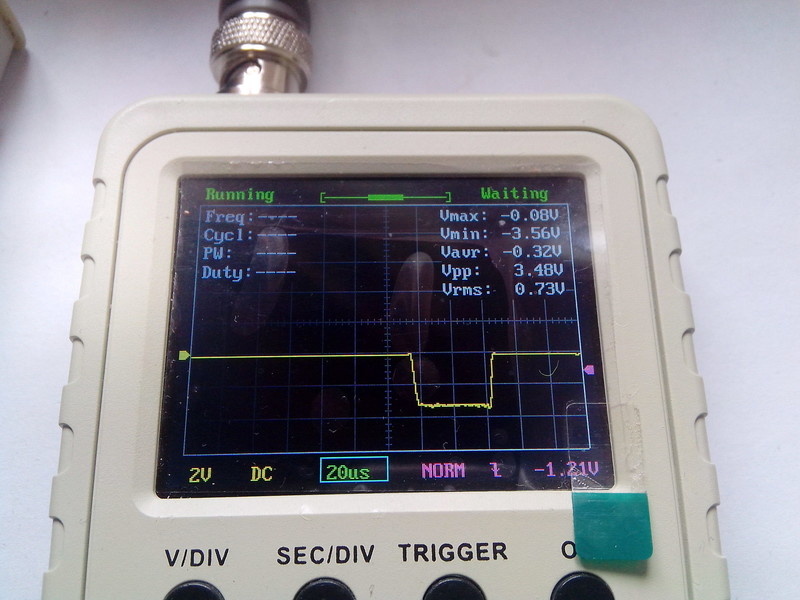

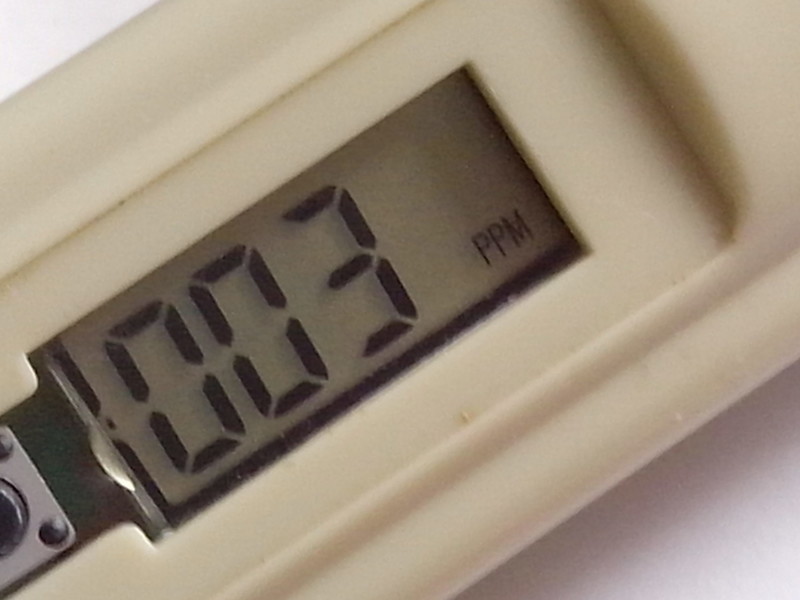

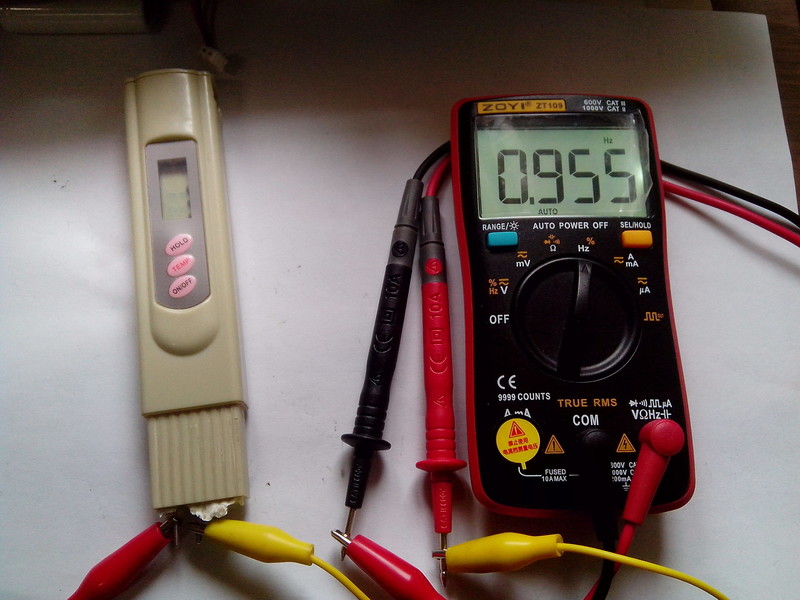

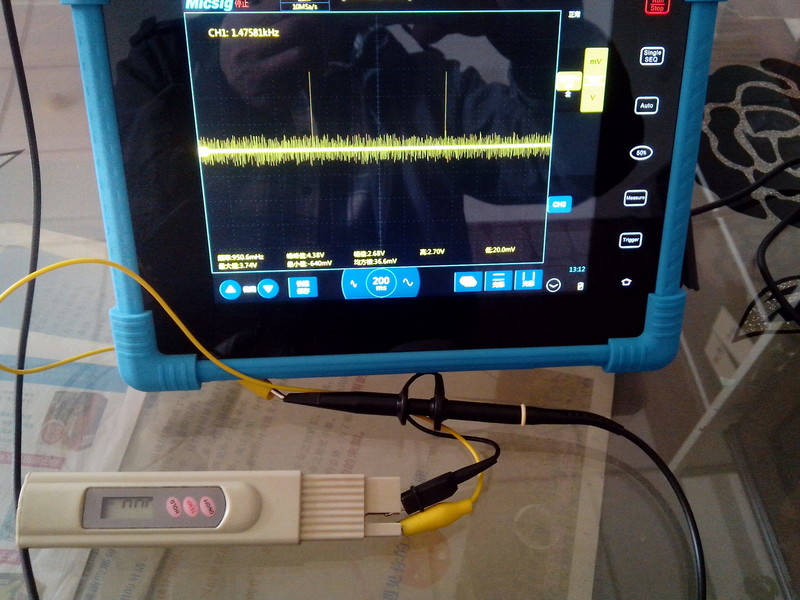

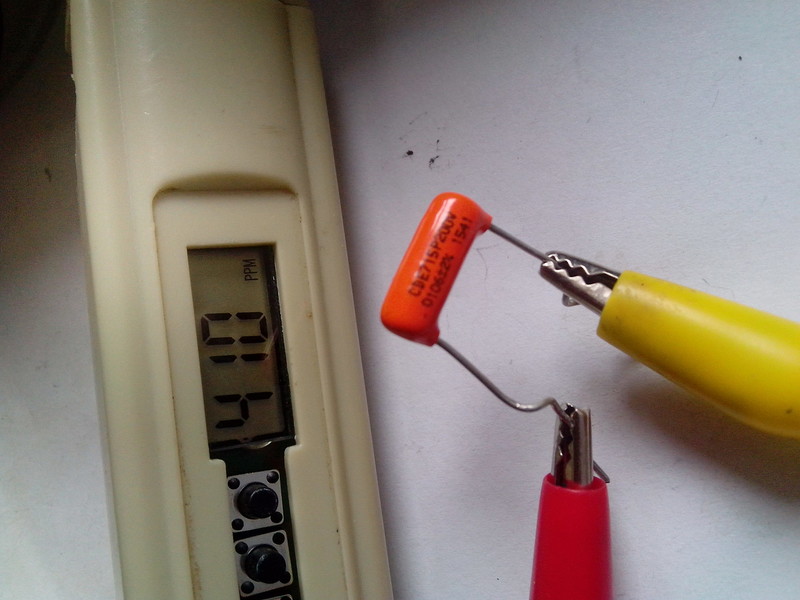

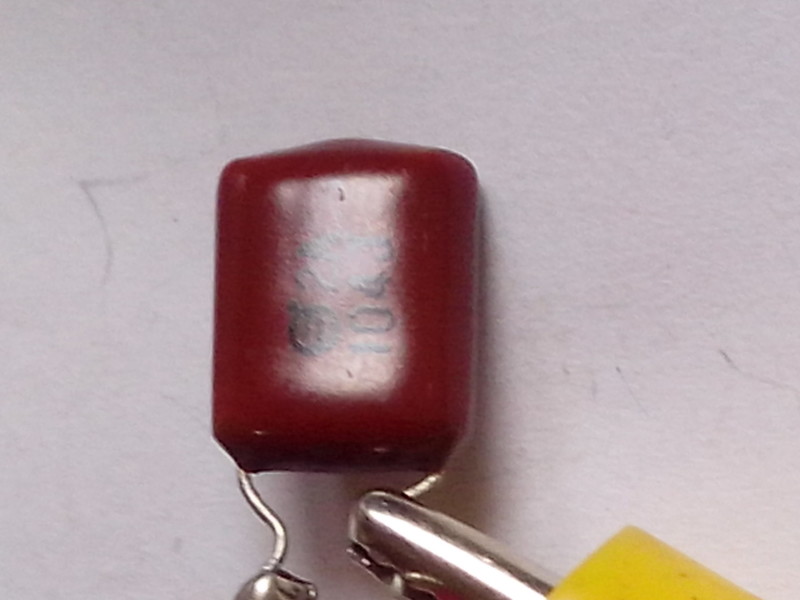

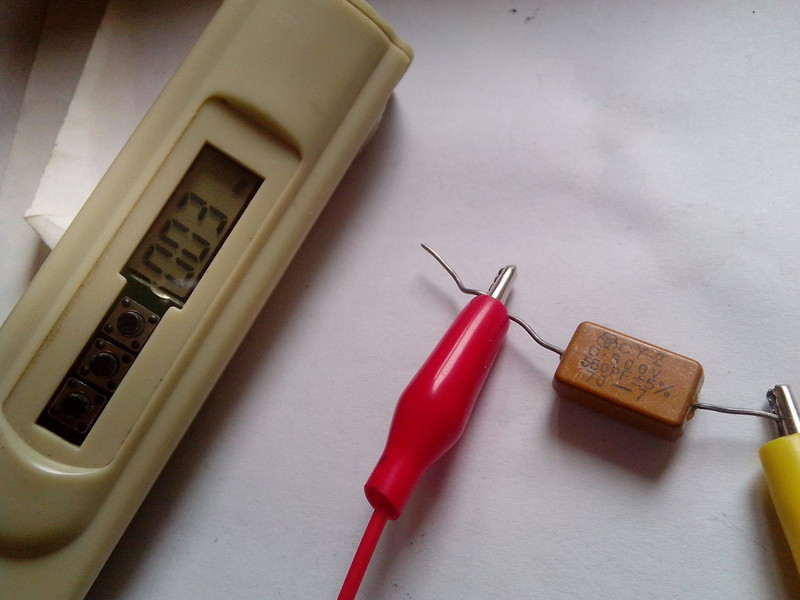

这个TDS水质检测器显然是靠检测水体电阻来判断水质的 那么看看它检测电阻时的波形，是直流，还是交流 先简单测试，竟然有频率，显然不是纯直流，频率接近1hz 再看占比，竟然100%，那就是占比很大或者很小了 单靠万用表时没法继续了，请出玩具示波器应该就能解决了吧 还真不好捕捉，原来如此，我想这是个占比很低的高电平吧 看这里大概是40多微秒的宽度 改变时基 但是还是测不出频率来 换这个示波器看看，一般我还不用它， 这里显示频率是950mhz，这个是小m啊 放大脉冲，大致宽度50us和，玩具测试结果差不多吧 频率也接近万用表测量结果 既然这样，突发奇想，用它测电容如何？ 哈哈，还真有数值，这个560pf电容是3ppm 瓷片 看到我写的字了吗，瓷片温漂很大 这个，注意：这测试器竟然显示出乘10的结果了，测电阻时可是没有发现啊 这种电容 这是总结的表格，精度嘛，就不很理想了 但是大致呈比例的，第一列是电容值，第二列是显示数据 上次说了，这货测量水质也不是直接测个电阻那么简单。 它并不是直流测电阻，因为那样会一定程度的电解水，腐蚀电极，影响精度 ，它是发出一个脉冲，这样短暂的时间测量，水解程度就小了，它的占比是 50us/1s，相当于百万分50，很低很低，对水轻微扰动一下，就恢复原状，然后再轻微扰动 重复测量数据，可能单片机还要有个取平均值的算法之类的，以提高精度 ，另外再水离子态很纯净，但是含有一些不容杂质时，相当于一个电容， 杂质和纯水相当于介质，有杂质和没杂质肯定介质系数不一样，所以也能一定程度判断 这种形态的水质的，哈哈，这个只是我的分析，厂家也没说明，可能我高估这货的能力了吧

wgsd

电容比例测试不错，测测220V电压看看比例多少。

人艰不拆

wgsd 发表于 2019-4-19 08:21
电容比例测试不错，测测220V电压看看比例多少。

哈哈，咱啥时候错过呢

wgsd

人艰不拆 发表于 2019-4-19 08:22
哈哈，咱啥时候错过呢

的确，都是仪器幅度的错

人艰不拆

wgsd 发表于 2019-4-19 08:28
的确，都是仪器幅度的错

哈哈，还记得呢，我都忘了

西林迷

不错不错，08年时候见过这东西，当时觉得好神奇啊！

5free

有个小米的。
不知道能不能改装成什么用

jy1111

就是测个 低频 电导，没什么 。

wgsd

人艰不拆 发表于 2019-4-19 11:18
哈哈，还记得呢，我都忘了

背了好多边了

喜欢就好

还有这功能，谢谢分享。
