看看以前做的电感与小电阻区分电路的波形

人艰不拆 · 发表于 2019-4-24 08:40:08

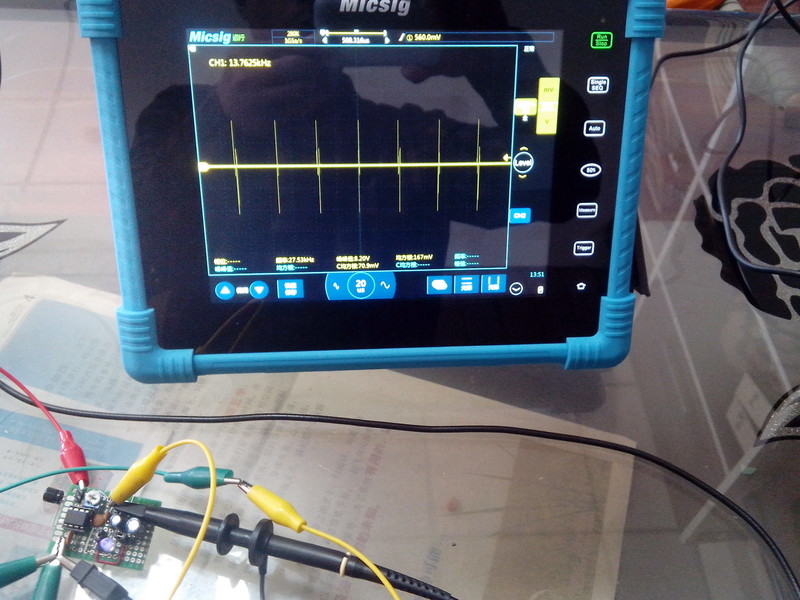

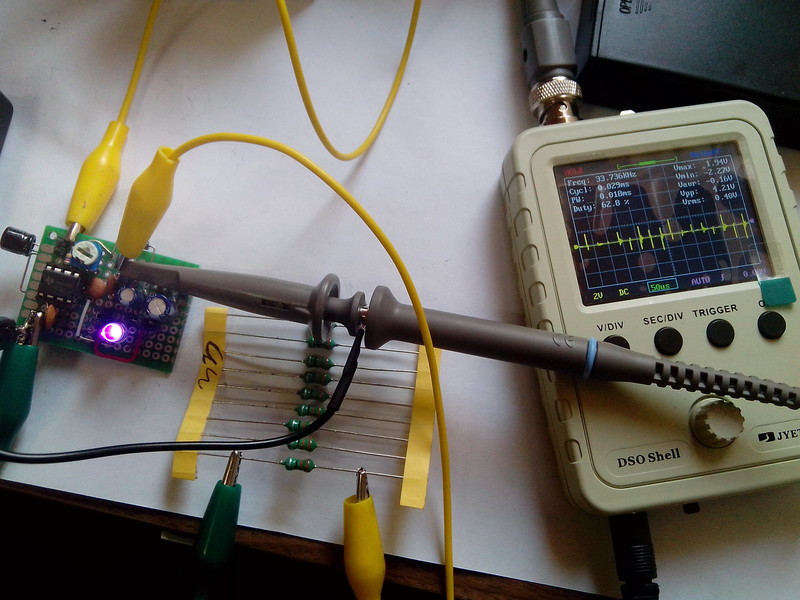

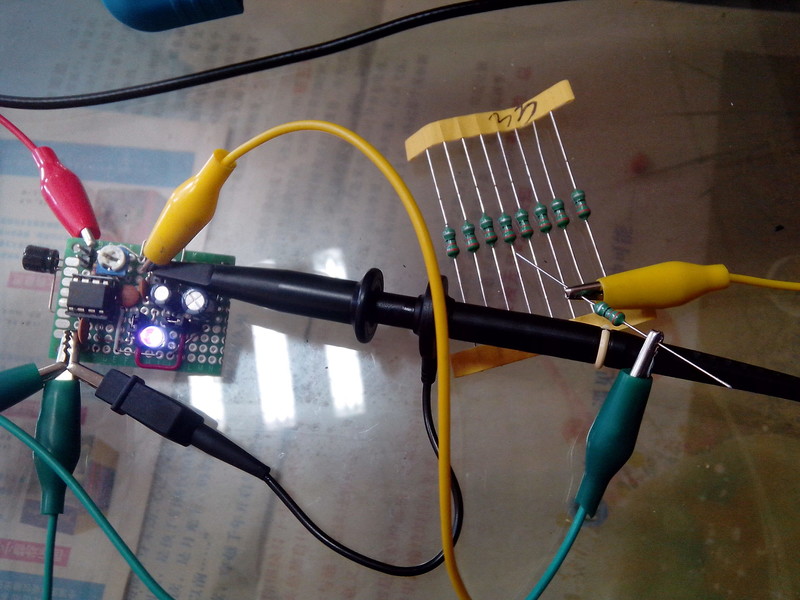

先用小示波器看看

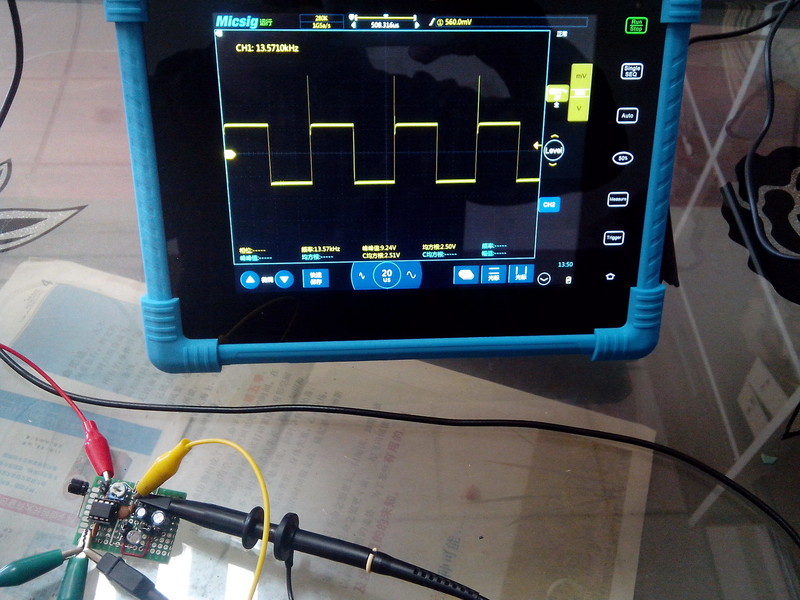

555的输出波形

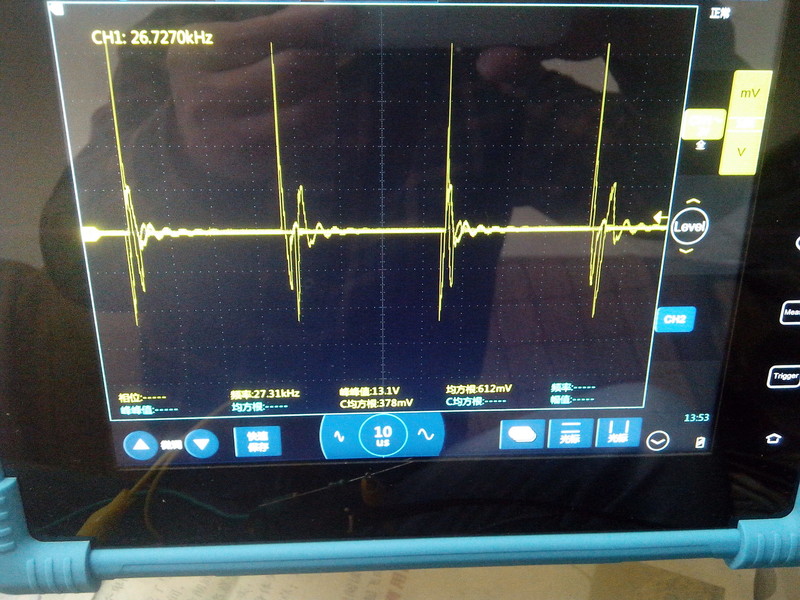

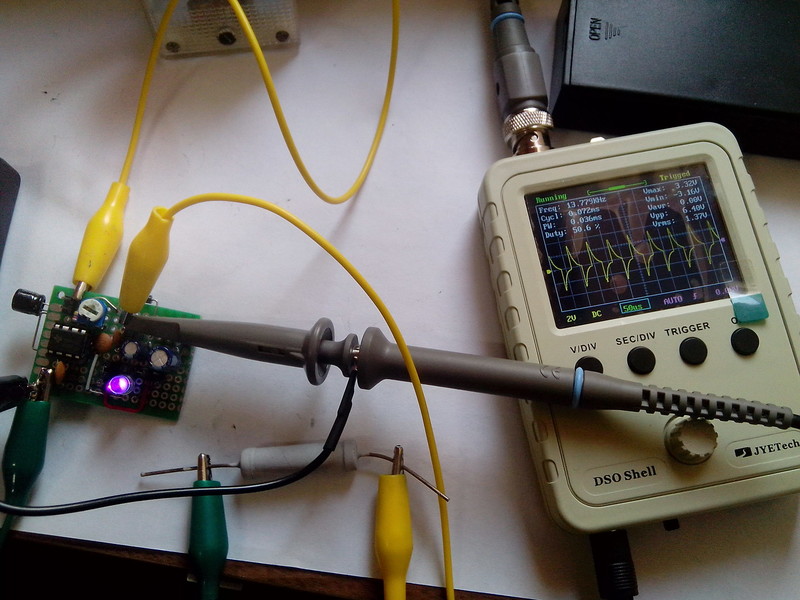

测试33uh电感的波形

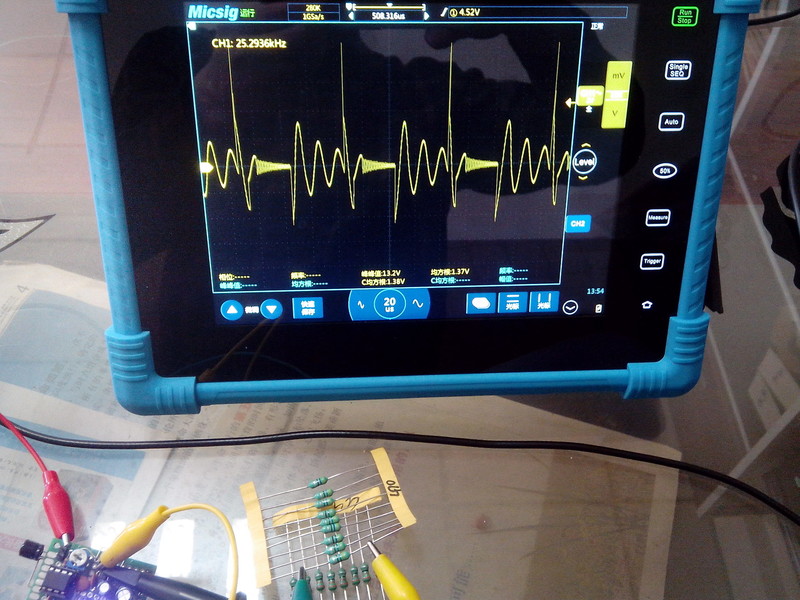

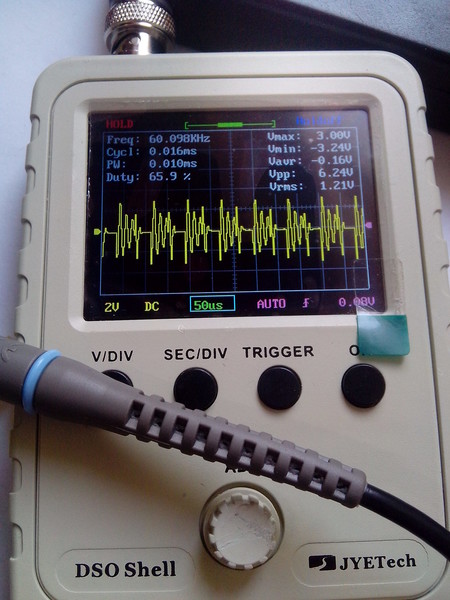

测试470uh电感的波形

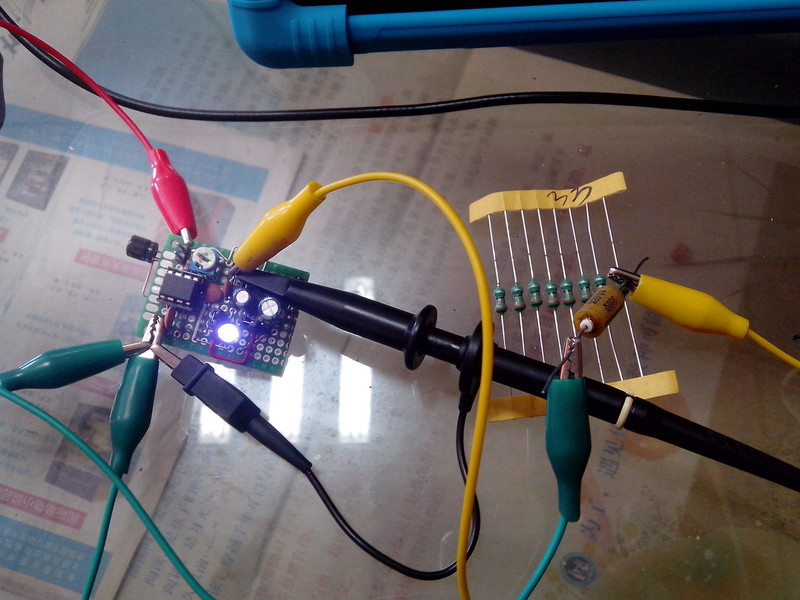

1K电阻，哈哈，不能测1K电阻，只能区分小电阻与电感

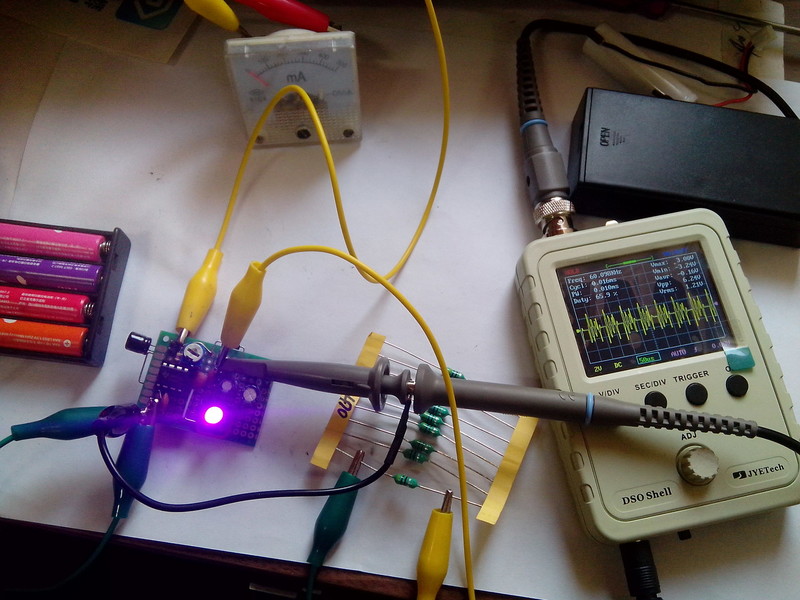

小电阻接上led不亮，电感接上led亮度与电感量相关

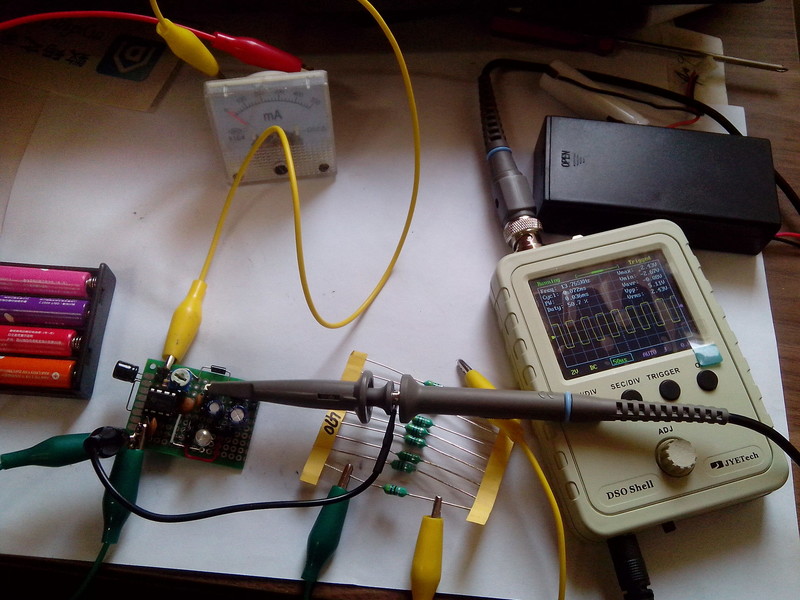

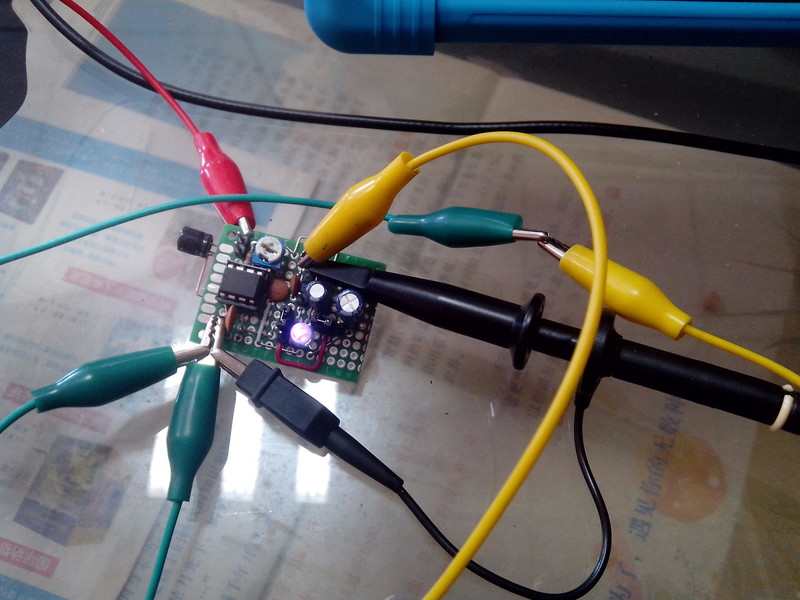

用大示波器看看

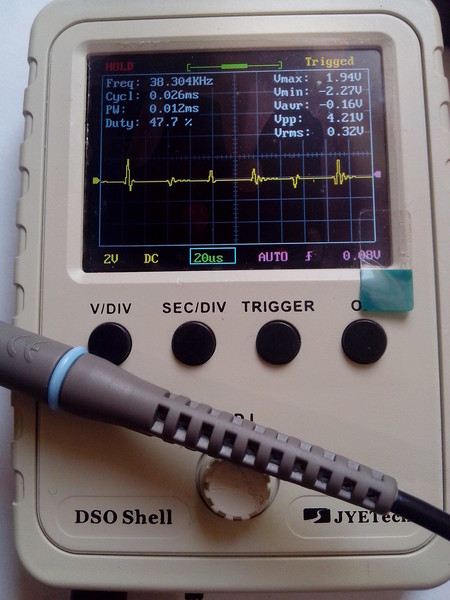

5551输出波形

短接测试端

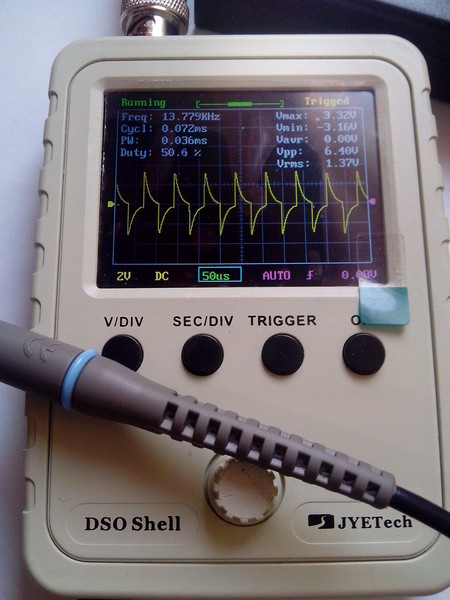

输出波形

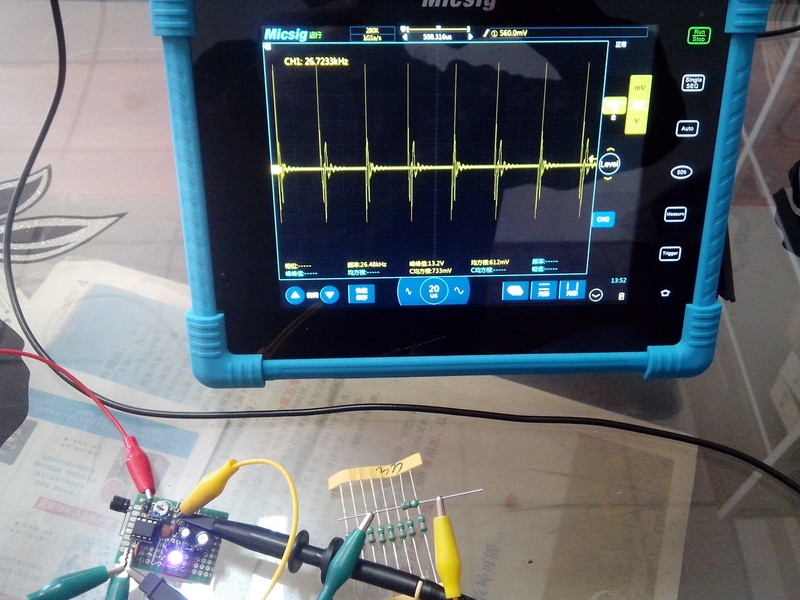

33uh电感

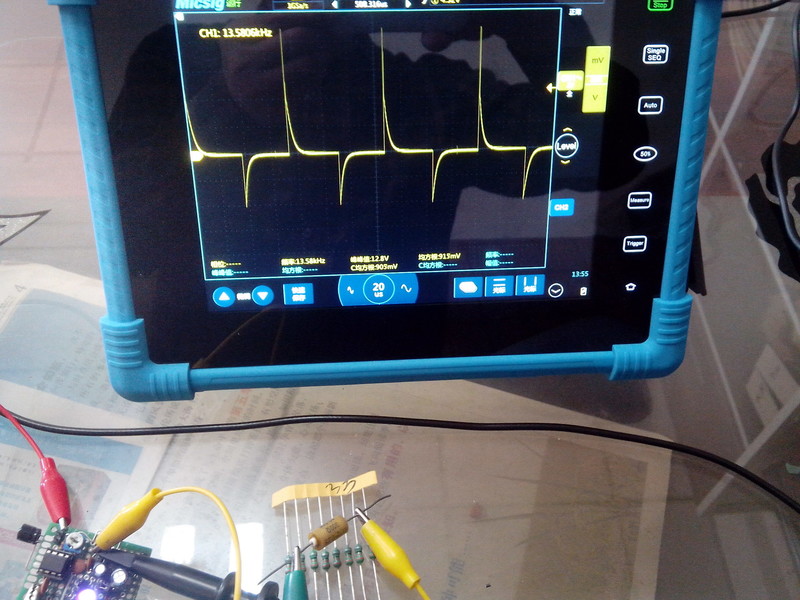

470uh电感

300欧姆线绕电阻

散淡021 · 发表于 2019-4-25 05:55:34

谢谢分享

你这个不是哪个正规信号源，不必用充电宝供电吧？
你家220V干扰大？
你用三至四节电池给555试试，还有那么大毛刺吗？555我一直在用，用的是DC--DC供电，没毛刺。

上面不管它，也可打开带宽限制和平均采样，毛刺应该没有了。
你最后几张毛刺太大了。

wgsd · 发表于 2019-4-25 08:17:28

养了几只刺猬呀？下崽了吗

人艰不拆 · 发表于 2019-4-25 08:21:02

散淡021 发表于 2019-4-25 05:55
谢谢分享

你这个不是哪个正规信号源，不必用充电宝供电吧？

哈哈，555就是电池供电的，波形就是那样，因为接了电感做负载了

人艰不拆 · 发表于 2019-4-25 08:21:57

wgsd 发表于 2019-4-25 08:17
养了几只刺猬呀？下崽了吗

哈哈，欢迎来坐坐！

wgsd · 发表于 2019-4-25 09:26:08

人艰不拆发表于 2019-4-25 08:21
哈哈，欢迎来坐坐！

溜边看看，怕刺刺。

白不分 · 发表于 2019-5-26 18:24:22

有波波就是方便

白不分 · 发表于 2019-5-30 10:47:05

谢谢分享。。。

喜欢就好 · 发表于 2020-9-30 23:38:47

谢谢分享，学习了，
