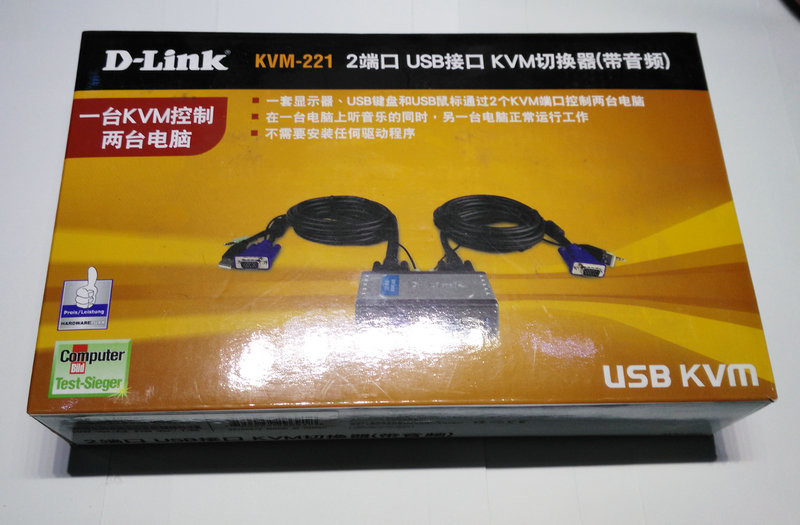

拆个D-LINK KVM切换器。

snowrose2000

头几天去单位的储物室里找显示器，无意中发现的。于是就拿回我自己屋了。
打算再攒一台电脑，然后。。。你懂的。。。
对这玩意接触的很少，所以，D LINK的还是第一次见。

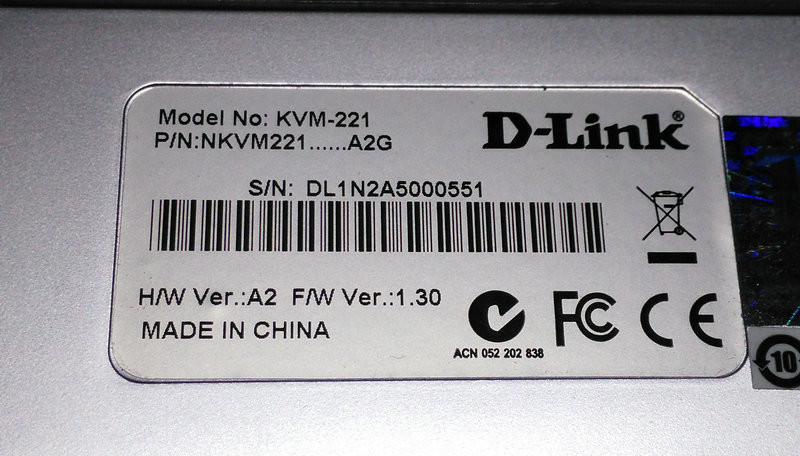

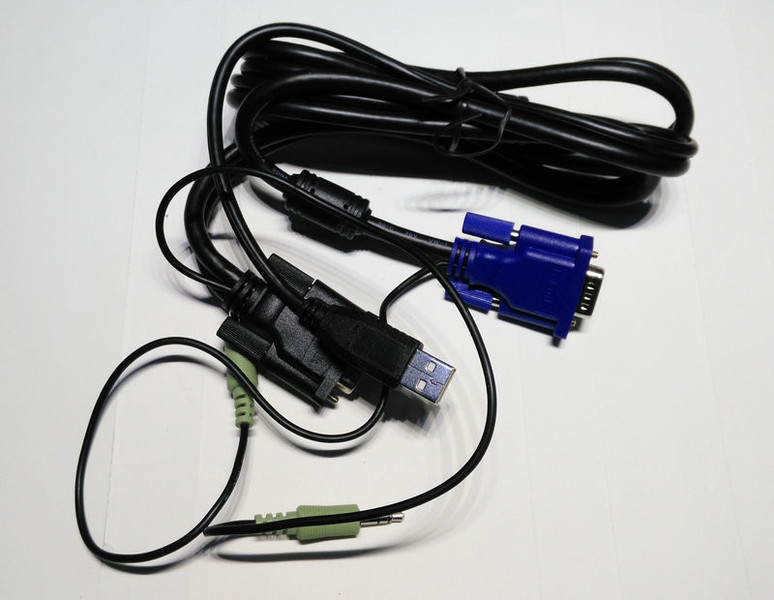

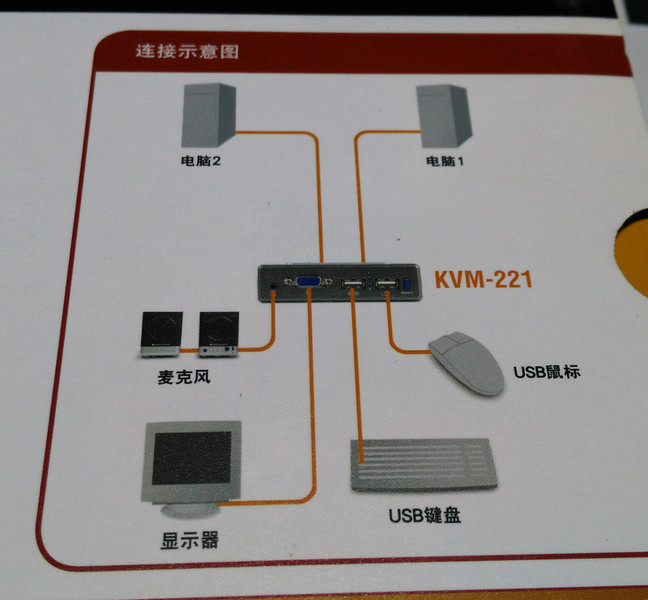

线材。


VGA,USB,和音频都有。

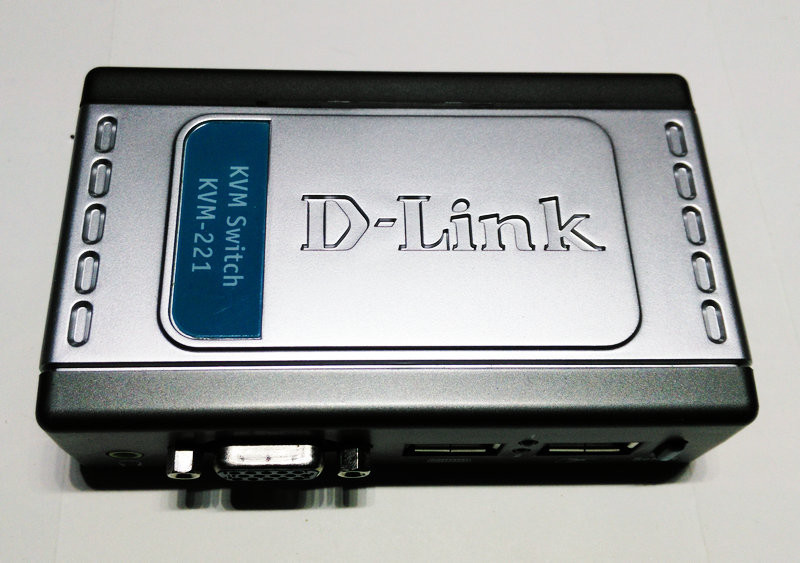

主机个头不大，轻飘飘的。

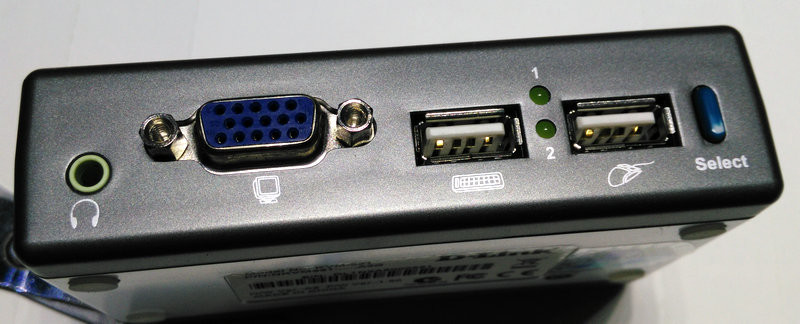

两个USB口分别对应键盘，鼠标。
如果换插会怎样？或者，无线键鼠套件插上？是否可以用？

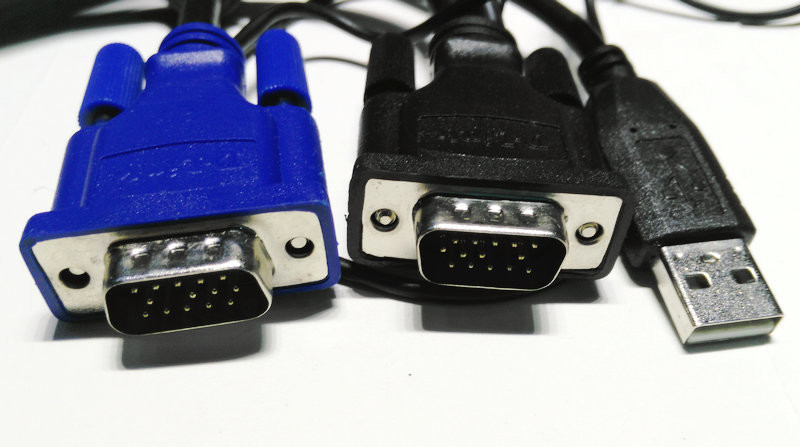

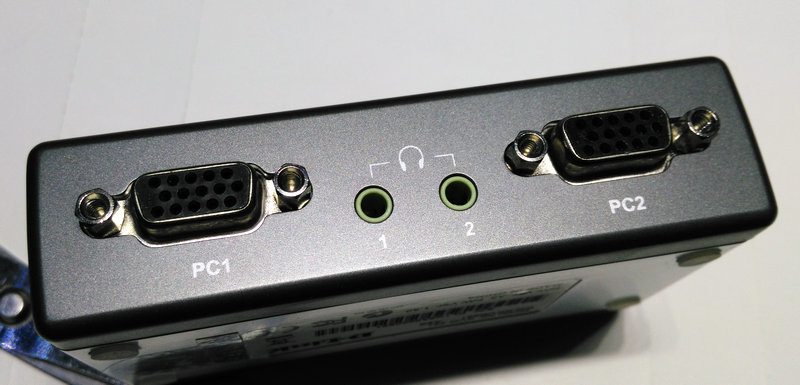

连接电脑的VGA接口。

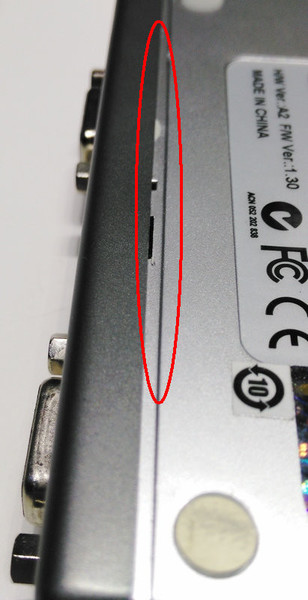

这外壳好难拆的说。。。
只能从前后两头面板下手。。。卡扣非常紧。。。

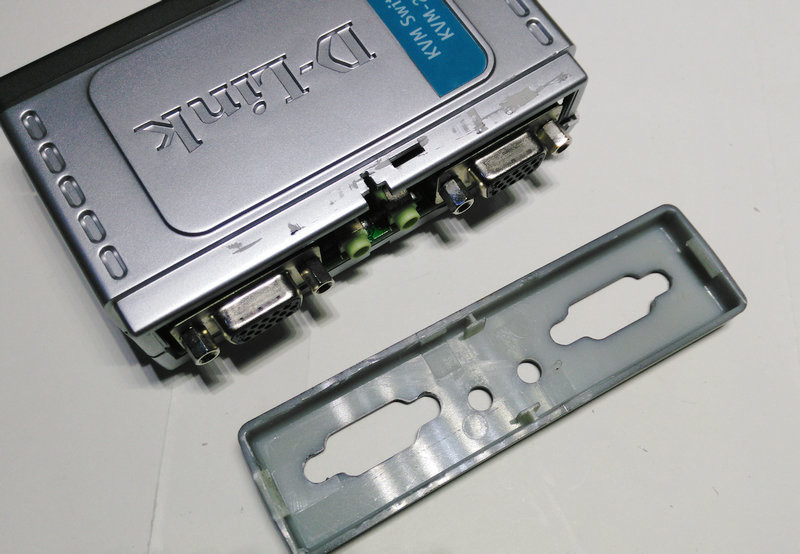

拆下一头来了，好费劲。。。

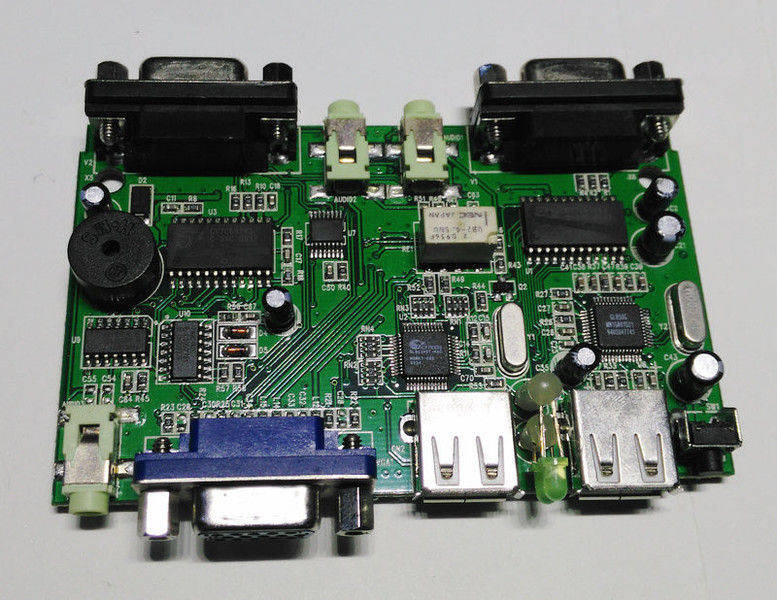

电路板，零件还真不少。

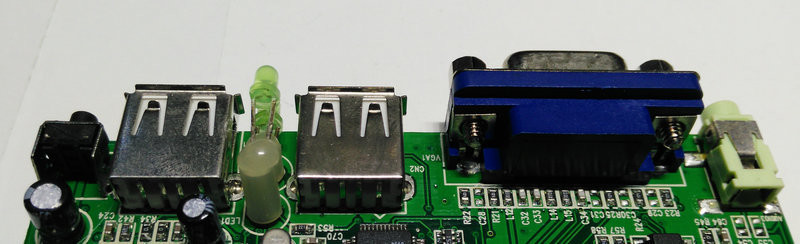

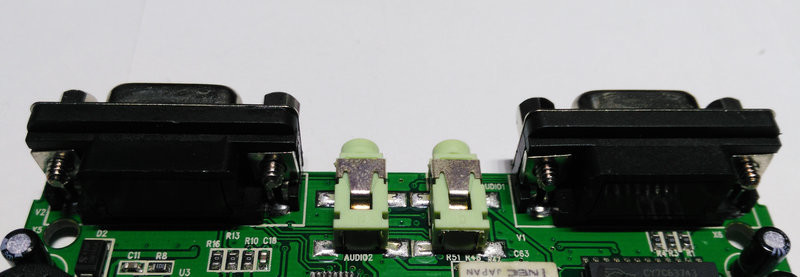

VGA，3.5音频口。


USB，指示灯，切换开关。

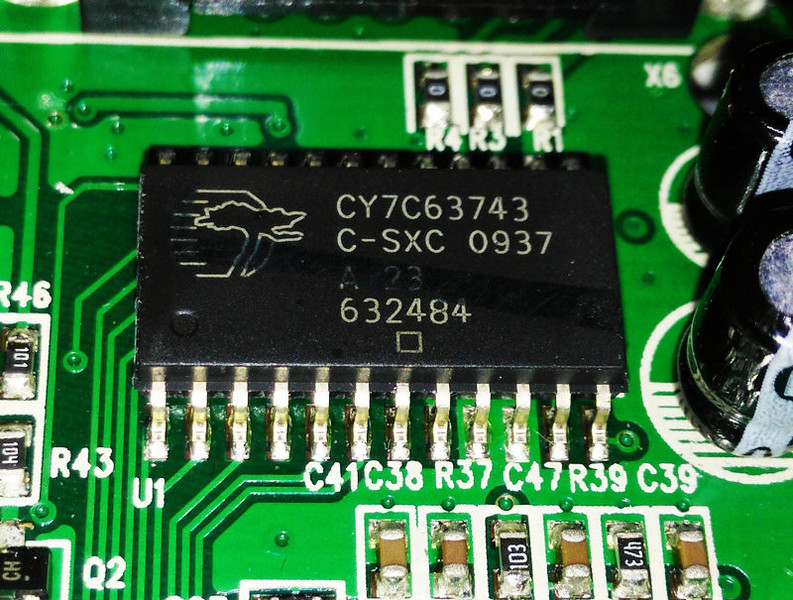

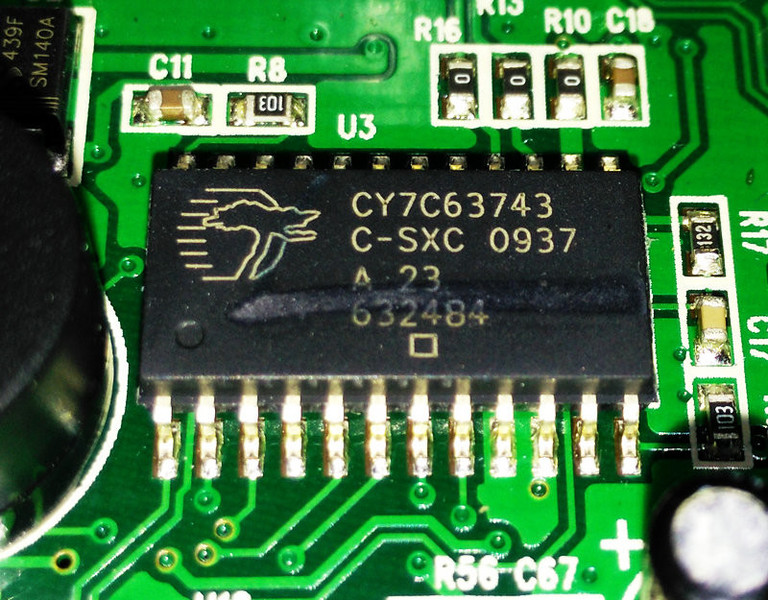

CY7C63743 低速USB，PS/2外围控制IC

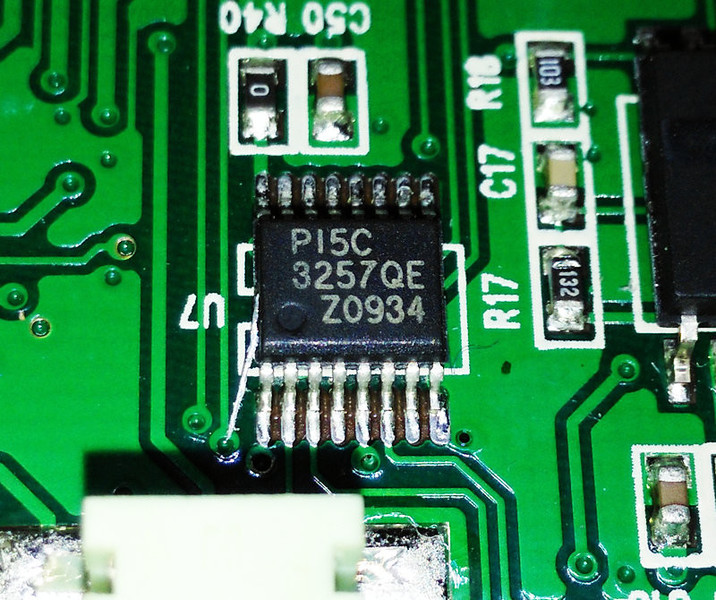

PI5C3257  四通道二选一总线选择开关。


另外一路的CY7C63743

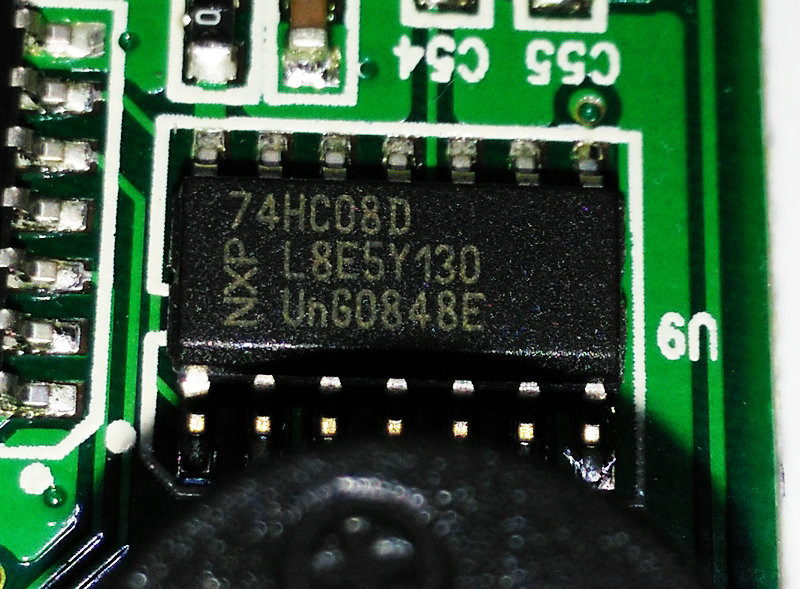

74HC08 四路二输入与门。

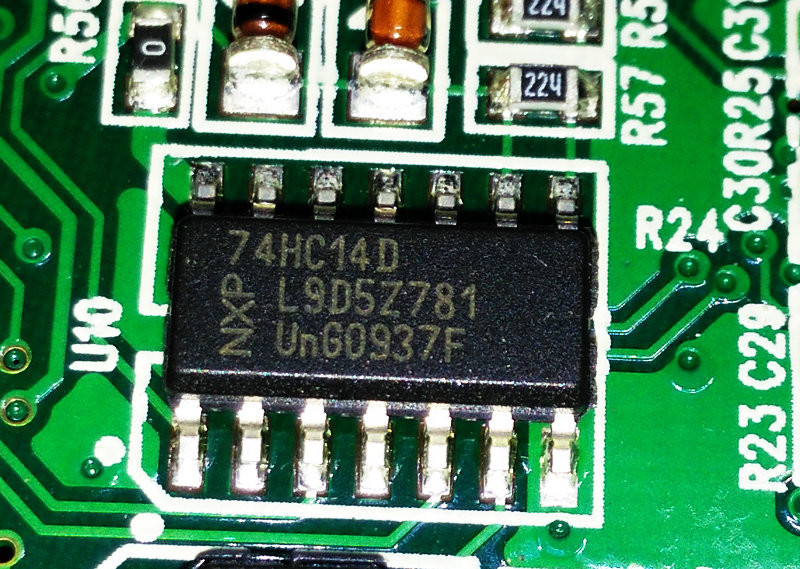

74HC14 6路斯密特触发反相器

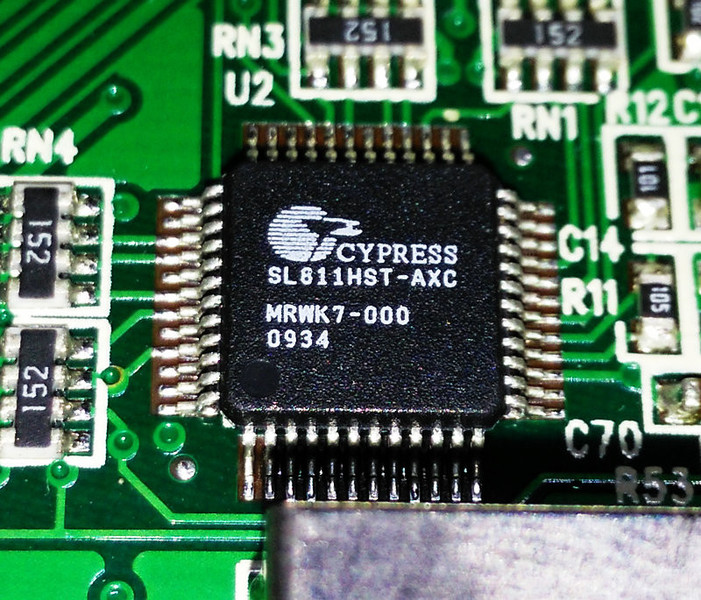

SL811HST USB HOST芯片

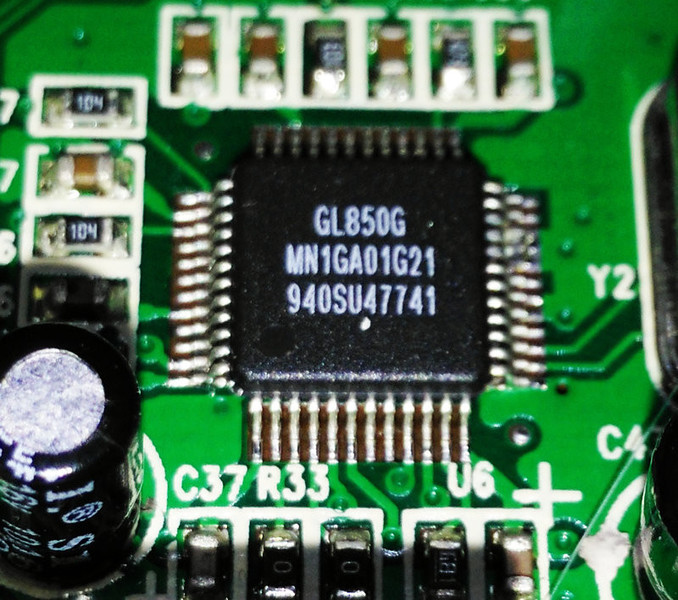

GL850G USB HUB控制器。

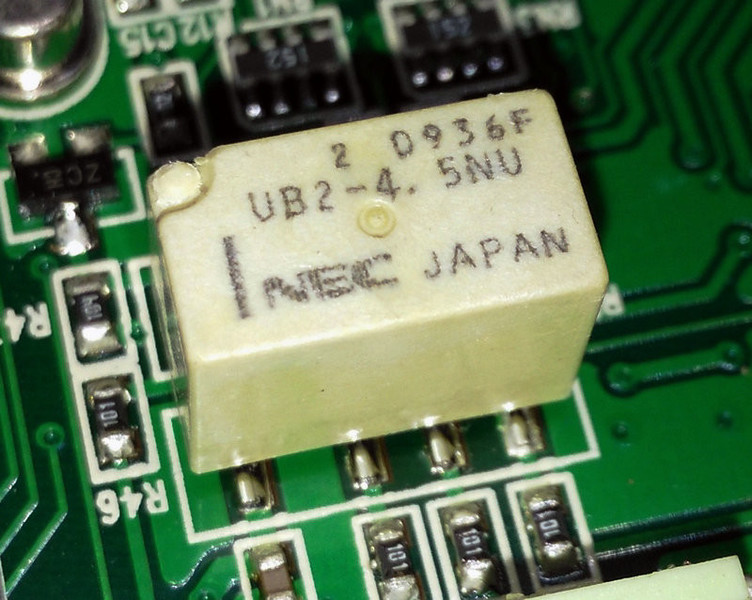

NEC的小继电器。

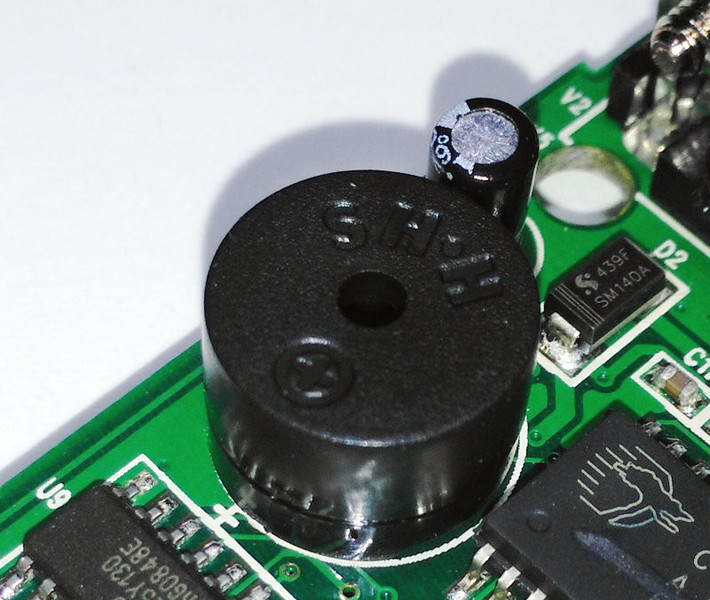

蜂鸣器。。。比较吵的说。。。

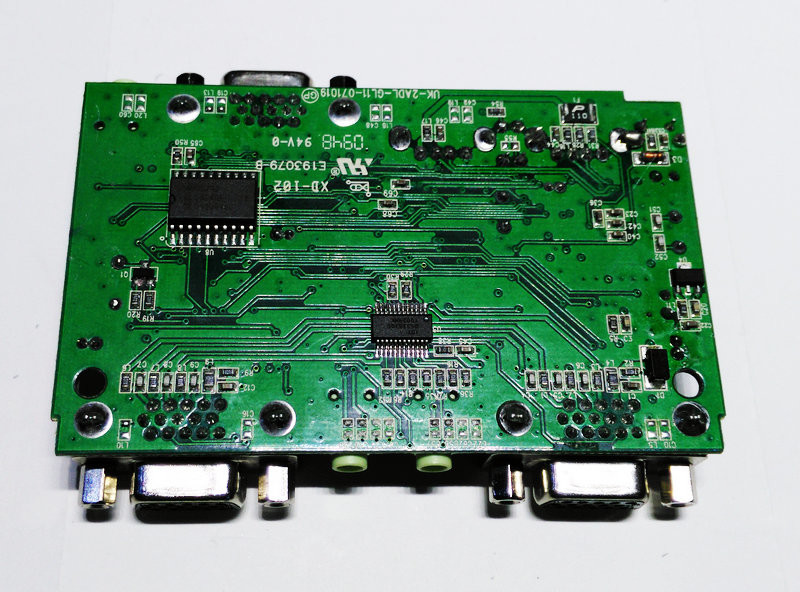

电路板背面还有俩IC。。。

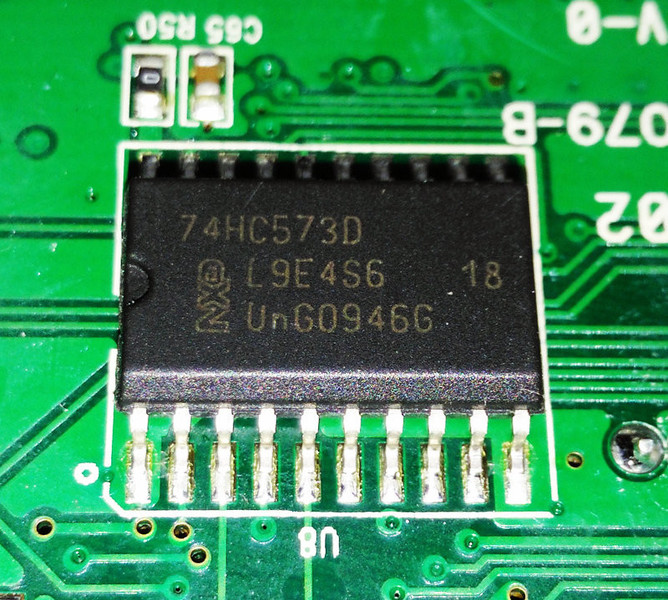

74HC573D 八路输出锁存器

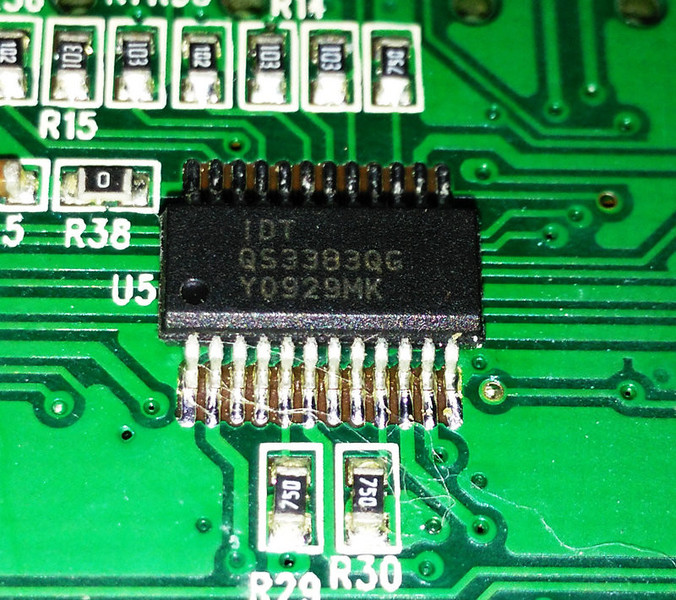

QS3383QG 总线选择开关。

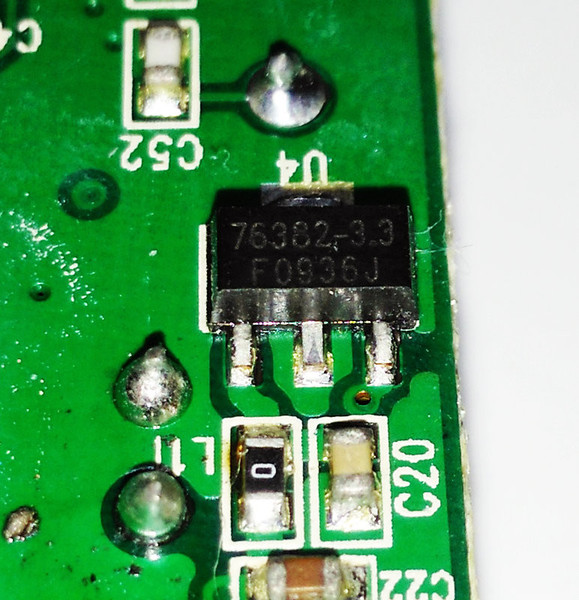

AMC76382 3.3V线性稳压IC。


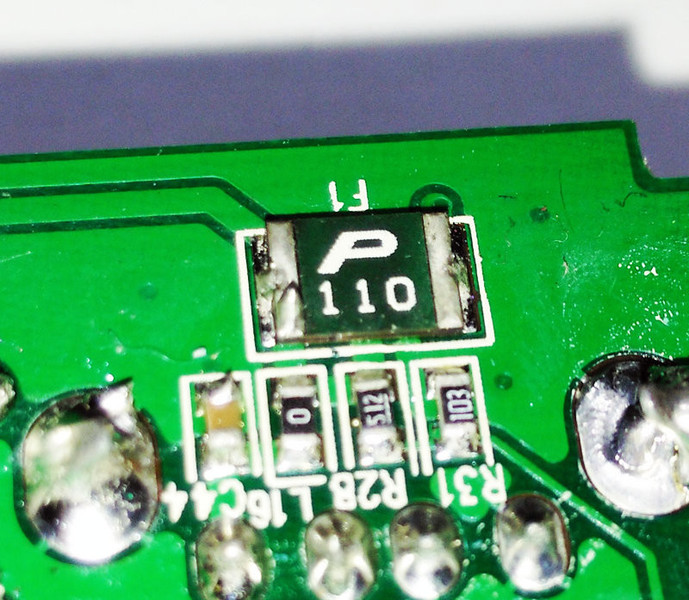

USB+上的自恢保险。


没想到这个玩意还挺复杂的。良心货？
