原装优利德UT61E和改装过外部基准电位器的温漂对比实验

光速飞行 · 发表于 2019-5-5 18:01:57

本帖最后由光速飞行于 2019-5-5 18:03 编辑

西林迷发表于 2019-5-5 17:57
主要是这表，价格算是便宜，速度快，还是四位半，模拟条好用，这几个加起来，确实是维修好表，如果要求一 ...

国产四位半表，我多的是，一般都是差５－８个字，档位线性也不好，国产公司都这样子，就是费思好一些。

人艰不拆 · 发表于 2019-5-6 08:45:24

装在哪里呢

hc061218 · 发表于 2019-5-6 12:11:19

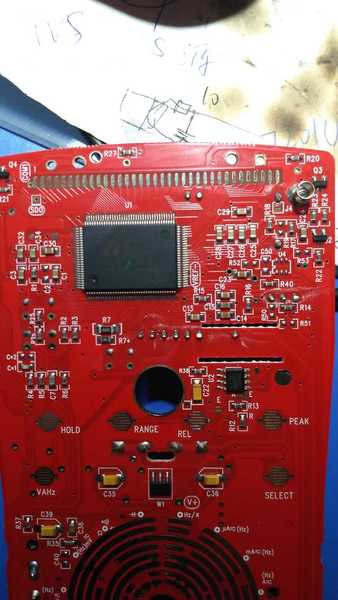

我的是老版本的UT61E，原主板预留了外置基准电压芯片的焊盘，直接焊上就完了，网上有教程！新出厂的主板上已经去掉了，没法直接加外置基准电压芯片了！

hc061218 · 发表于 2019-5-6 12:11:50

hc061218 发表于 2019-5-6 12:11
我的是老版本的UT61E，原主板预留了外置基准电压芯片的焊盘，直接焊上就完了，网上有教程！新出厂的主板上 ...

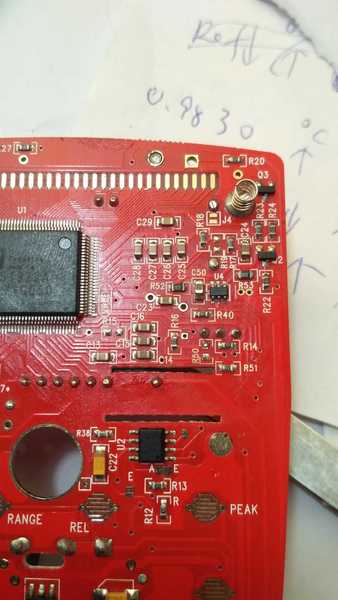

图中U4芯片就是基准电压芯片！

人艰不拆 · 发表于 2019-5-6 12:21:26

hc061218 发表于 2019-5-6 12:11
我的是老版本的UT61E，原主板预留了外置基准电压芯片的焊盘，直接焊上就完了，网上有教程！新出厂的主板上 ...

还有这样封装的ad584啊

hc061218 · 发表于 2019-5-6 12:25:20

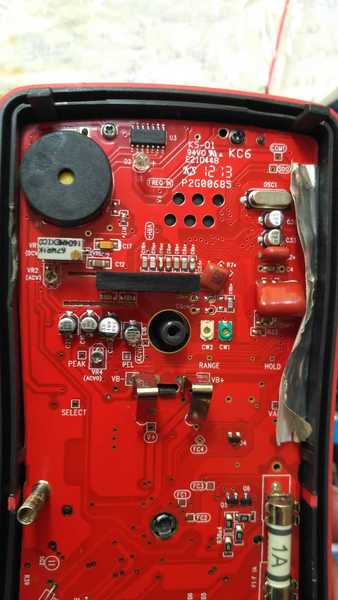

这是改造前的图片，新版本的去掉了安装位置，要加的话只能飞线了

hc061218 · 发表于 2019-5-6 12:37:40

hc061218 发表于 2019-5-6 12:11
我的是老版本的UT61E，原主板预留了外置基准电压芯片的焊盘，直接焊上就完了，网上有教程！新出厂的主板上 ...

分压电位器原装的是个普通的蓝色电位器，零卖不过几毛钱，测试过，阻值受温度影响很大，换成了灰白色的美国BI的，之所以选择BI，就是因为它号称可以PK 另一个美国著名的BOURNS品牌。估计用BOURNS效果应该也不错！

hc061218 · 发表于 2019-5-6 12:46:16

光速飞行发表于 2019-5-5 15:51
加外部基准用处不大，是整个表设计，硬件，软件整体工程的问题，有点难搞 ...

国产表整体设计确实差劲，不过连老掉牙的7129都是外部基准，UT61E VC86E之类的还用芯片内部基准就不好理解了，况且设计之处厂家是考虑过用外部基准的！芯片内部基准据说温漂高达70以上，台表的温漂一般10-30，还不能保证尾数不漂，四位半的手持表这么高的温漂，难以理解

hc061218 · 发表于 2019-5-6 13:49:25

人艰不拆发表于 2019-5-6 12:21
还有这样封装的ad584啊

这不是AD584

wgsd · 发表于 2019-5-6 13:56:37

基准像是LT1790，这芯片指标不错，61E采用9V供电不是很理想。
