有位坛友要电路图，发个cd4060的低频晶振电路

人艰不拆 · 发表于 2019-5-9 11:12:07

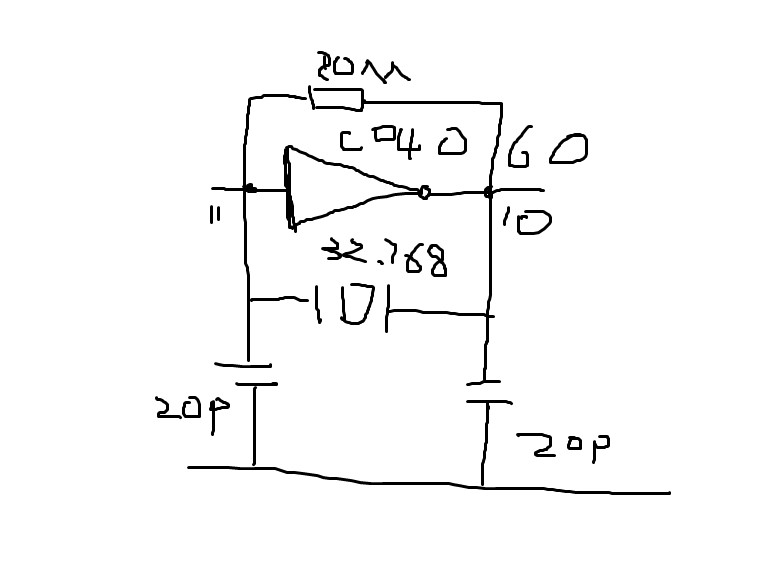

电路图如下，用4060的话，还可以分频

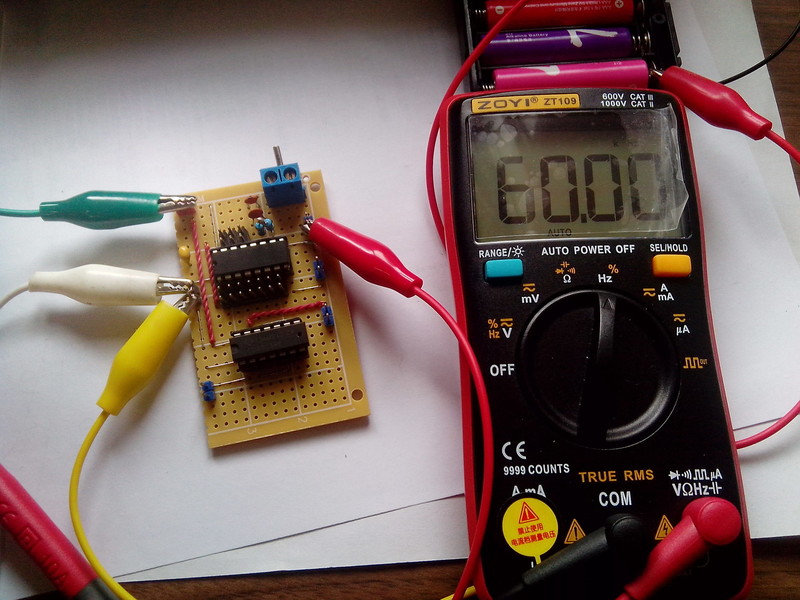

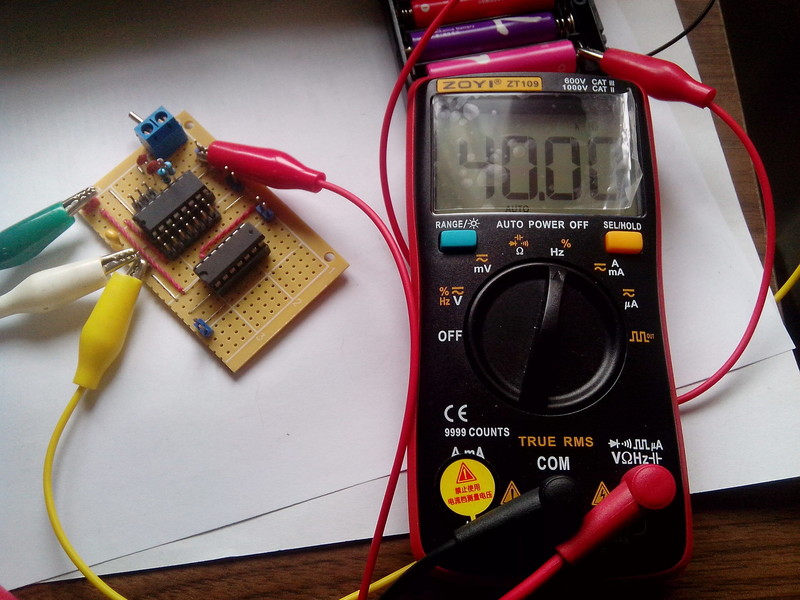

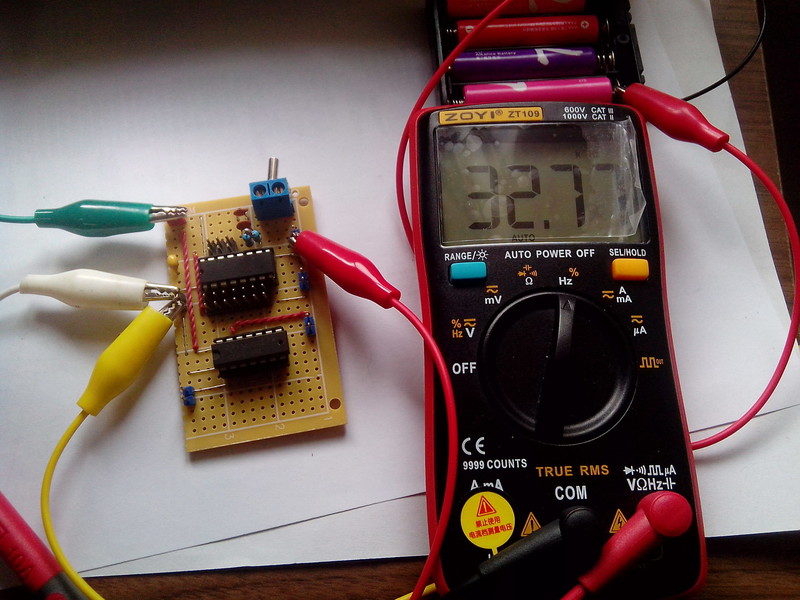

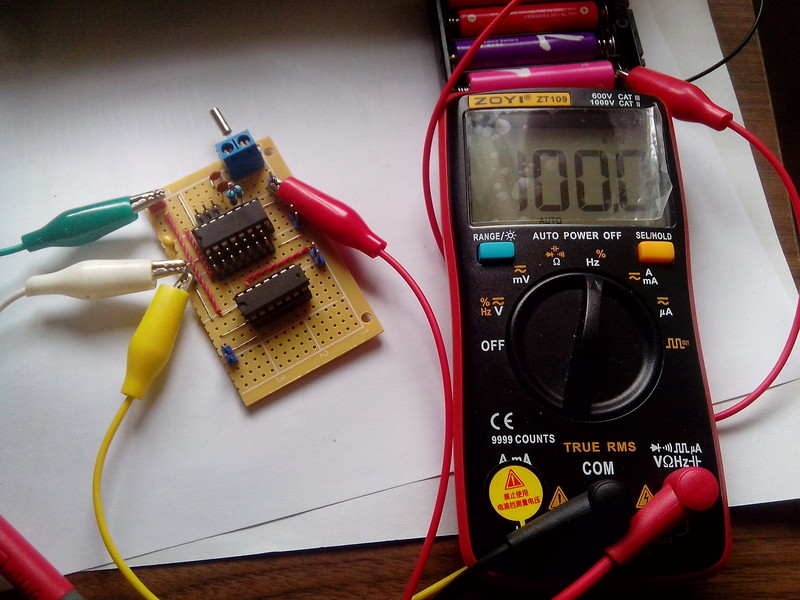

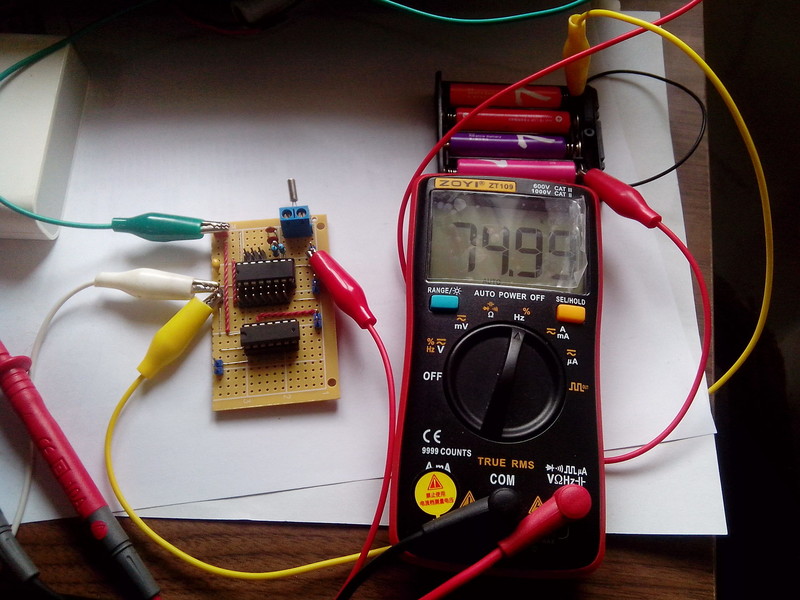

测试图，1M以下低频都可以

光速飞行 · 发表于 2019-5-9 13:43:15

用电子CAD画图不更好。

人艰不拆 · 发表于 2019-5-9 14:41:56

光速飞行发表于 2019-5-9 13:43
用电子CAD画图不更好。

临时画的，没时间

光速飞行 · 发表于 2019-5-9 15:39:17

人艰不拆发表于 2019-5-9 14:41
临时画的，没时间

不会吧，电子CAD画图，和你上面画的时间一样的，比你上面画的实际上还要快。

人艰不拆 · 发表于 2019-5-9 16:27:14

光速飞行发表于 2019-5-9 15:39
不会吧，电子CAD画图，和你上面画的时间一样的，比你上面画的实际上还要快。
...

哈哈，我不信，你用软件能有我用手画的快

光速飞行 · 发表于 2019-5-9 17:07:10

人艰不拆发表于 2019-5-9 16:27
哈哈，我不信，你用软件能有我用手画的快

当然了，天天用电脑的人，你不信由你，几个元件，又快又好看。
