新版DT830-VAR建议征集

43545

星星123 发表于 2019-5-11 17:00
如果要做外壳，加延长线 ...........
   建议基准板大电流档直接焊接粗导线到控制板，简单.有效.耐用。无 ...

外壳是买家自己装的，延长线也是，我这裸板标定。怎么焊粗线？跳线帽那么近都有影响，还是镀金的。

星星123

43545 发表于 2019-5-11 17:12
外壳是买家自己装的，延长线也是，我这裸板标定。怎么焊粗线？跳线帽那么近都有影响，还是镀金的。 ...

新版的可以考虑将大电流档的排针取消，预留接口焊一段粗导线，标定时，直接带粗导线标定，如果要求再高点，可以考虑在大电流档使用含银导线

43545

星星123 发表于 2019-5-11 17:44
新版的可以考虑将大电流档的排针取消，预留接口焊一段粗导线，标定时，直接带粗导线标定，如果要求再高点 ...

那是换档排针！排针取消后怎么换档？焊线后如何用，焊多长线？

wgsd

星星123 发表于 2019-5-11 17:44
新版的可以考虑将大电流档的排针取消，预留接口焊一段粗导线，标定时，直接带粗导线标定，如果要求再高点 ...

这种接法不存在导线电阻的影响，因为反馈点直接取在PCB板上的取样电阻端，既便引线电阻是1欧、2欧也丝毫不影响输出结果。
上个版本如果要装壳，也可用双刀开关切换，把PCB板上的1K取样电阻连在切换开关上即可，即不受如何连线和刀位接触的电阻影响。

星星123

43545 发表于 2019-5-11 18:20
那是换档排针！排针取消后怎么换档？焊线后如何用，焊多长线？

只取消大电流档的部分排针，（或者在板子另一面焊线，排针不动。）
   导线的另一头单独接到外壳，与万用表的A，mA档类似，单独使用，解决换档问题
     焊线以10到20cm  之间就可

星星123

wgsd 发表于 2019-5-11 18:31
这种接法不存在导线电阻的影响，因为反馈点直接取在PCB板上的取样电阻端，既便引线电阻是1欧、2欧也丝毫 ...

但存在导线温飘电阻的影响，虽然这个影响很小，但在大电流时，这个就影响基准稳定了

wgsd

星星123 发表于 2019-5-11 18:57
但存在导线温飘电阻的影响，虽然这个影响很小，但在大电流时，这个就影响基准稳定了 ...

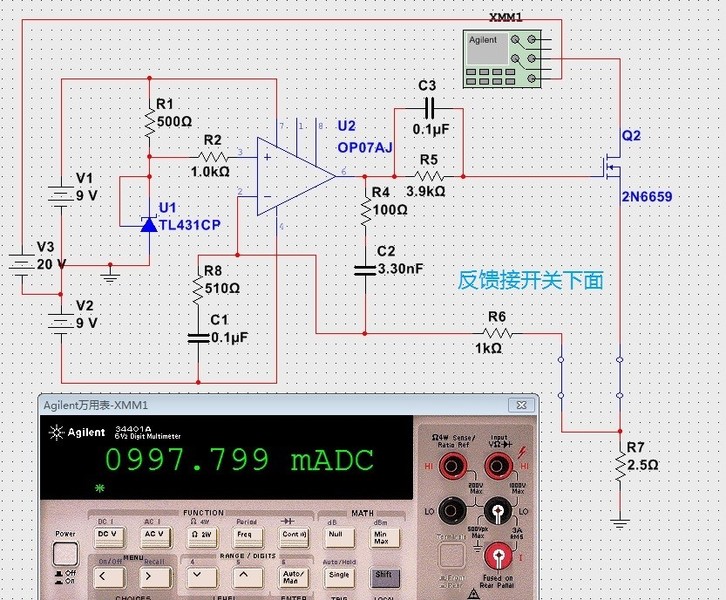

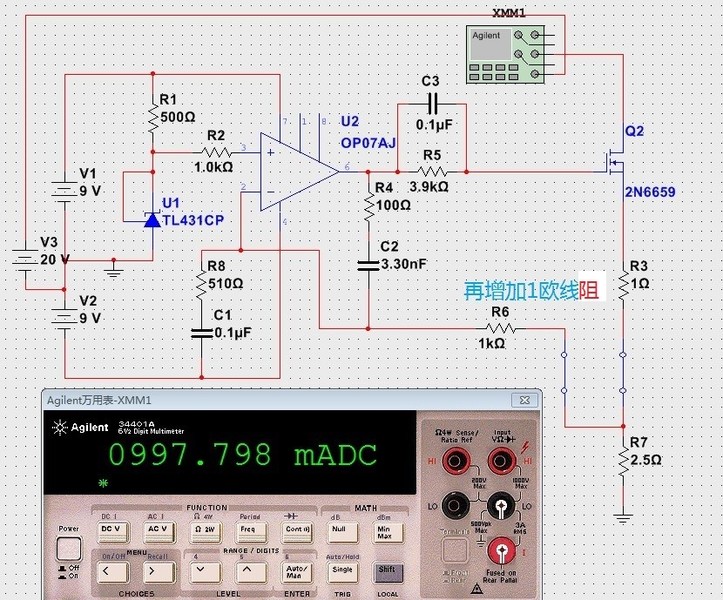

给你唱首歌，星星还是哪个星星，月亮还是哪个月亮...  但结果不是哪个结果，导线电阻都没影响那点导线温飘还谈什么，给你几张仿真图。

星星123

wgsd 发表于 2019-5-11 19:54
给你唱首歌，星星还是哪个星星，月亮还是哪个月亮...  但结果不是哪个结果，导线电阻都没影响那点导线 ...

你给的几张仿真图就已经说明对稳定有影响了，虽然很小，但事实客观存在，既然是大电流的基准，就必须认真对待，不能因为小，我们就忽略产生导致的问题，这不是认真做事的态度，有时小问题也会演变成大问题

wgsd

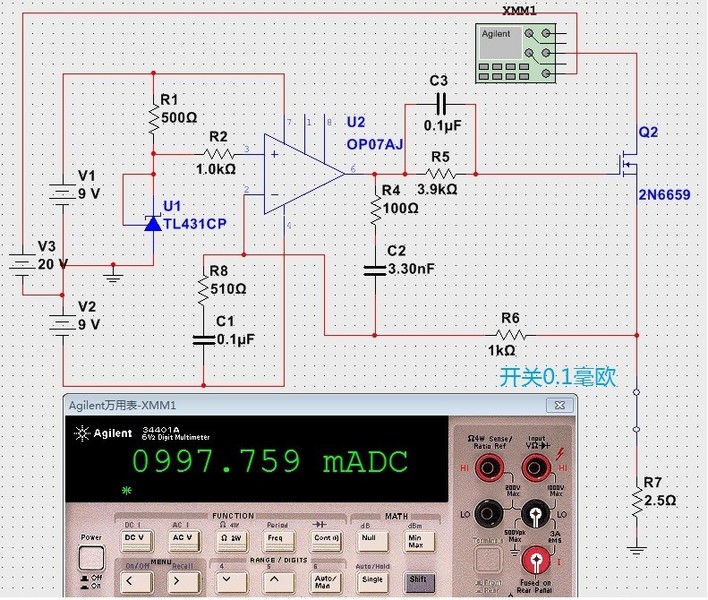

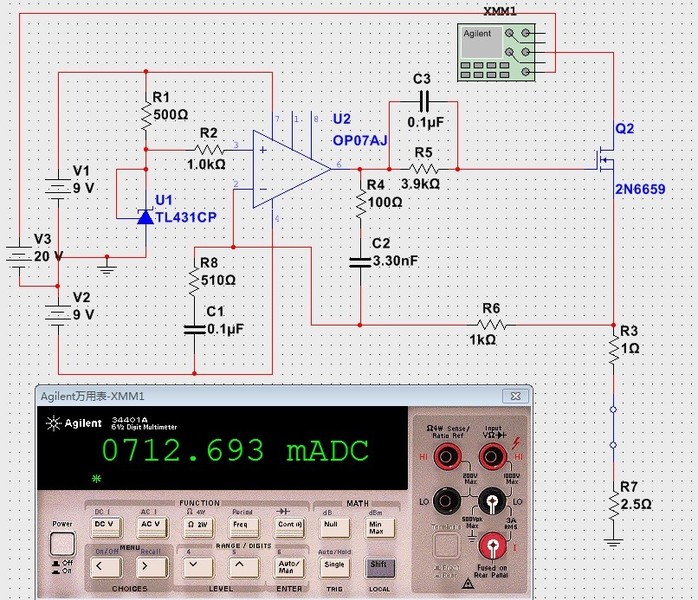

什么是影响啊 加了1欧电阻只影响了百万分之一，什么线十几厘米有1欧电阻啊，看看6位半的表稳定指标有多大，天下有绝对完美的吗。如果不在意双刀可以不用，但正常的继电器都有几十毫欧的电阻，是仿真电阻的几百倍，跳线帽接触不好时，可以影响到1A档的数字变化几十毫安，当然要求更好是大家的共同心愿，如果不是双刀加1欧电阻有多大影响看下图。

星星123

wgsd 发表于 2019-5-11 20:49
什么是影响啊 加了1欧电阻只影响了百万分之一，什么线十几厘米有1欧电阻啊，看看6位半的表稳定指标有多大 ...

举个例，记得众仪有款万用表电流档采用铜箔作基准，结果在测试大电流时，读数就是飘的。你慢慢去了解........
另，群主发这帖，是要解决问题的，相信自有定断!
