正解!厂家的调教就是保存在外置存储。个人猜测zt219可参照dtm0660手册进行修改,不直接改eeprom,而是短接跳线,按照手册校准。
12.1 进入校正模式

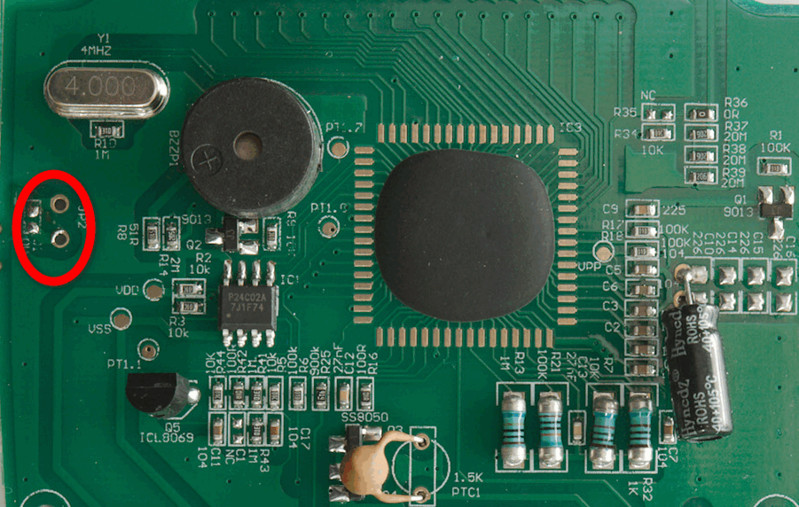

短接 J8 开机进入校正模式。(测量功能需置于电阻档,并去掉输入端表笔)
12.1.1 显示 CAL 后自动检查 IC 内部线路, LCD 显示 ADC 代码值,如果有错误则提
示 Err0~4,此时关机后查看测量用分压电阻是否连接是否有短路、断路,阻值大小是否正确,
检查完毕无错误后,再重新开机,开始校正流程,自检完成后自动保存相关参数至 E2,蜂鸣器
BEEP 响一声提示完成。如果已经检测过,按 SELECT 键可跳过此项检查。
12.1.2 接着自动检查内部放大器相关参数,自检完成后自动保存相关参数至 E2,
蜂鸣器 BEEP 响一声提示完成。如果已经检测过,按 SELECT 键可跳过此项检查
12.6 万用表电流校正 (DC 500.0uA, 50.00mA, 5.000A)
待校准表的测量功能分别置于 DCμA/mA/A 来进行调整。
校正仪电流输出正端表笔接相应的测量端口,负端表笔接 COM 端口,分别输出直流电流
DC 500.0μA / 50.00mA / 5.000A,按+/-来调整相应的量程。
可用于校正的输出值:uA 档 100μA ~500μA (100μA 整数倍),建议值 500.0μA;
mA 档 10mA ~50mA (10mA 整数倍),建议值 50.00mA;
A 档 1A ~5A (1A 整数倍),建议值 5.000A。
注:电流调整的基础是电压,所以需待电压调整正确后再调整电流,以下钳表电流类同。
|
|
