废读卡器改制12V诱骗线

巍巍兴安 · 发表于 2019-5-25 15:29:22

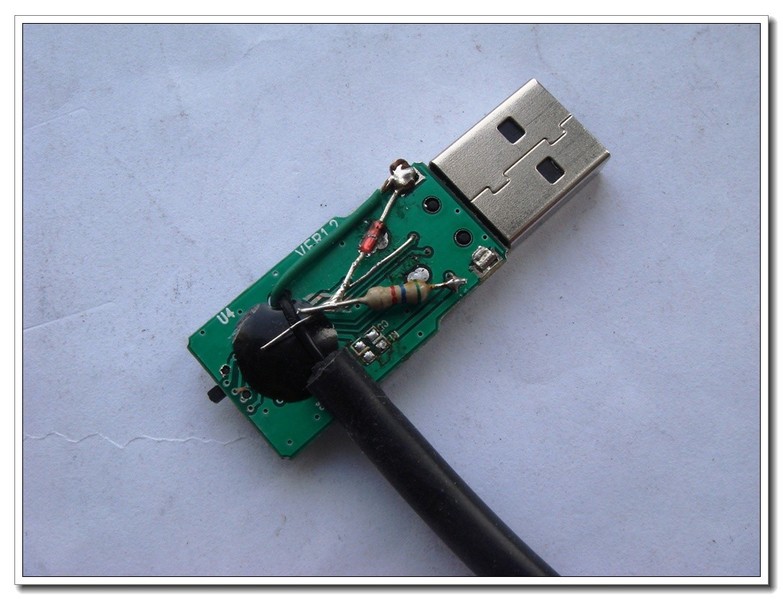

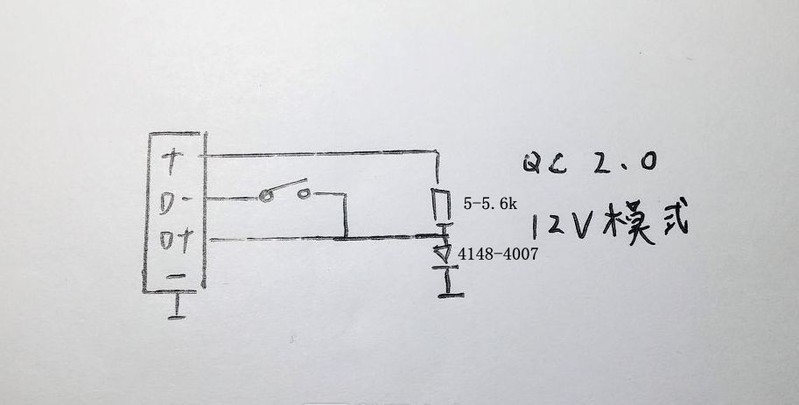

电路图

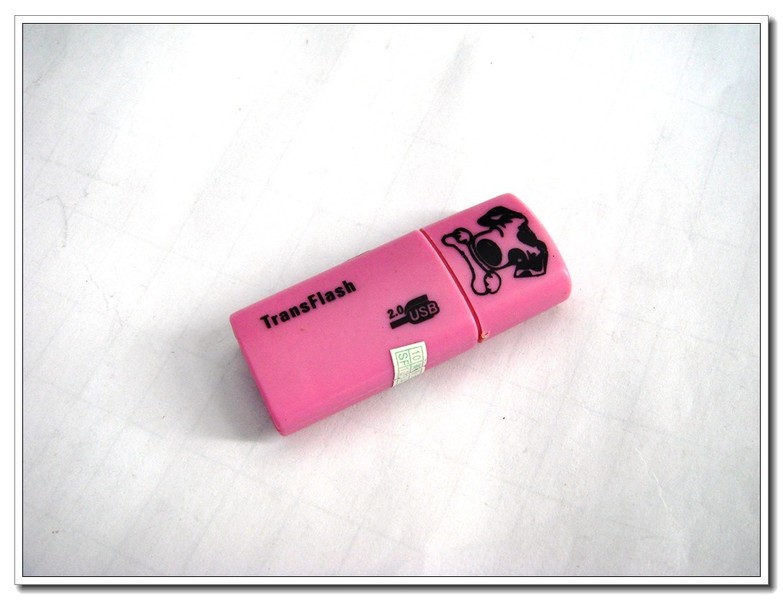

这种TF卡读卡器多数使用几次就莫名损坏

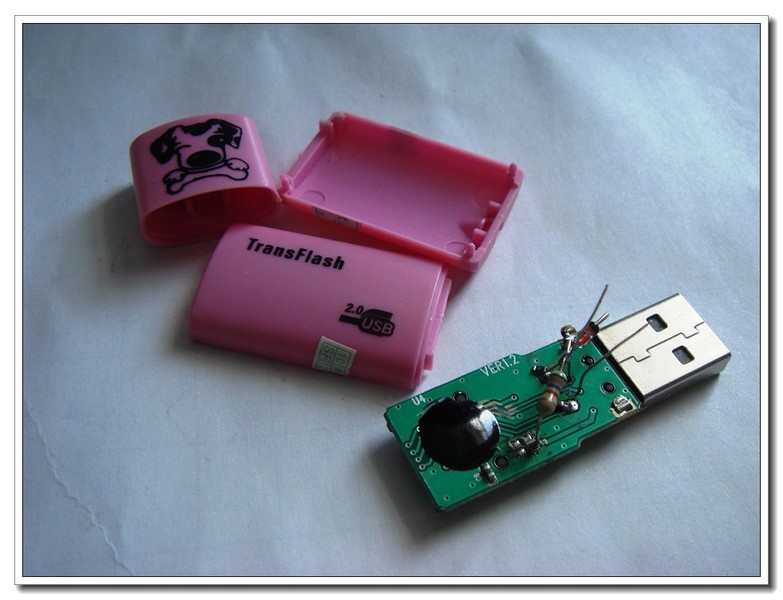

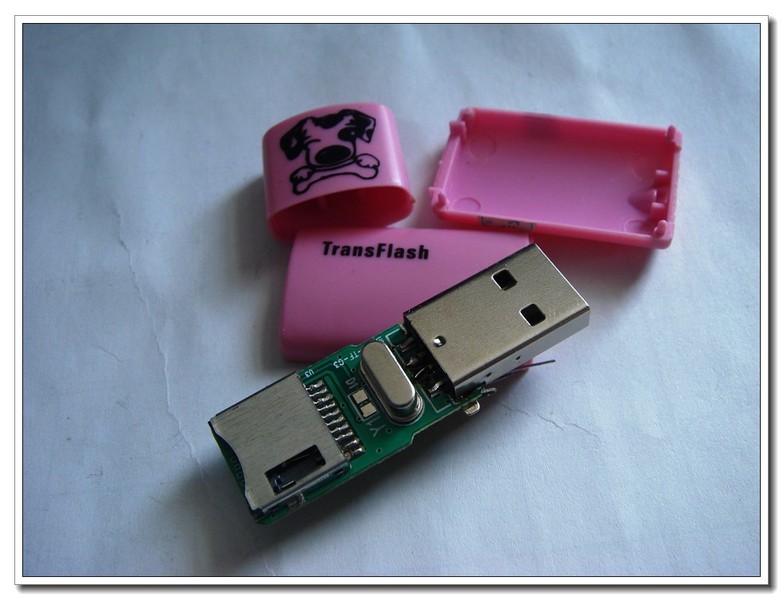

拆开

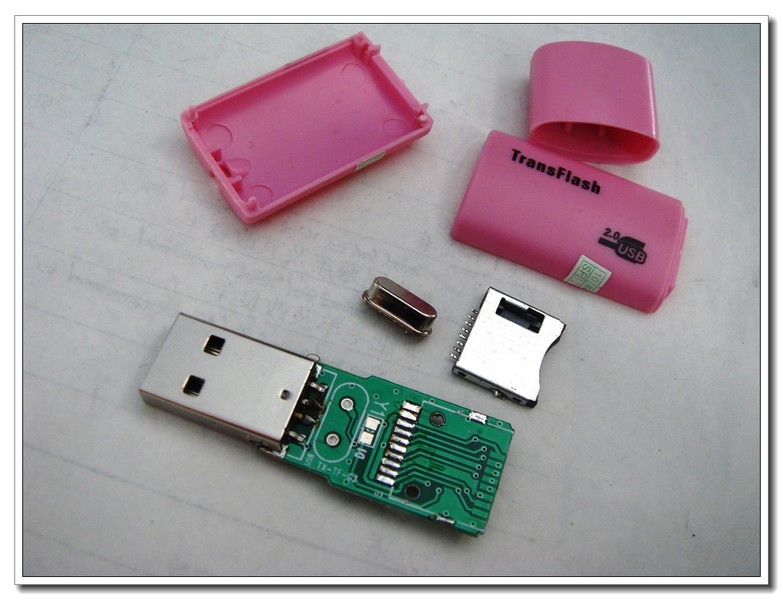

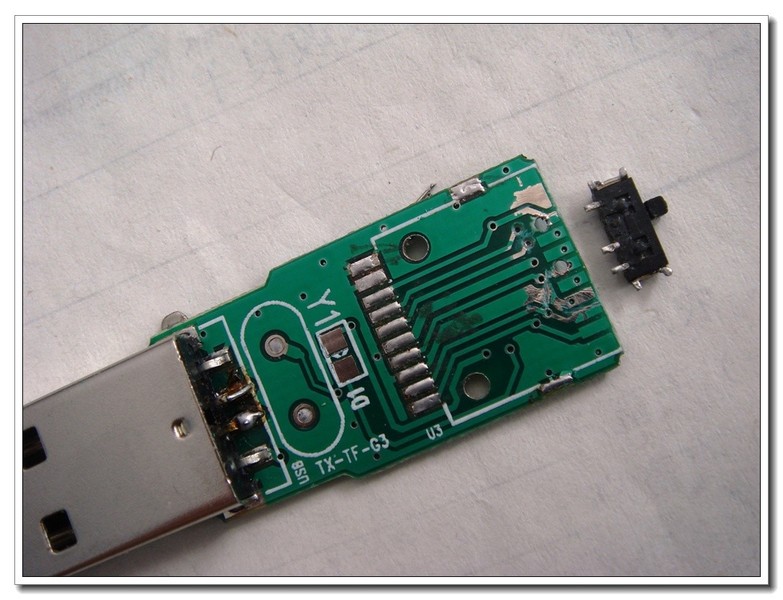

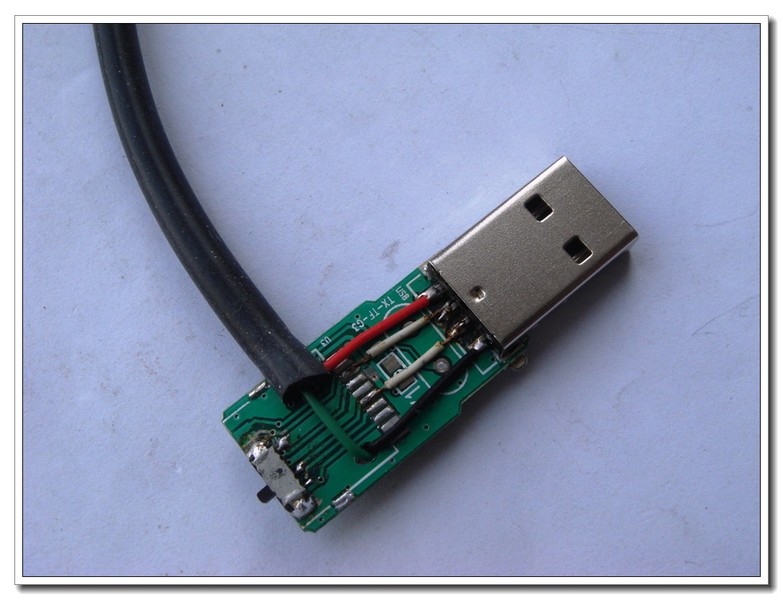

焊下卡座等

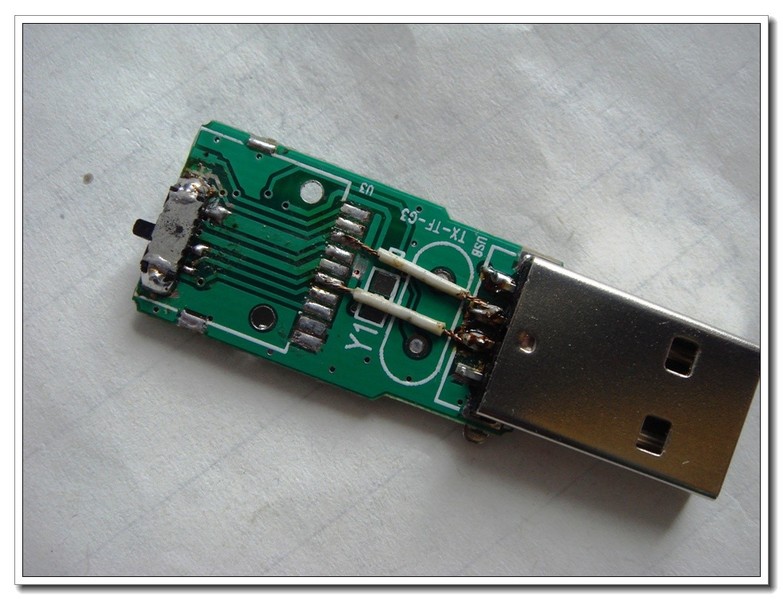

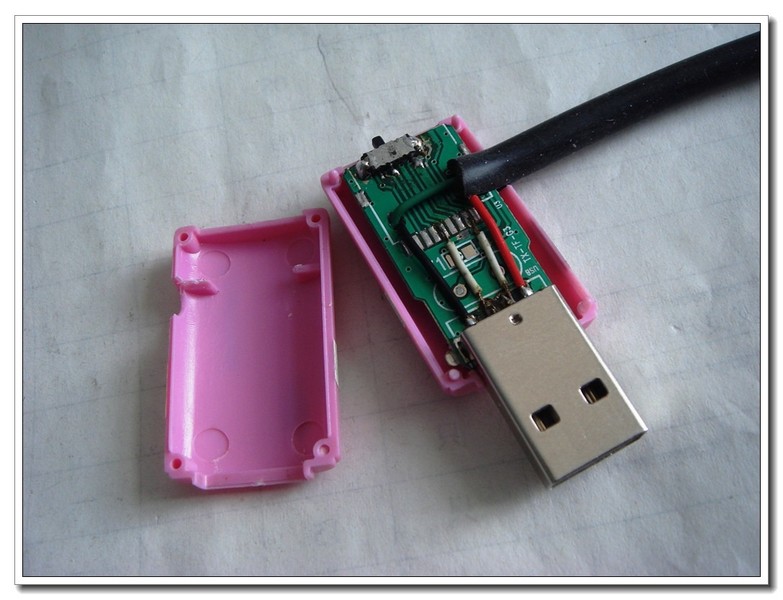

应该是最小的开关---mp3或U盘上拆下的，在尾端安排合适位置焊装

同时焊好D+D—两线

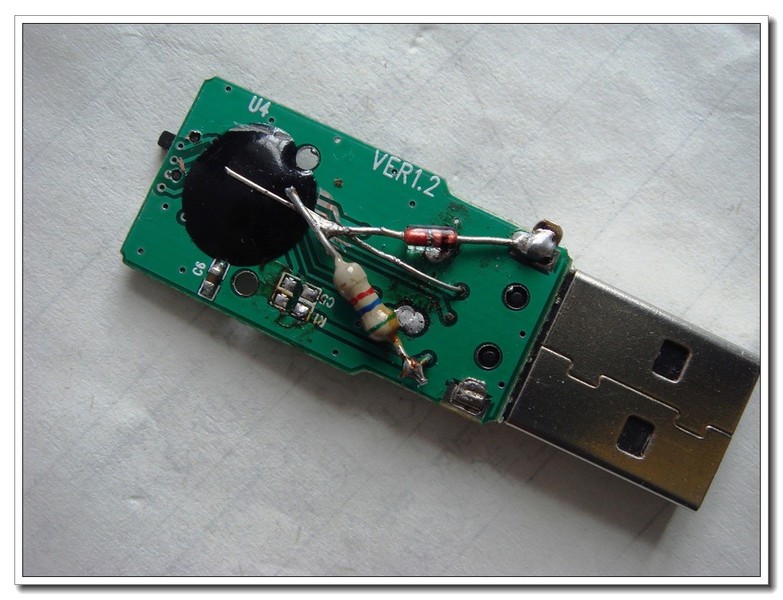

另一面就是5.6k电阻和4148二极管了，焊装的很丑了

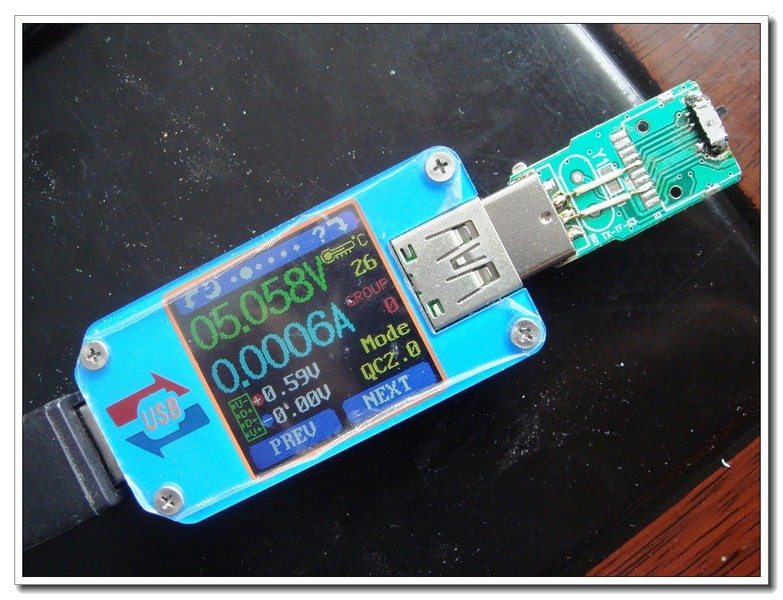

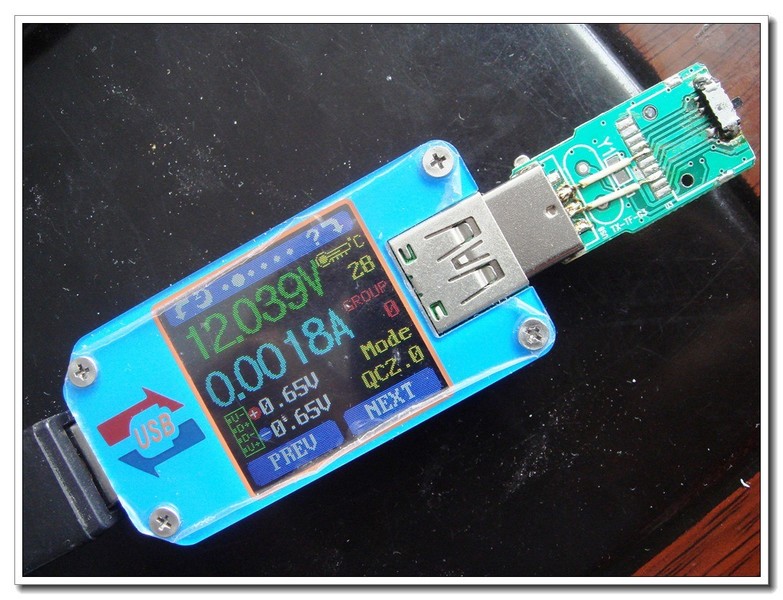

接QC3.0充电器上试试

可以输出12V电压

硅胶线芯线穿过电路板两个过孔后焊接

绿线是多余的，过孔焊接是为了增加外线强度

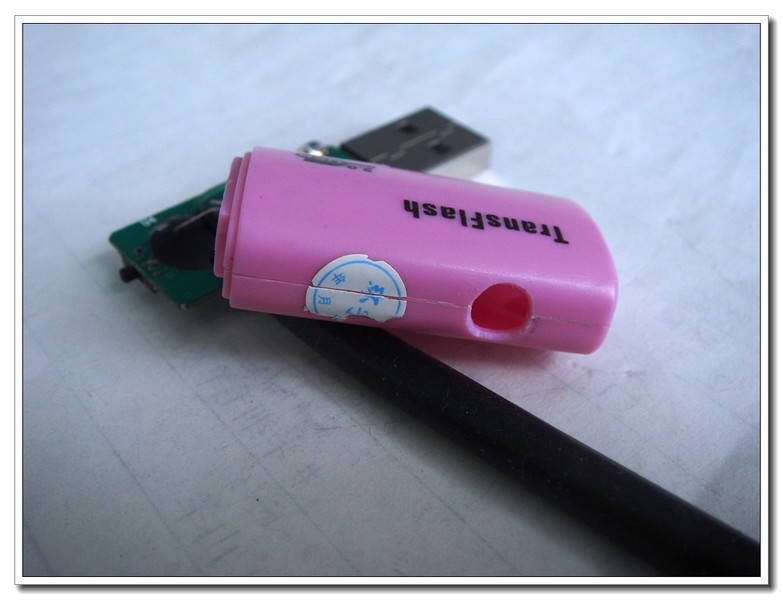

外壳侧面开孔

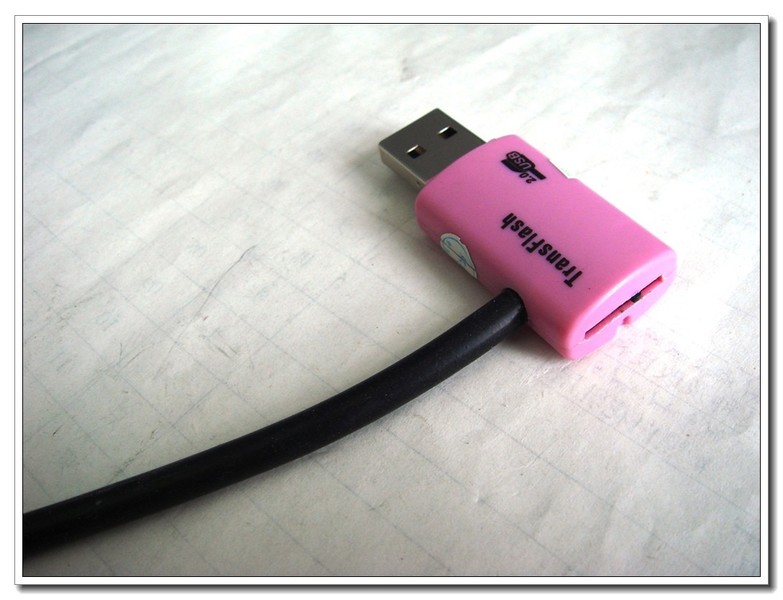

装配

完毕

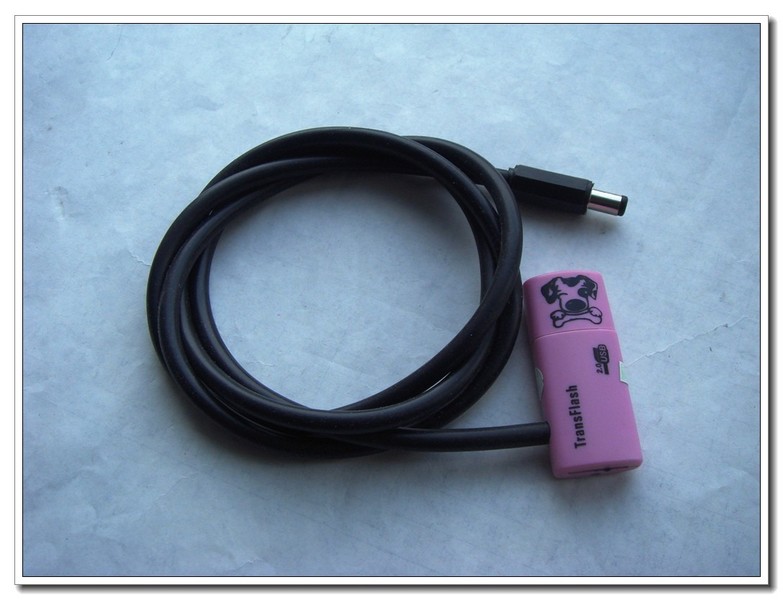

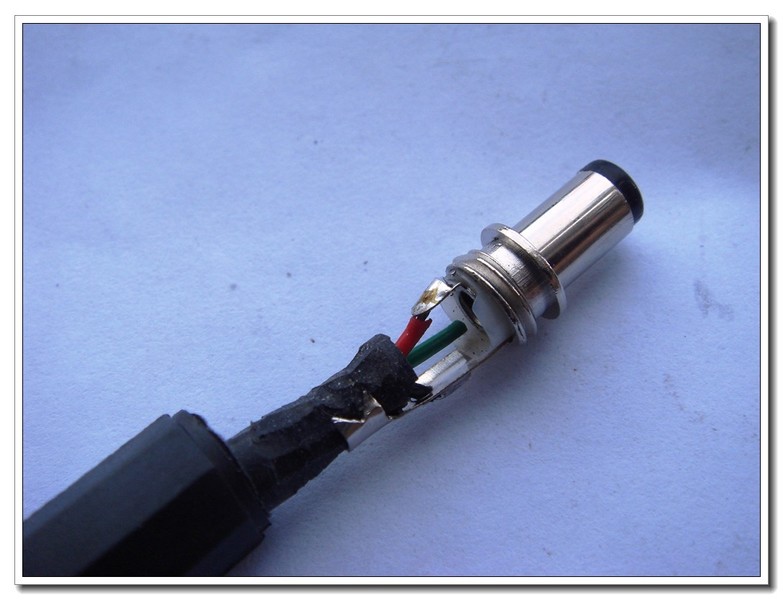

硅胶线另一头焊装DC插头

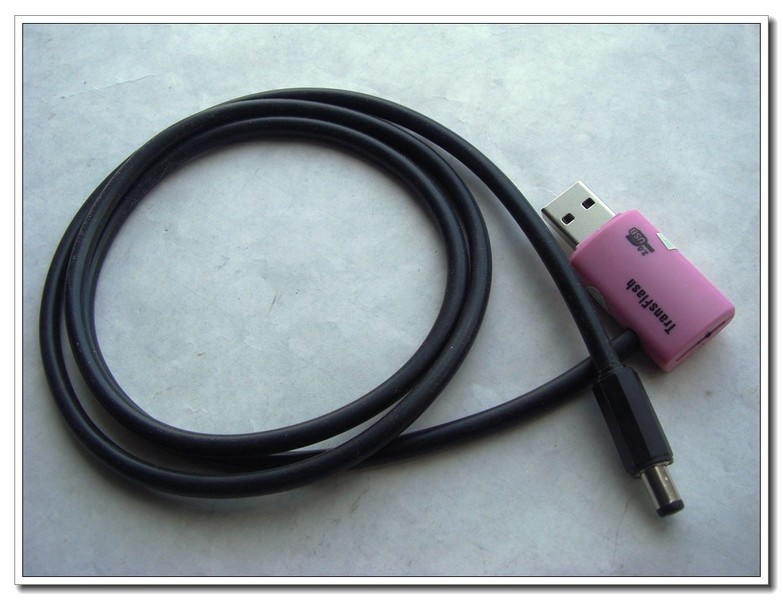

一米长的硅胶线

巍巍兴安 · 发表于 2019-5-25 15:31:30

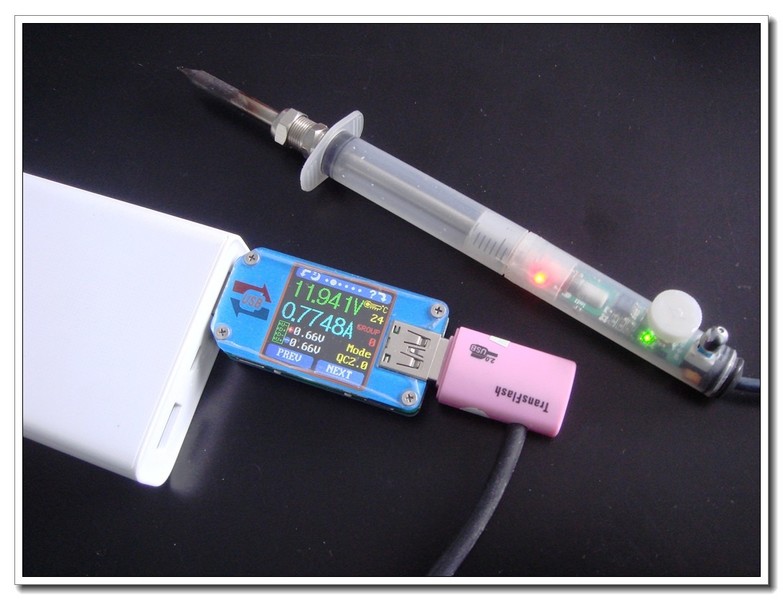

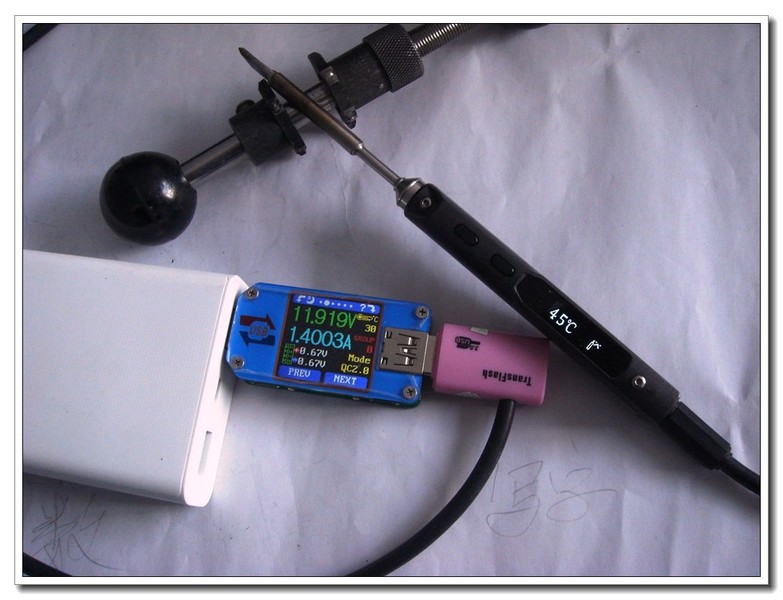

简单试用：小米移动电源2C可以使用

针管T12电源线取自鼠标线线阻比较大，电流上不去，效果不好

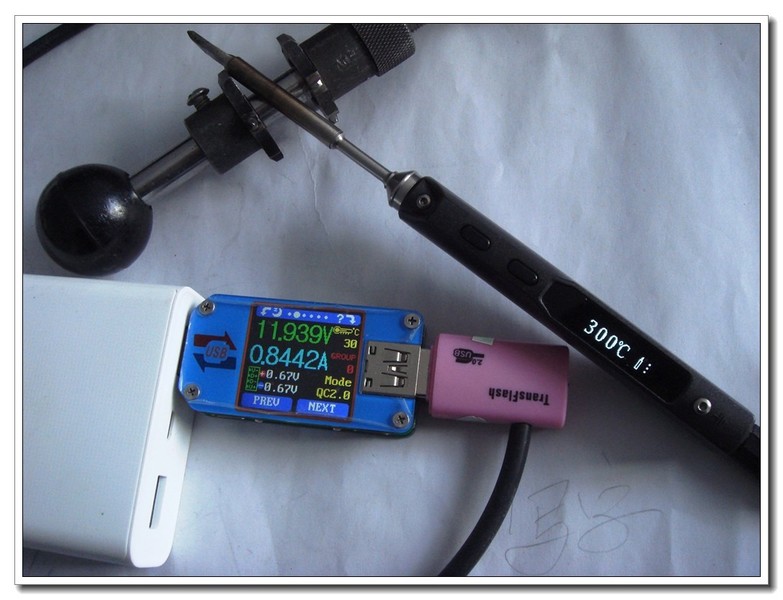

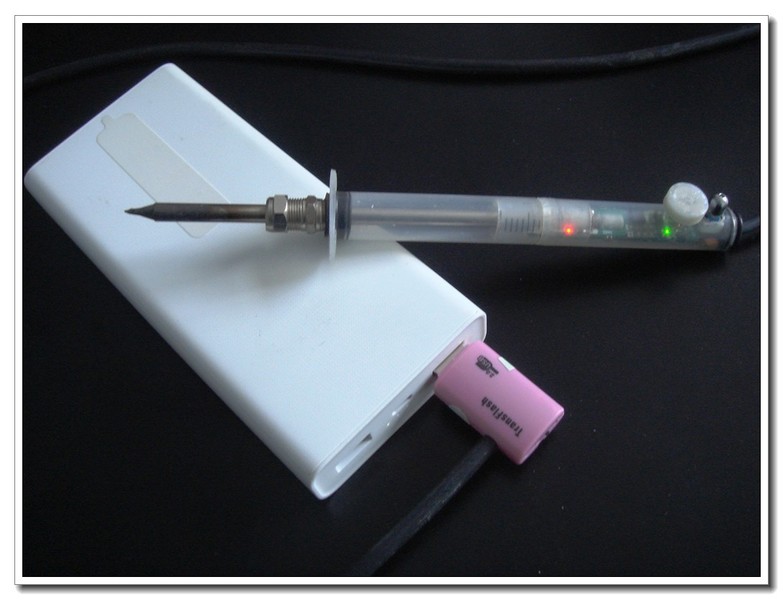

直接接这个烙铁看看

功率能达到18W左右，应急使用还可以

收起备用
