拆个电子压力开关

白不分 · 发表于 2019-5-27 07:05:46

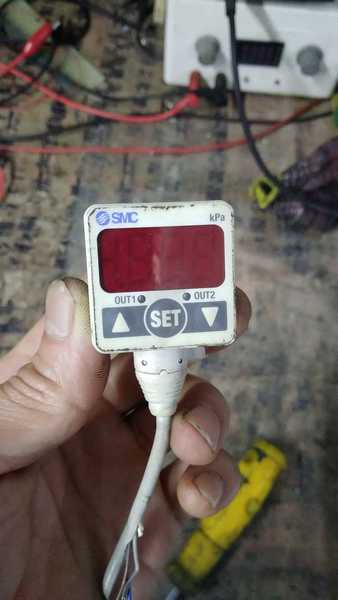

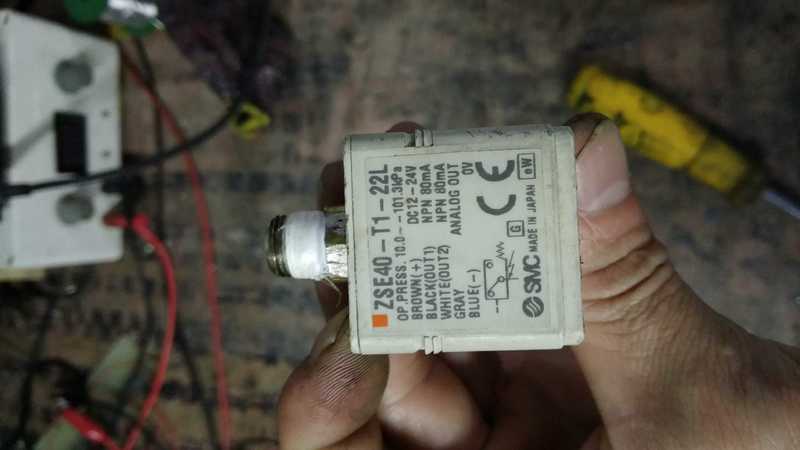

真空泵上面用的，这玩意新的好贵。这个是有故障的，真空达到临界点的时候输出反复跳动。

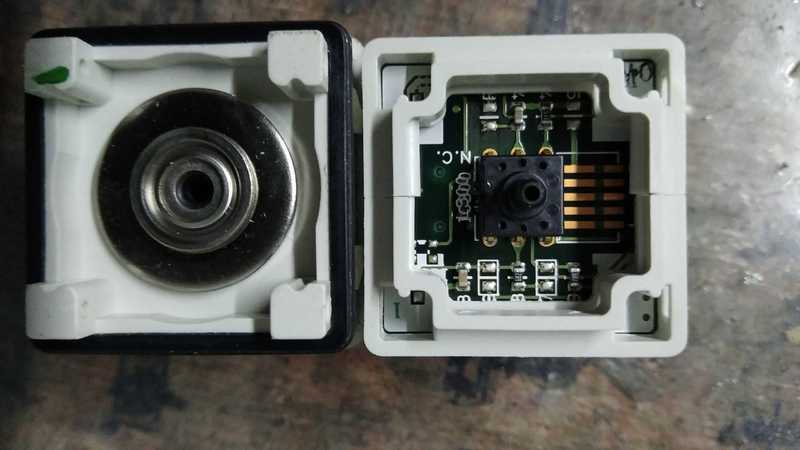

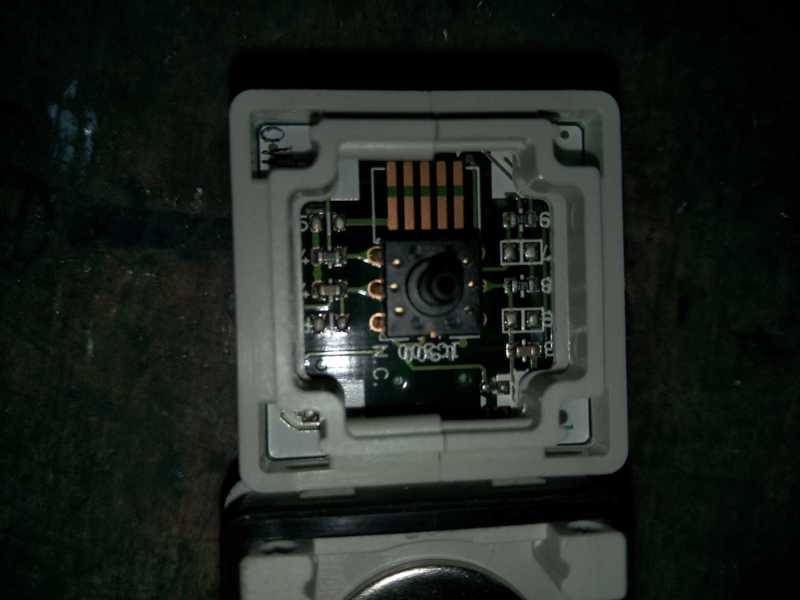

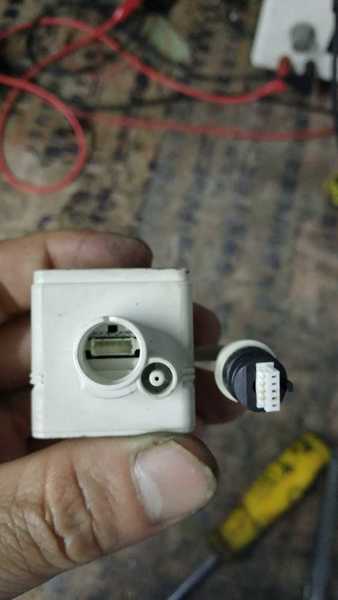

这个黑色的应该是传感器来着。

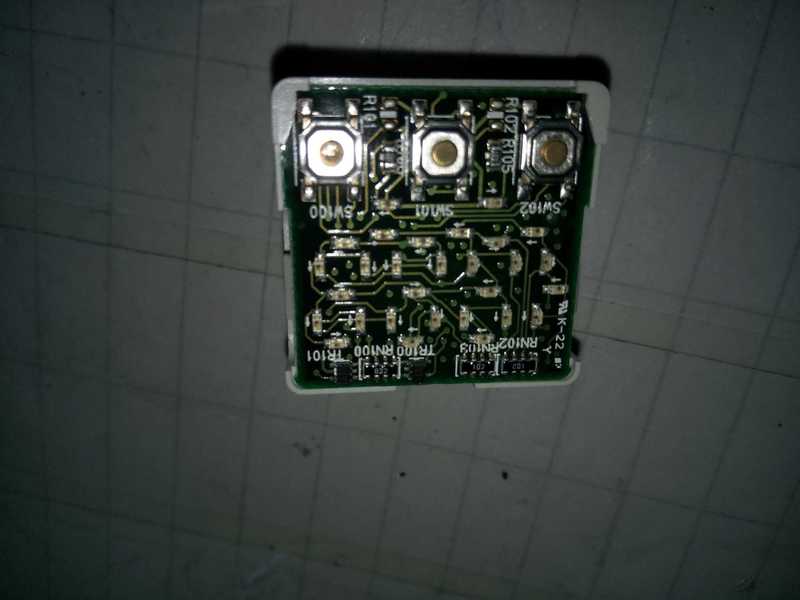

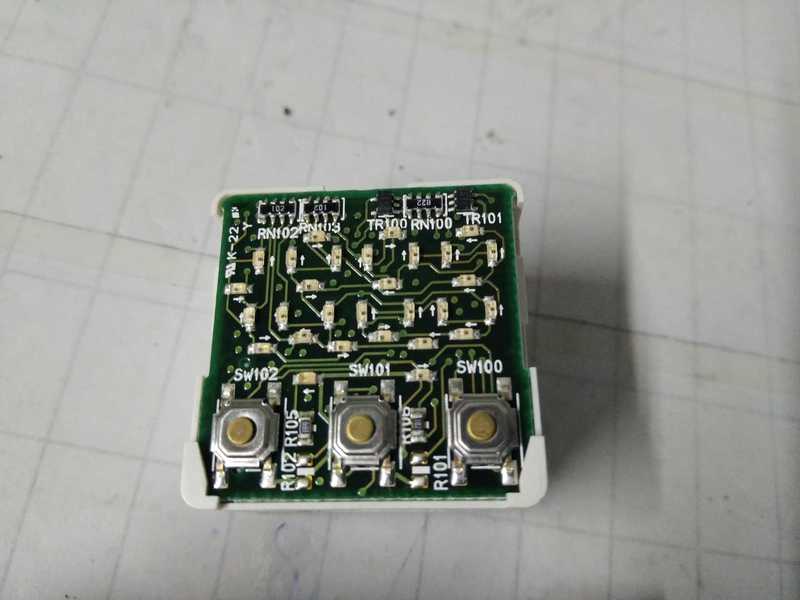

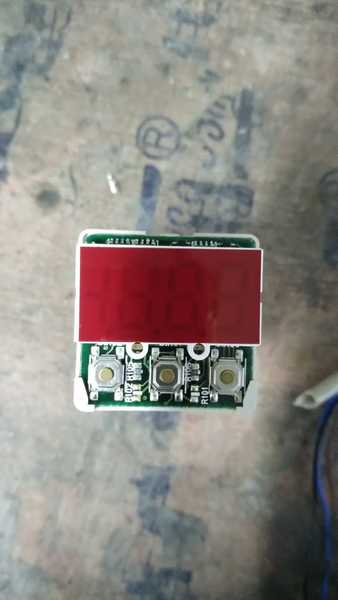

按键加LED数码段，

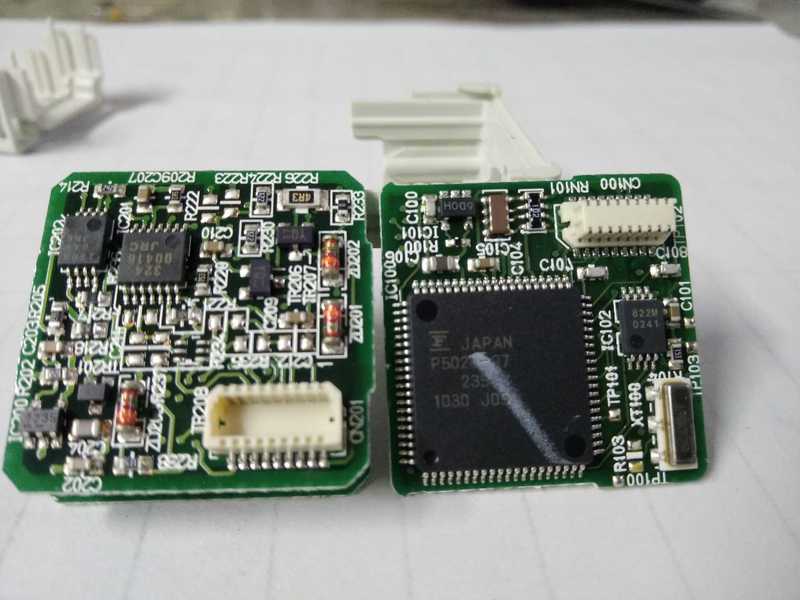

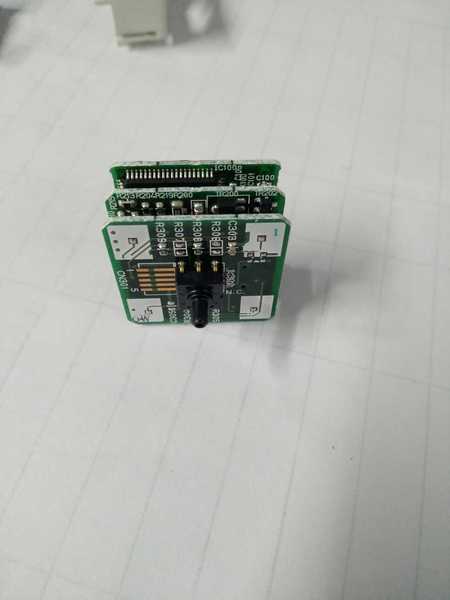

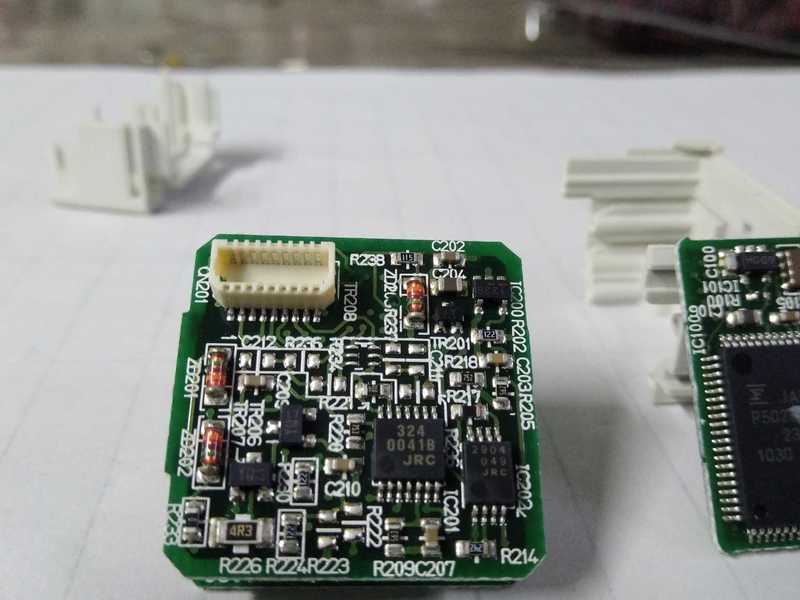

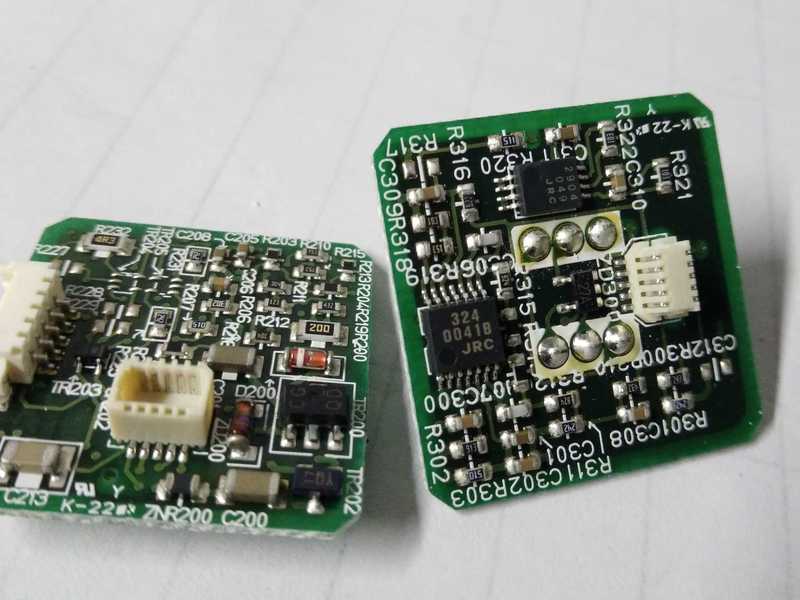

整个器件pcb叠层设计，

MCU主控

本想跑下原理图，看到这密密麻麻的，放弃了。。

勇闯沙滩 · 发表于 2019-5-27 07:56:01

多脚IC挺多，三层PCB设计，高度缩小体积，比较复杂呀有资料还行。

wgsd · 发表于 2019-5-27 08:19:04

没资料跑线路也很难，电容的容量不好确定。

yangsen · 发表于 2019-5-27 10:06:01

良心啊，居然没把IC的标识抹掉，这个跑电路应该还好跑，手册都能下到。

白不分 · 发表于 2019-5-27 11:36:21

yangsen 发表于 2019-5-27 10:06
良心啊，居然没把IC的标识抹掉，这个跑电路应该还好跑，手册都能下到。

懒得跑咯

人艰不拆 · 发表于 2019-5-27 14:57:30

哈哈，不错嘛

chen131578 · 发表于 2019-5-27 15:47:45

想什么有什么。
家里压力罐容量小了，接半桶水就要启动。机械的，启停压力不能分开调节，还再想买个启、停压力分别调节的。减少水泵启动次数呢，天天逛淘宝。

白不分 · 发表于 2019-5-27 16:40:09

chen131578 发表于 2019-5-27 15:47
想什么有什么。
家里压力罐容量小了，接半桶水就要启动。机械的，启停压力不能分开调节，还再想买个启 ...

那个自来水电子压力开关是有的哦

白不分 · 发表于 2019-5-28 17:15:01

chen131578 发表于 2019-5-27 15:47
想什么有什么。
家里压力罐容量小了，接半桶水就要启动。机械的，启停压力不能分开调节，还再想买个启 ...

普通的压力泵没水它一直在抽，不好的

chen131578 · 发表于 2019-5-28 18:53:08

白不分发表于 2019-5-28 17:15
普通的压力泵没水它一直在抽，不好的

看起来不错。
