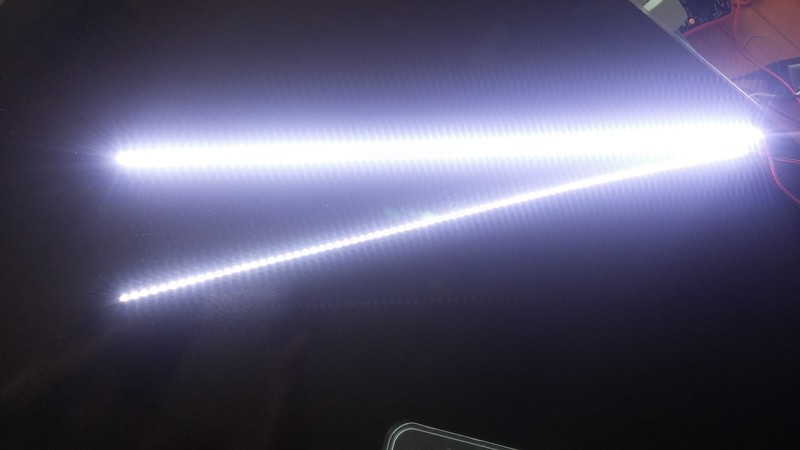

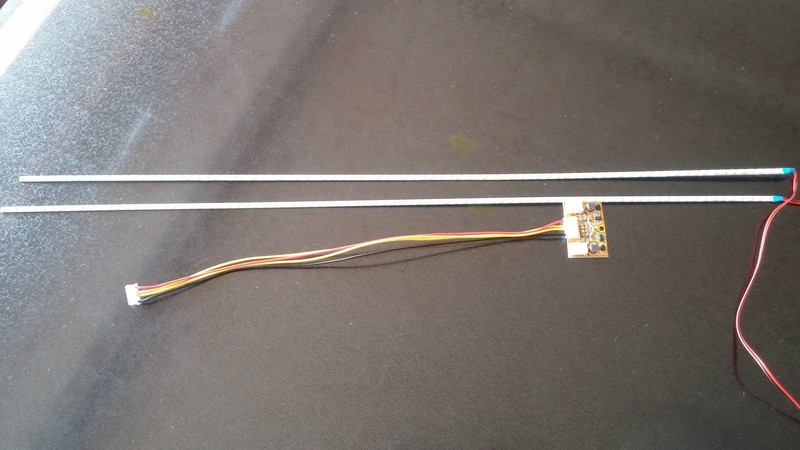

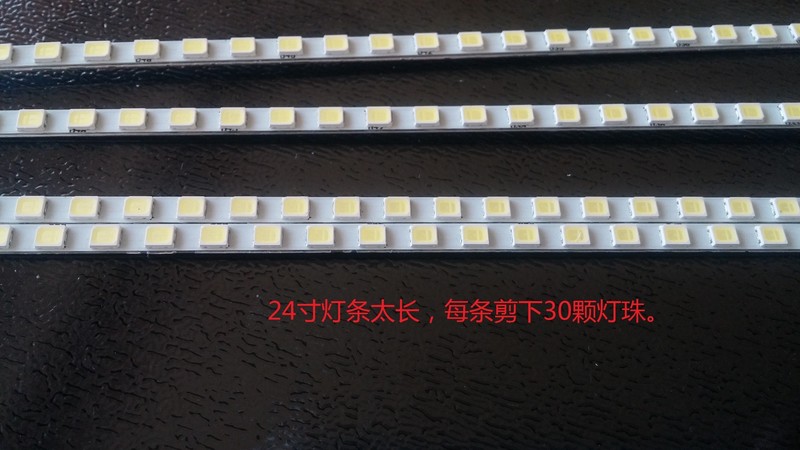

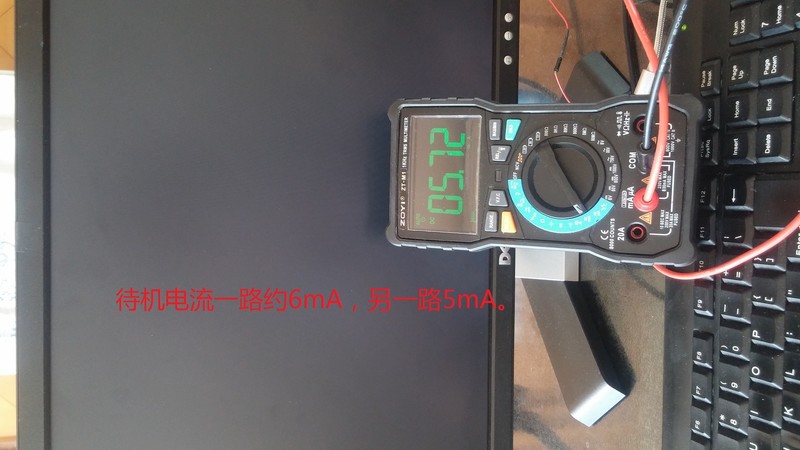

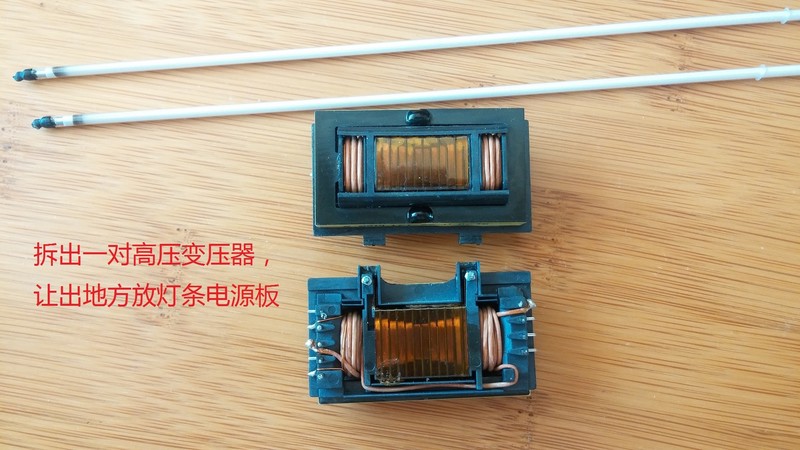

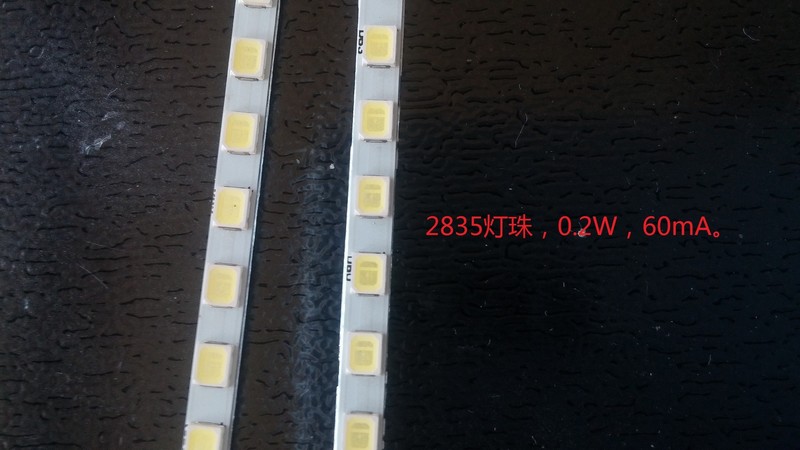

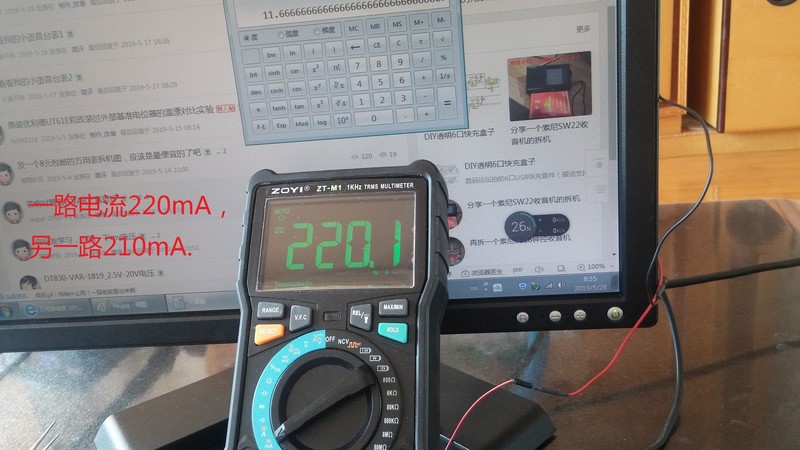

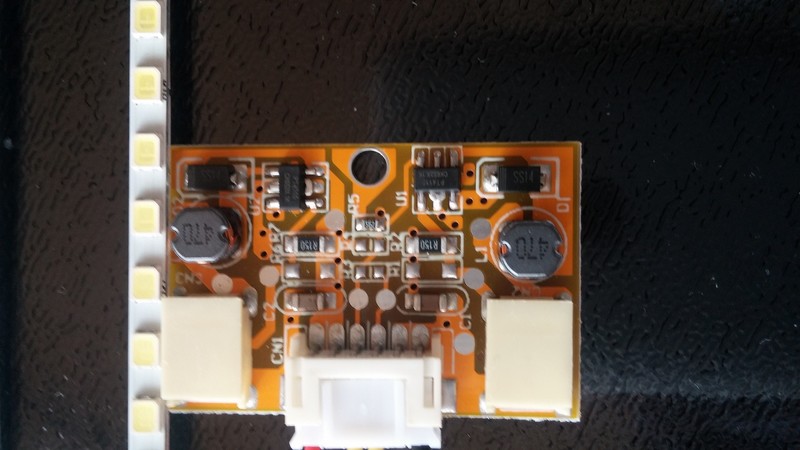

昨天购的LED背光灯到了，长度是24寸的，每条84颗2835灯珠，三串28并，12V电压，电流在400mA左右，亮度非常刺眼。整套不到8元钱，哈哈邮费就10元，不过非常超值。 电脑用的临时电容负载有时还放电，而且用的还是两根原机橡胶线，以离近了就蓝光穿越，滋滋的闪光，好可怕呀  。 这回好了，彻底取消高压，可以带电测试了  。 灯带测试无误后，立马剪掉30颗灯珠，保留54颗（17寸），检测工作正常。接着就对显示器开刀，不打算大动干戈，将原灯管从一端强行拉出，先拉的一测还好，两根灯管完整拉出，但灯管另一头的导线拉不出来，不打算破坏端头的塑料框了，就让它在里面吧。另一侧的没那么幸运了，两个灯管都拉碎了，于是用1点6毫米的漆皮线，端头弯90度勾，硬是连绞带勾，一点点都倒出来了。同样里端的线也没拉出来。还好，两根LED灯条都顺利放入，大致找好角度，端头用原来的橡胶堵头，修剪一下堵上完事。 接下来就是安装灯带电源，这个简单，挑开板上给高压供电的一个电感和一个跳线，拆掉了两个高压变压器，把灯条的恒流板放在高压变压器处，原打算钻孔螺丝固定，嫌费事，用板上的跳线，勾住恒流板的螺丝孔，恒流板上插排地线拉紧，绕过板背面焊于地端，正端直接焊于挑开高压的12V焊盘，开关控制端直接焊在原高压的控制端完事。 一次试机通过，哈哈，太亮了，有些刺眼。原机就没有亮度调解，只有三原色调整来改变亮度。今天上午觉的还是降低点亮度较好，但控制板上又没有任何可调的信号利用，无奈只好降低开关信号电压来减低亮度了。因为灯带的恒流板的开关端，就是恒流控制端，控制电压为0.3V到2.5V。现在电脑开关的控制信号开路是4点几伏，随之用电阻分压，上电测试，亮度很好，也非常亮，此时开机控制电压1.07V，再测灯带电流，一路220mA左右，整个背光耗电才5W出头。每串灯珠的电流仅12mA左右，只有灯珠额定电流的五分之一。 但是，待机时不是原先的纯黑屏，仔细观看，比纯黑色略浅，因为待机时显示屏内的电源仍有5V和12V电压输出，虽然控制端已关闭（仍有0.1V多的电压），灯带也有5到6mA的静态电流，分到每串灯珠也是近零点三毫安的电流（发光管真的很敏感）。总之没任何影响，上图吧。
|
