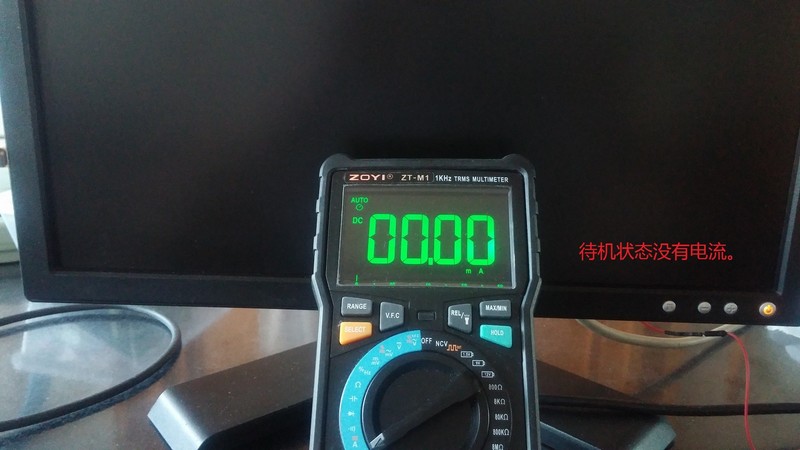

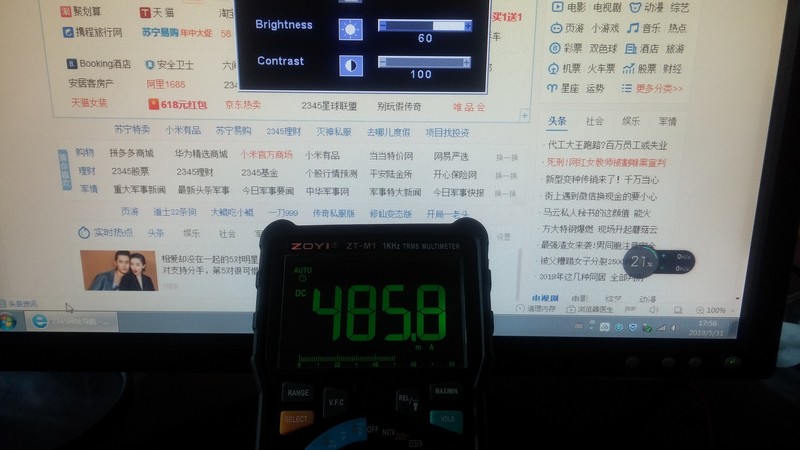

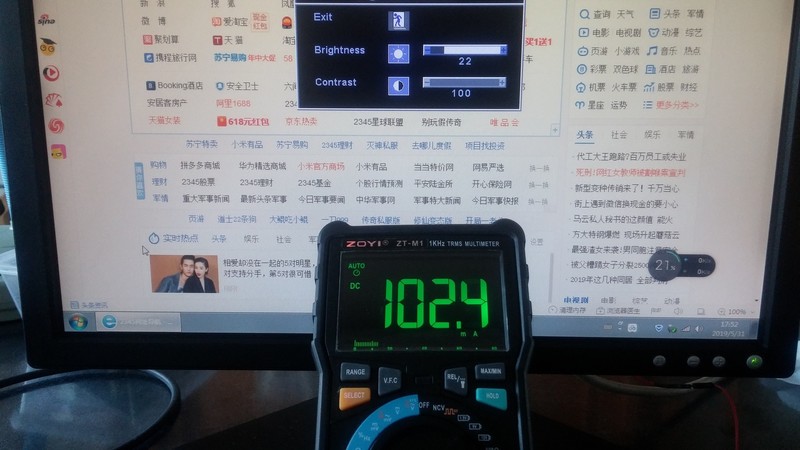

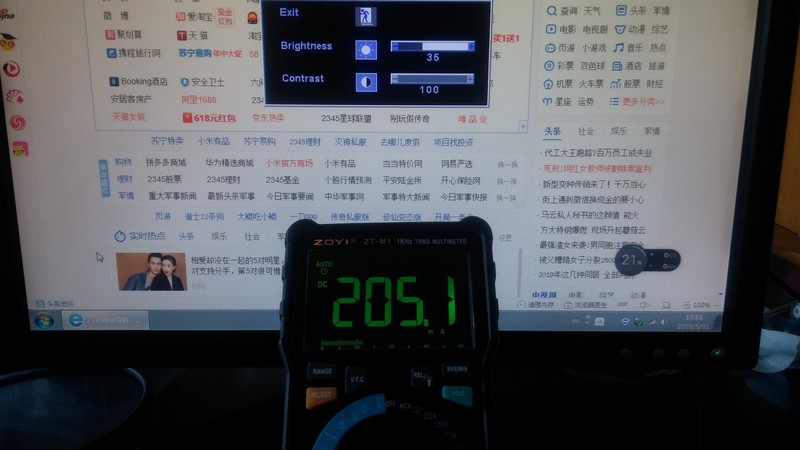

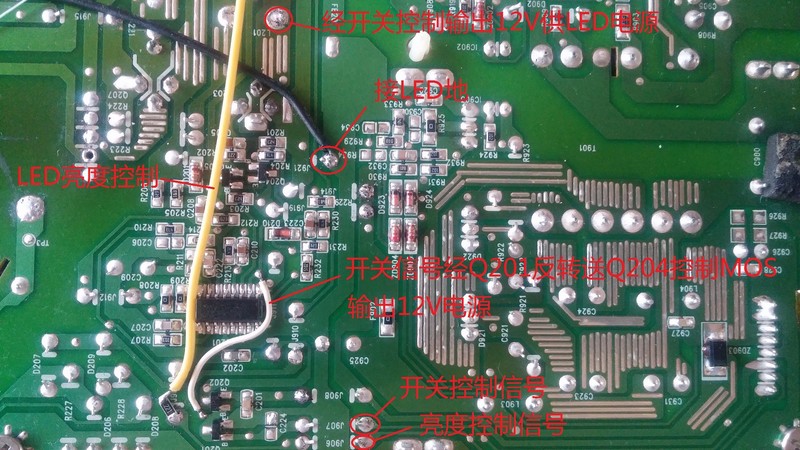

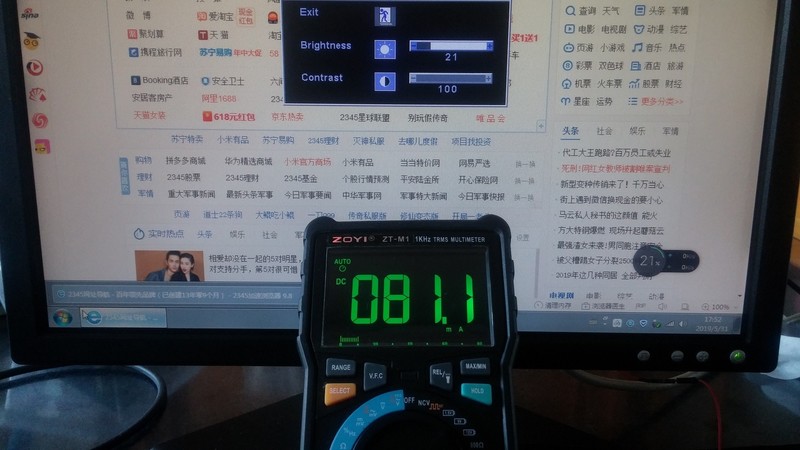

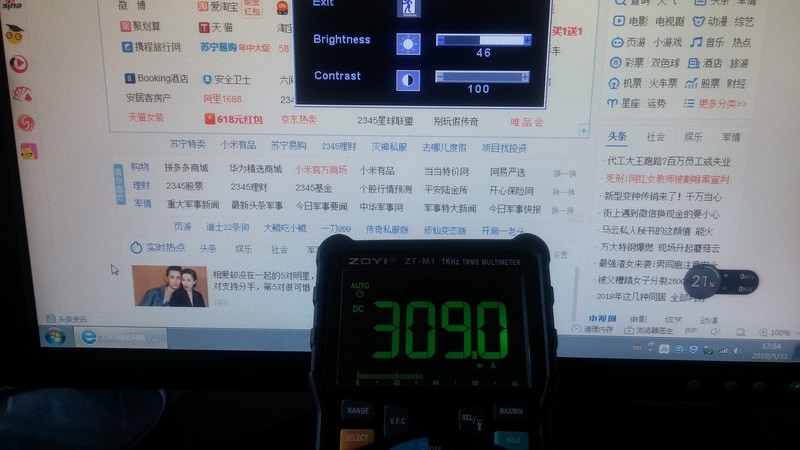

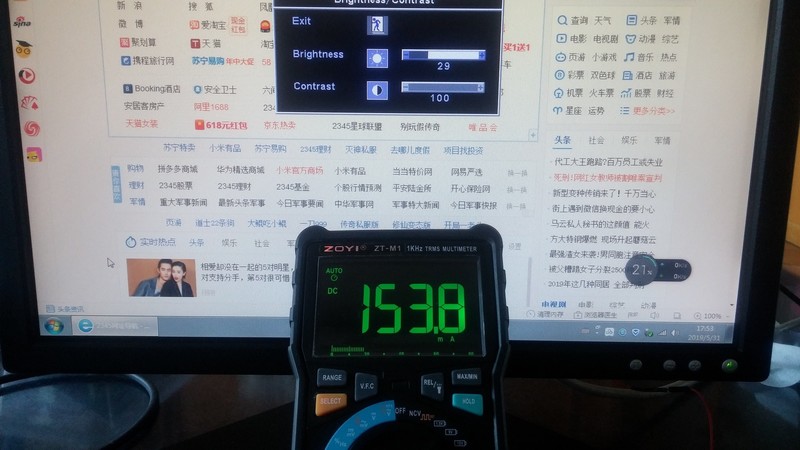

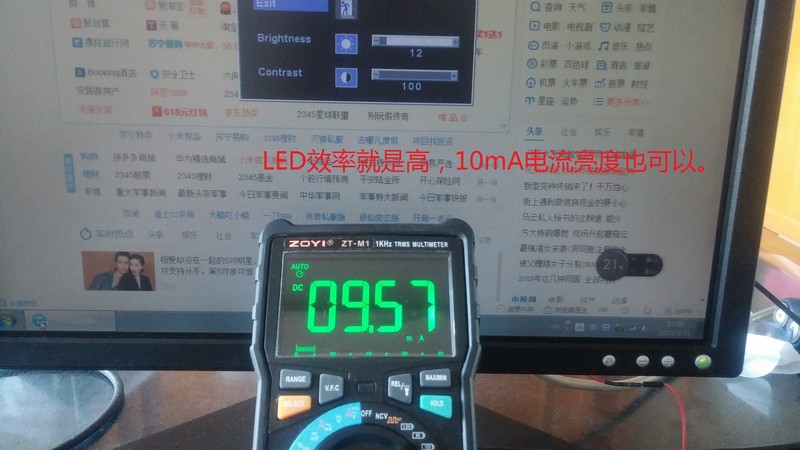

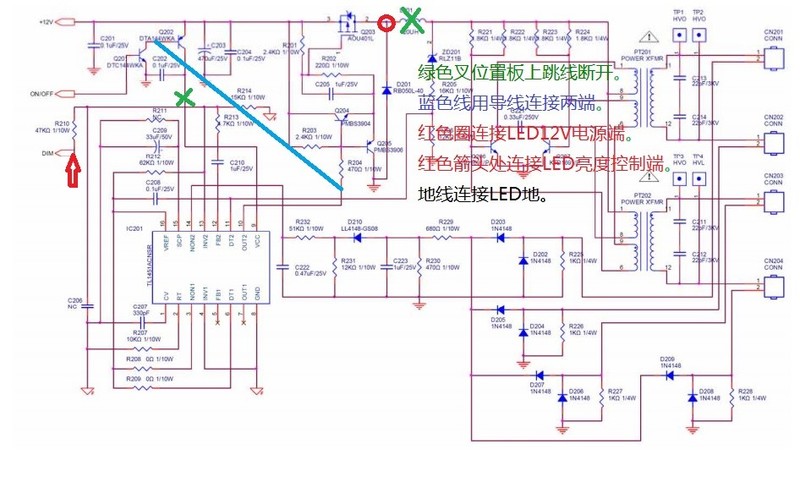

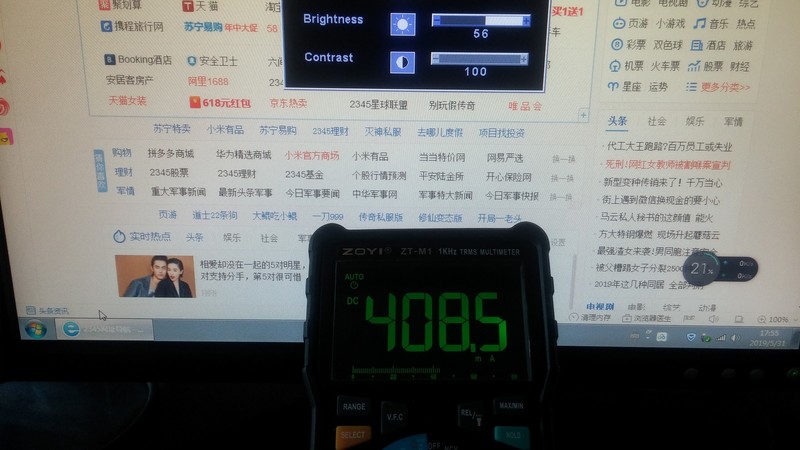

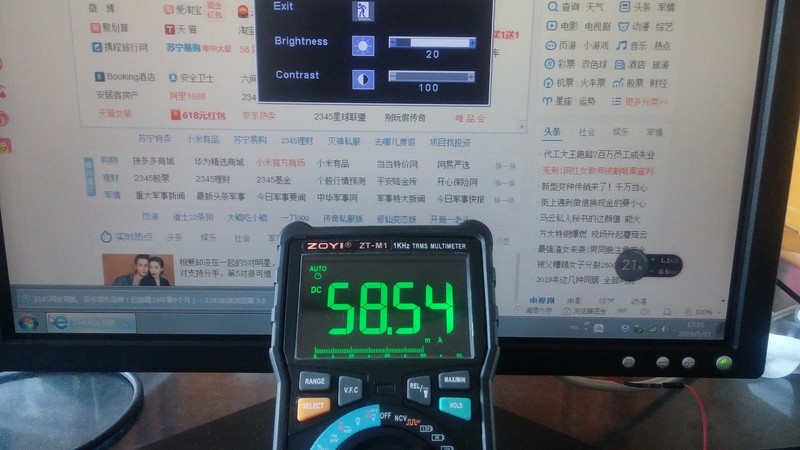

前几天电脑显示器背光灯坏了，不得已改了LED背光，因长时间没有使用显示器的操作按键，忘了如何调出亮度调整菜单，竟然呆萌的认为该显示器没有亮度调整选项，因此只好固定背光亮度，通过调整三基色来到达调整亮度的目的。 今天无意触碰到了哪个按键，屏幕突然出现了亮度调整菜单，这才忽然清醒，其实坛友给的资料里也有，但当时只为了看线路图修理故障，并没留意整个资料。 既然有亮度控制菜单，马上拆机测试了一下控制信号，M1万用表直流电压显示，0.096V到4.656V连续可调。因此为恢复亮度调整提供了方便条件，这样该显示器的控制板就可提供两个控制信号，一个是开关机信号，开机有4V多的电压输出，关机和待机没有电压输出。另一个就是连续可调的亮度电压信号，无论开关机都保持输出已调定的电压不变。LED背光板只有一个亮度调整端，之前改装用该端作为LED背光的开关机，而且关机时不能完全切断电源，致使显示器有微光。这回该端连接亮度控制端，只作亮度控制用，开关机改用原来的开关信号，控制板上的原有MOS开关部分给LED背光供电，这样在关机和待机时，彻底切断了LED背光的电源，没了上次关机存在微光问题，可以说完全恢复了原机功能。看看下面的测试图。
|
