众仪ZT-X万用表改造背光颜色

刘大大

这个可以风骚的效果

星星123

这折腾的有点意思，如果还想继续，可以搞个不断变色的呼吸背光，这个创意怎么样？

zwillhill

星星123 发表于 2019-6-1 17:50
这折腾的有点意思，如果还想继续，可以搞个不断变色的呼吸背光，这个创意怎么样？ ...

搞RGB可以理解，不时换个颜色。呼吸灯就没法读数了吧

星星123

zwillhill 发表于 2019-6-1 17:52
搞RGB可以理解，不时换个颜色。呼吸灯就没法读数了吧

呼吸灯可以调暗一些的，在调好后，也不影响读数。

目前好象没有变色万用表，

所以希望 想 继续折腾的.可以向变色万用表这方面努力下！

zwillhill

星星123 发表于 2019-6-1 18:26
呼吸灯可以调暗一些的，在调好后，也不影响读数。

目前好象没有变色万用表，

要真那样，厂家估计会被骂的很惨

星星123

zwillhill 发表于 2019-6-1 18:54
要真那样，厂家估计会被骂的很惨

不排除这种可能。嘴长在不同的人头上，说法也肯定五花八门

atz123

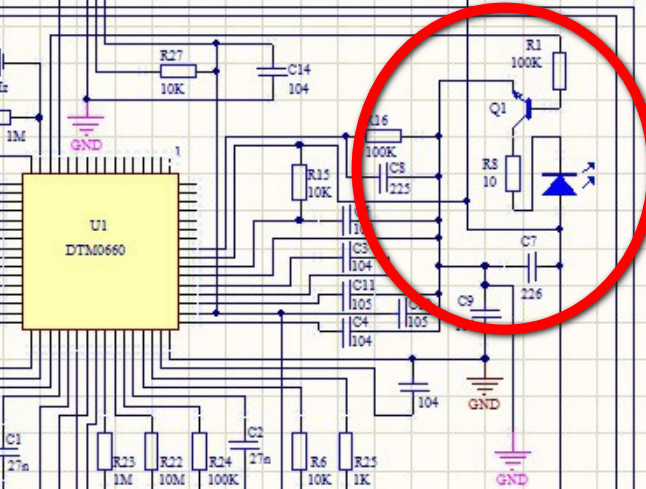

楼主请教下，能不能直接改动您图中那个电阻以实现LED的亮度减小呢？
校正ZT－X的温度档时，发现这个电阻是和LED串联的。一直有这个想法，没敢动

zwillhill

atz123 发表于 2019-6-1 20:19
楼主请教下，能不能直接改动您图中那个电阻以实现LED的亮度减小呢？
校正ZT－X的温度档时，发现这个电阻是 ...

请教二字不敢当。我自己没有这个表，都只是网上搜集的资料。关于ZT-X的亮度，隔壁论坛有个帖子里有两个方法：

坛友改了背光。我也觉得太亮了。没有必要。不改的话是25mA的背光。现在改100欧姆后是4ma.改300欧姆是1.4ma..我觉得这个亮度还可以。

想降低亮度没必要拆表，换镍氢充电电池就行了。

本坛也有该表的电路图，10欧的R8串联到LED是没错的。

veteran

改装的不错！

kyhwhb

五彩背光，漂亮！
